Para piezas de mayor peso
Las configuraciones cubren de 500 a 1.000 kg. La capacidad se determina con la parrilla instalada.
TECNOCAT · Ventosas para obra ↗

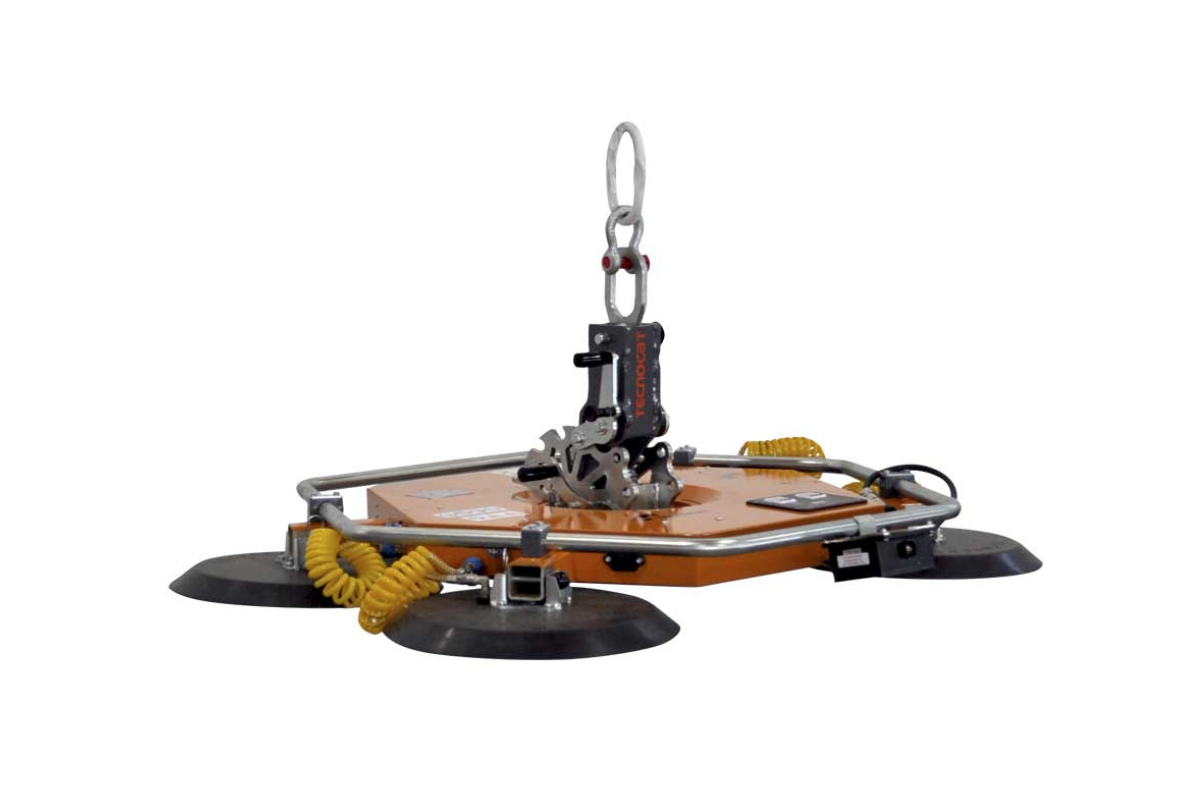

XL3-1000G
Ventosa modular a batería para piezas de mayor peso: hasta 1.000 kg según configuración.
- Capacidad de la gama
- 500–1.000 kg
- Tara mínima
- 91 kg
- Platos
- 4–8
En tu trabajo
Instalar vidrio en obra.
- Instalación de acristalamientos en obra.
- Manipulación de formatos diferentes mediante configuraciones modulares.
Conoce cómo trabaja
La tecnología, al detalle.
Giro manual
Rotación de 360° para orientar la hoja durante la colocación.
Agarre distribuido

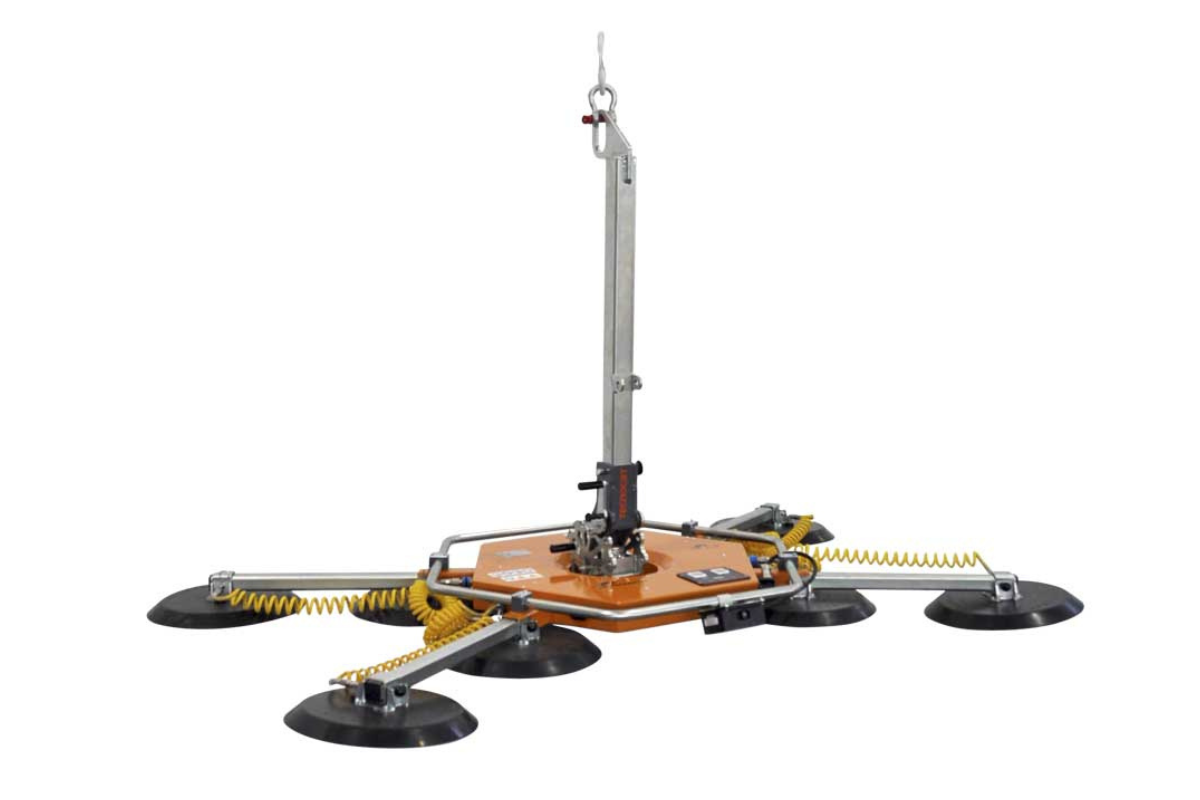

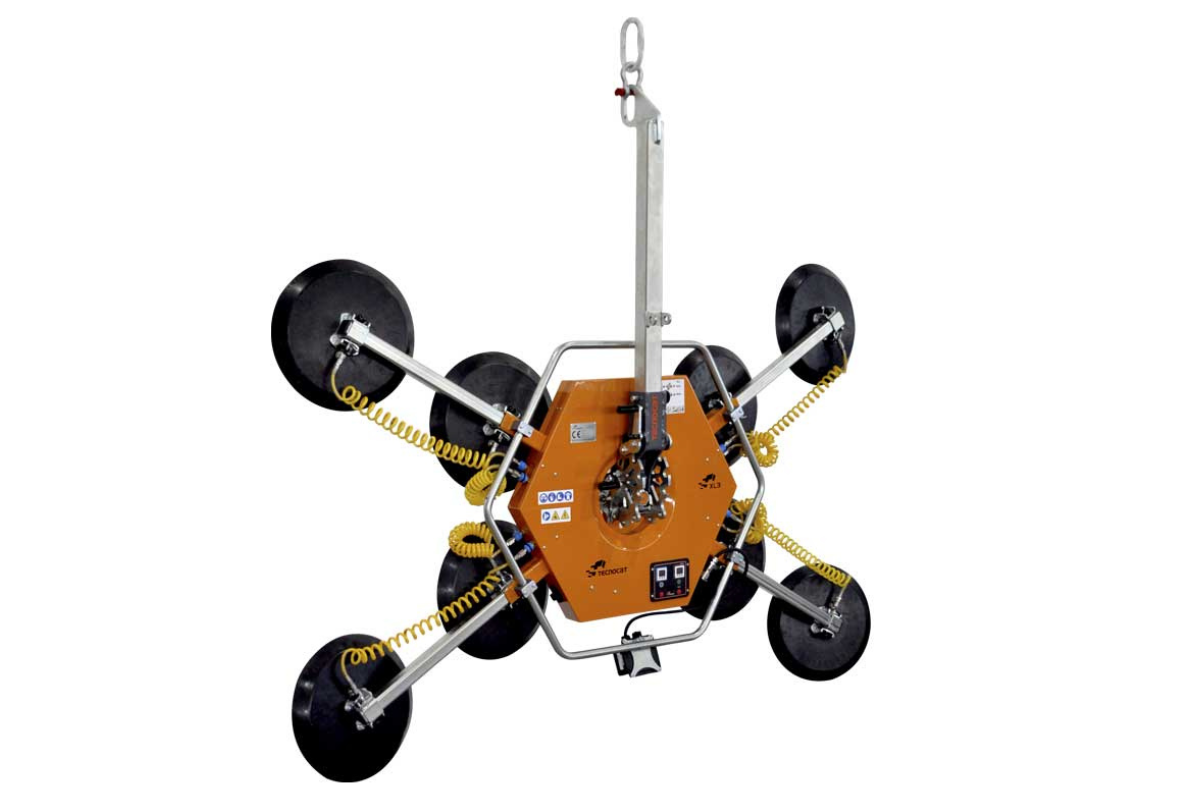

La versión con extensiones amplía la distribución de platos sobre la pieza.
Demostraciones del equipo
El trabajo, en vídeo.

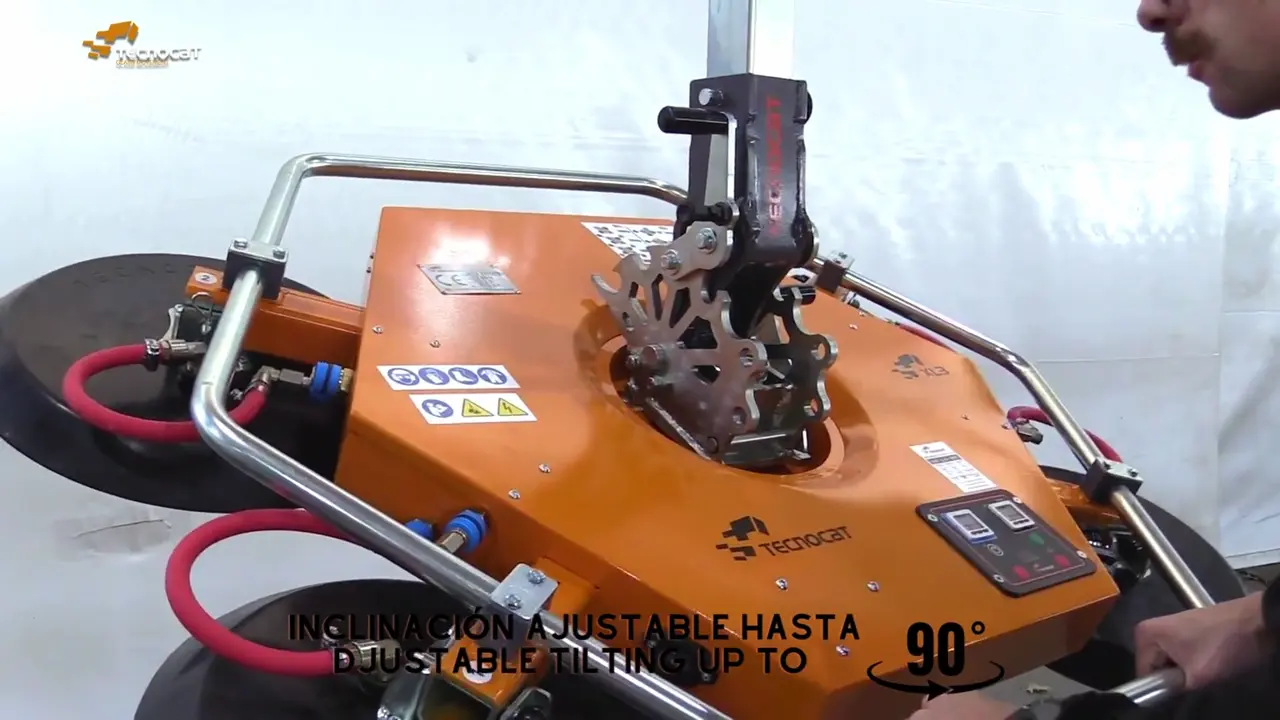

XL3-1000G · Demostración
Vídeo facilitado por GLASSAMERICA. La versión, accesorios y parrilla pueden variar respecto a la configuración que se solicite.
Abrir vídeo ↗TECNOCAT · XL3-1000G
Datos técnicos.
- Capacidad de la gama
- 500–1.000 kg
- Tara mínima
- 91 kg
- Platos
- 4–8
- Accionamiento
- Batería recargable
- Rotación
- Manual, 360°
- Vacío
- Doble circuito independiente
La capacidad depende de la parrilla y del número de platos. Confirma el montaje y la carga admisible para el formato de tu vidrio.
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga indicada | Carga EN 13155 | Tara |
|---|---|---|---|
| XL3-1000G | 1000 kg | 500 kg | 91 kg |
| XL3-1000G+4 | 1000 kg | 1000 kg | 126 kg |
XL3
Abre directamente la configuración que necesitas consultar.

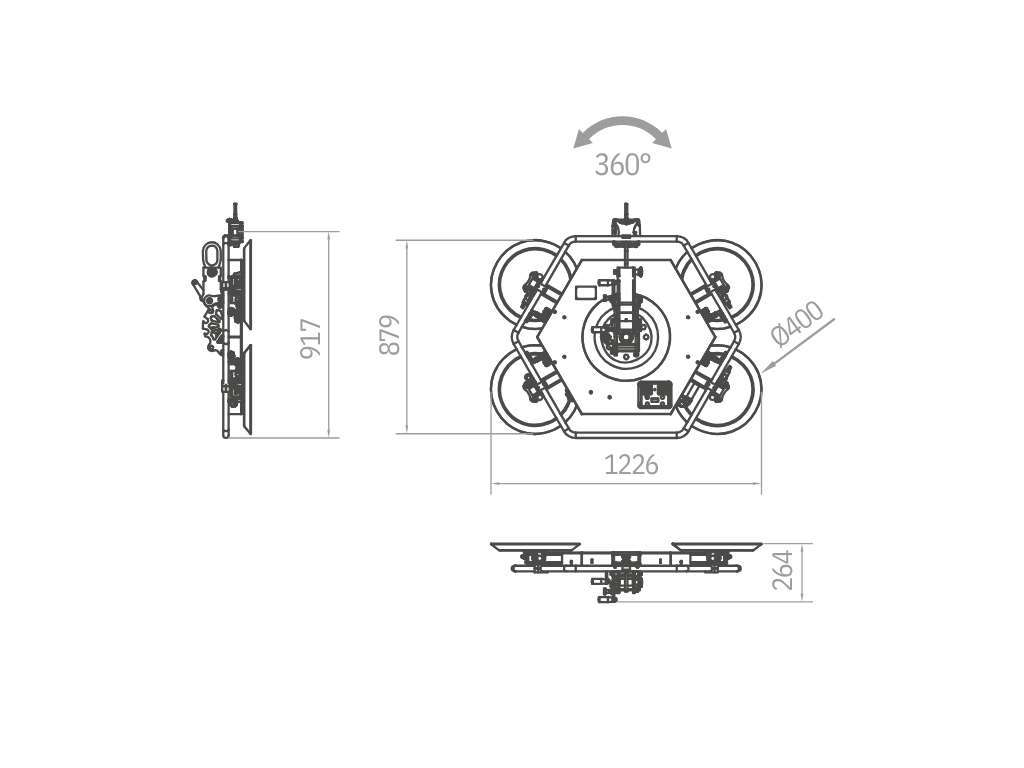

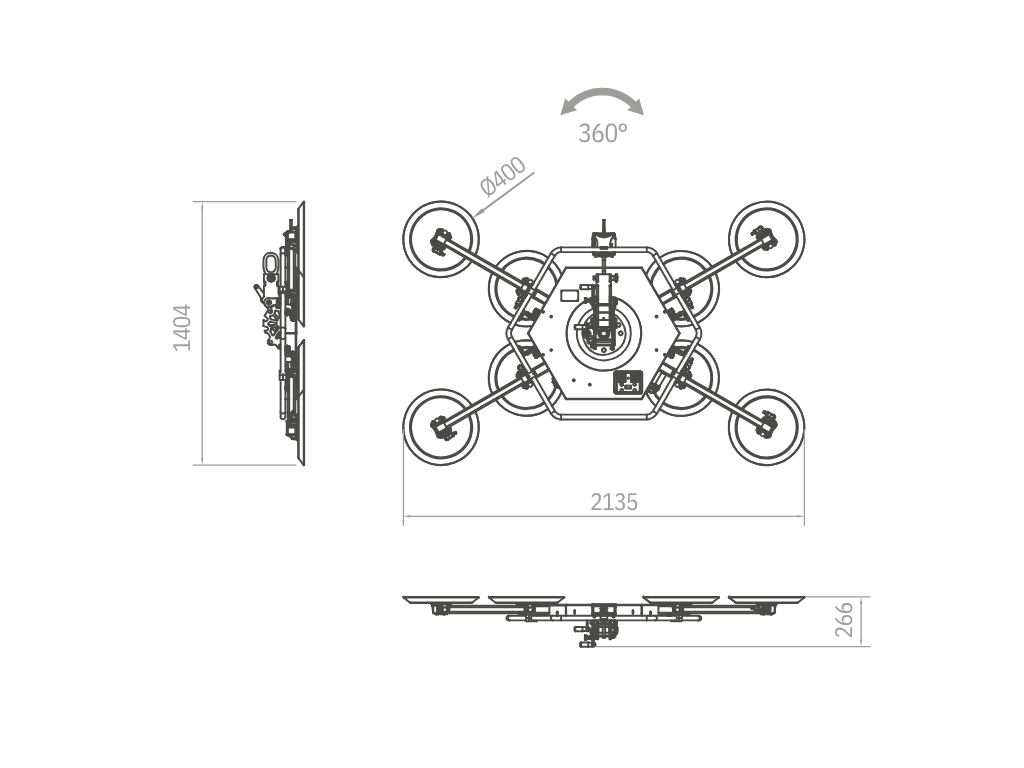

Dimensiones y montaje
Planos del fabricante.
Cada plano corresponde a la configuración indicada. Consulta el documento original para estudiar sus cotas y condiciones.
Documentación TECNOCAT
Fichas y planos originales.

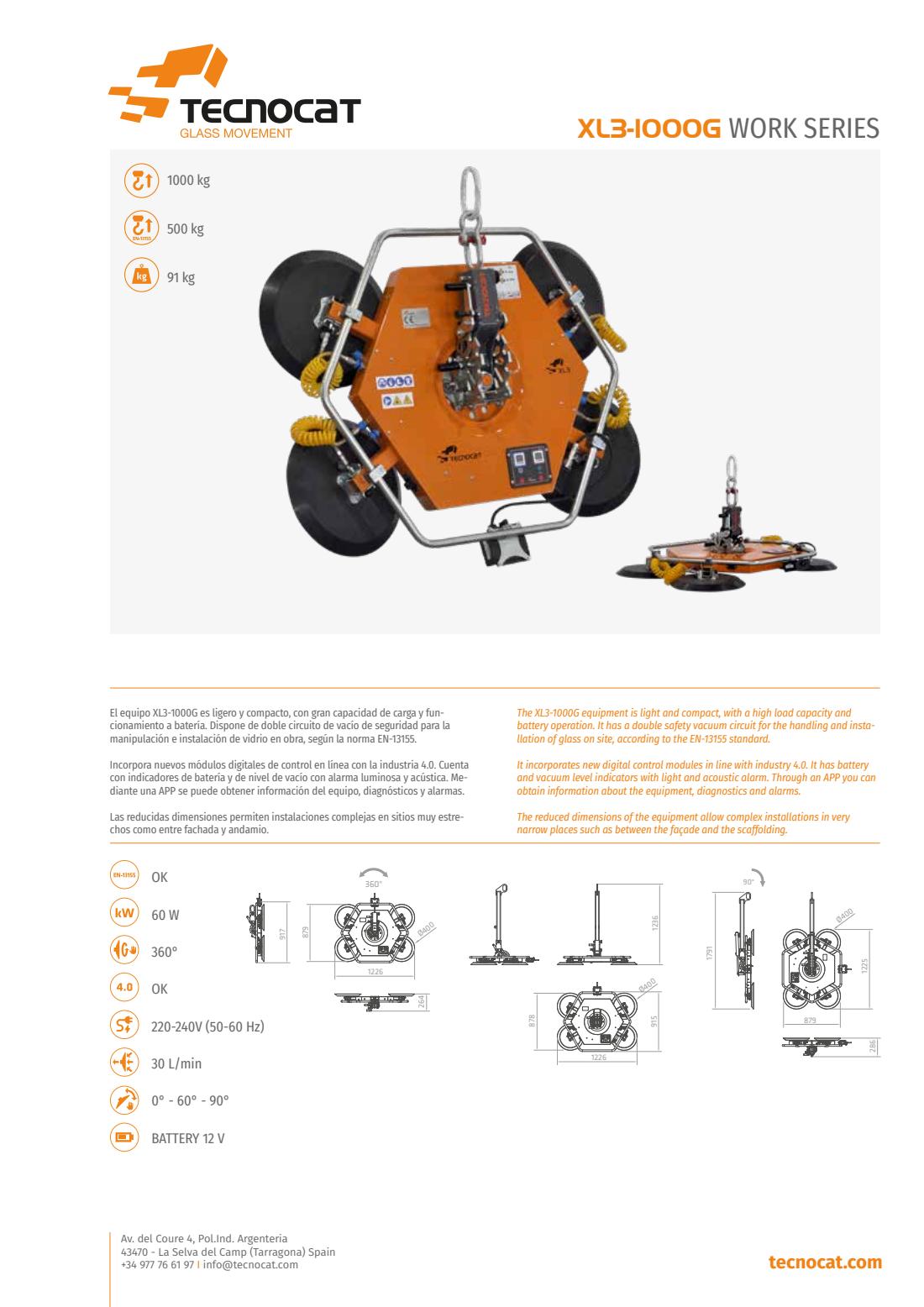

PDF original · 2 páginas
XL3
Consulta las dimensiones, las variantes y los datos del fabricante.
