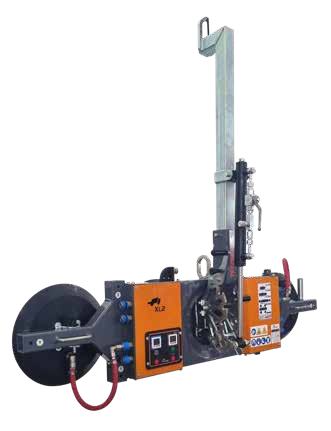

Suspensión alargada
La forma del brazo modifica la posición de suspensión respecto a la hoja. Consulta las cotas de cada versión.
TECNOCAT · Ventosas para obra ↗

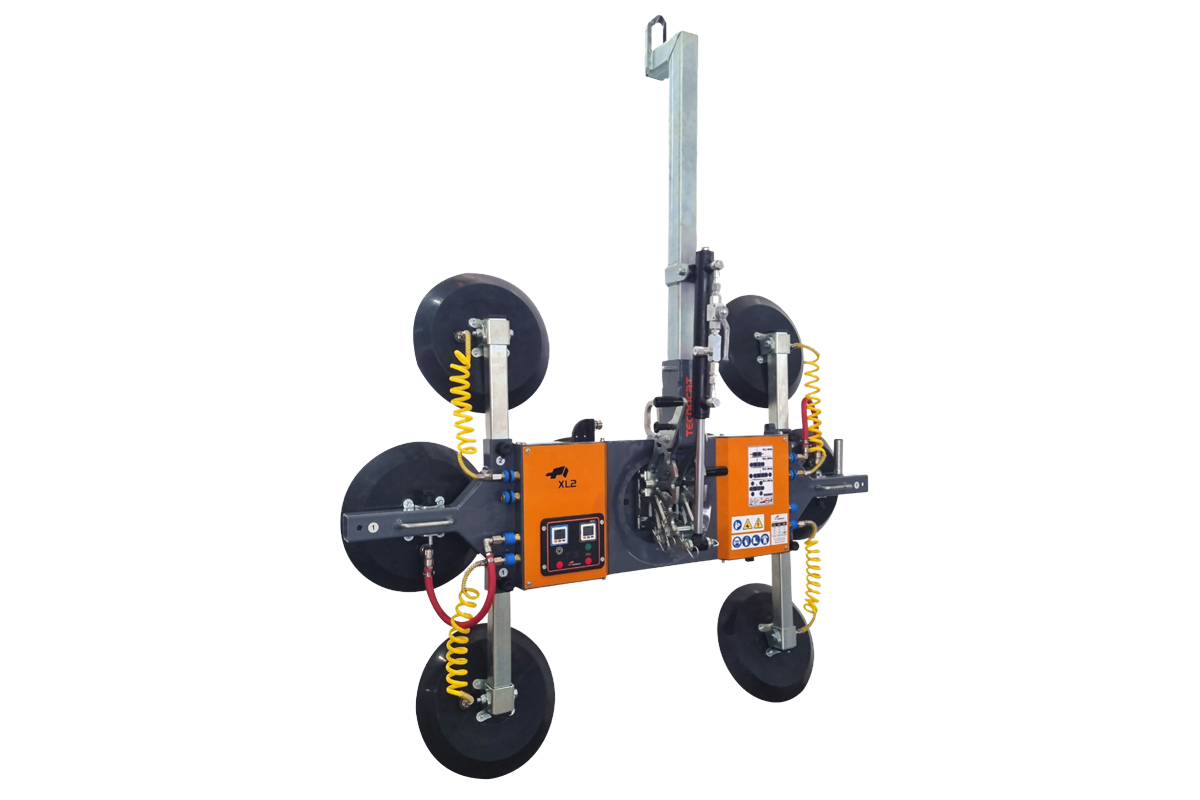

XL2-600G

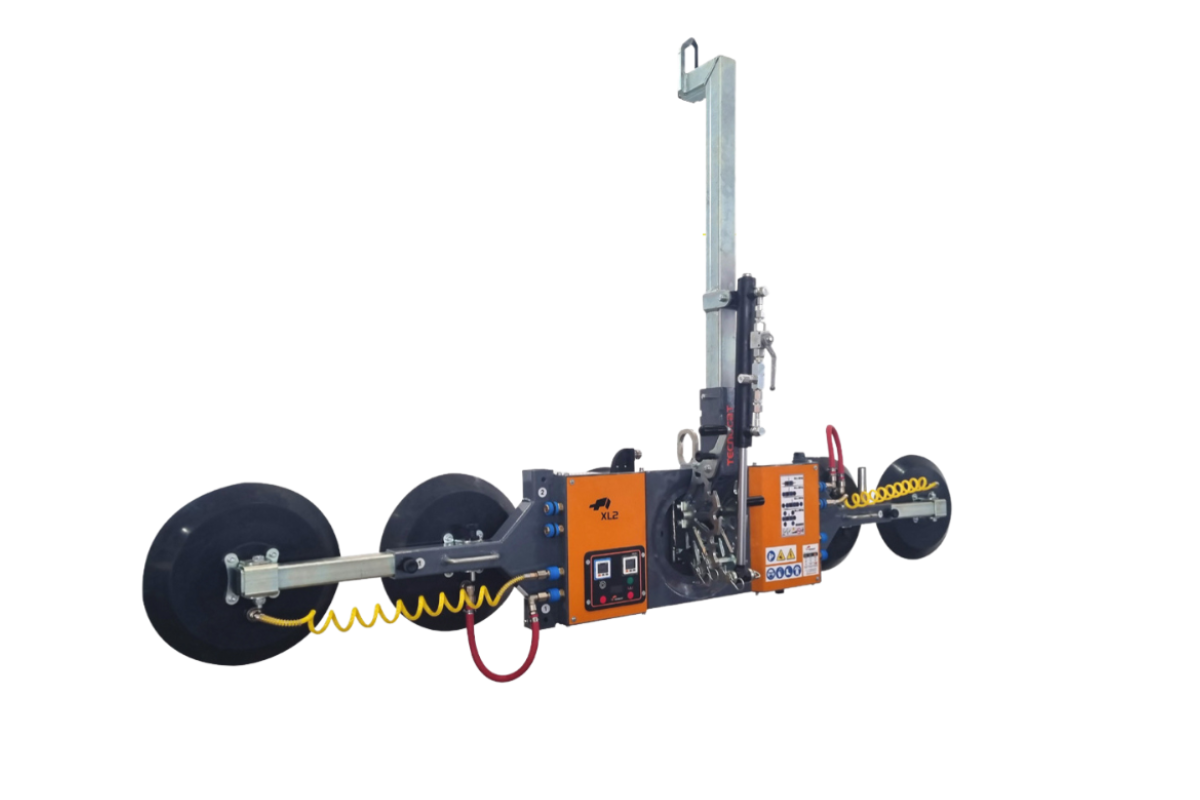

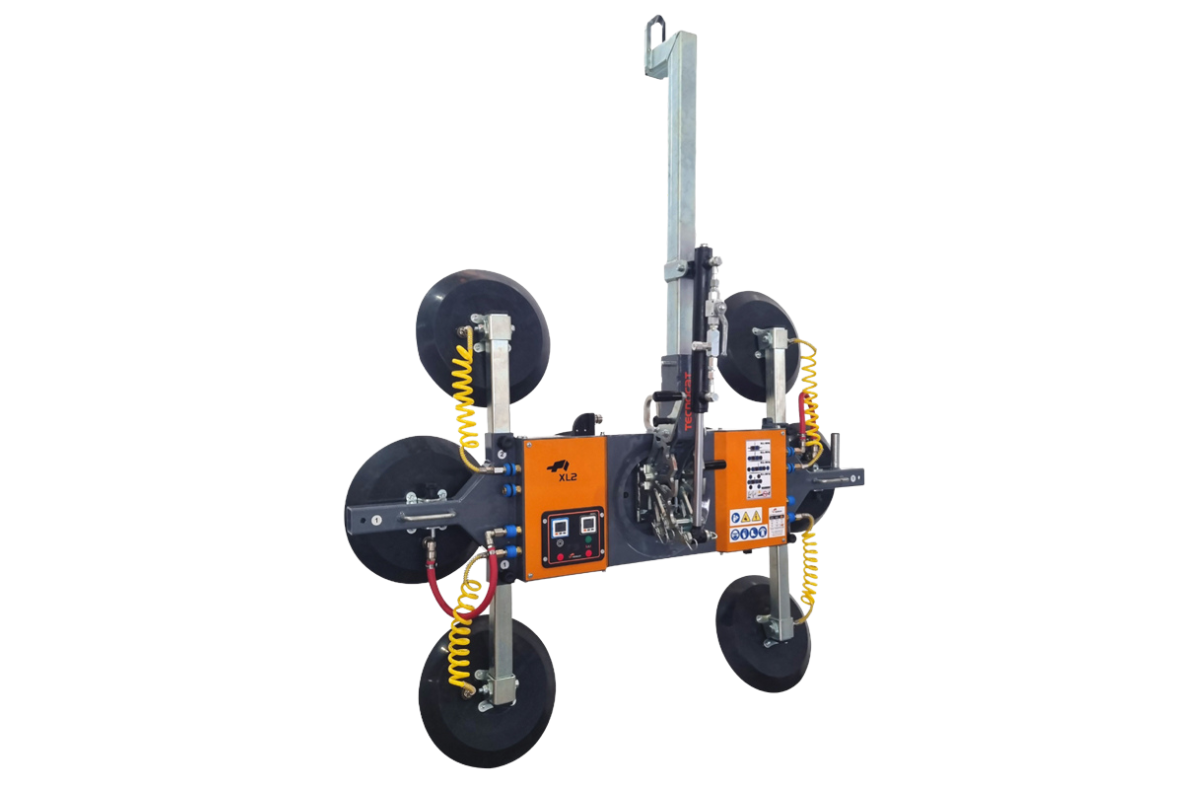

Ventosa a batería con brazo de suspensión alargado y distintas parrillas para adaptar el agarre al formato del vidrio.
- Capacidad de la gama
- 300–600 kg
- Tara mínima
- 53 kg
- Platos
- 4–8
En tu trabajo

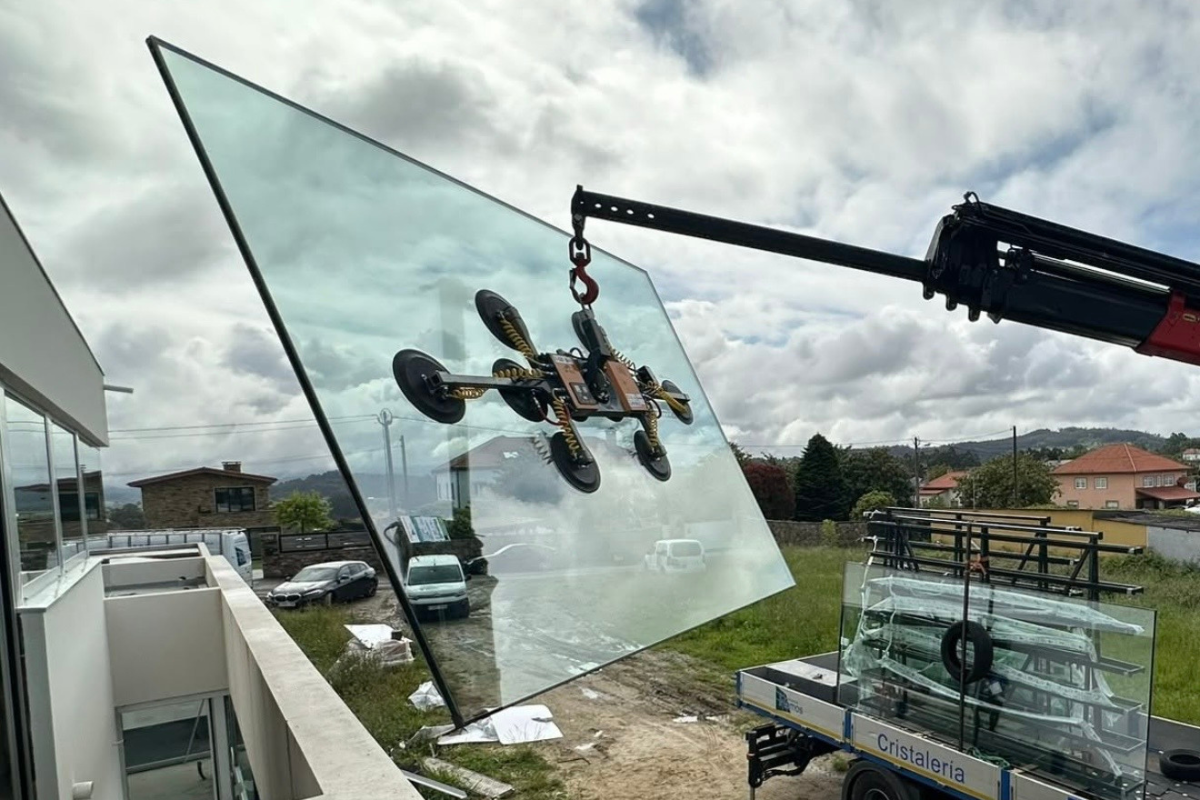

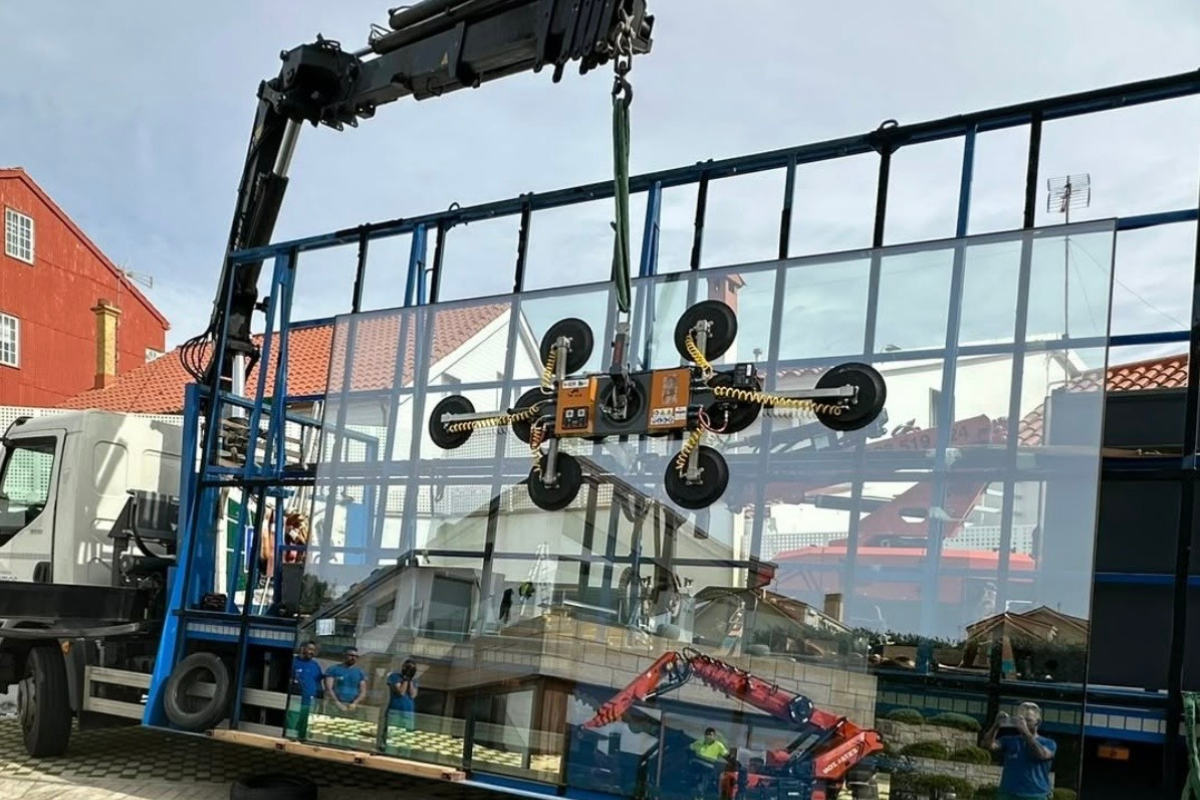

Instalar vidrio en obra.
- Instalación de acristalamientos en obra.
- Manipulación de formatos diferentes mediante configuraciones modulares.
Conoce cómo trabaja
La tecnología, al detalle.
Parrillas diferentes
El documento reúne montajes centrales, con extensiones y una configuración para vidrio curvo.
Trabajo a batería
No necesita una conexión eléctrica permanente durante la manipulación.
Demostraciones del equipo
El trabajo, en vídeo.

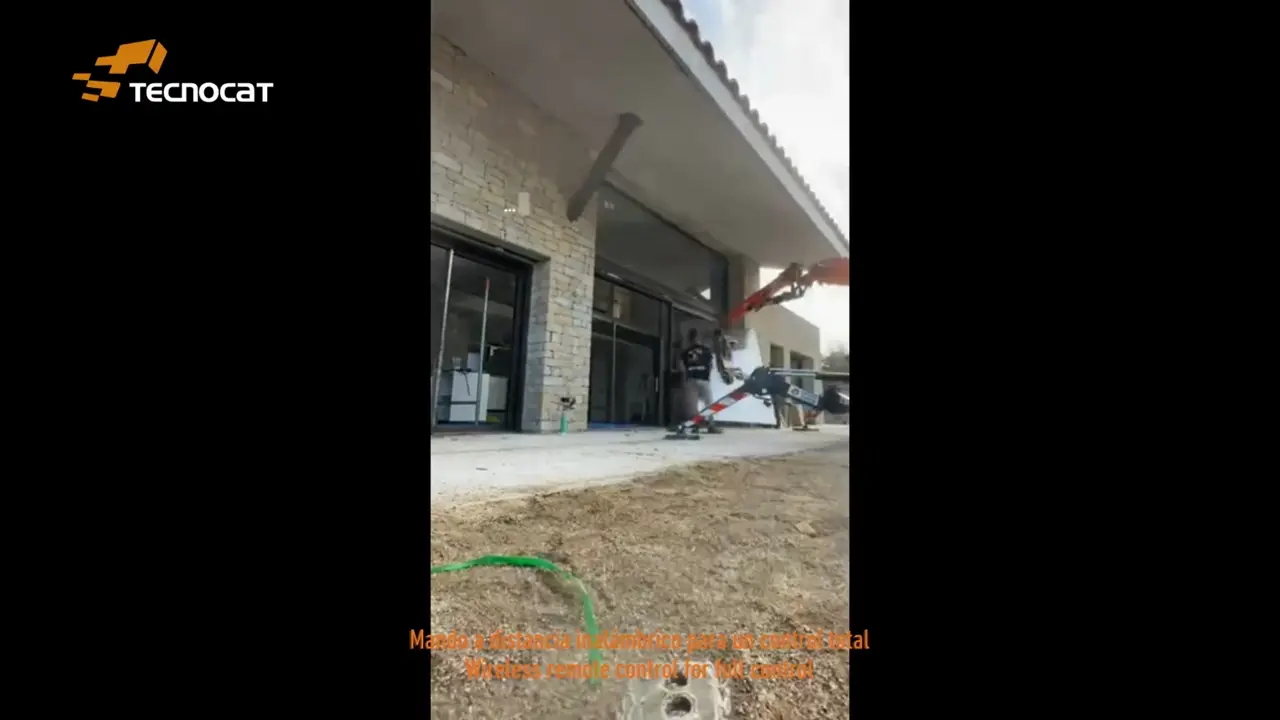

XL2-600G · Demostración
Vídeo facilitado por GLASSAMERICA. La versión, accesorios y parrilla pueden variar respecto a la configuración que se solicite.
Abrir vídeo ↗Instalación con modelo XL2
Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.
Ver en YouTube ↗TECNOCAT · XL2-600G
Datos técnicos.
- Capacidad de la gama
- 300–600 kg
- Tara mínima
- 53 kg
- Platos
- 4–8
- Accionamiento
- Batería recargable
- Rotación
- Manual, 360°
- Vacío
- Doble circuito independiente
La capacidad depende de la parrilla y del número de platos. Confirma el montaje y la carga admisible para el formato de tu vidrio.
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga | Tara |
|---|---|---|
| XL2-600G | 300 kg | 53 kg |

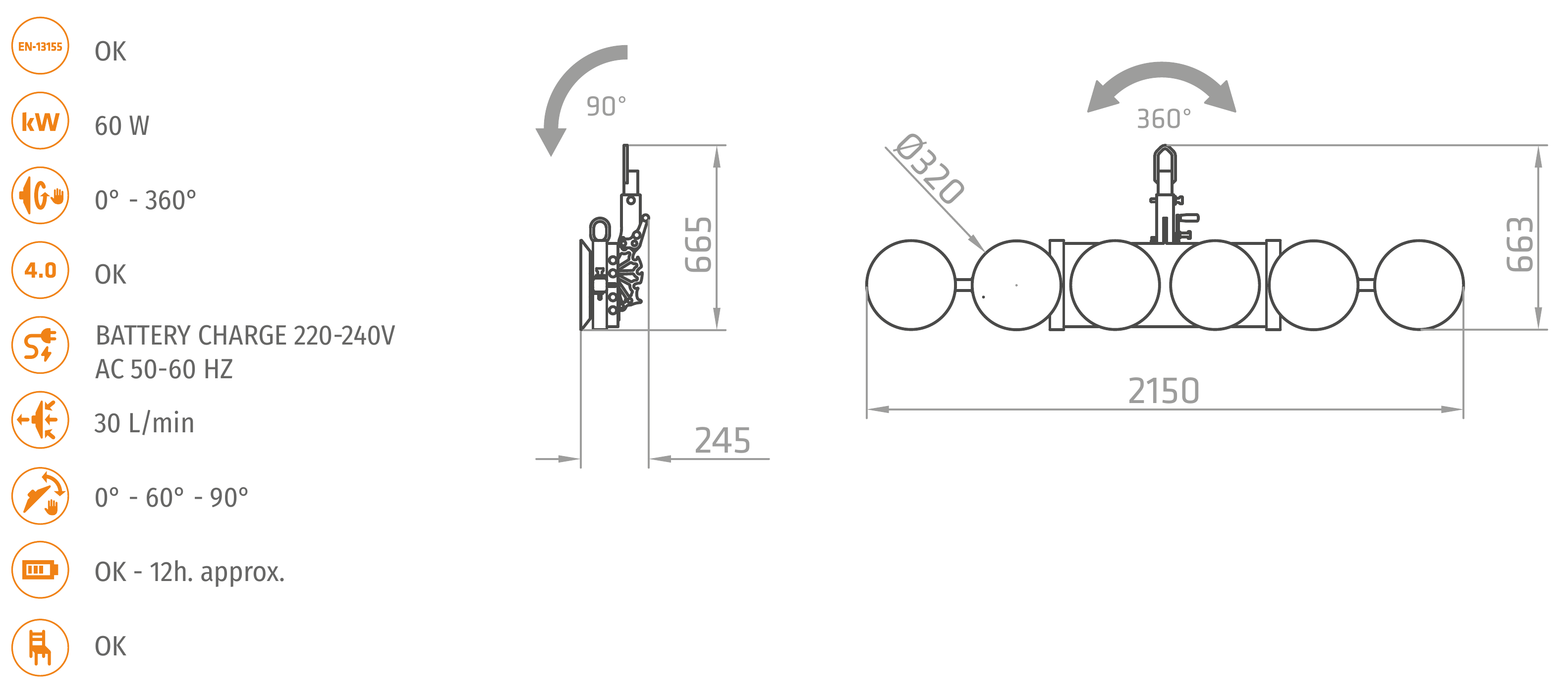

| XL2-600G+2 | 450 kg | 60 kg |

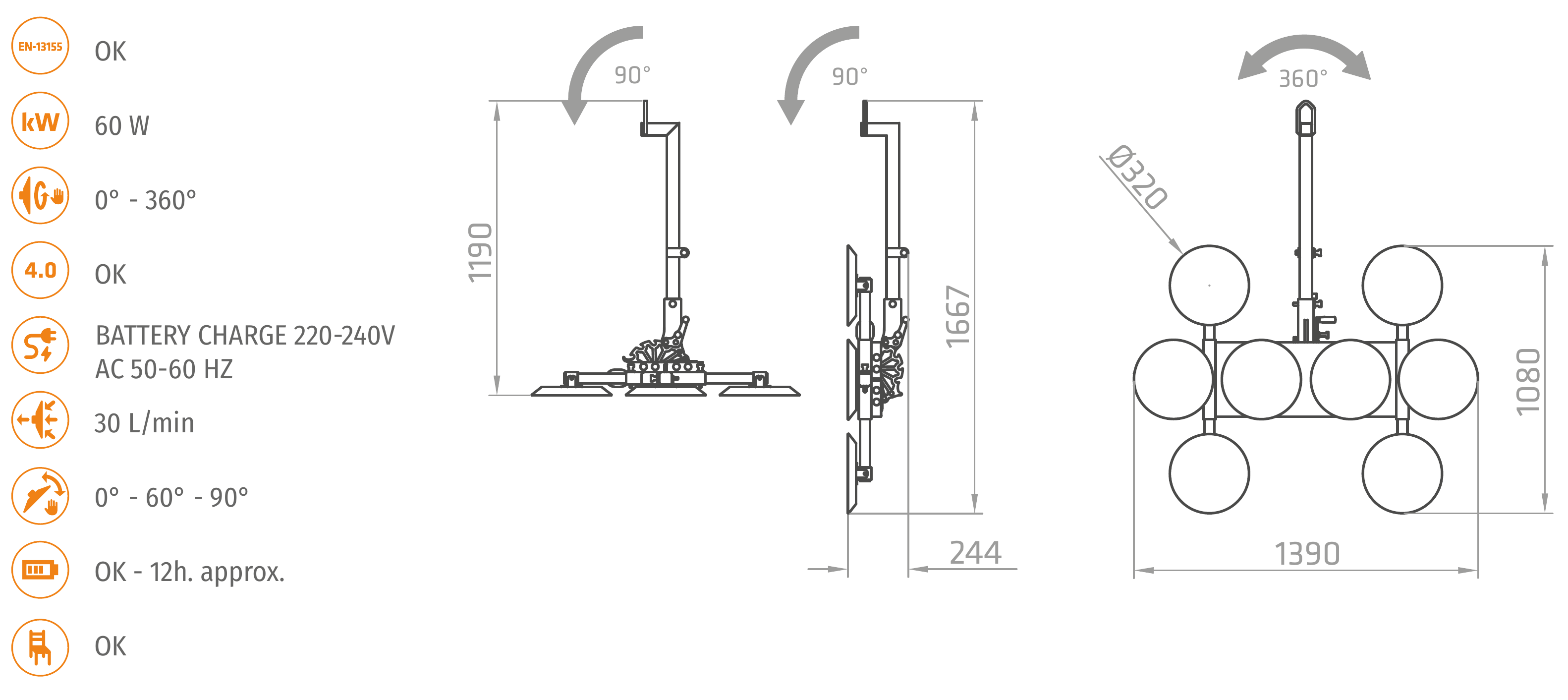

| XL2-600G+4 | 600 kg | 67 kg |

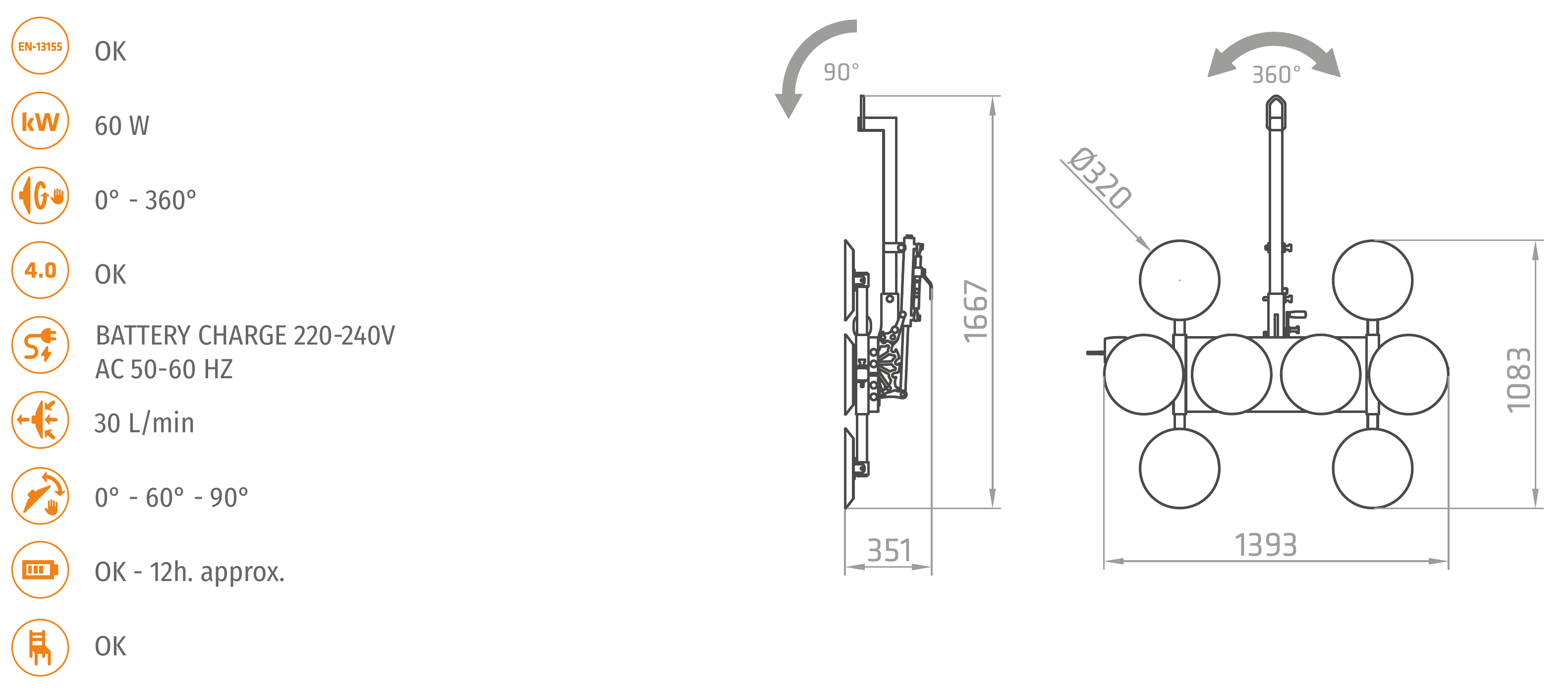

| PI-XL1 - MI-04A · Parrilla curvo | 600 kg | 67 kg |
XL2
Abre directamente la configuración que necesitas consultar.

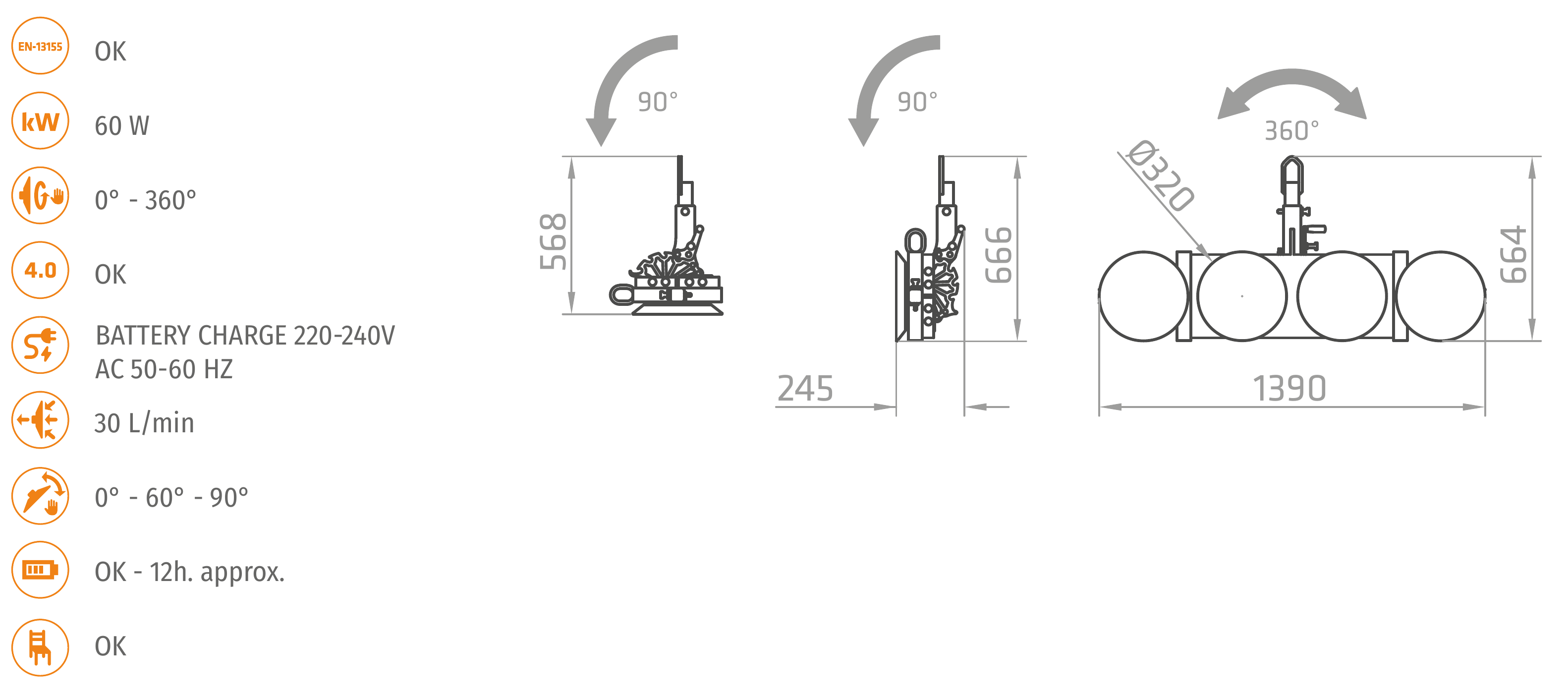

Dimensiones y montaje
Planos del fabricante.
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

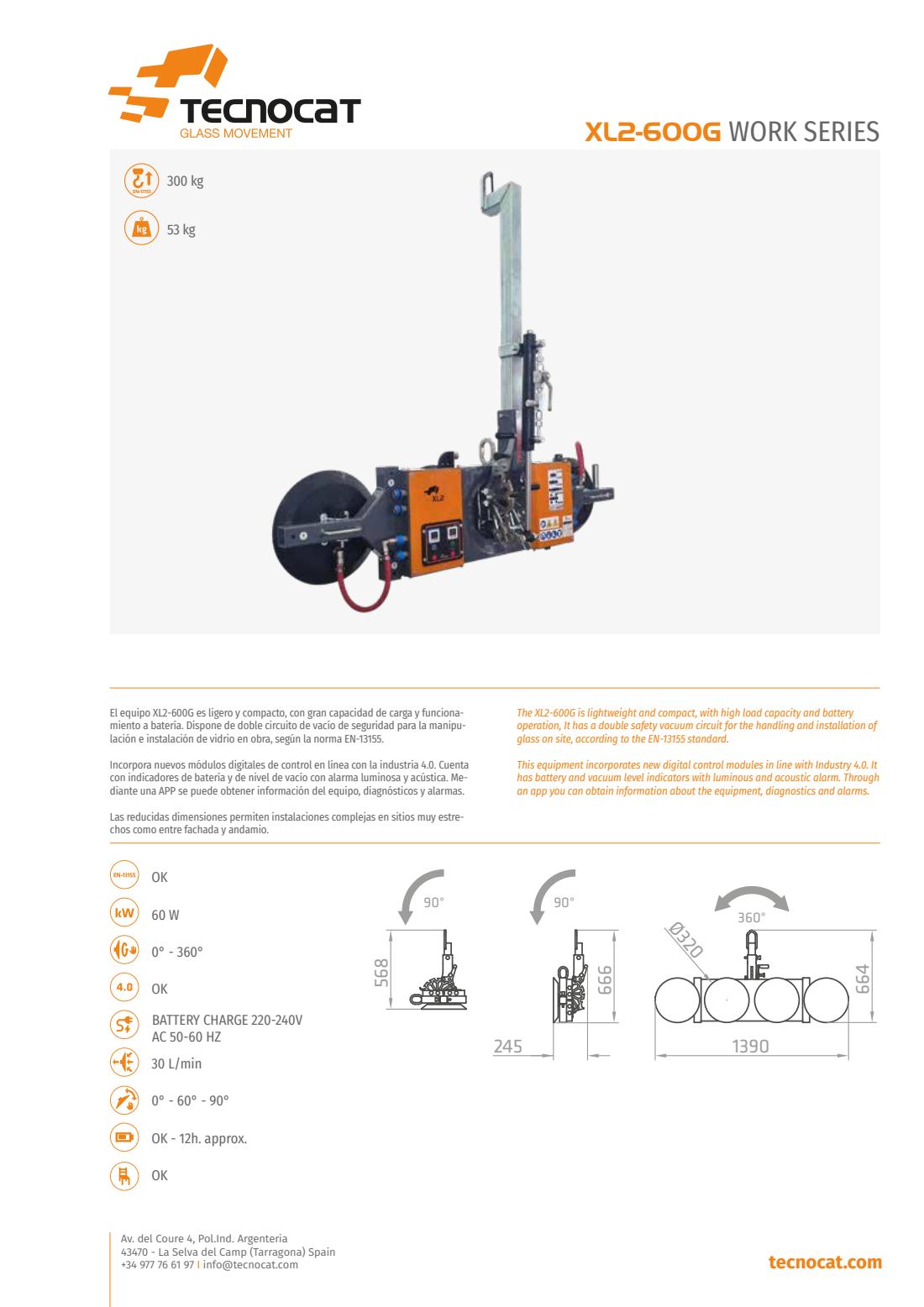

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 4 páginas
XL2
Consulta las dimensiones, las variantes y los datos del fabricante.
