Trabajo en espacios reducidos
El cuerpo compacto facilita la aproximación entre fachada y andamio. La parrilla se elige según el formato de vidrio.
TECNOCAT · Ventosas para obra ↗
XL0

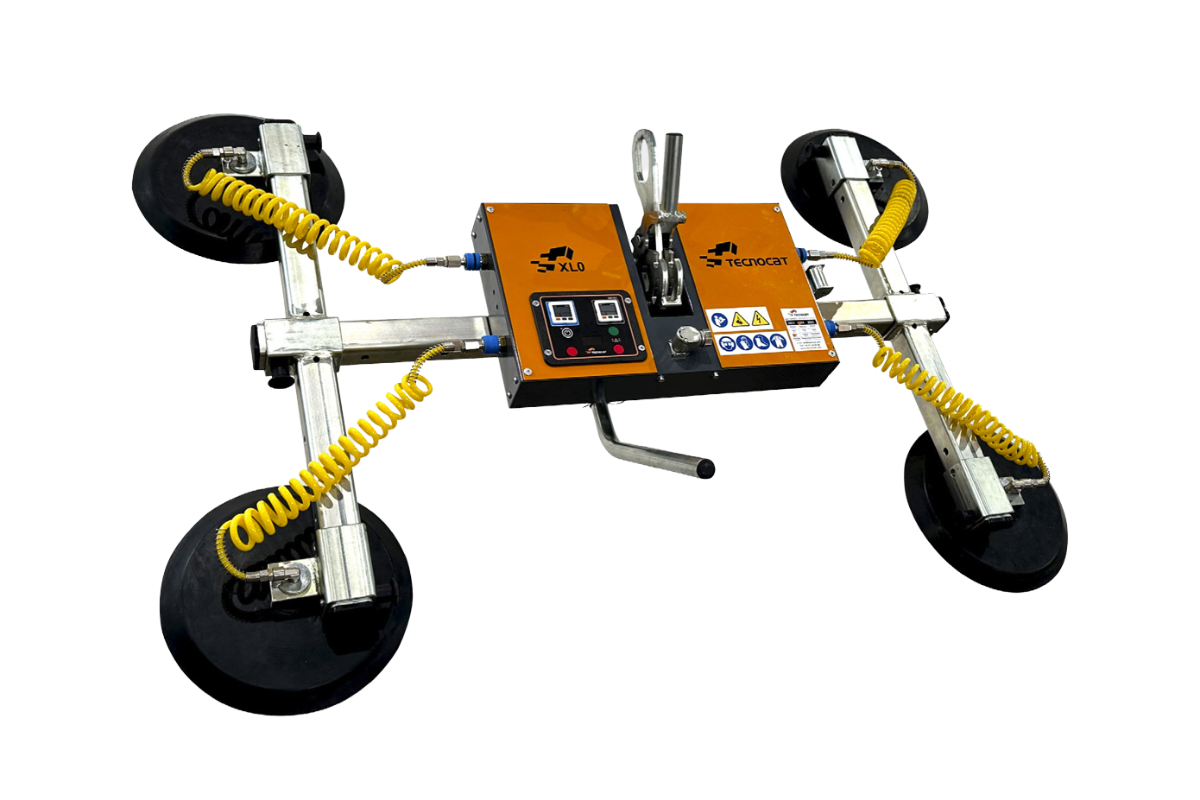

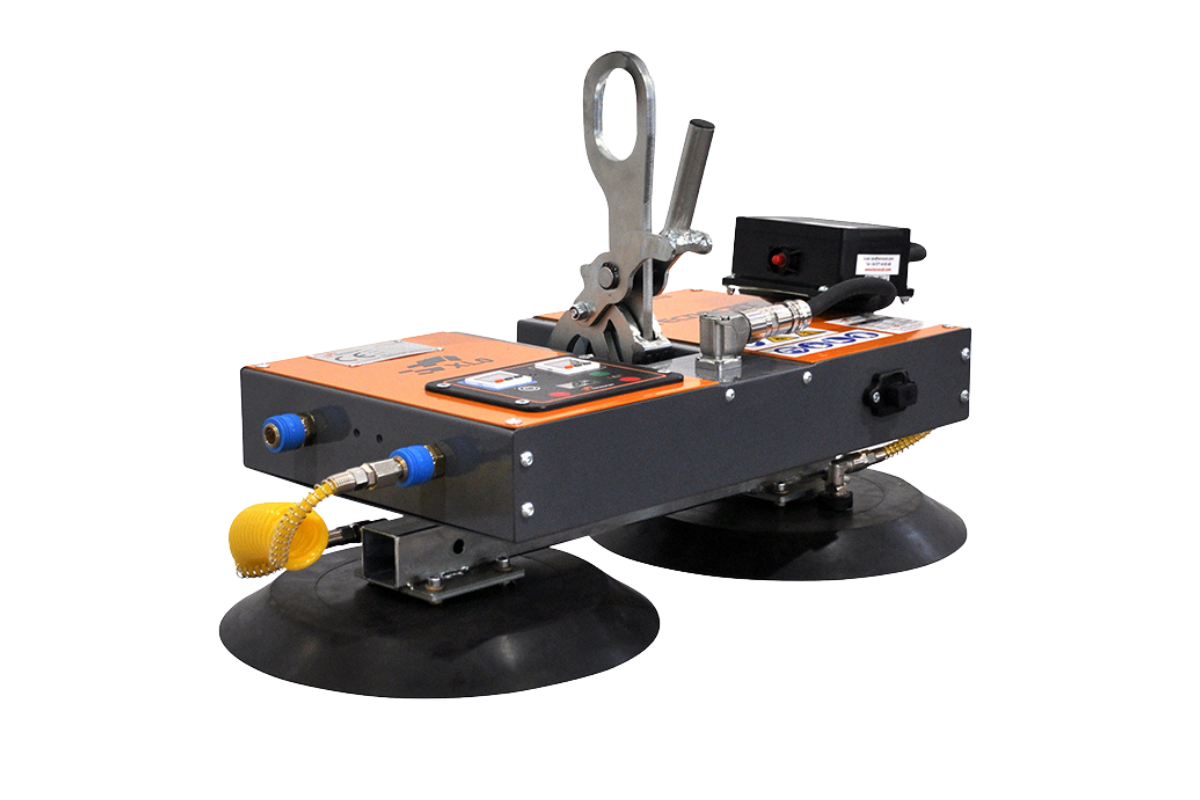

Ventosa compacta a batería para instalar vidrio en espacios reducidos, con distintas parrillas y accesorios de orientación.
- Capacidad para obra
- 90–300 kg, según versión
- Platos
- 2–4, según parrilla
- Accionamiento
- Batería recargable
En tu trabajo
Instalar vidrio en obra.
- Instalación de acristalamientos en obra.
- Manipulación de formatos diferentes mediante configuraciones modulares.
Conoce cómo trabaja
La tecnología, al detalle.
Control del agarre
Los indicadores digitales permiten revisar la batería y el vacío. Incluye avisos luminosos y acústicos.
Cuatro tipos de cabezal
La terminación del modelo indica el cabezal: -1 fijo, -2 basculante, -3 giratorio 180° con inclinación ±5° y -4 giratorio 180°. Compara las imágenes y las ocho variantes en Configuraciones.
Demostraciones del equipo
El trabajo, en vídeo.

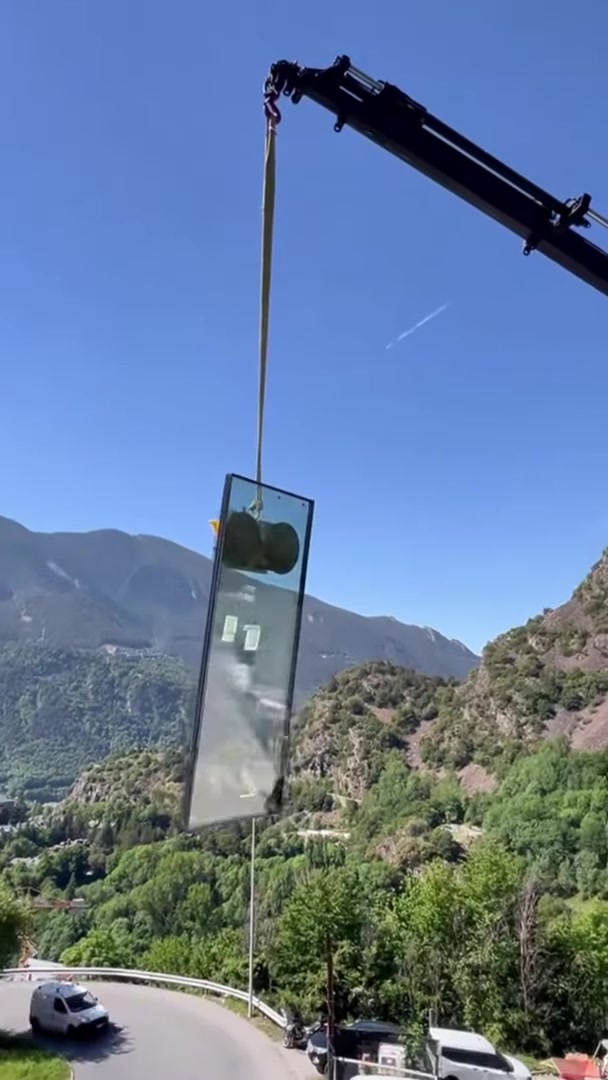

XL0 · Demostración
Vídeo facilitado por GLASSAMERICA. La versión, accesorios y parrilla pueden variar respecto a la configuración que se solicite.
Abrir vídeo ↗Conoce la XL0
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.
Ver original en YouTube ↗XL0 instalación
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.
Ver original en YouTube ↗TECNOCAT · XL0
Datos técnicos.
- Capacidad para obra
- 90–300 kg, según versión
- Platos
- 2–4, según parrilla
- Accionamiento
- Batería recargable
- Rotación y basculación
- Según cabezal: fijo, basculante, giratorio 180° con inclinación ±5° o giratorio 180°
- Vacío
- Doble circuito independiente
Las terminaciones -1, -2, -3 y -4 identifican el tipo de cabezal. Consulta las imágenes y la correspondencia en Configuraciones.
Elegir el montaje
Configuraciones del equipo.
Tipos de cabezal.
La última cifra del modelo identifica el tipo de cabezal: 1, 2, 3 o 4. Por ejemplo, XL0-90-3 y XL0-300-3 llevan el cabezal giratorio de 180° con inclinación de ±5°.

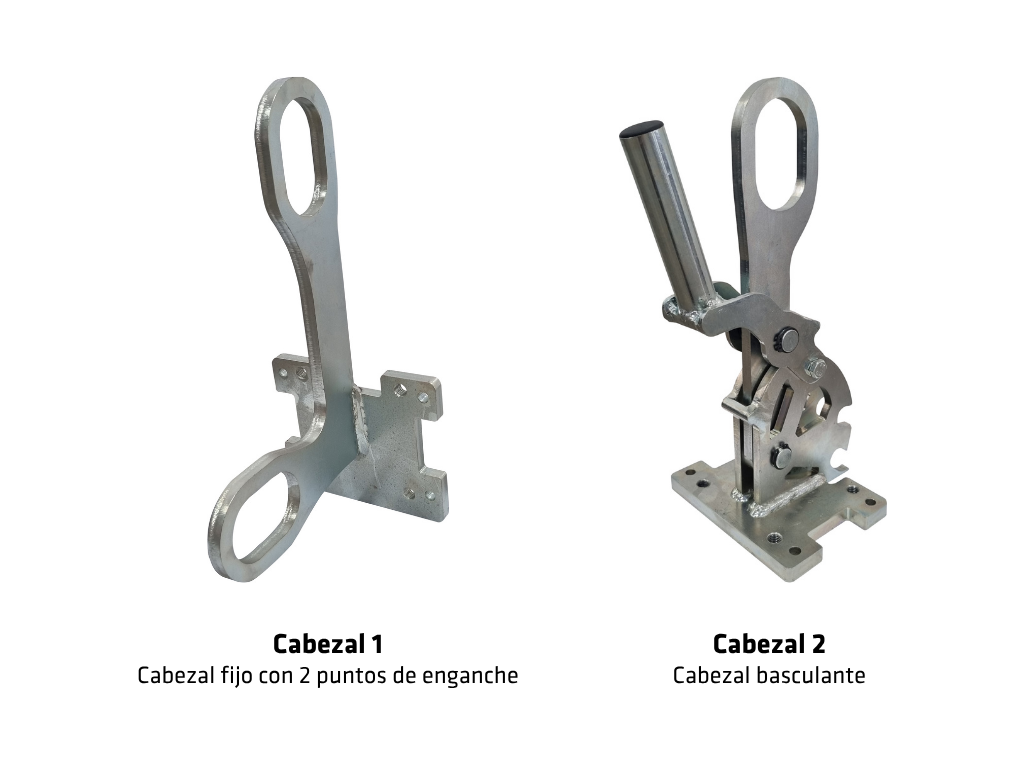

Terminación -1
Cabezal fijo
Montaje fijo. Corresponde a XL0-90-1 y XL0-300-1.
Terminación -2
Cabezal basculante
Permite bascular el vidrio. Corresponde a XL0-90-2 y XL0-300-2.

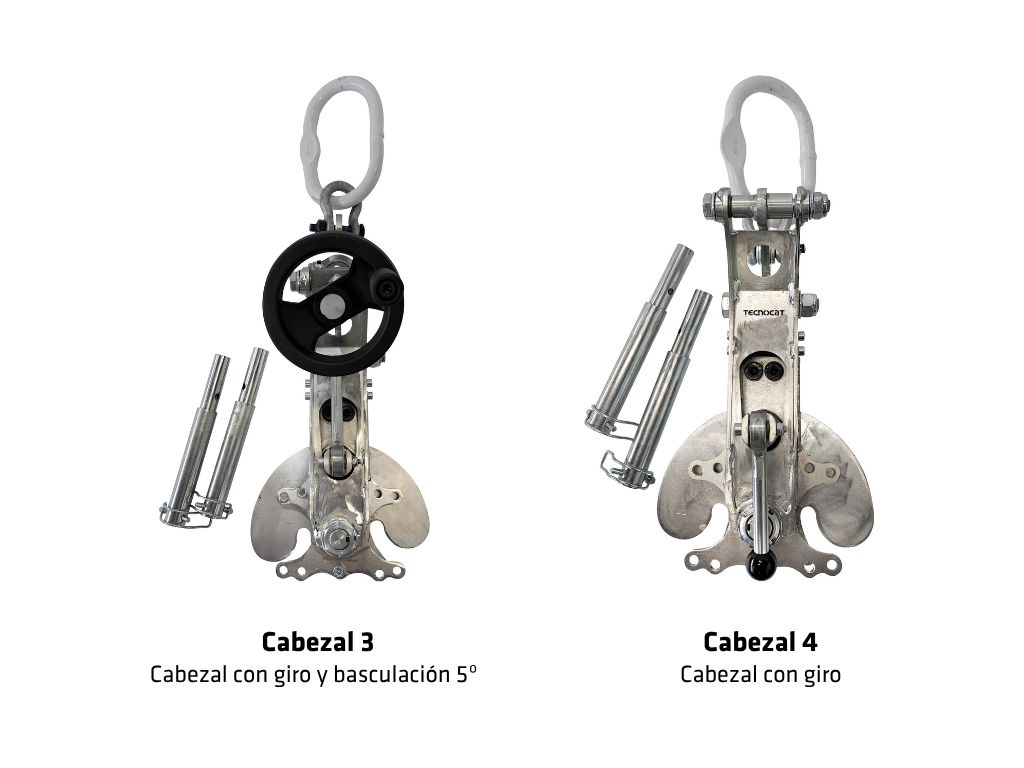

Terminación -3
Giro 180° e inclinación ±5°
Cabezal giratorio con ajuste de inclinación. Corresponde a XL0-90-3 y XL0-300-3.
Terminación -4
Cabezal giratorio 180°
Corresponde a XL0-90-4 y XL0-300-4.
| Configuración | Cabezal | Carga indicada | Carga EN 13155 | Tara |
|---|---|---|---|---|
| XL0-90-1 | Fijo | 300 kg | 90 kg | 24 kg |
| XL0-90-2 | Basculante | 300 kg | 90 kg | 24 kg |
| XL0-90-3 | Giratorio 180° · inclinación ±5° | 300 kg | 90 kg | 30 kg |
| XL0-90-4 | Giratorio 180° | 300 kg | 90 kg | 23 kg |
| XL0-300-1 | Fijo | 600 kg | 300 kg | 48 kg |
| XL0-300-2 | Basculante | 600 kg | 300 kg | 49 kg |
| XL0-300-3 | Giratorio 180° · inclinación ±5° | 600 kg | 300 kg | 55 kg |
| XL0-300-4 | Giratorio 180° | 600 kg | 300 kg | 48 kg |
XL0
Abre directamente la configuración que necesitas consultar.

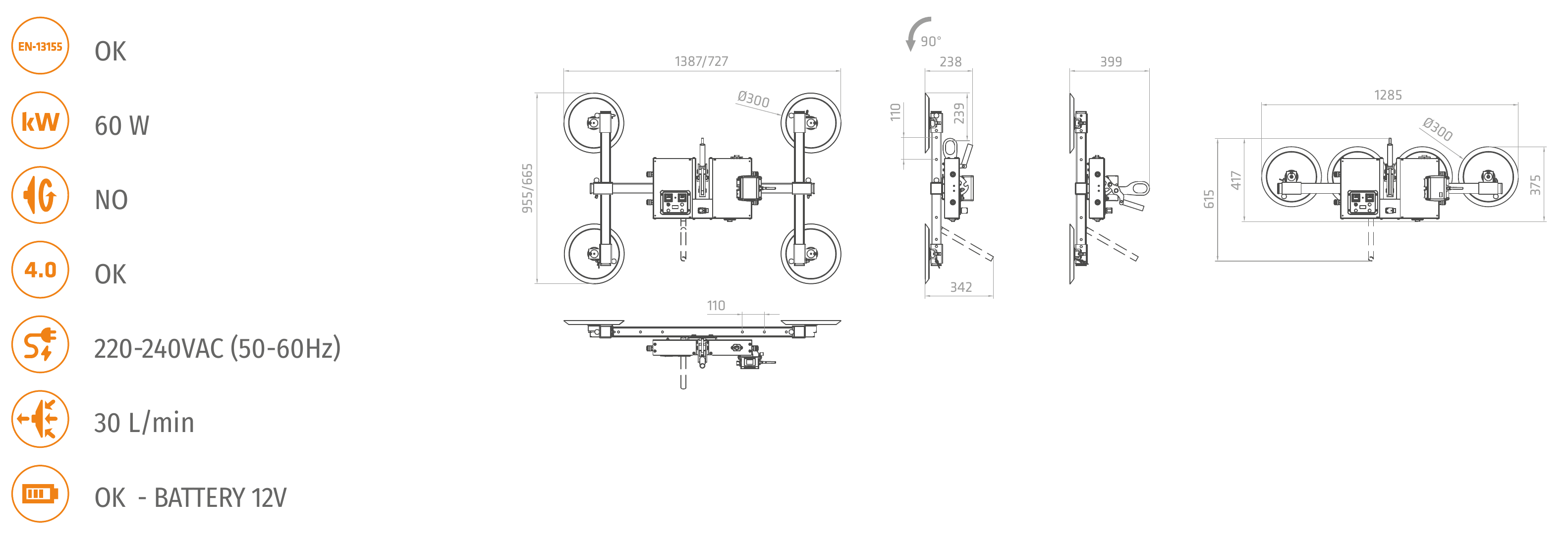

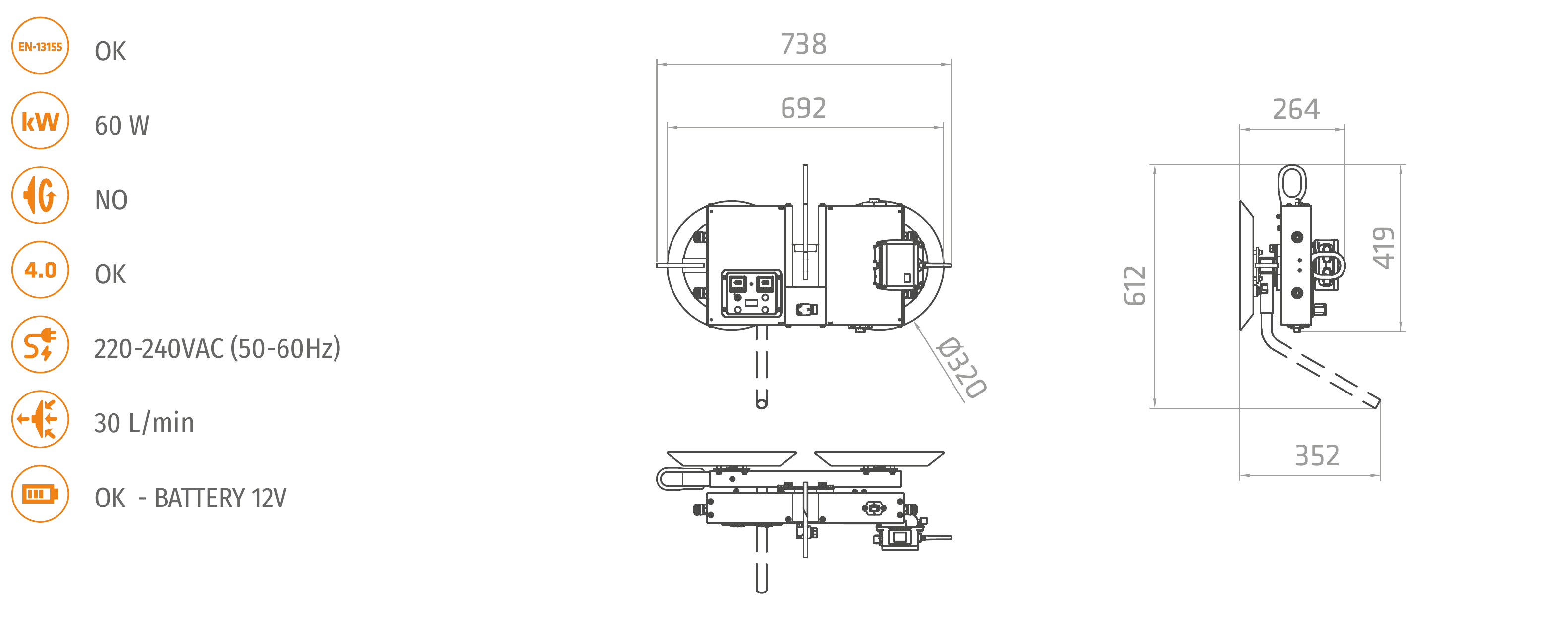

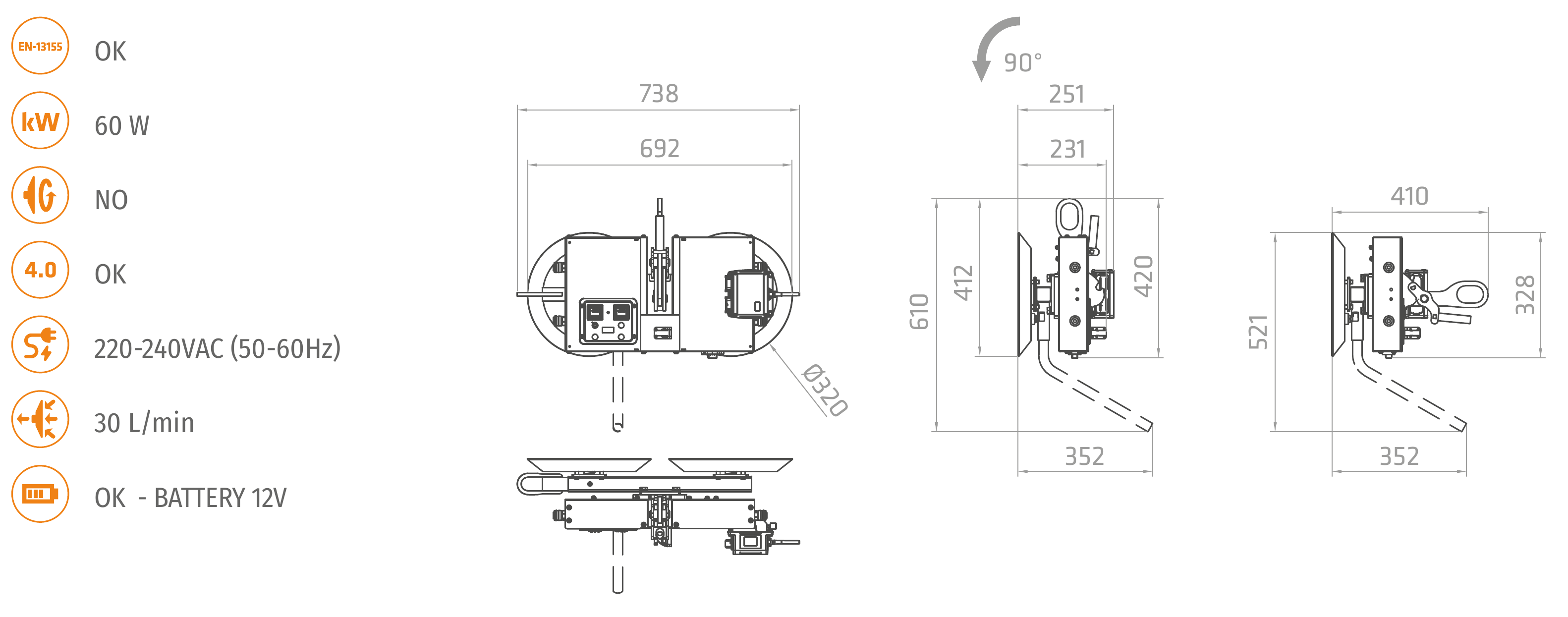

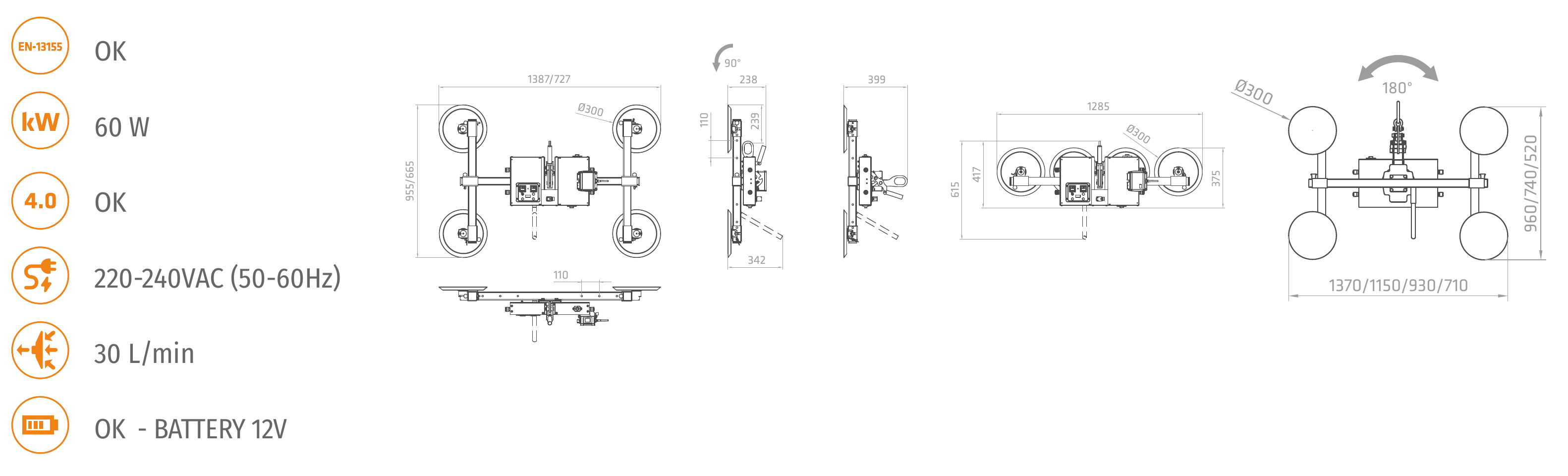

Dimensiones y montaje
Planos del fabricante.

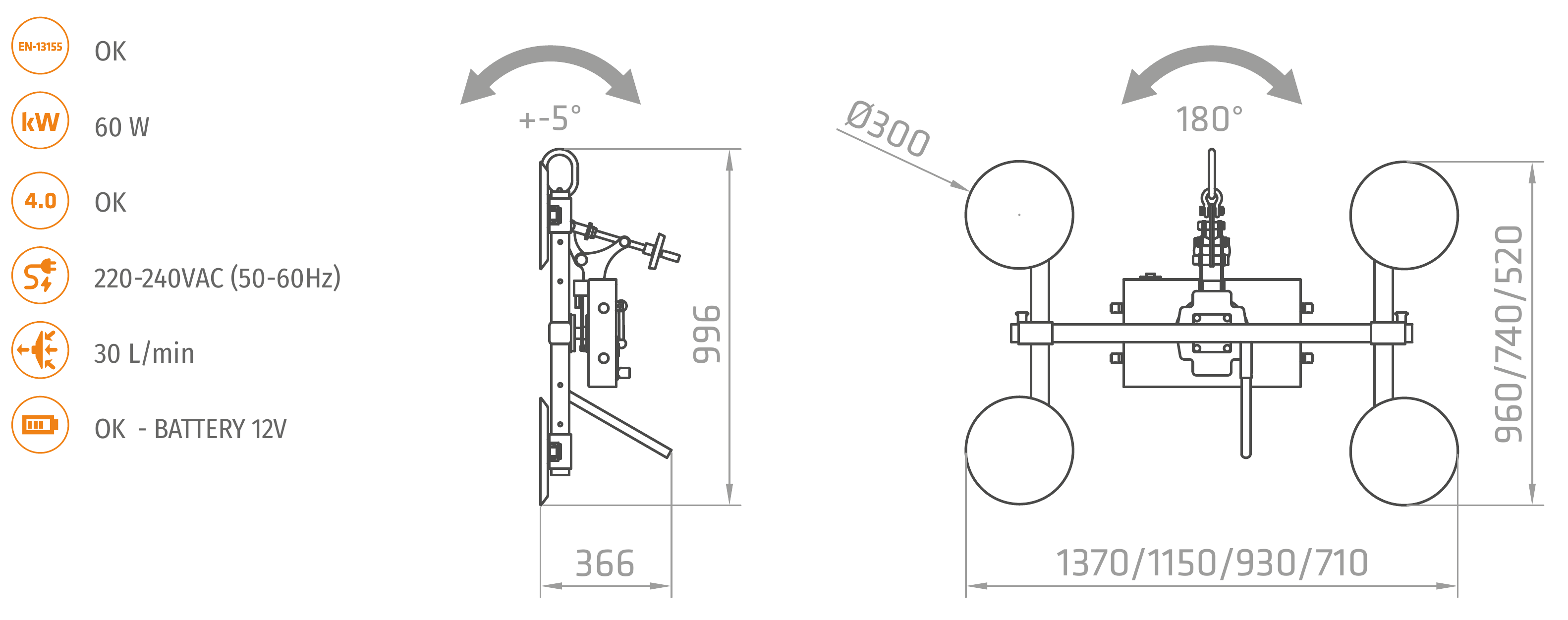

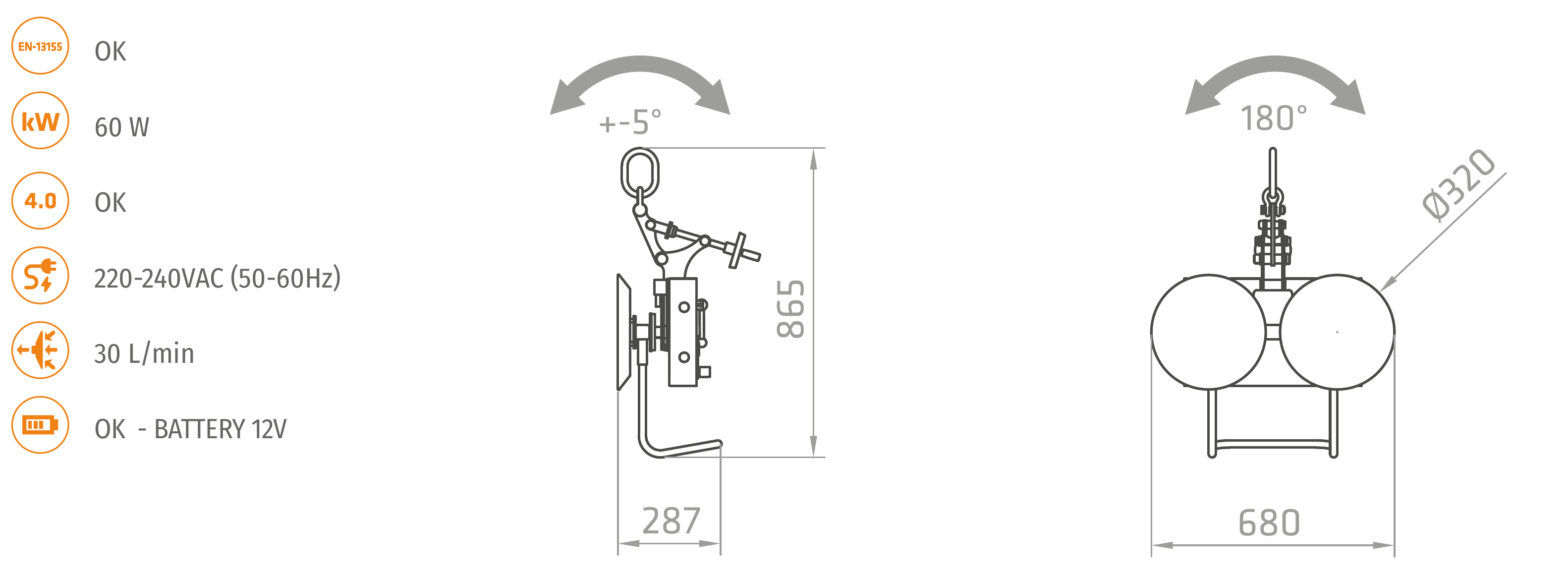

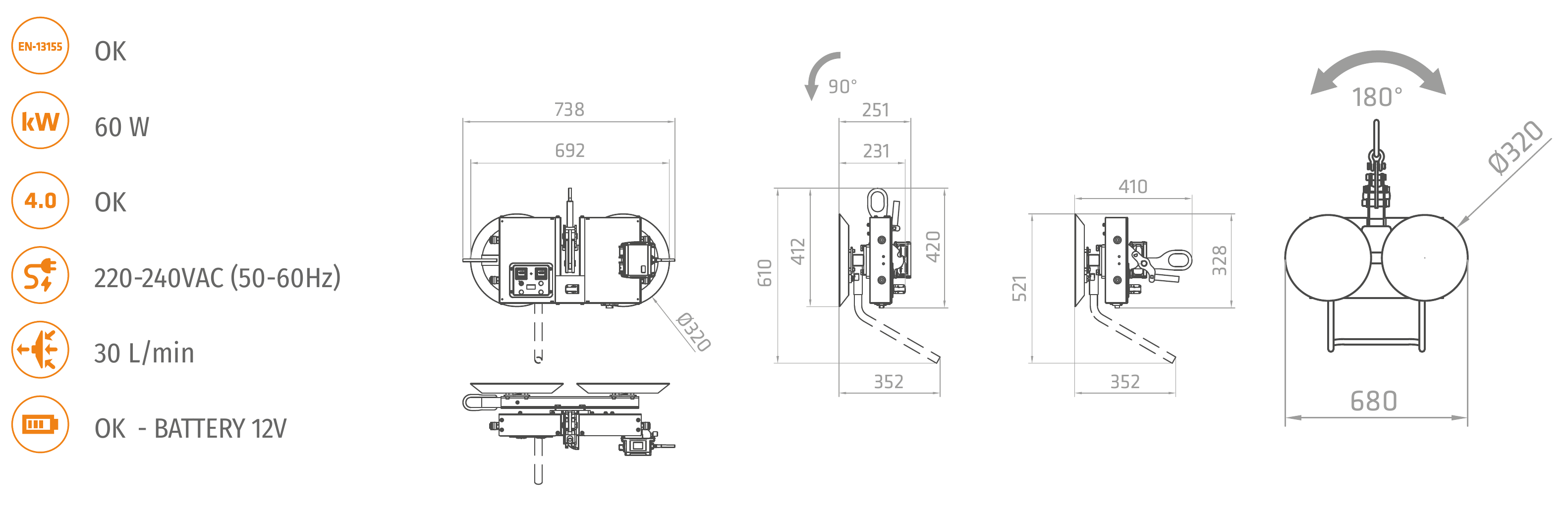

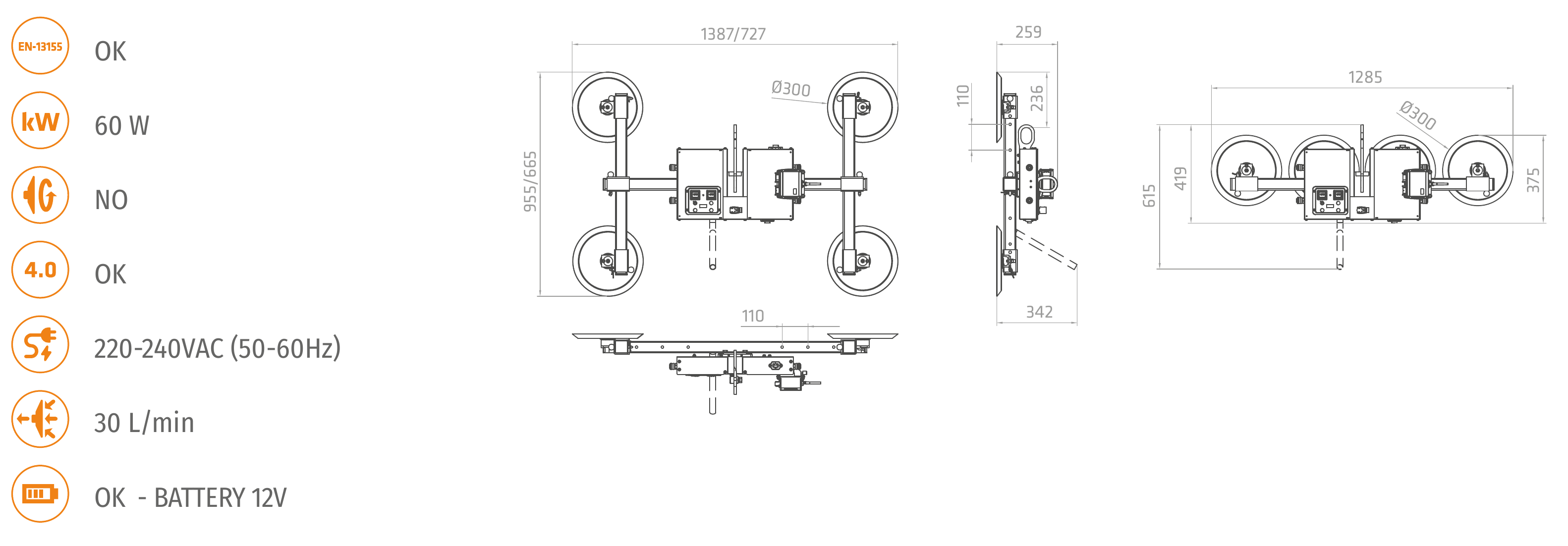

Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Documentación TECNOCAT
Fichas y planos originales.

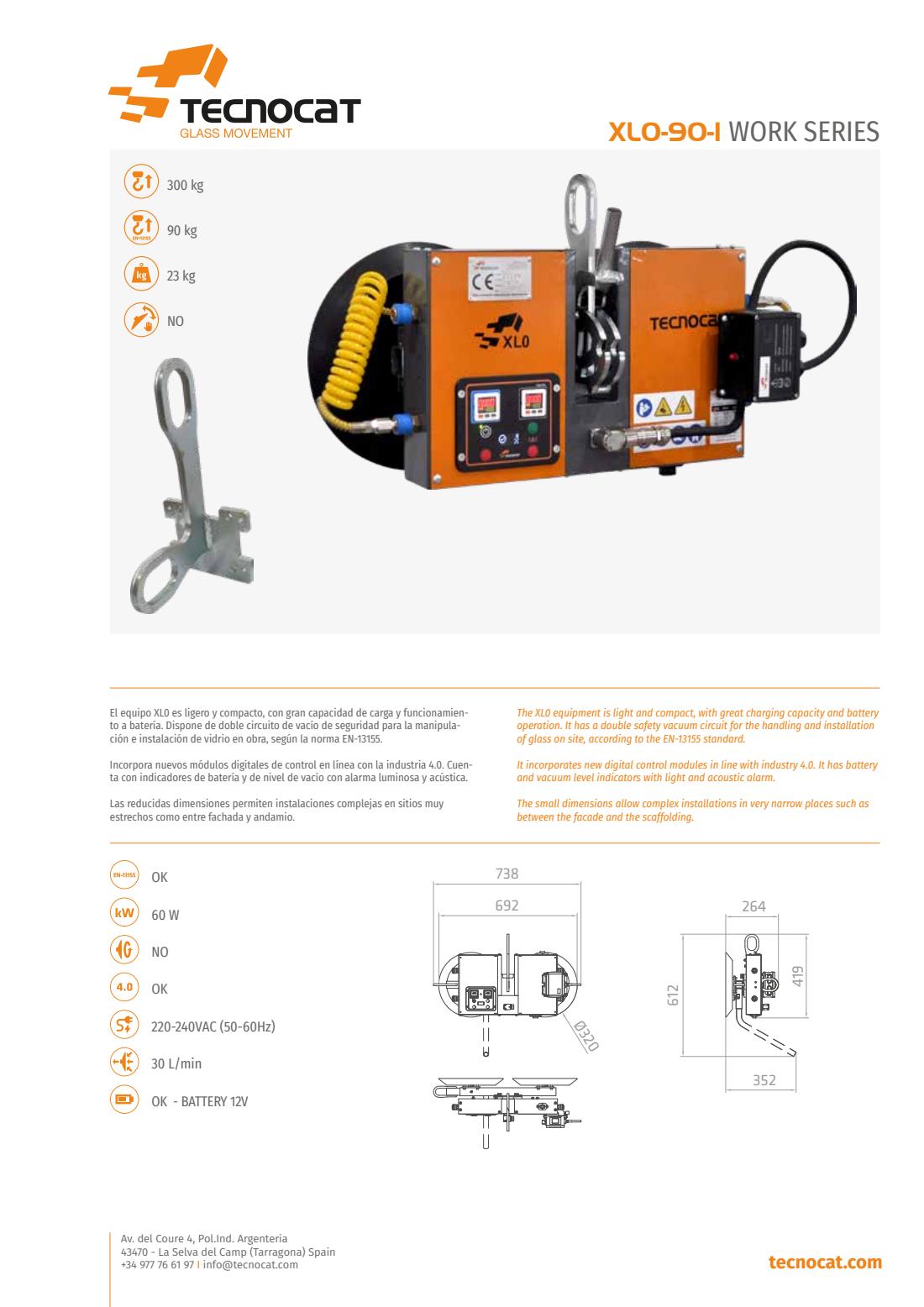

PDF original · 8 páginas
XL0
Consulta las dimensiones, las variantes y los datos del fabricante.
