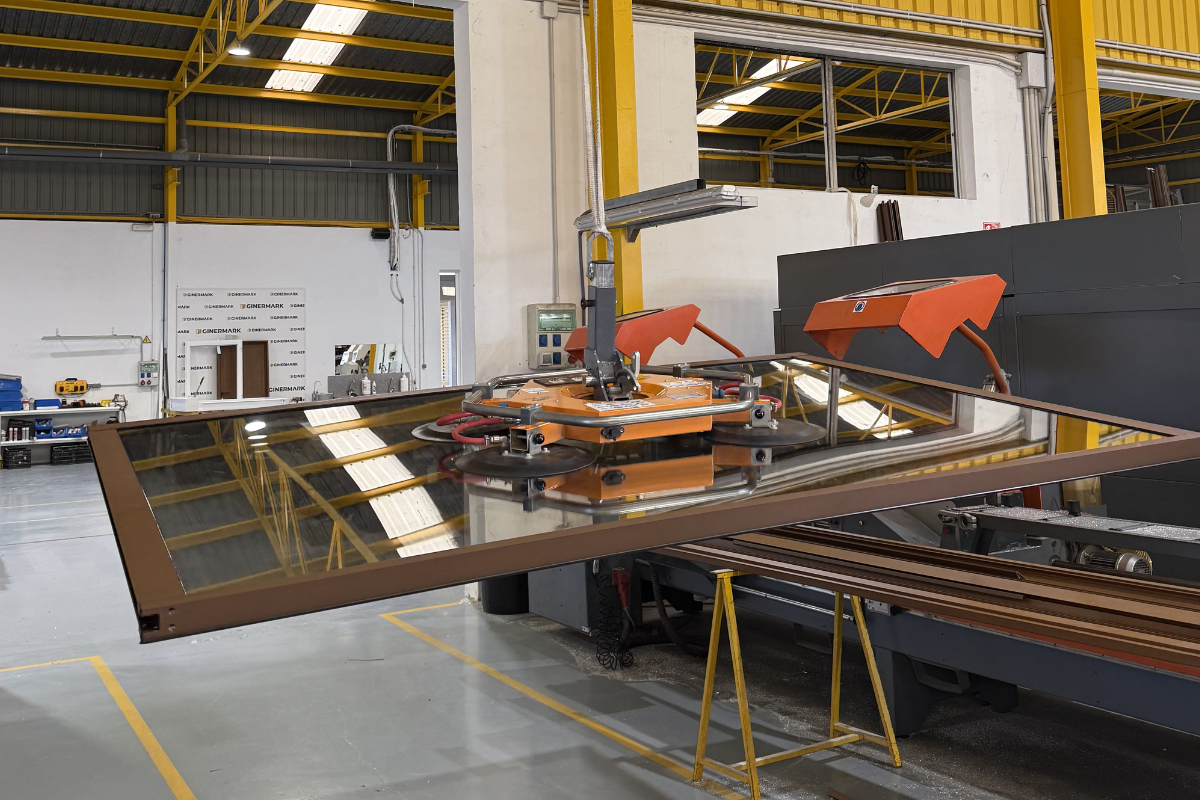

Parrilla modular
La distribución de platos se adapta a la superficie disponible y a la carga de la pieza.
TECNOCAT · Ventosas para obra ↗

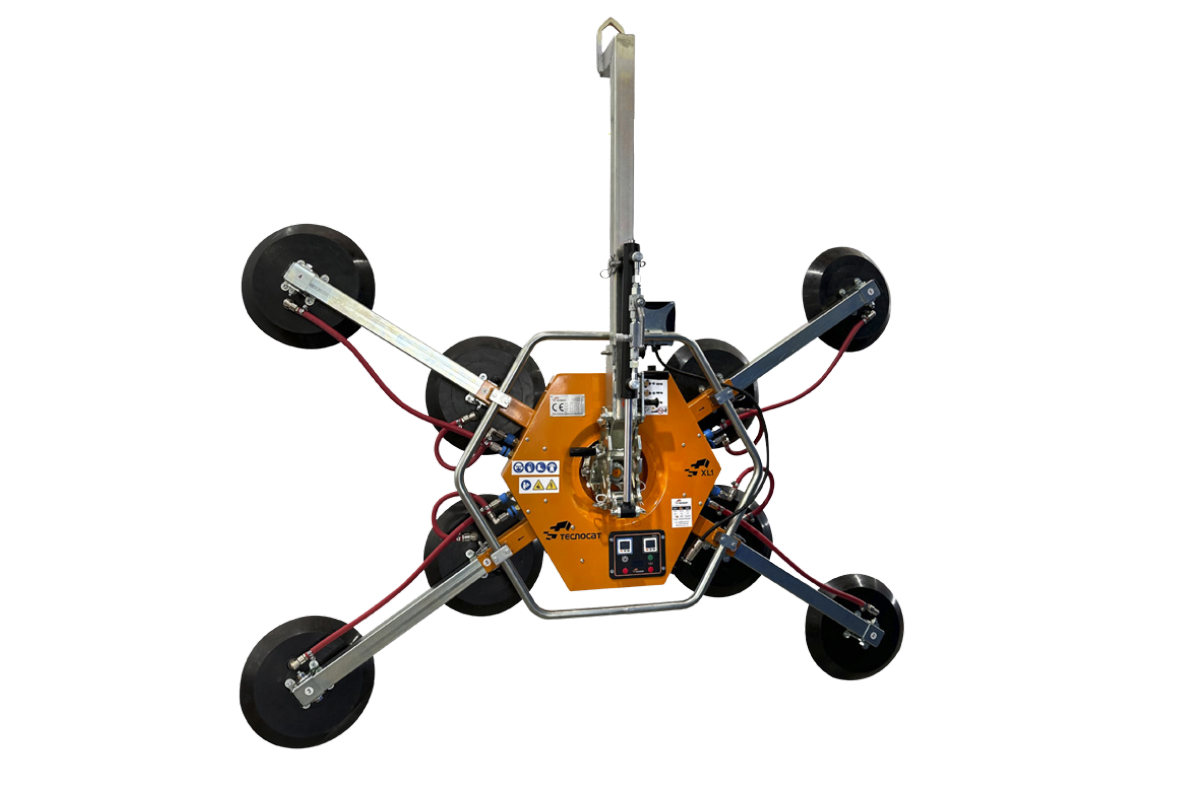

XL1-600G
Ventosa a batería con giro manual de 360°, para instalaciones con configuraciones de cuatro a ocho platos.
- Capacidad de la gama
- 300–600 kg
- Tara del modelo central
- 48 kg
- Platos
- 4–8
En tu trabajo
Instalar vidrio en obra.

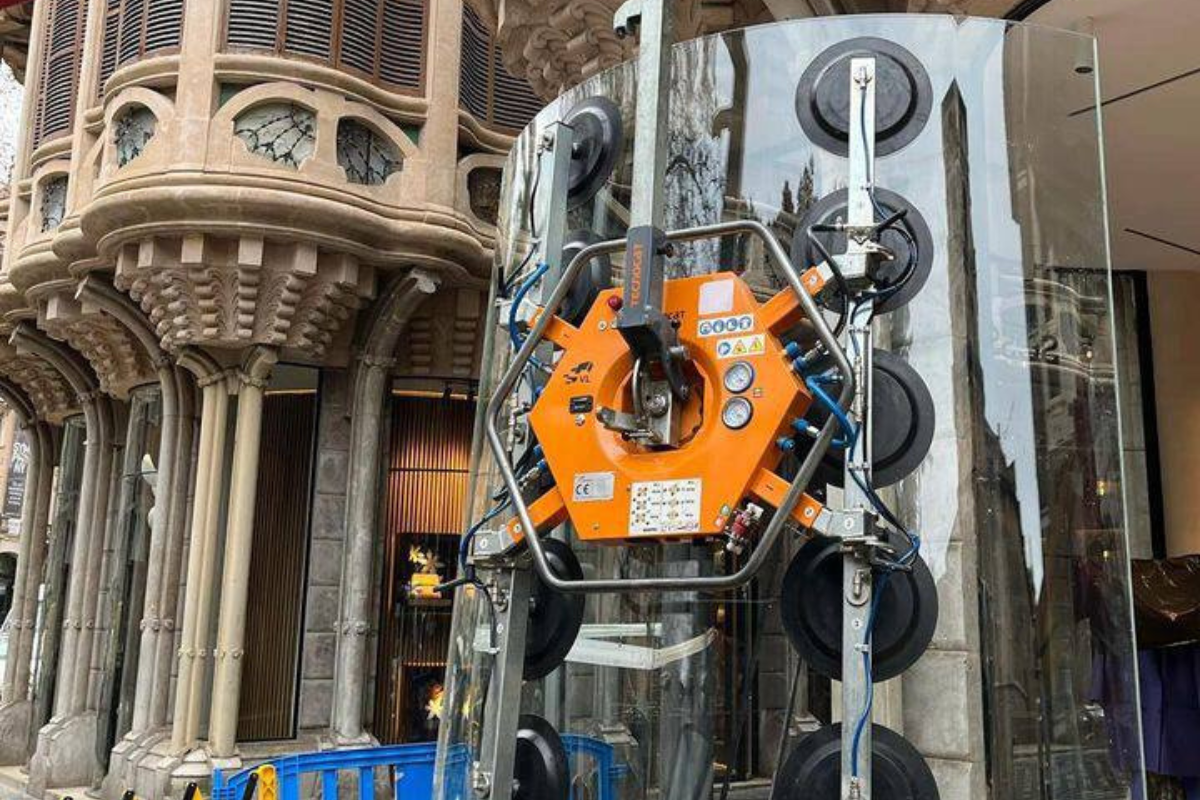

- Instalación de acristalamientos en obra.
- Manipulación de formatos diferentes mediante configuraciones modulares.
Conoce cómo trabaja
La tecnología, al detalle.

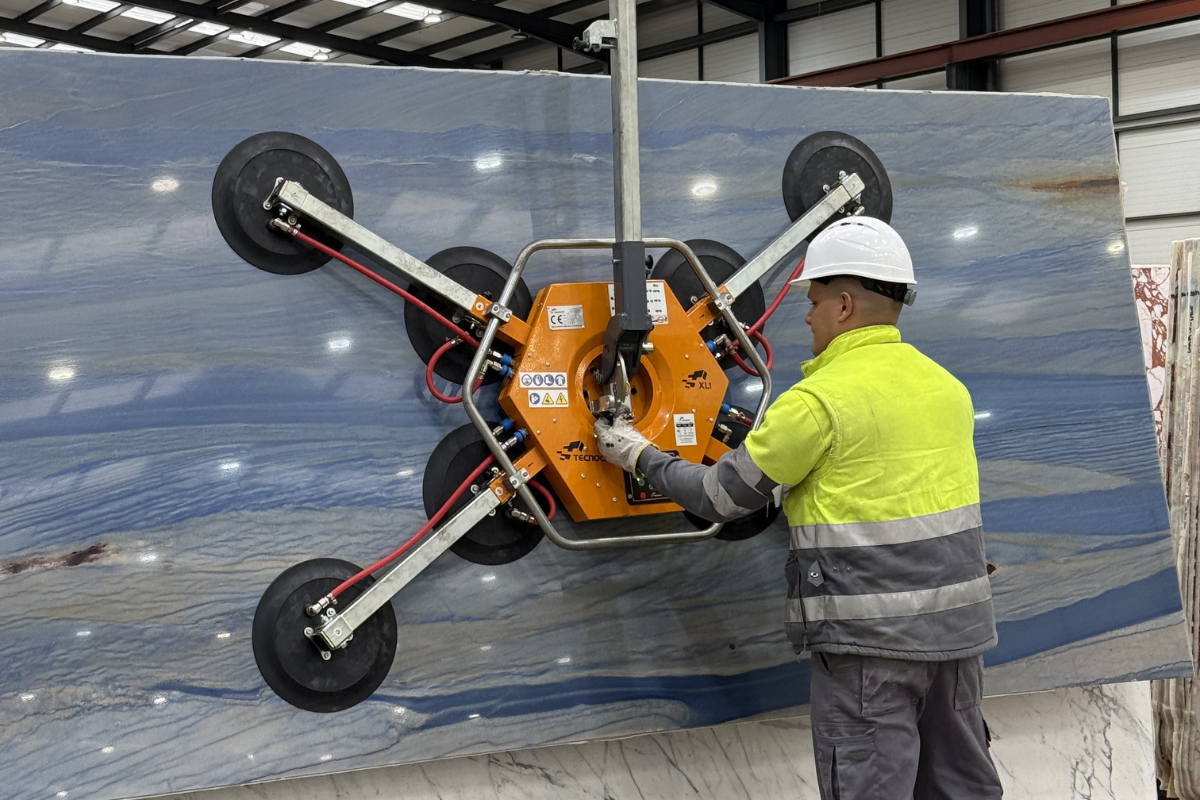

Giro manual
Permite orientar el vidrio mediante una rotación de 360°.
Doble circuito de vacío
Los dos circuitos y los indicadores permiten supervisar la sujeción durante la maniobra.
Demostraciones del equipo
El trabajo, en vídeo.

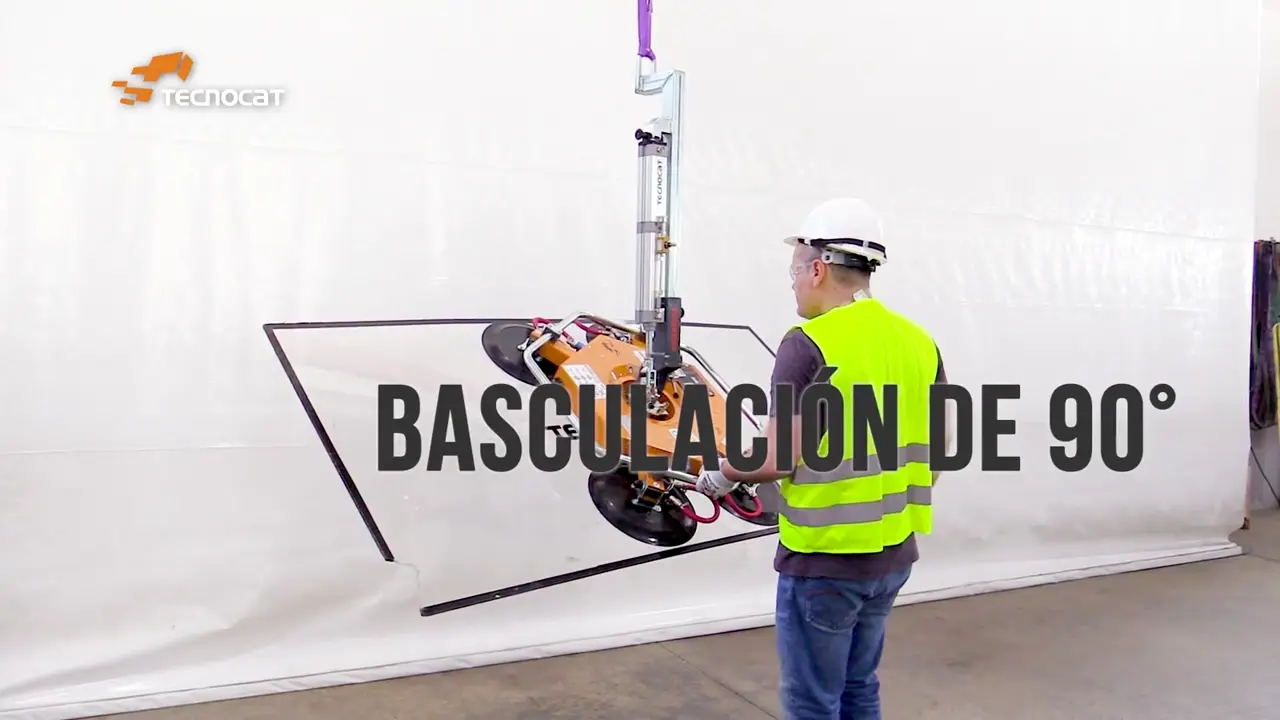

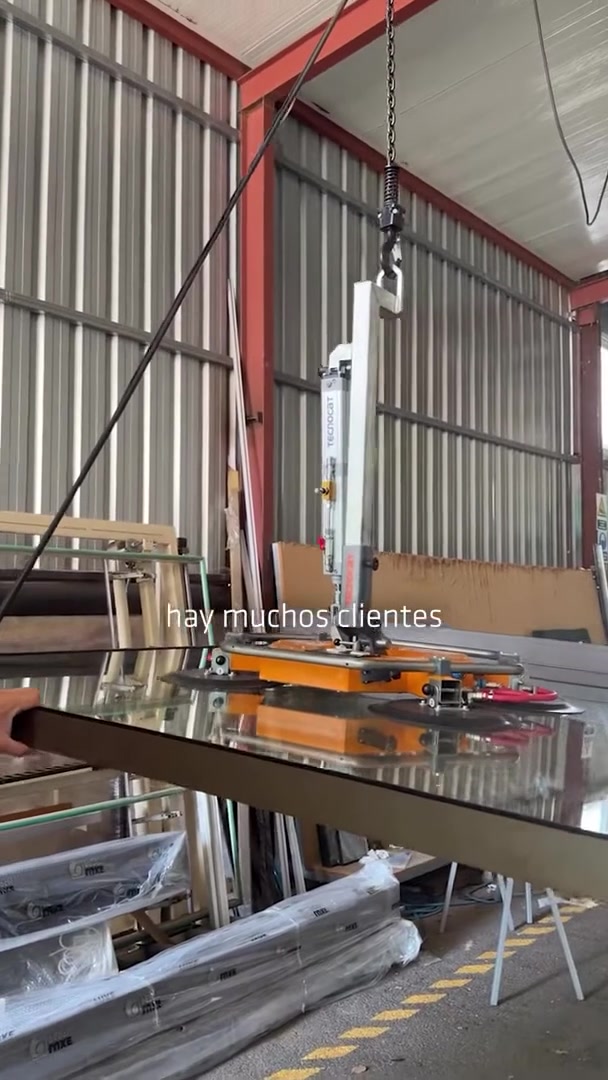

XL1-600G · Demostración
Vídeo facilitado por GLASSAMERICA. La versión, accesorios y parrilla pueden variar respecto a la configuración que se solicite.

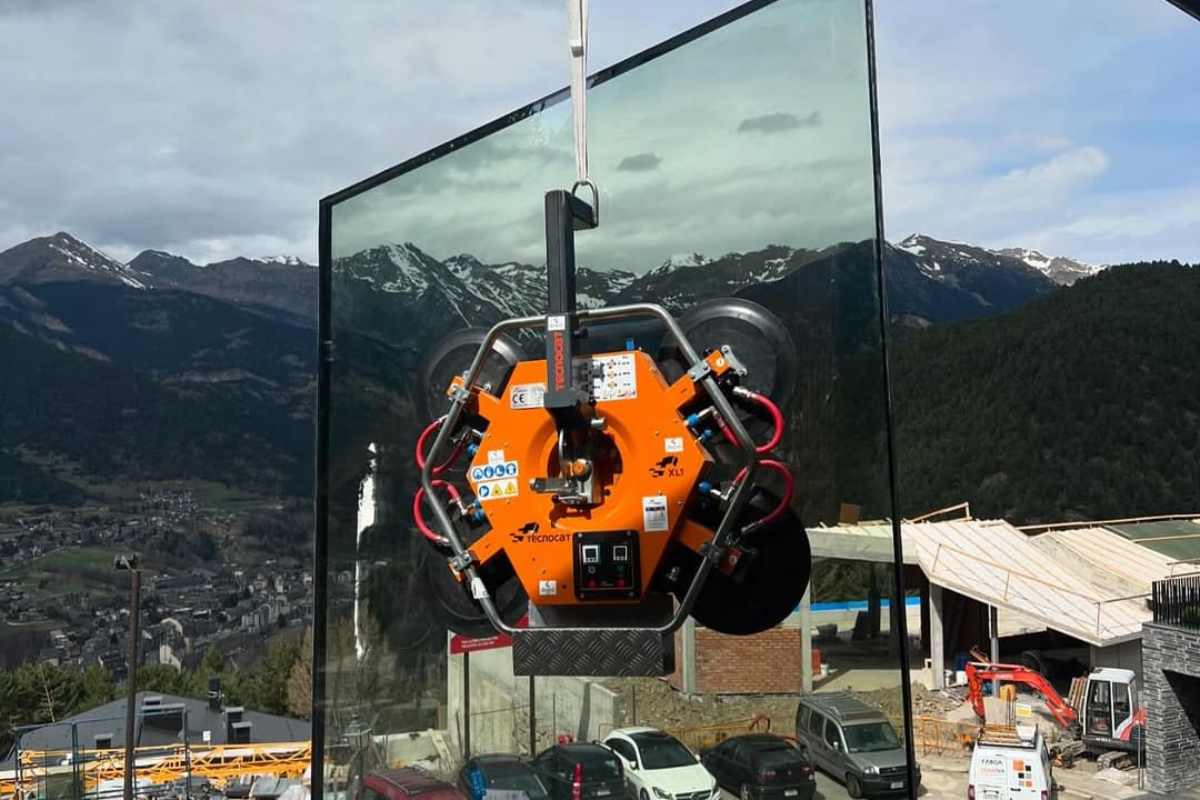

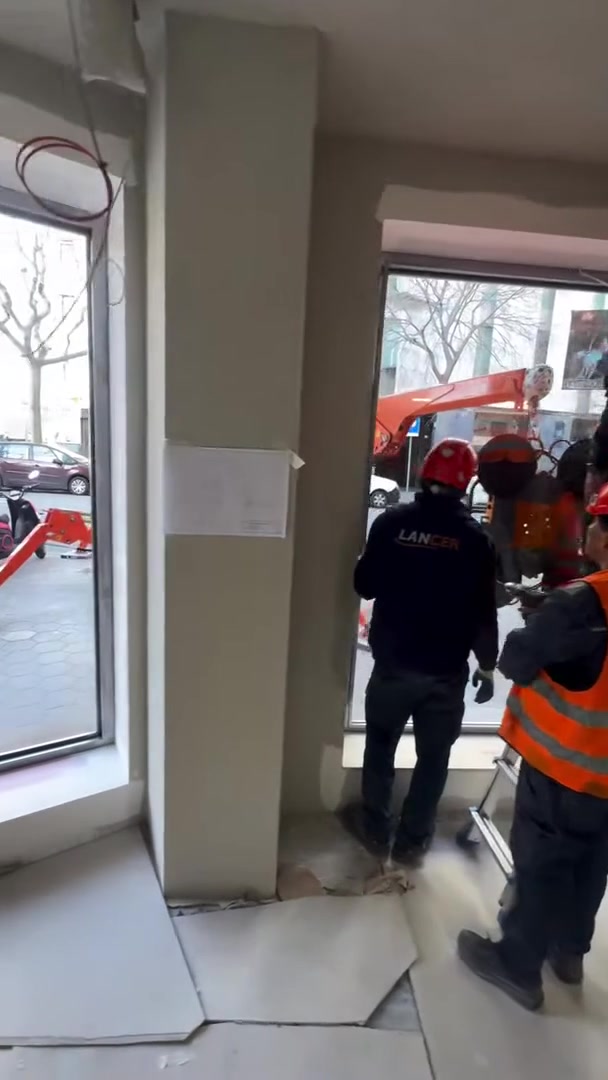

Abrir vídeo ↗Instalación XL1 en obra
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.

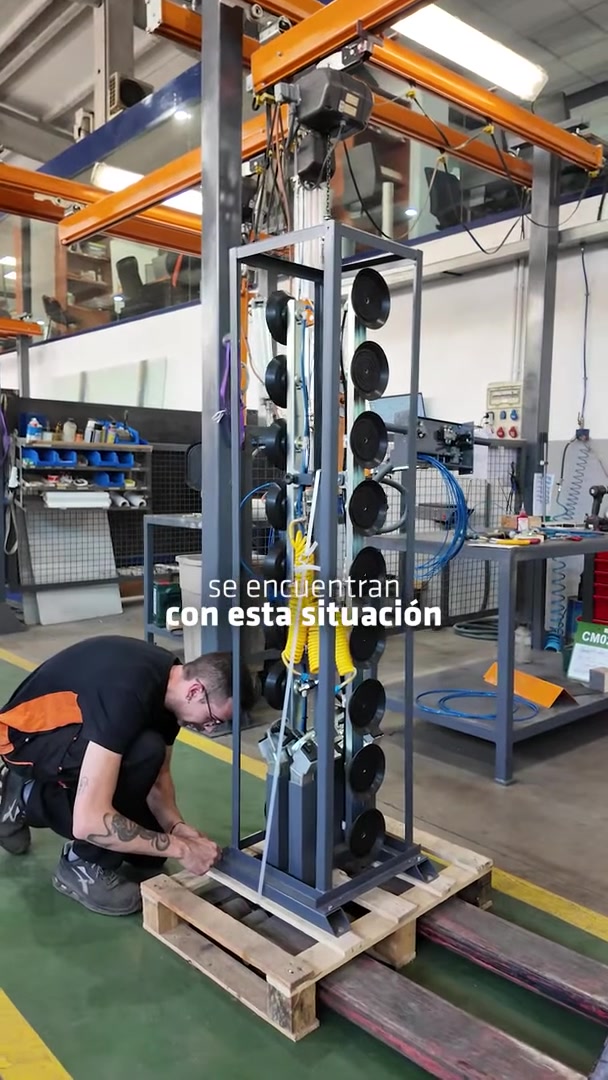

Ver original en YouTube ↗Cosas que no sabías de la XL1. Parte 1
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.
Ver original en YouTube ↗Cosas que no sabías de la XL1. Parte 2
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.
Ver original en YouTube ↗Modelo XL1 con parrilla para curvo
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.
Ver original en YouTube ↗TECNOCAT · XL1-600G
Datos técnicos.
- Capacidad de la gama
- 300–600 kg
- Tara del modelo central
- 48 kg
- Platos
- 4–8
- Accionamiento
- Batería recargable
- Rotación
- Manual, 360°
- Vacío
- Doble circuito independiente
Las cargas y taras dependen de la configuración. La tara del modelo central XL1-600G es de 48 kg. Los valores de las demás variantes corresponden a sus fichas originales.
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga | Tara |
|---|---|---|
| XL1-600G | 300 kg | 48 kg |
| XL1-600G+2 | 300 kg | 45 kg |
| XL1-600G+4 | 600 kg | 65 kg |
XL1
Abre directamente la configuración que necesitas consultar.

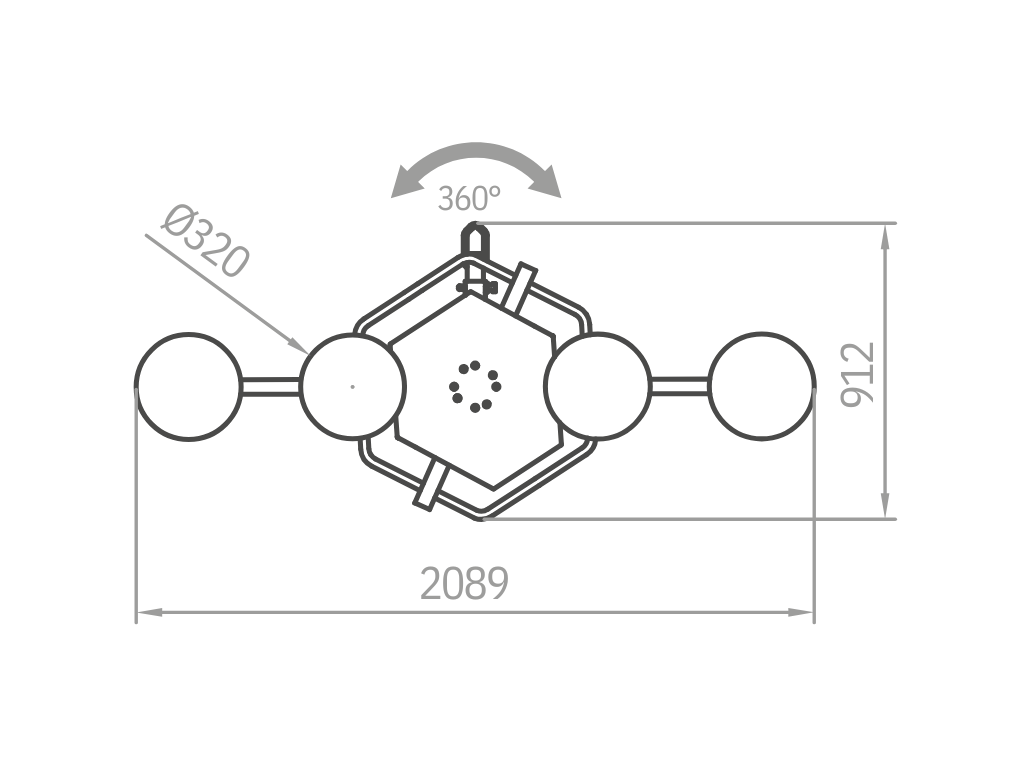

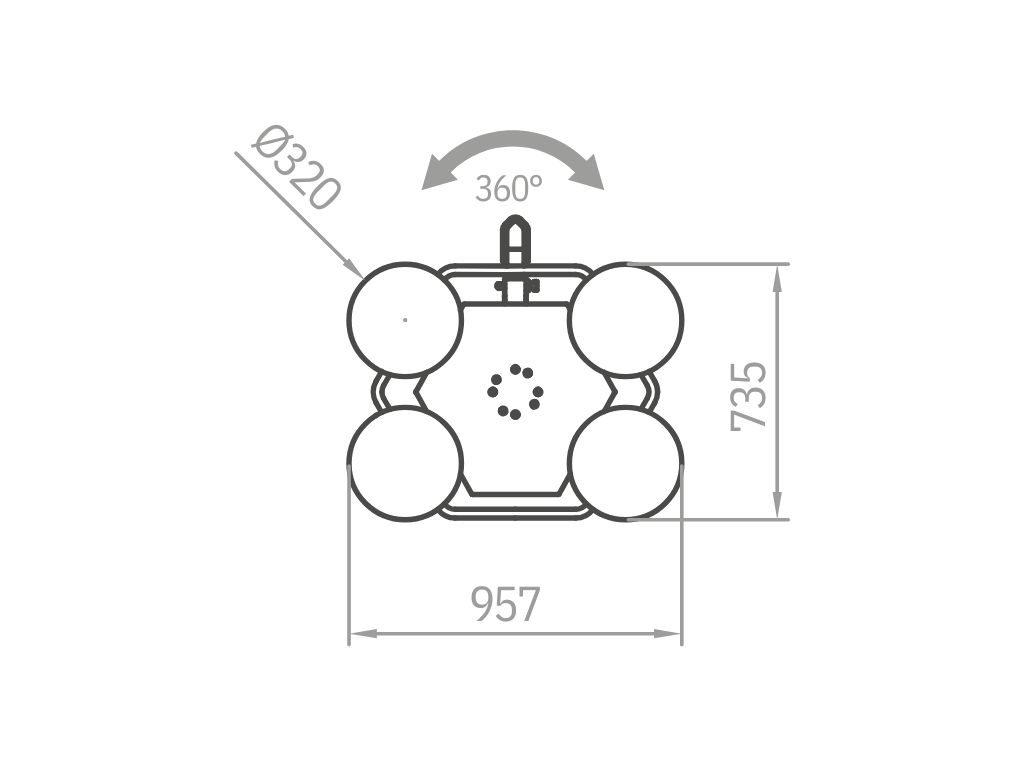

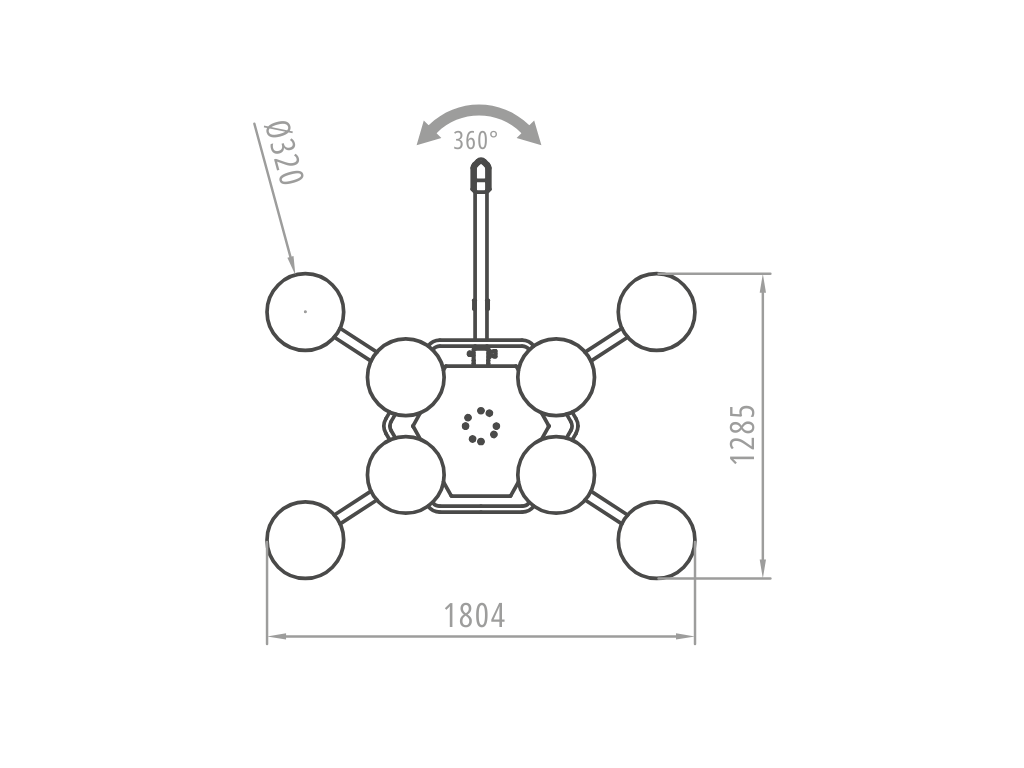

Dimensiones y montaje
Planos del fabricante.
Cada plano corresponde a la configuración indicada. Consulta el documento original para estudiar sus cotas y condiciones.

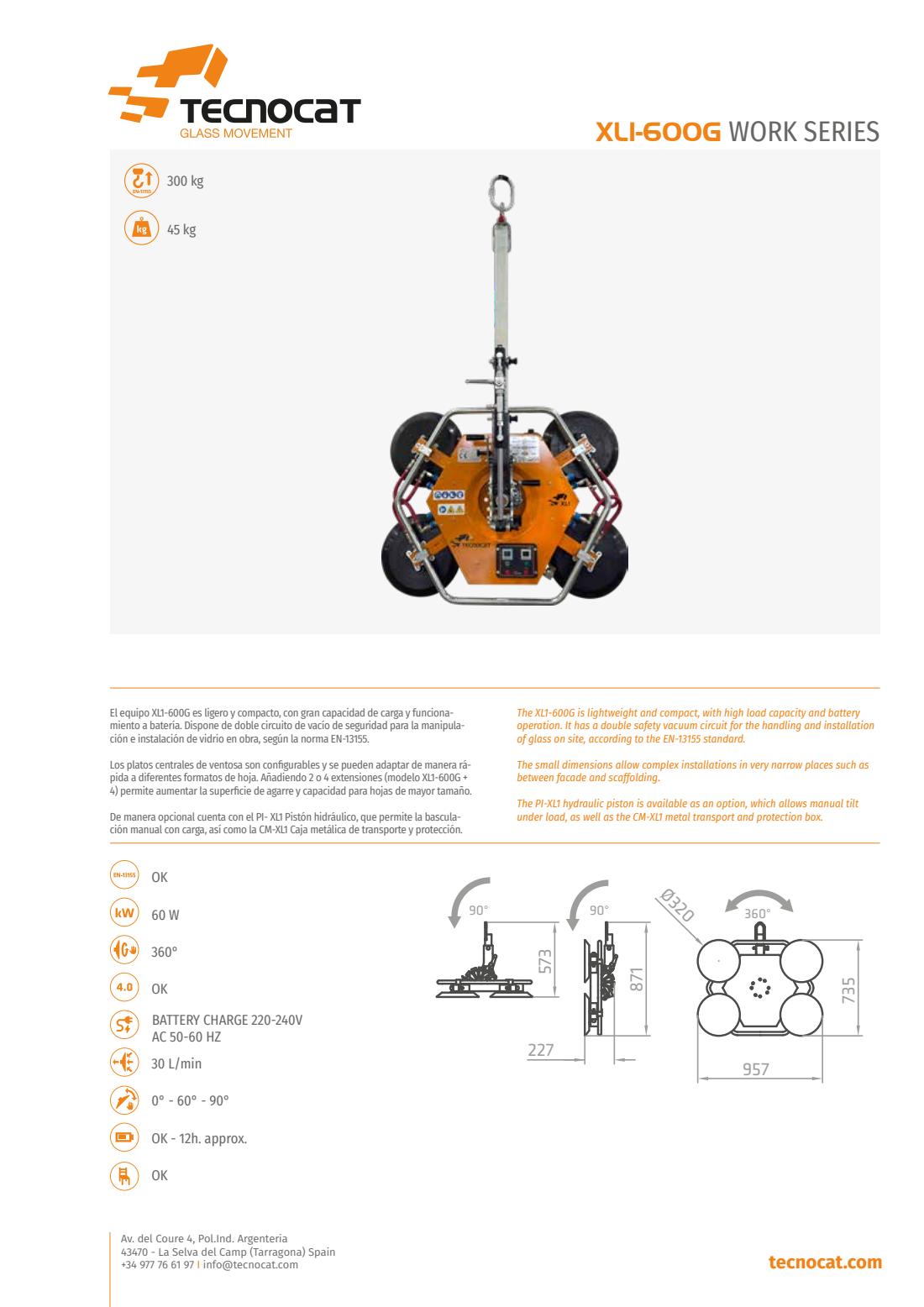

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 3 páginas
XL1
Consulta las dimensiones, las variantes y los datos del fabricante.
