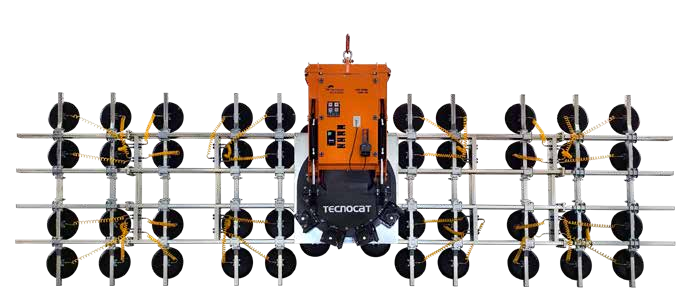

XE3-5000G

Ventosa motorizada con parrillas configurables para instalar vidrio de gran formato.

Consultar este equipo ↗Ver ficha original ↓

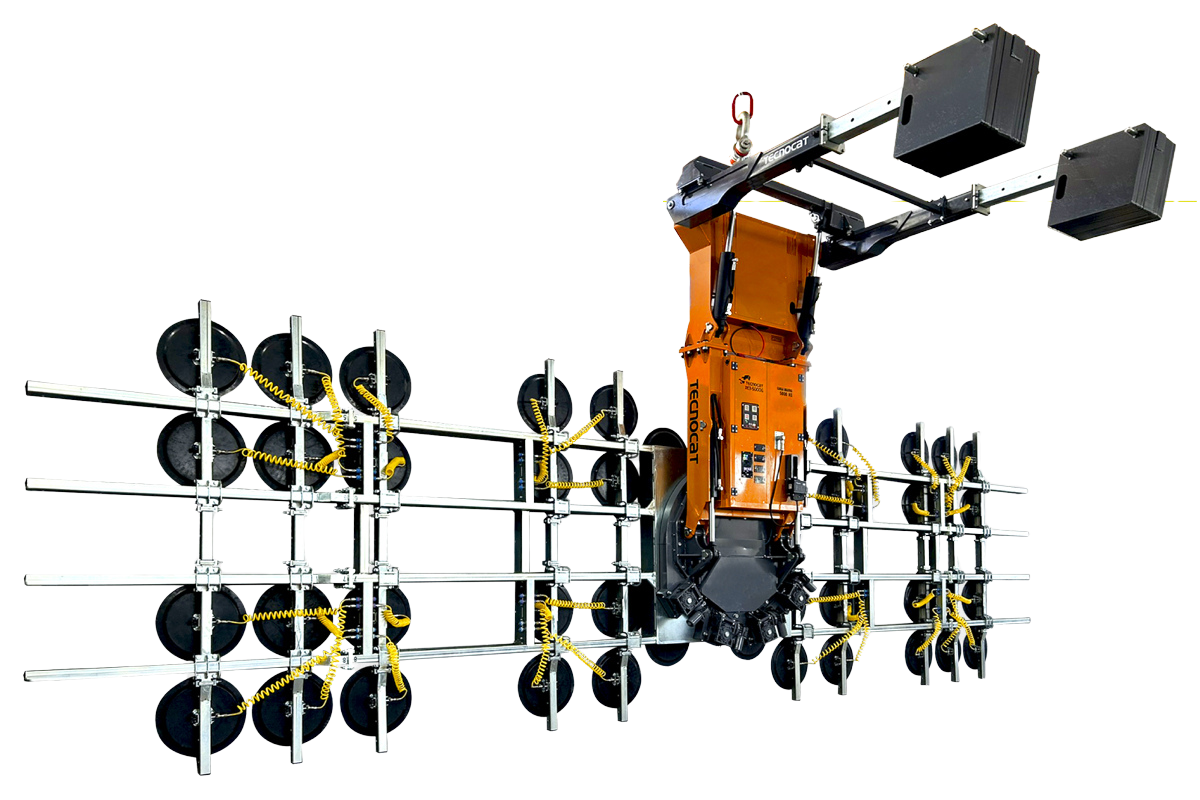

XE3-5000G · Vista 2 — XE3-5000G · Vista 11 / 4

Carga máxima en plano: 5.000 kg
Rotación: Motorizada 360°
Basculación: Motorizada 90°

En tu trabajo

Instalar vidrio en obra.

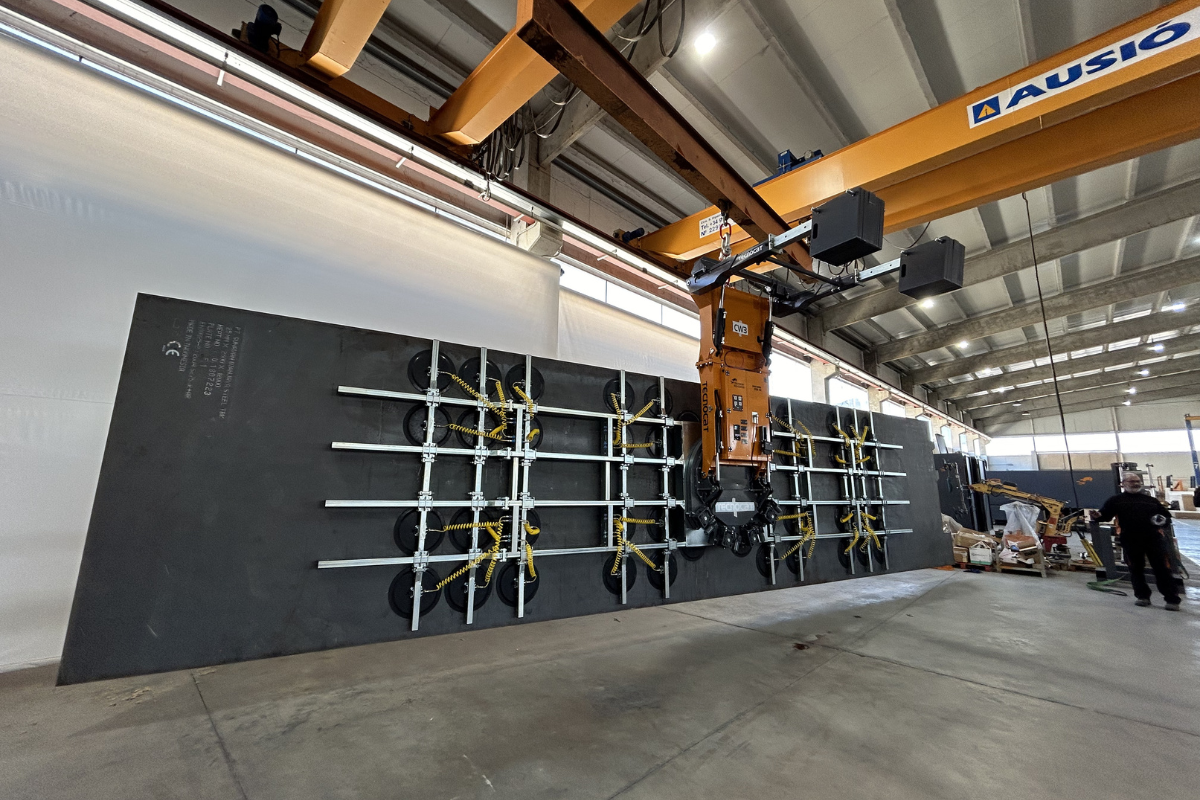

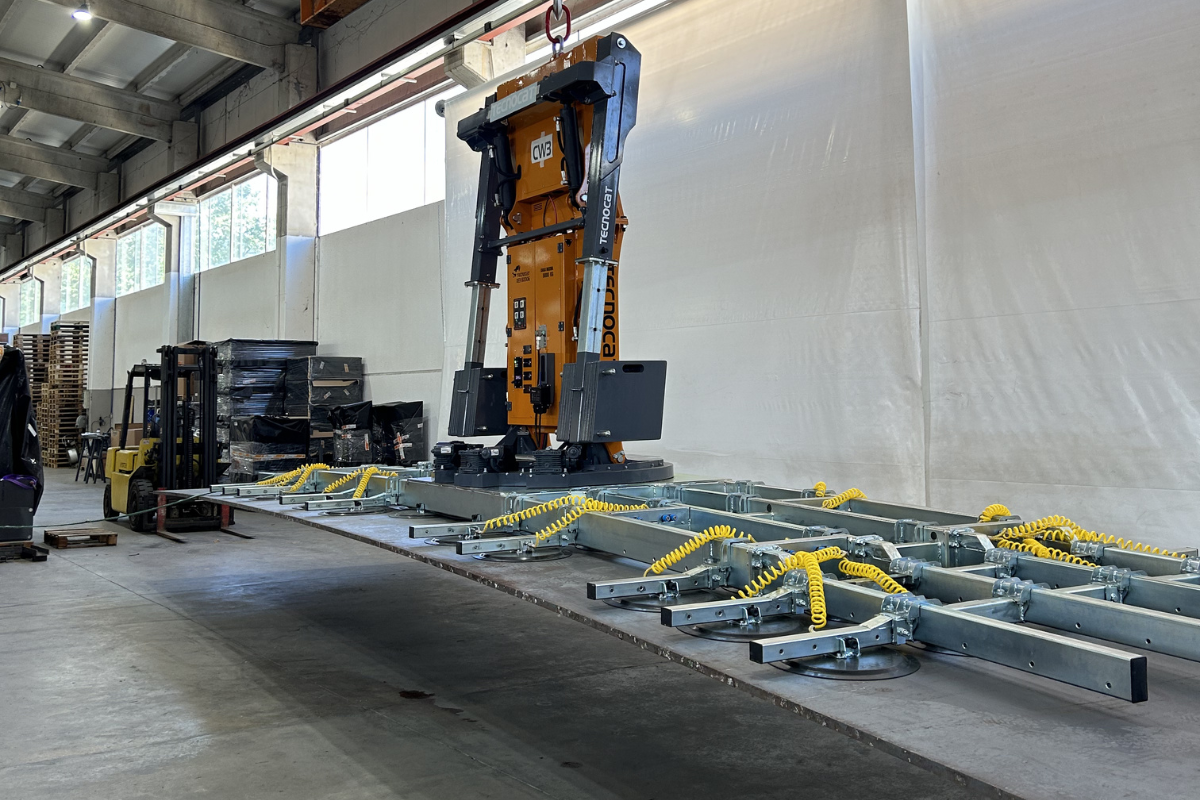

Instalación de vidrio pesado en obra.
Selección de la parrilla según geometría y superficie de agarre.

Conoce cómo trabaja

La tecnología, al detalle.

Rotación

Motorizada 360°.

Basculación

Motorizada 90°.

Alimentación

Batería recargable.

Demostraciones del equipo

El trabajo, en vídeo.

XE3-5000G - TECNOCAT WORK SERIES (TIMELAPSE)

Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.

Ver en YouTube ↗

TECNOCAT · XE3-5000G

Datos técnicos.

Carga máxima en plano: 5.000 kg
Rotación: Motorizada 360°
Basculación: Motorizada 90°
Alimentación: Batería recargable
Tara mínima: 1.342 kg

Las capacidades máximas corresponden a configuraciones concretas. El número de platos, la tara y la capacidad cambian con la parrilla. Comprobar la tabla de carga del conjunto.

Elegir el montaje

Configuraciones del equipo.

Variantes y condiciones de trabajo
Configuración	Carga	Tara
XE3-5000G · 20 platos	2500 kg	1342 kg
XE3-5000G · 28 platos	3000 kg	1560 kg
XE3-5000G · 48 platos	5000 kg	2914 kg

XE3-5000

Abre directamente la configuración que necesitas consultar.

01 XE3-5000G · 20 platos ↗02 XE3-5000G · 28 platos ↗03 XE3-5000G · 48 platos ↗

Dimensiones y montaje

Planos del fabricante.

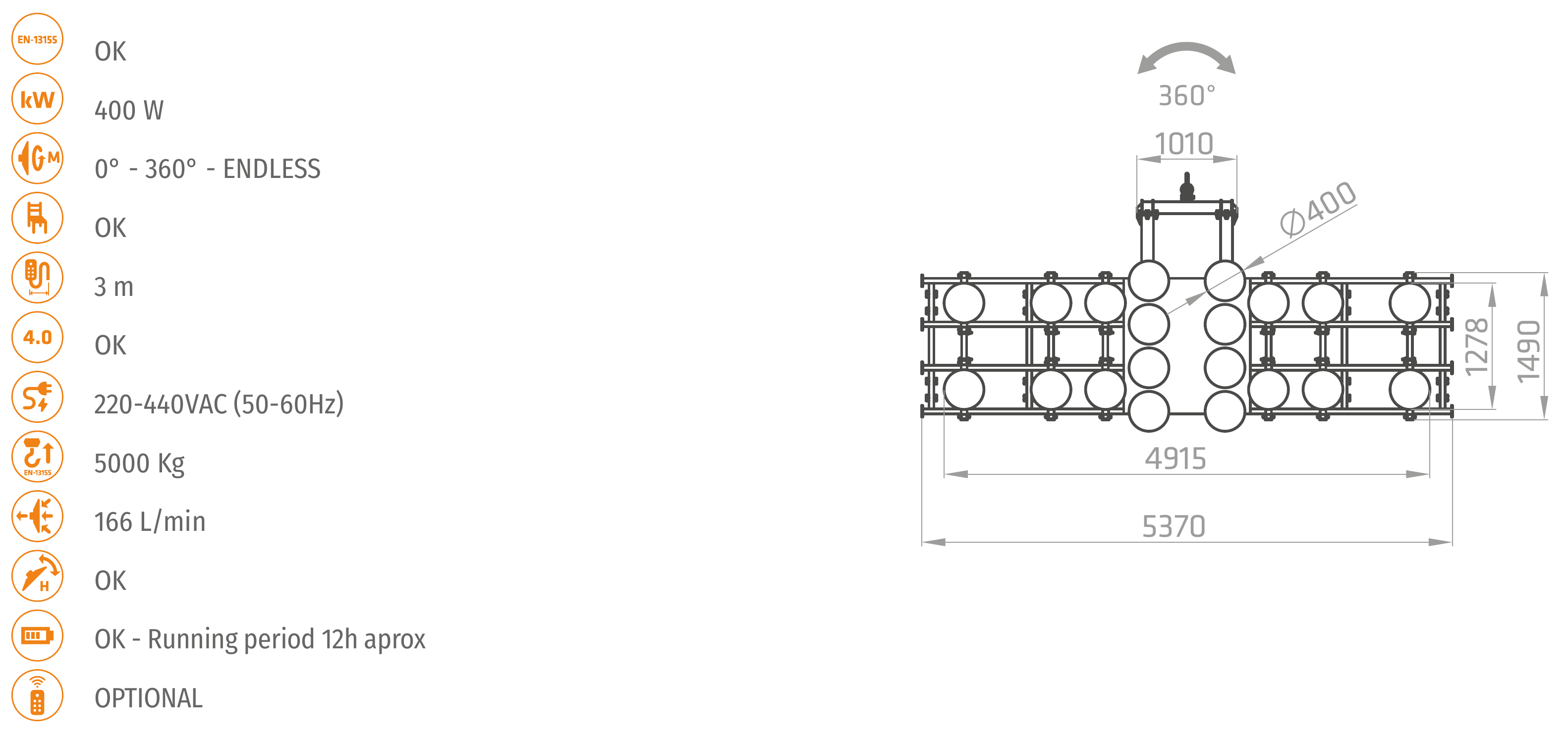

XE3-5000G · 20 platos · Vistas y dimensiones

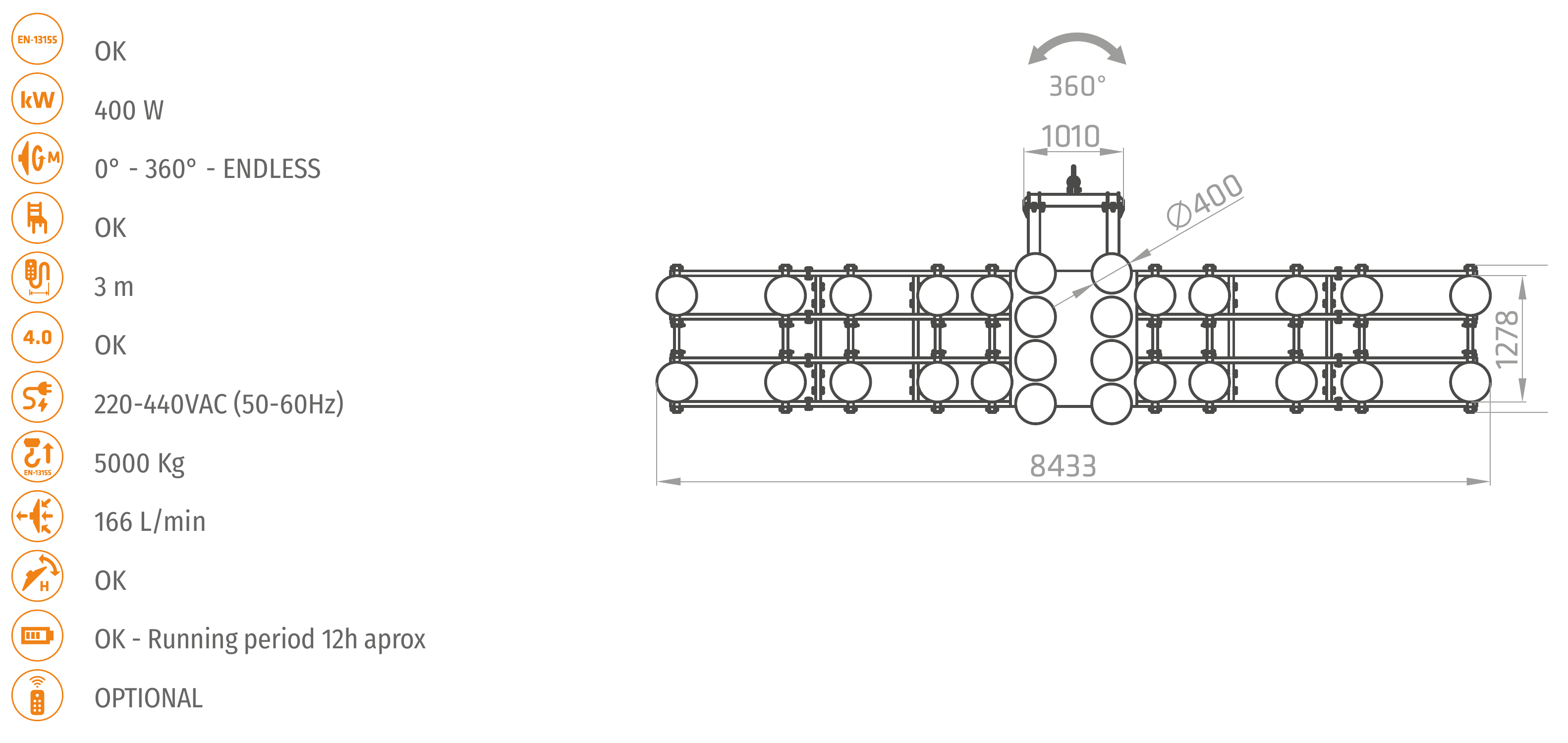

XE3-5000G · 28 platos · Vistas y dimensiones

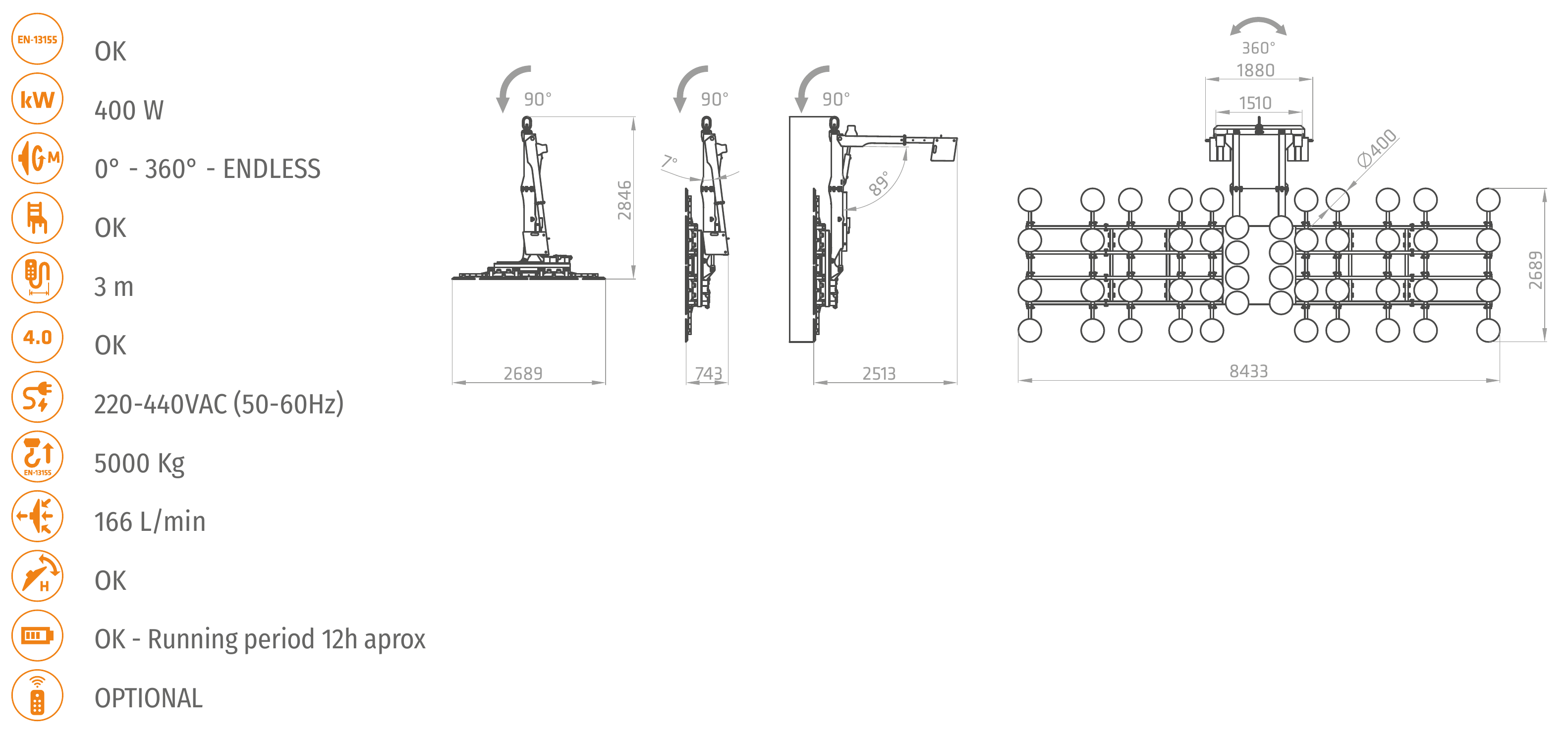

XE3-5000G · 48 platos · Vistas y dimensiones

Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

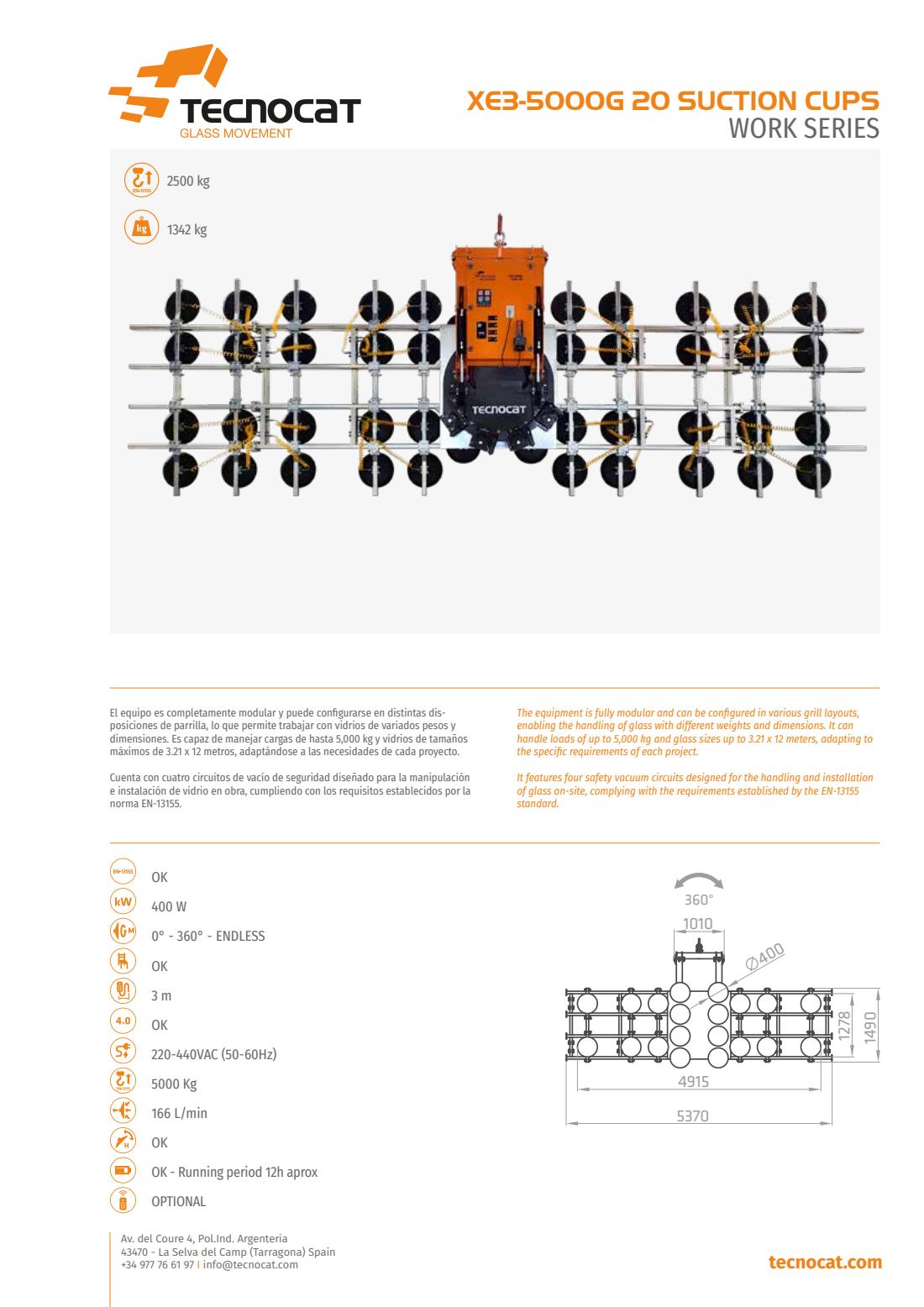

Documentación TECNOCAT
