Carga máxima en curvo
800 kg.
TECNOCAT · Ventosas para obra ↗

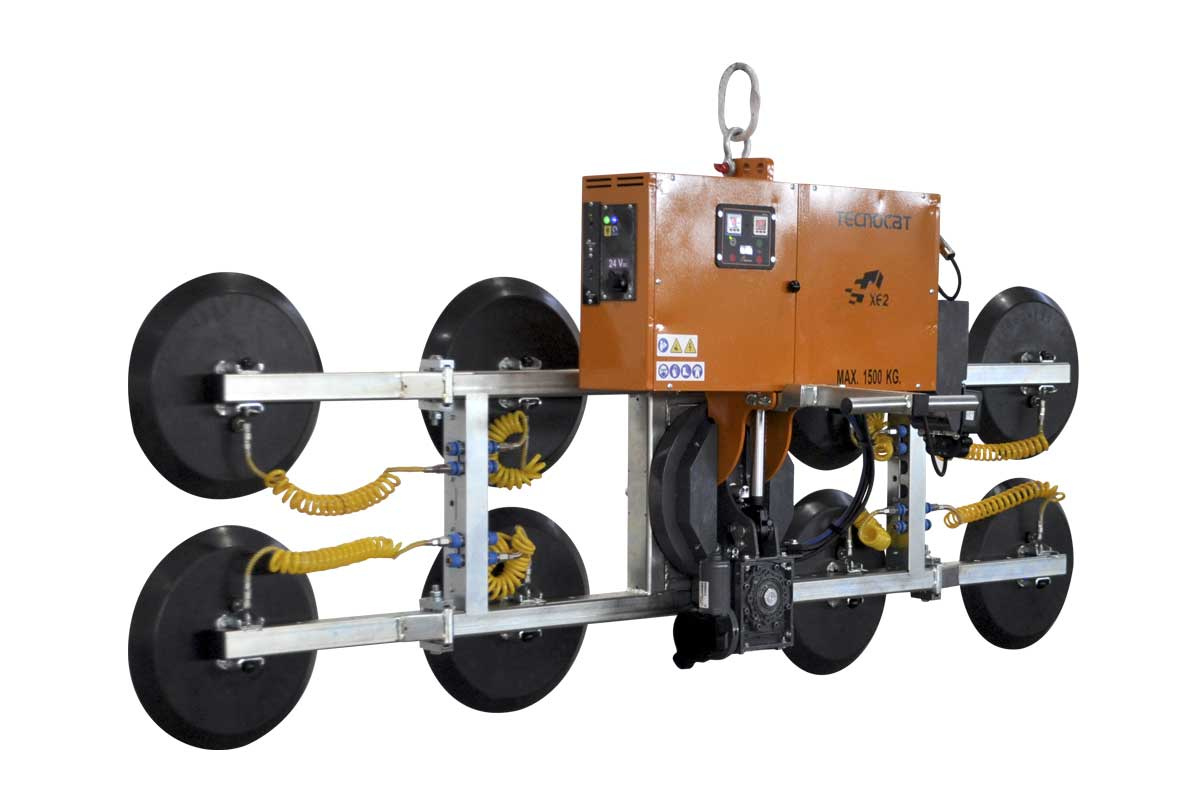

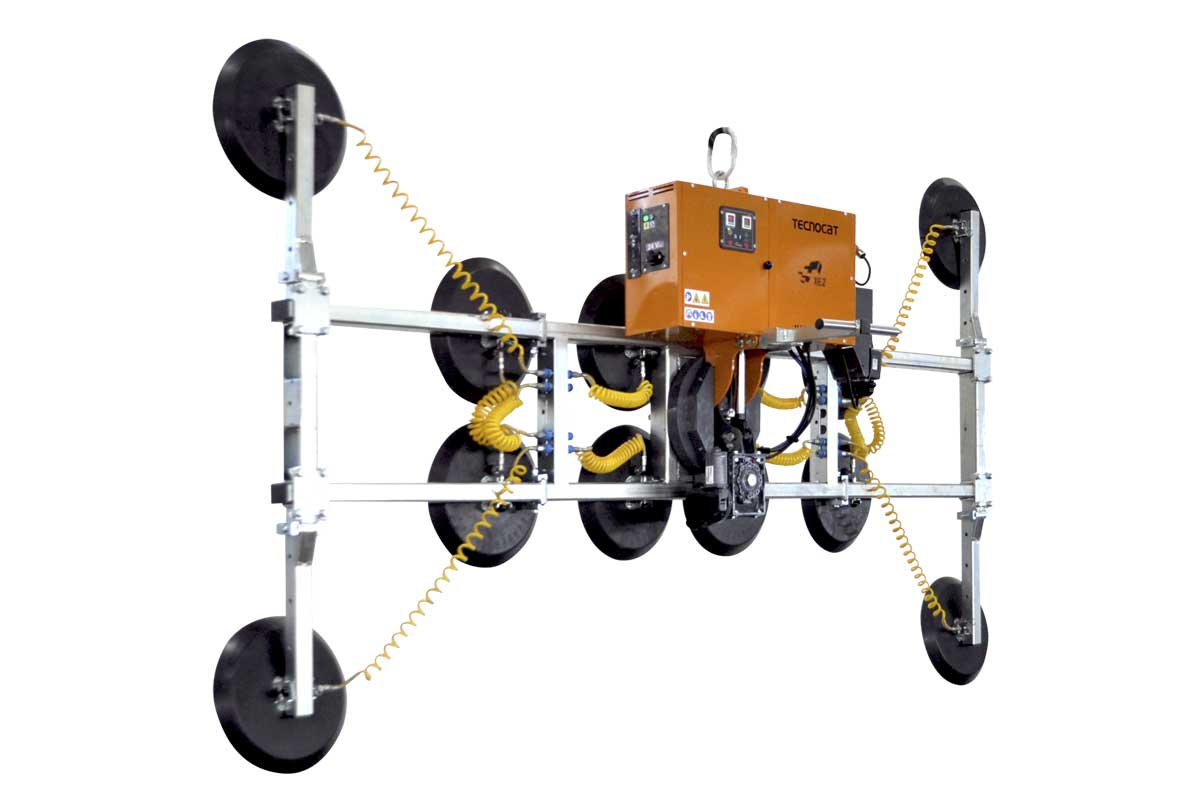

XE2-1500G
Ventosa motorizada con parrillas configurables para instalar vidrio de gran formato.
- Carga máxima en plano
- 1.500 kg
- Carga máxima en curvo
- 800 kg
- Rotación
- Motorizada 360°
En tu trabajo

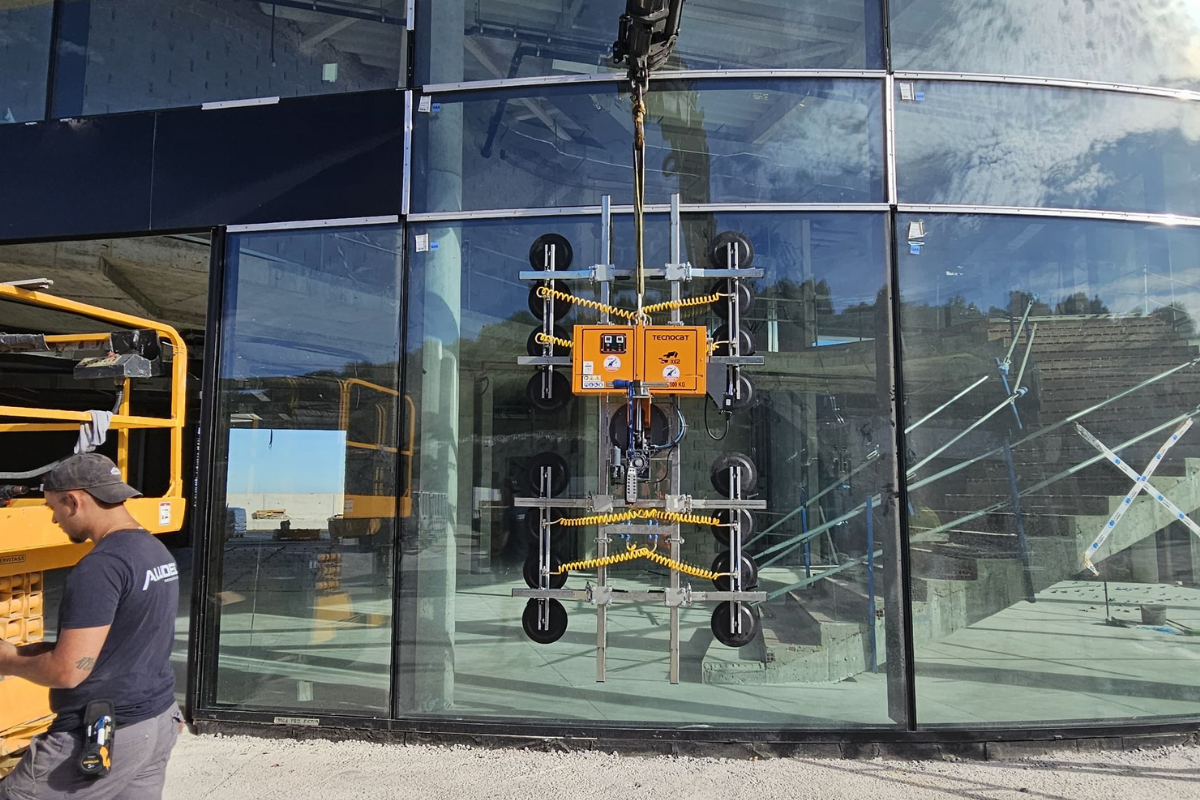

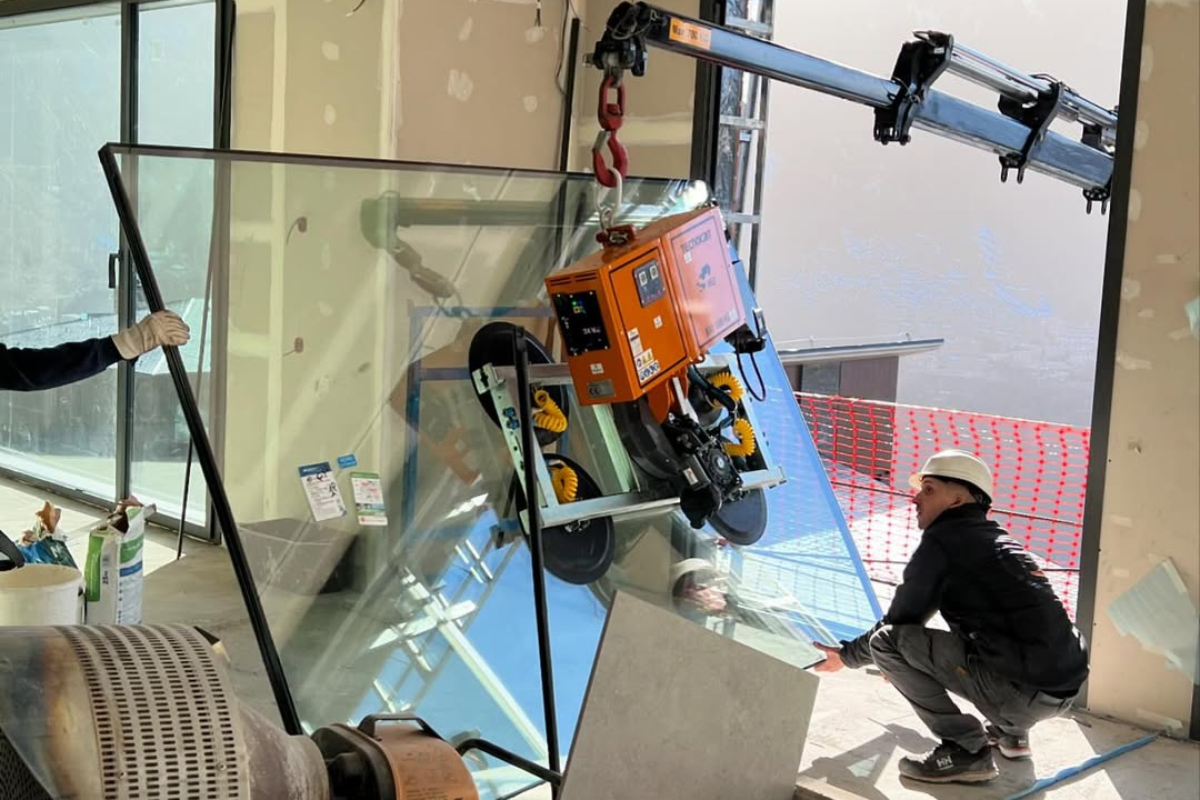

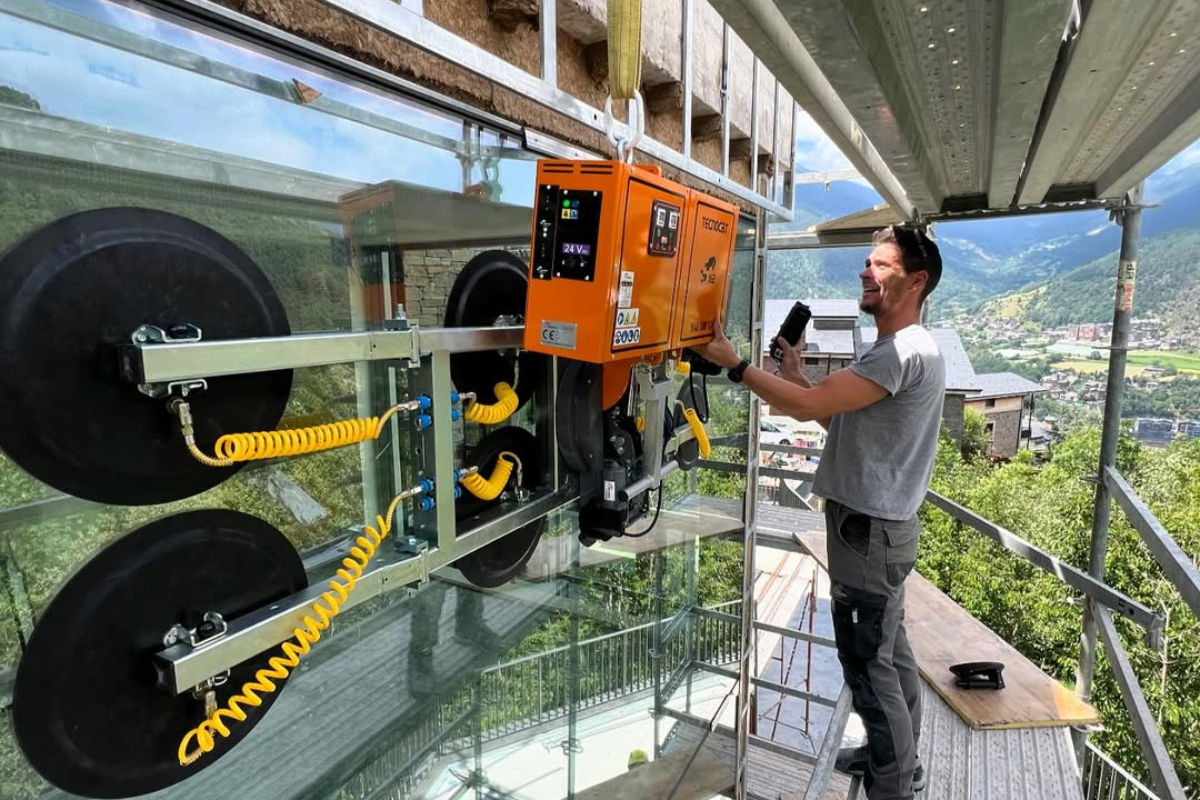

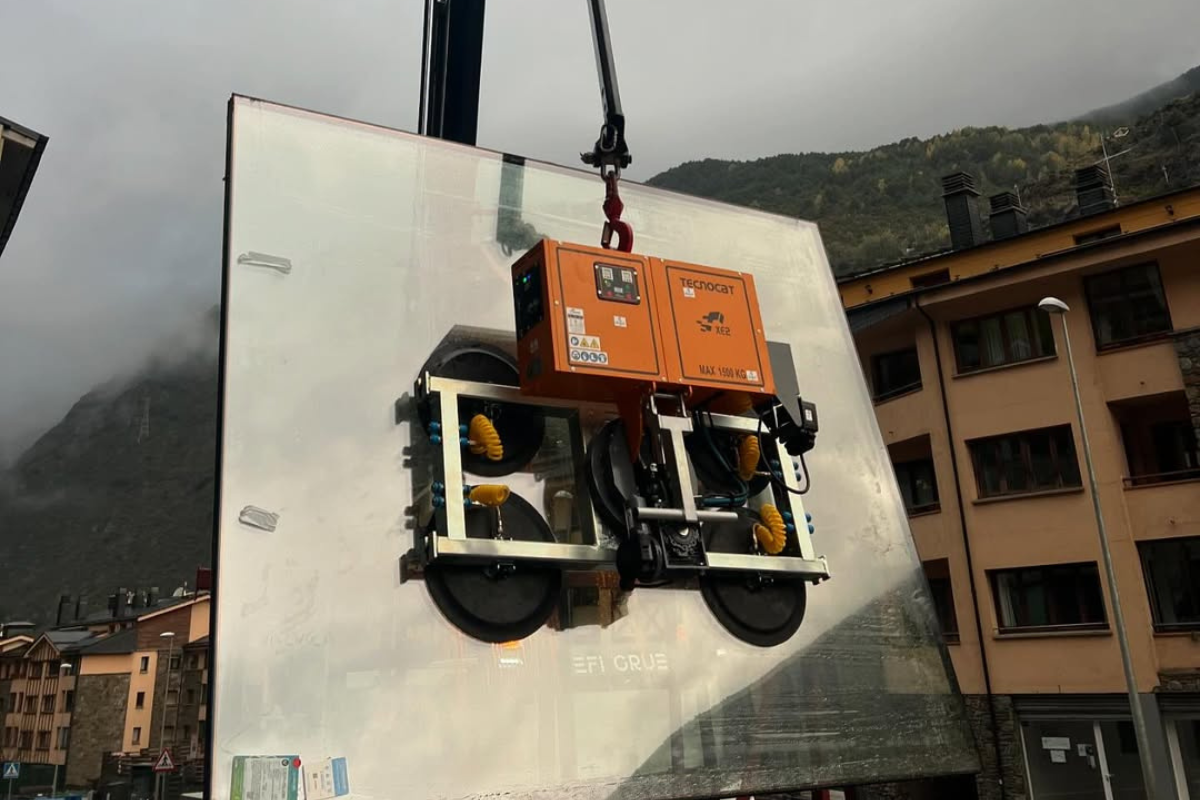

Instalar vidrio en obra.

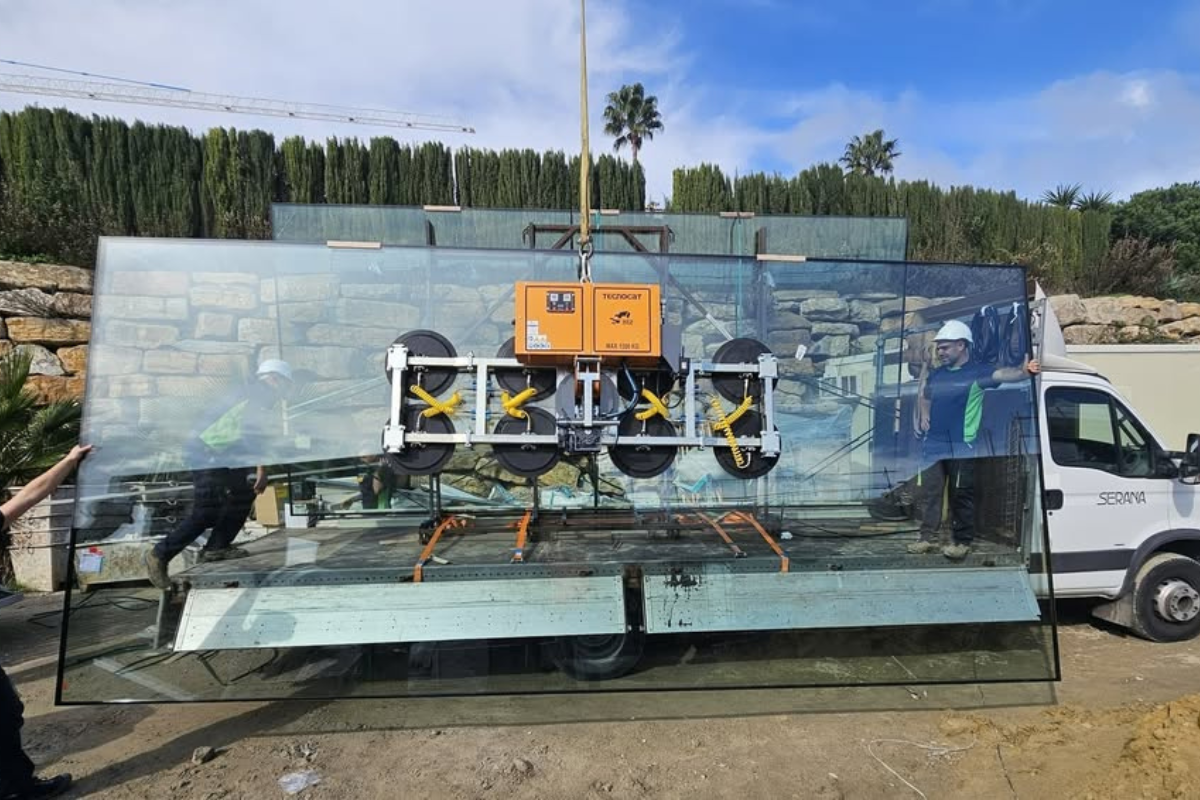

- Instalación de vidrio pesado en obra.
- Selección de la parrilla según geometría y superficie de agarre.
Conoce cómo trabaja
La tecnología, al detalle.
Rotación
Motorizada 360°.
Basculación
Motorizada 90°.
TECNOCAT · XE2-1500G
Datos técnicos.
- Carga máxima en plano
- 1.500 kg
- Carga máxima en curvo
- 800 kg
- Rotación
- Motorizada 360°
- Basculación
- Motorizada 90°
- Alimentación
- Batería recargable
- Tara mínima
- 158 kg
Las capacidades máximas corresponden a configuraciones concretas. El número de platos, la tara y la capacidad cambian con la parrilla. Comprobar la tabla de carga del conjunto.
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga indicada | Carga EN 13155 | Tara |
|---|---|---|---|
| XE2-1500G-A | 1000 kg | 500 kg | 158 kg |
| XE2-1500G-C | 1500 kg | 1000 kg | 190 kg |
| XE2-1500G-E | 1500 kg | 1500 kg | 249 kg |
| XE2-1500G + 2KIT CURVO | 400 kg | 400 kg | 200 kg |
| XE2-1500G + 4KIT CURVO | 800 kg | 800 kg | 270 kg |
XE2-1500
Abre directamente la configuración que necesitas consultar.

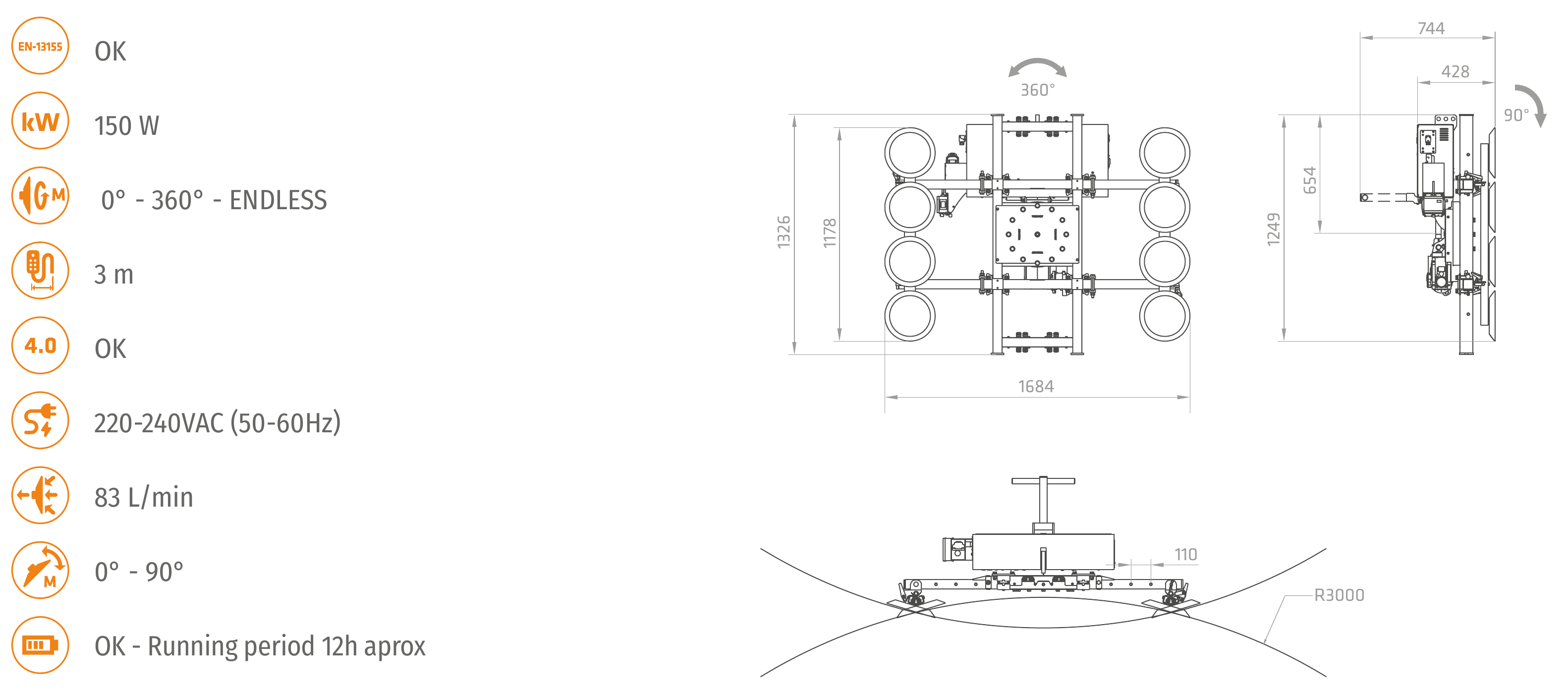

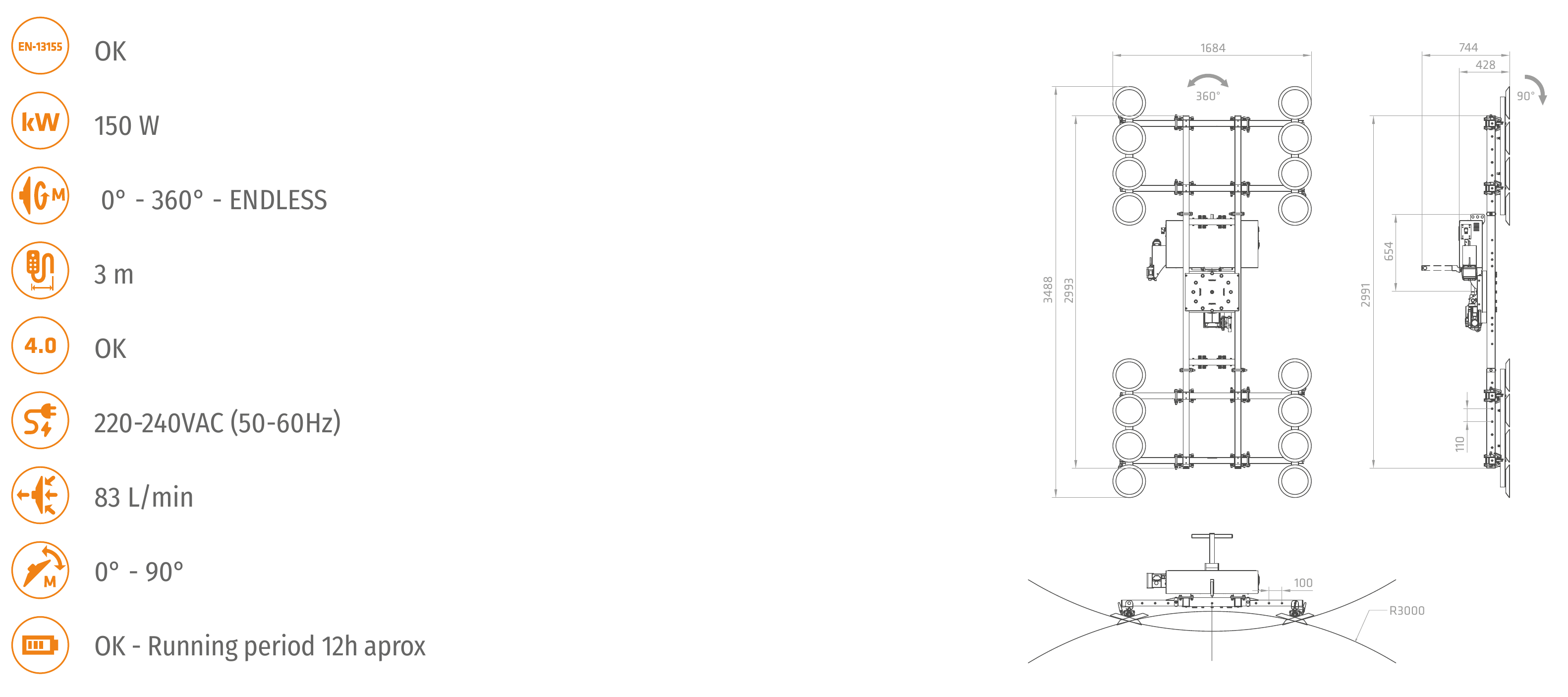

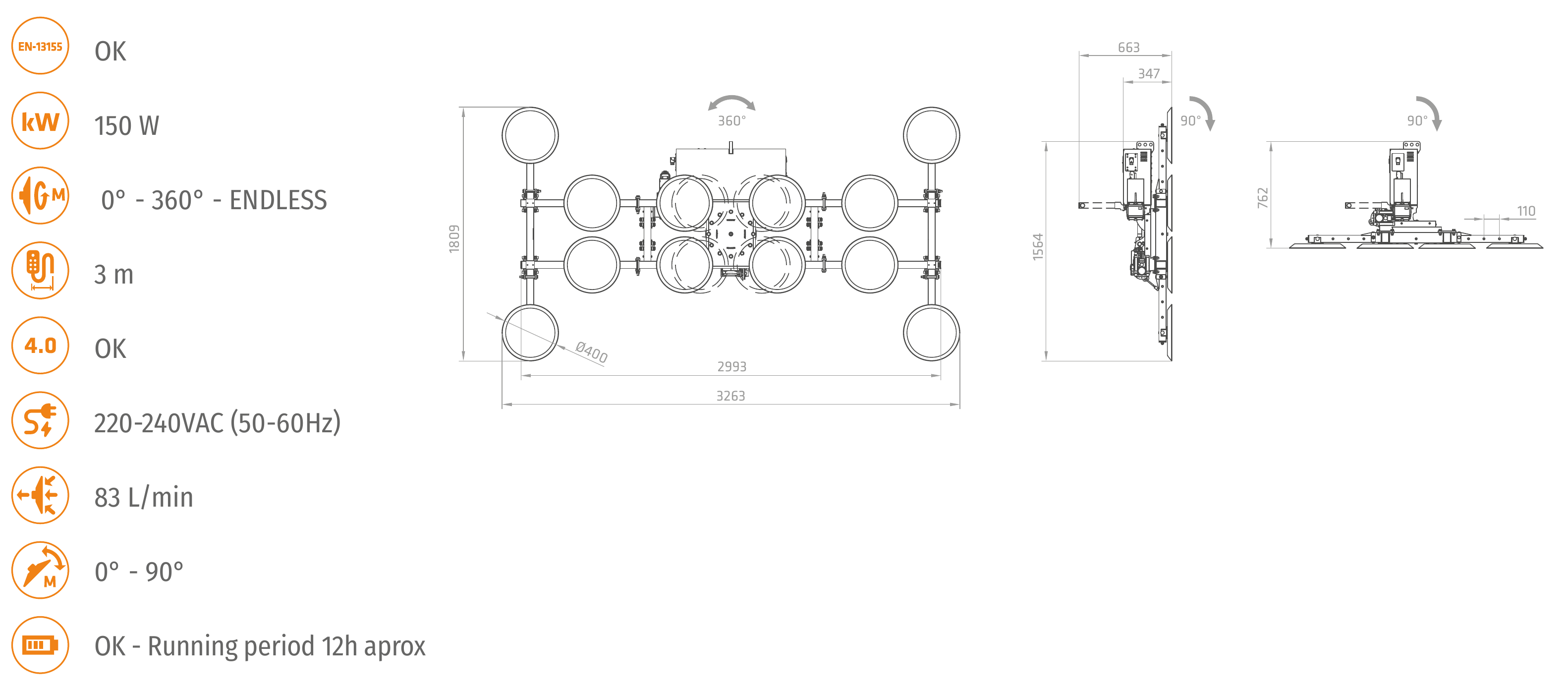

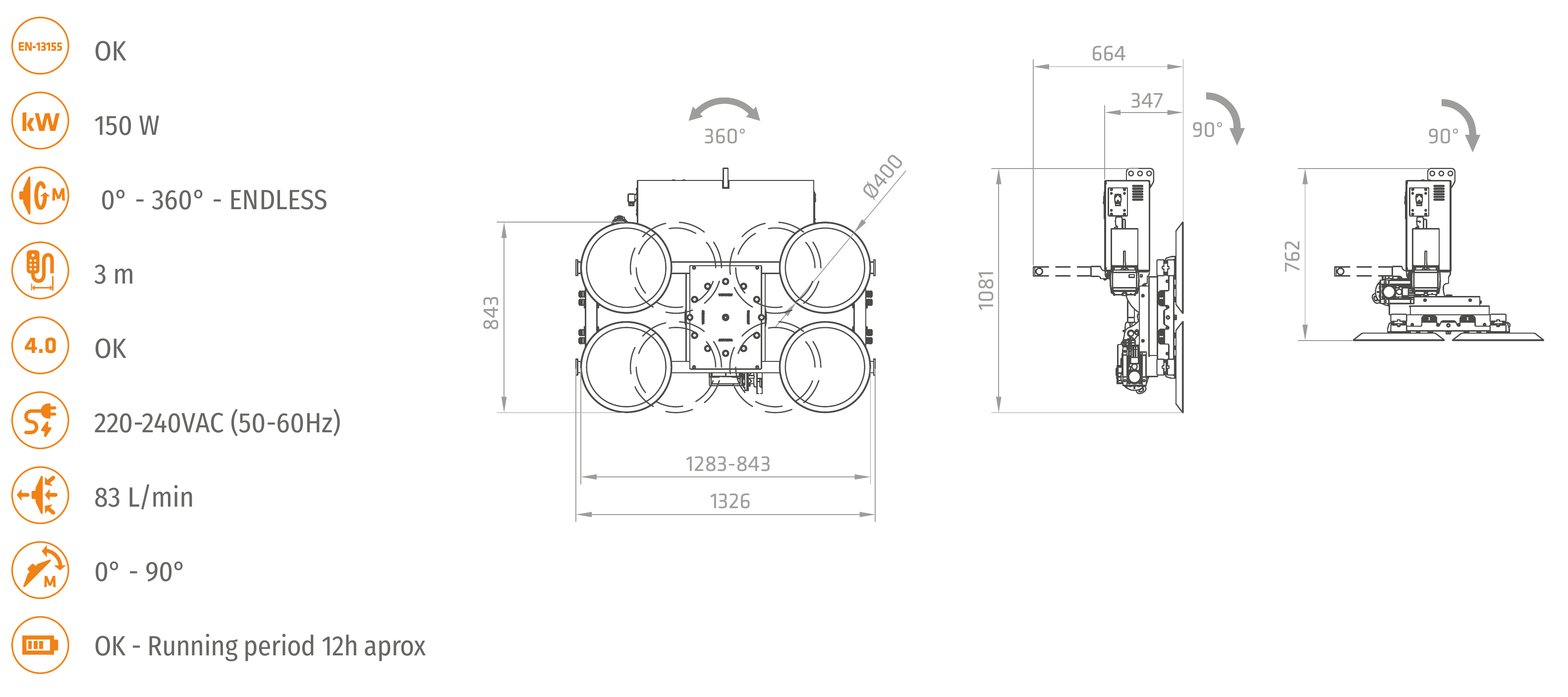

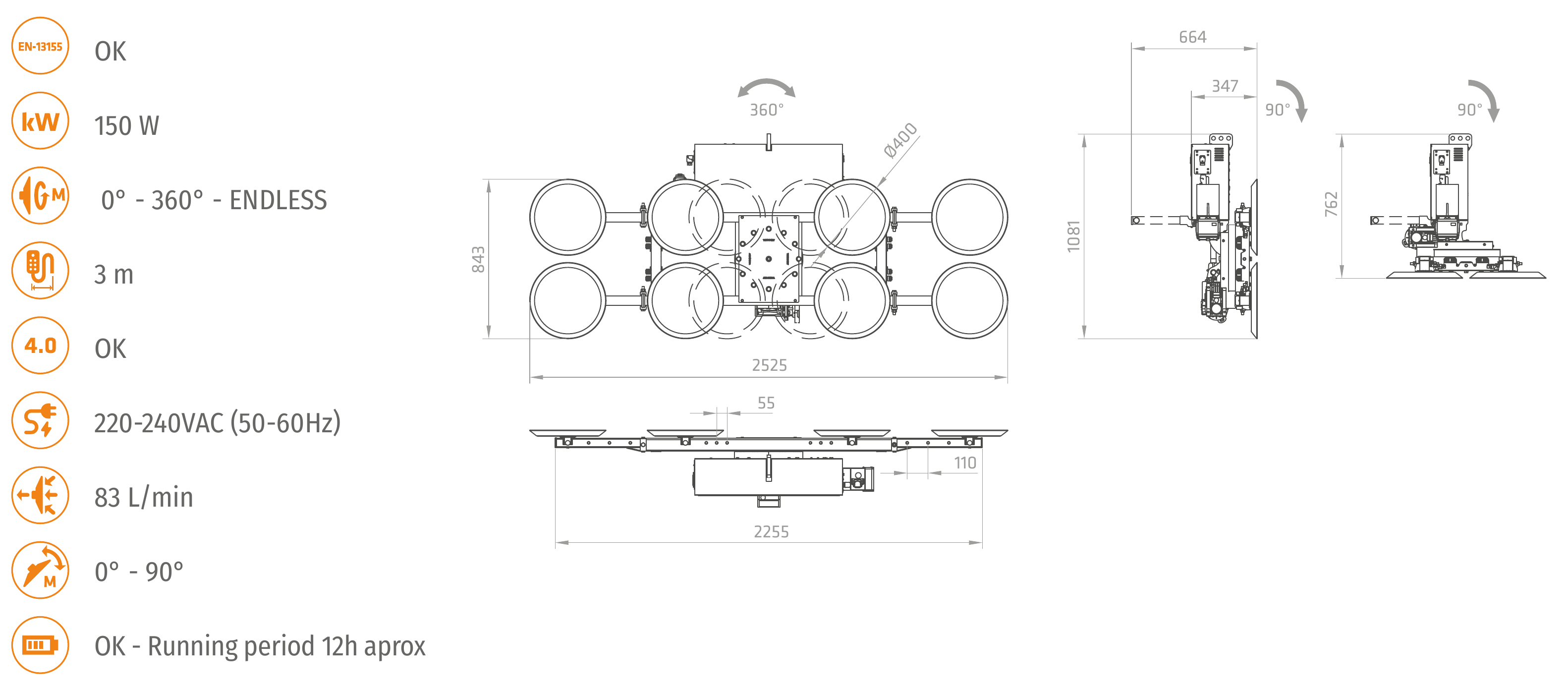

Dimensiones y montaje
Planos del fabricante.
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

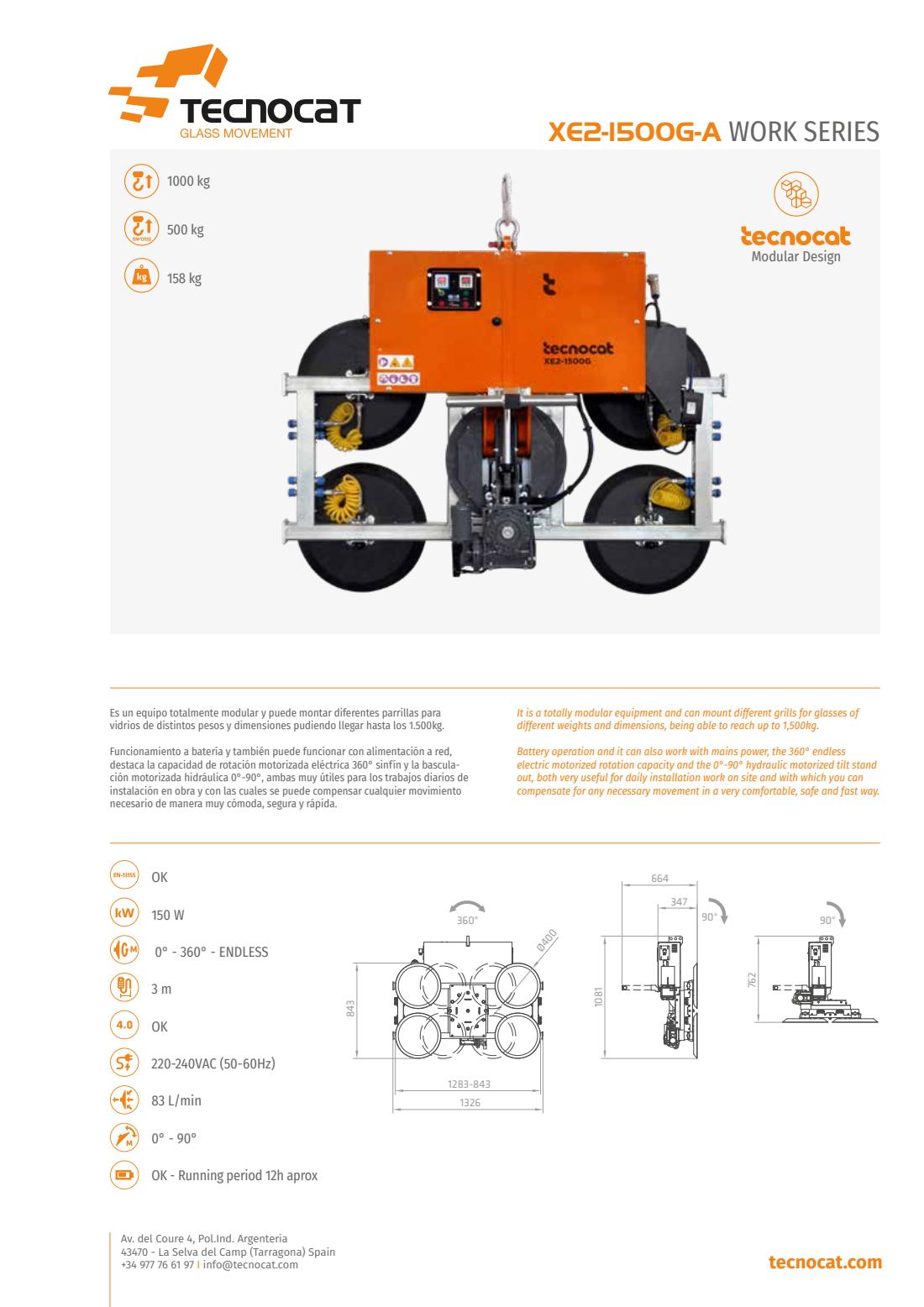

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 5 páginas
XE2-1500
Consulta las dimensiones, las variantes y los datos del fabricante.
