Carga máxima en curvo
1.600 kg.
TECNOCAT · Ventosas para obra ↗

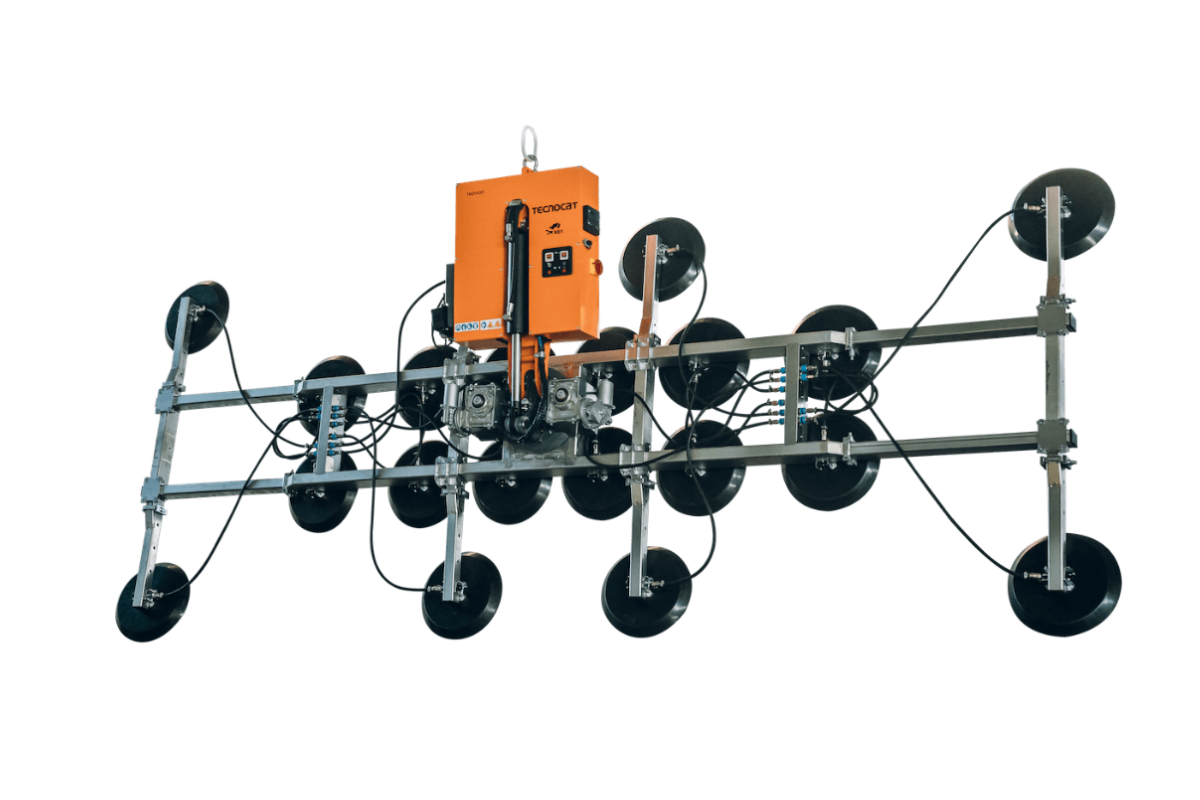

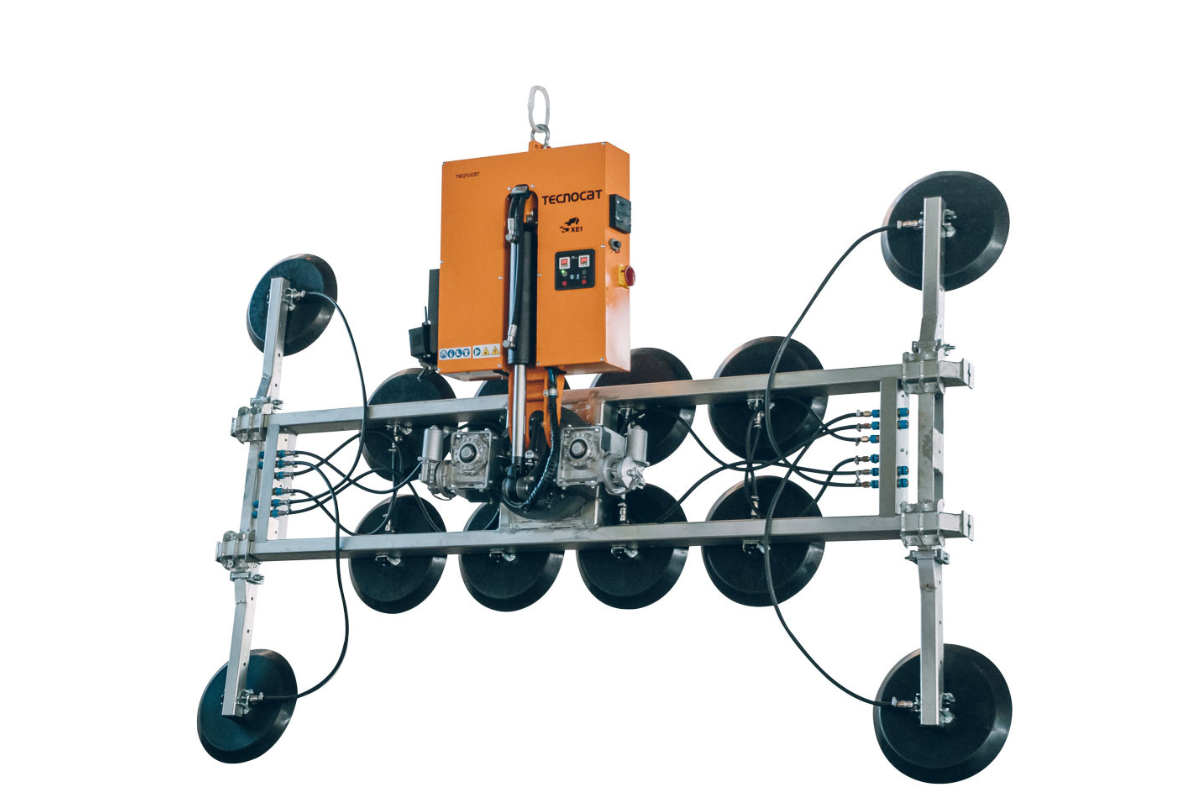

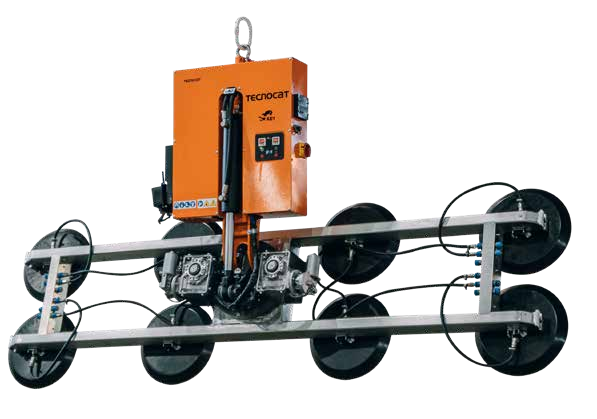

XE1-2500
Manipulación motorizada de vidrio de gran formato, con parrillas para vidrio plano o curvo.
- Carga máxima en plano
- 2.500 kg
- Carga máxima en curvo
- 1.600 kg
- Movimientos
- Rotación y basculación motorizadas
En tu trabajo
Instalar vidrio en obra.
- Elevación de hojas de gran formato.
- Instalación con parrilla seleccionada según la geometría del vidrio.
Conoce cómo trabaja
La tecnología, al detalle.
Movimientos
Rotación y basculación motorizadas.
Configuración
Modular.
Demostraciones del equipo
El trabajo, en vídeo.

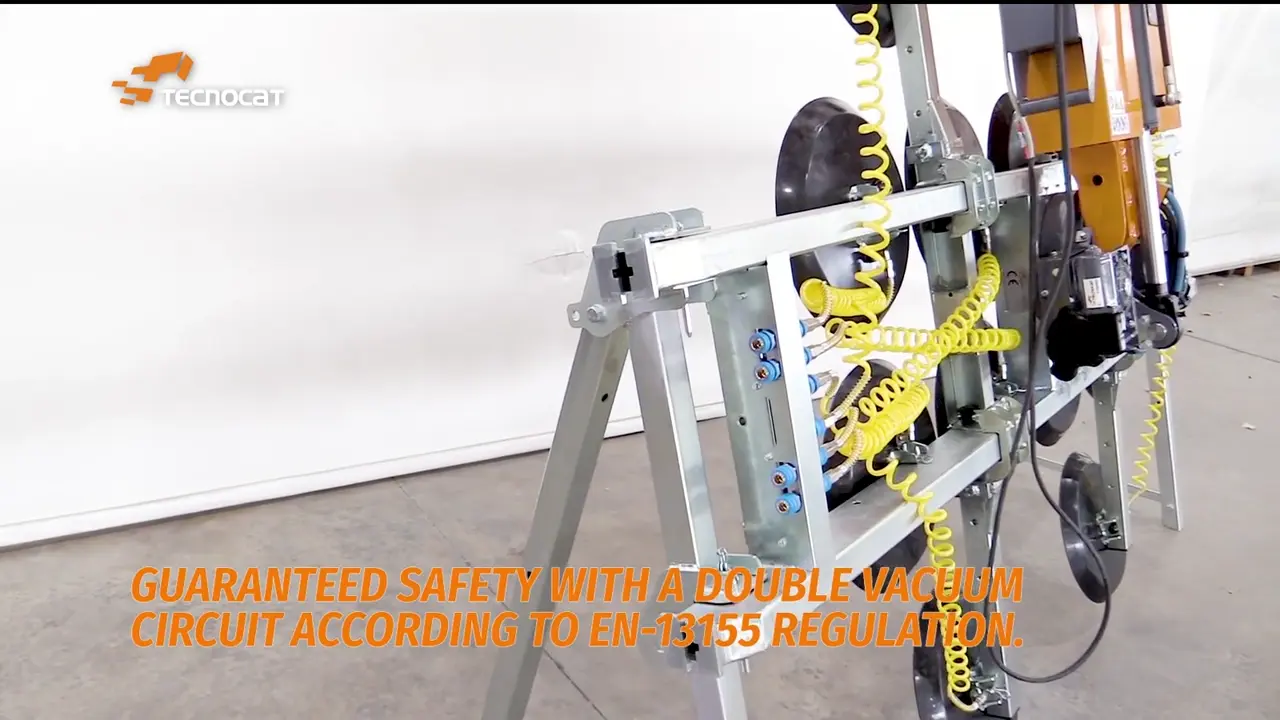

XE1-2500 · Demostración
Vídeo facilitado por GLASSAMERICA. La versión, accesorios y parrilla pueden variar respecto a la configuración que se solicite.
Abrir vídeo ↗XE1-2500G – TECNOCAT WORK SERIES
Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.
Ver en YouTube ↗TECNOCAT · XE1-2500
Datos técnicos.
- Carga máxima en plano
- 2.500 kg
- Carga máxima en curvo
- 1.600 kg
- Movimientos
- Rotación y basculación motorizadas
- Configuración
- Modular
- Alimentación
- Batería; opción a red
La capacidad depende de la parrilla y del número de platos. Confirma el montaje y la carga admisible para el formato de tu vidrio.
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga indicada | Carga EN 13155 | Tara |
|---|---|---|---|
| XE1-2500G-A | 2000 kg | 1000 kg | 230 kg |
| XE1-2500G-B | 2500 kg | 1500 kg | 280 kg |
| XE1-2500G-C | 2500 kg | 2500 kg | 370 kg |
| XE1-2500G + 4KIT CURVO | 800 kg | 800 kg | 295 kg |
| XE1-2500G + 6KIT CURVO | 1200 kg | 1200 kg | 375 kg |
| XE1-2500G + 8KIT CURVO | 1600 kg | 1600 kg | 420 kg |
XE1-2500
Abre directamente la configuración que necesitas consultar.

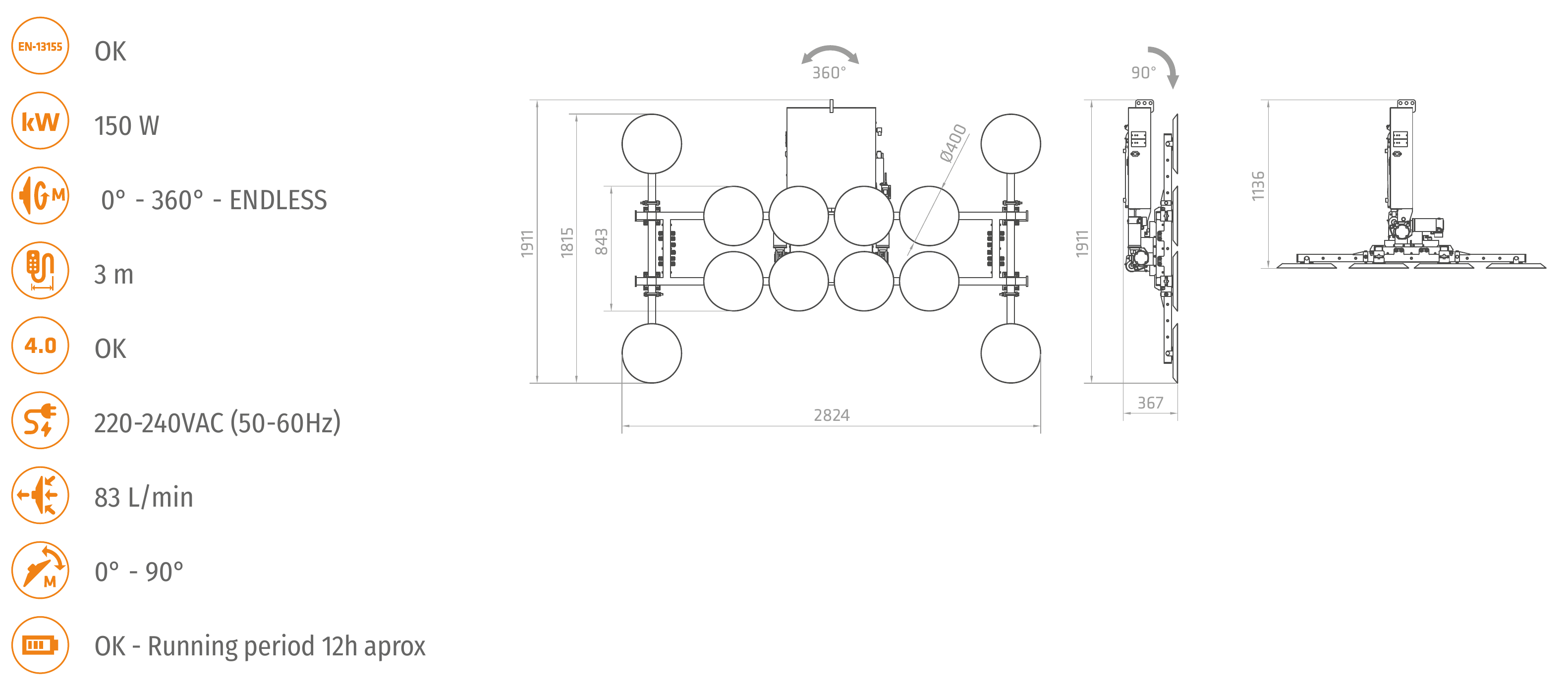

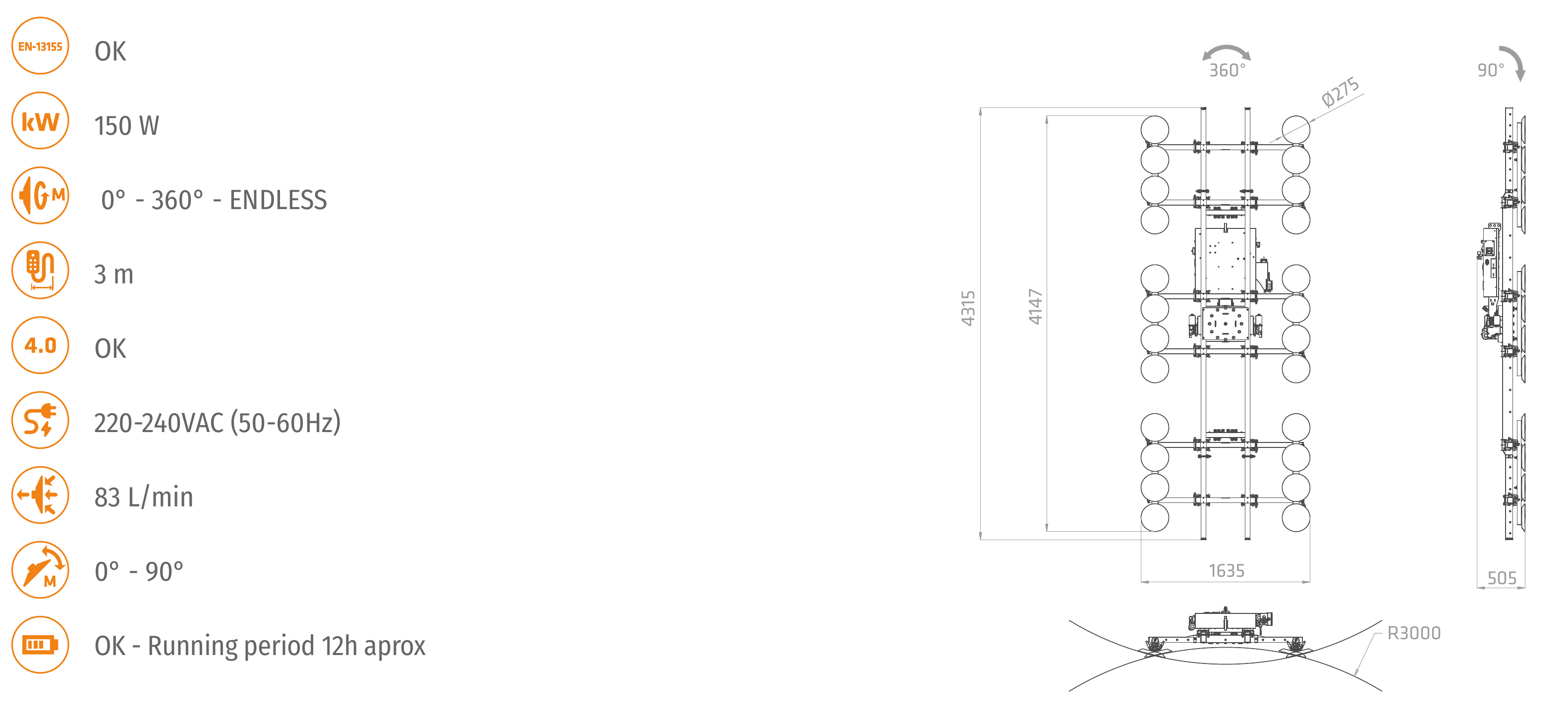

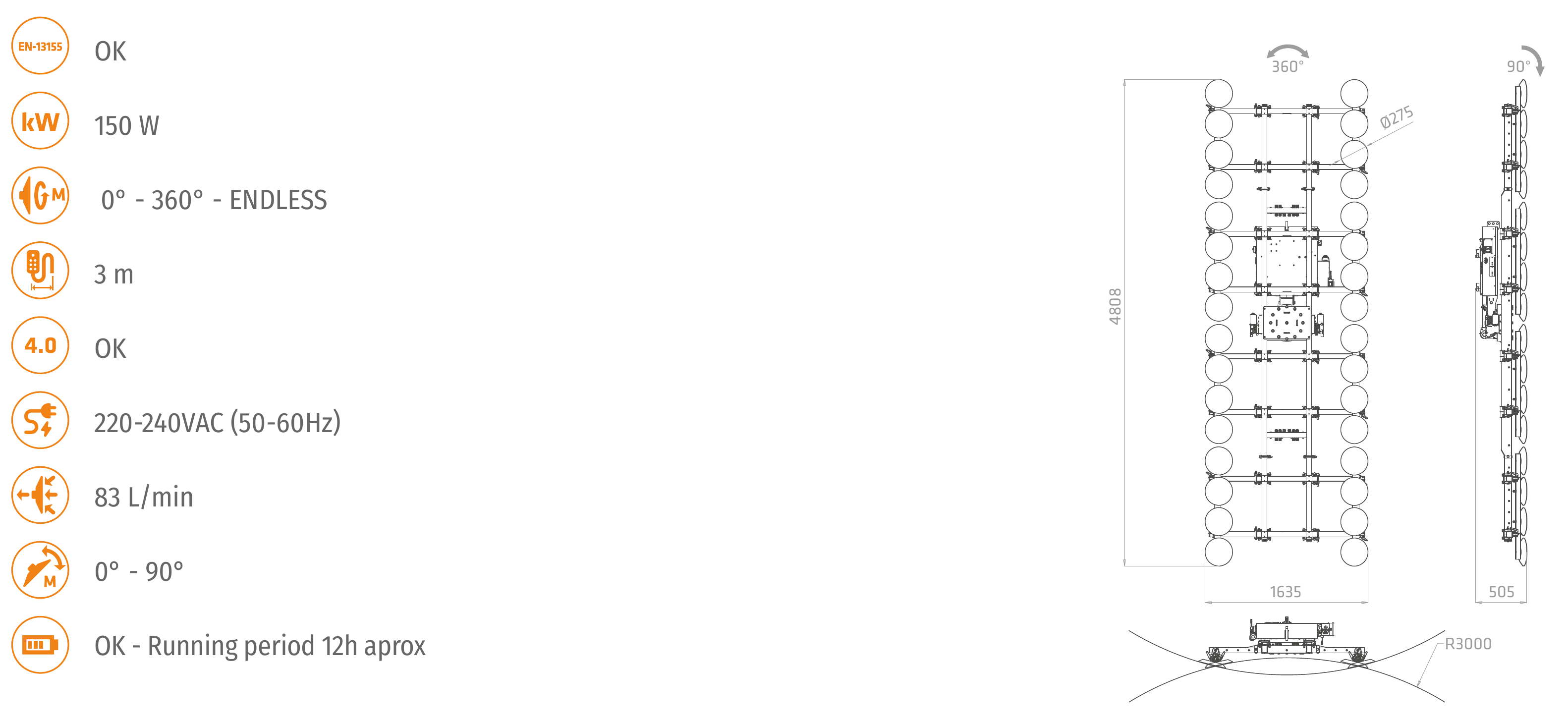

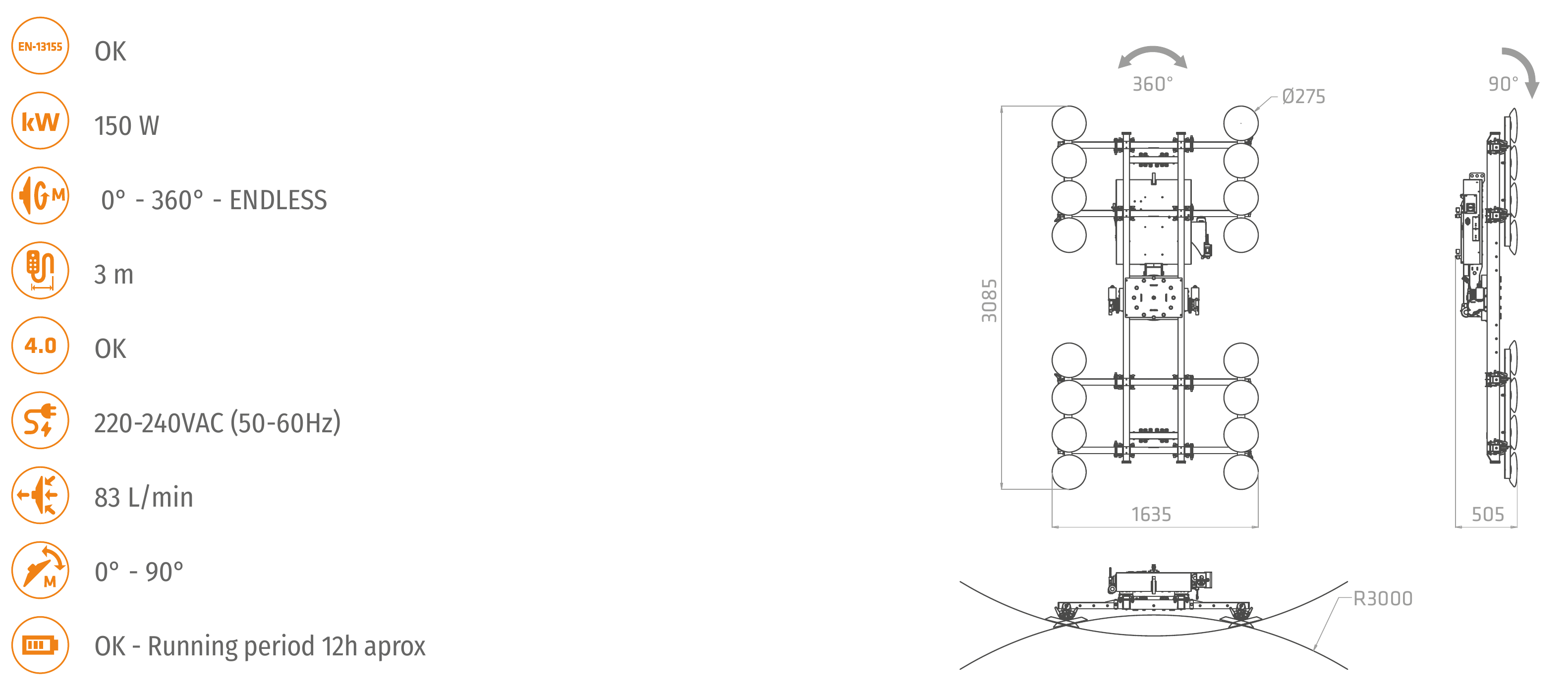

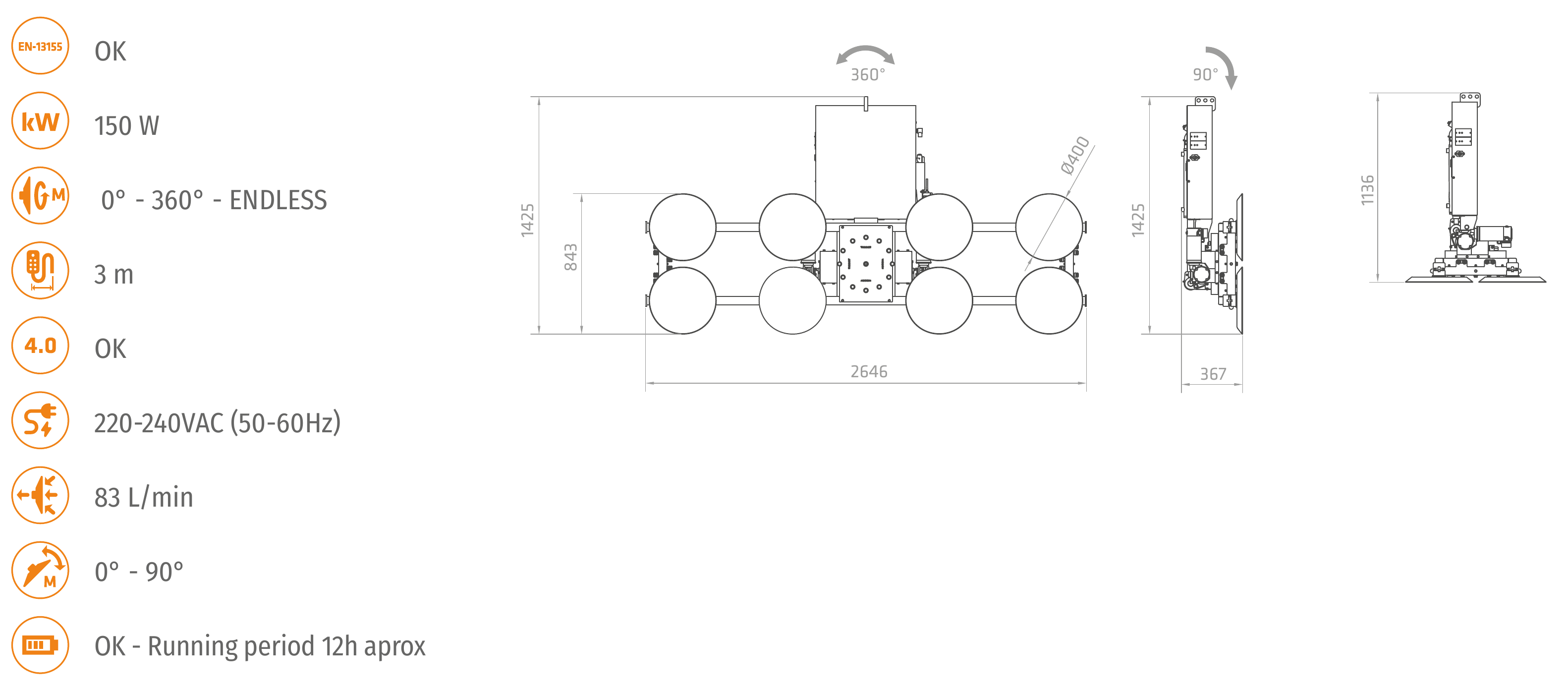

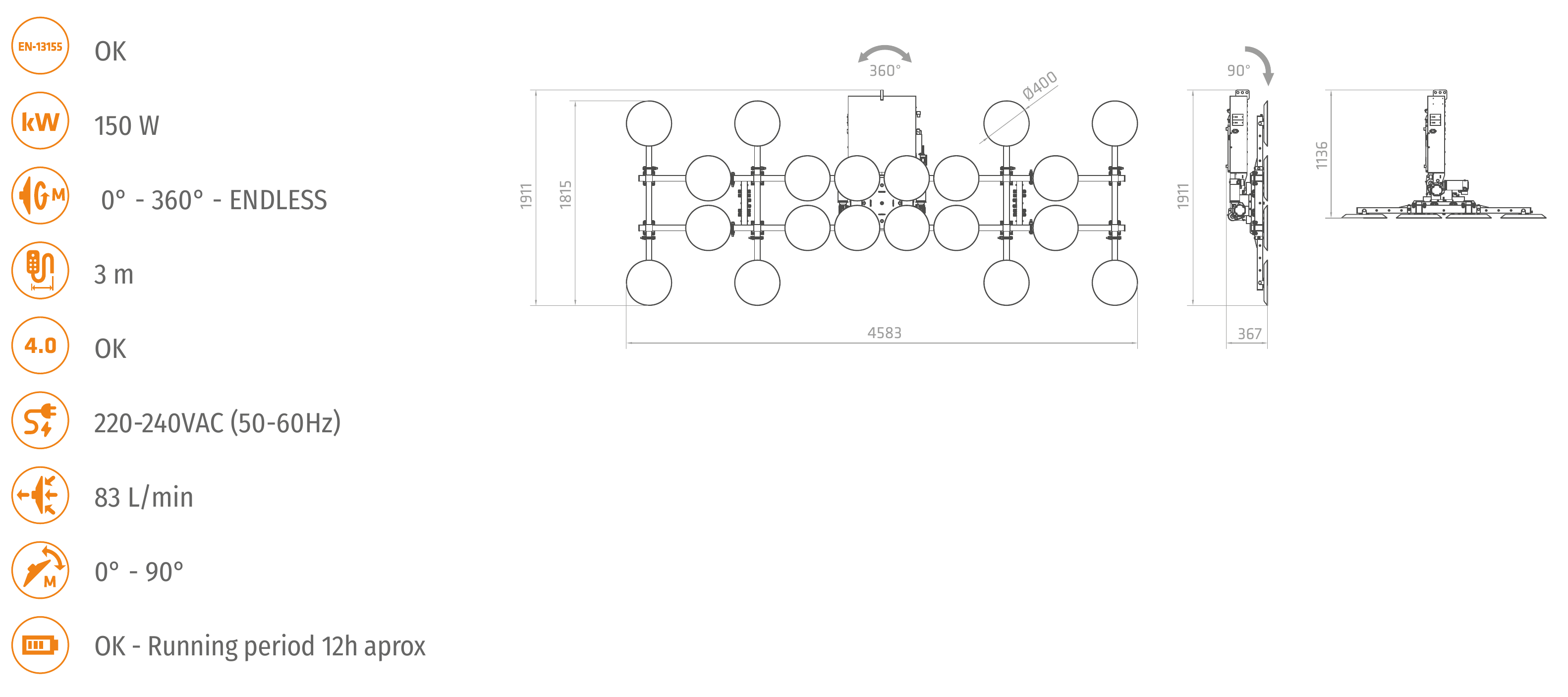

Dimensiones y montaje
Planos del fabricante.
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

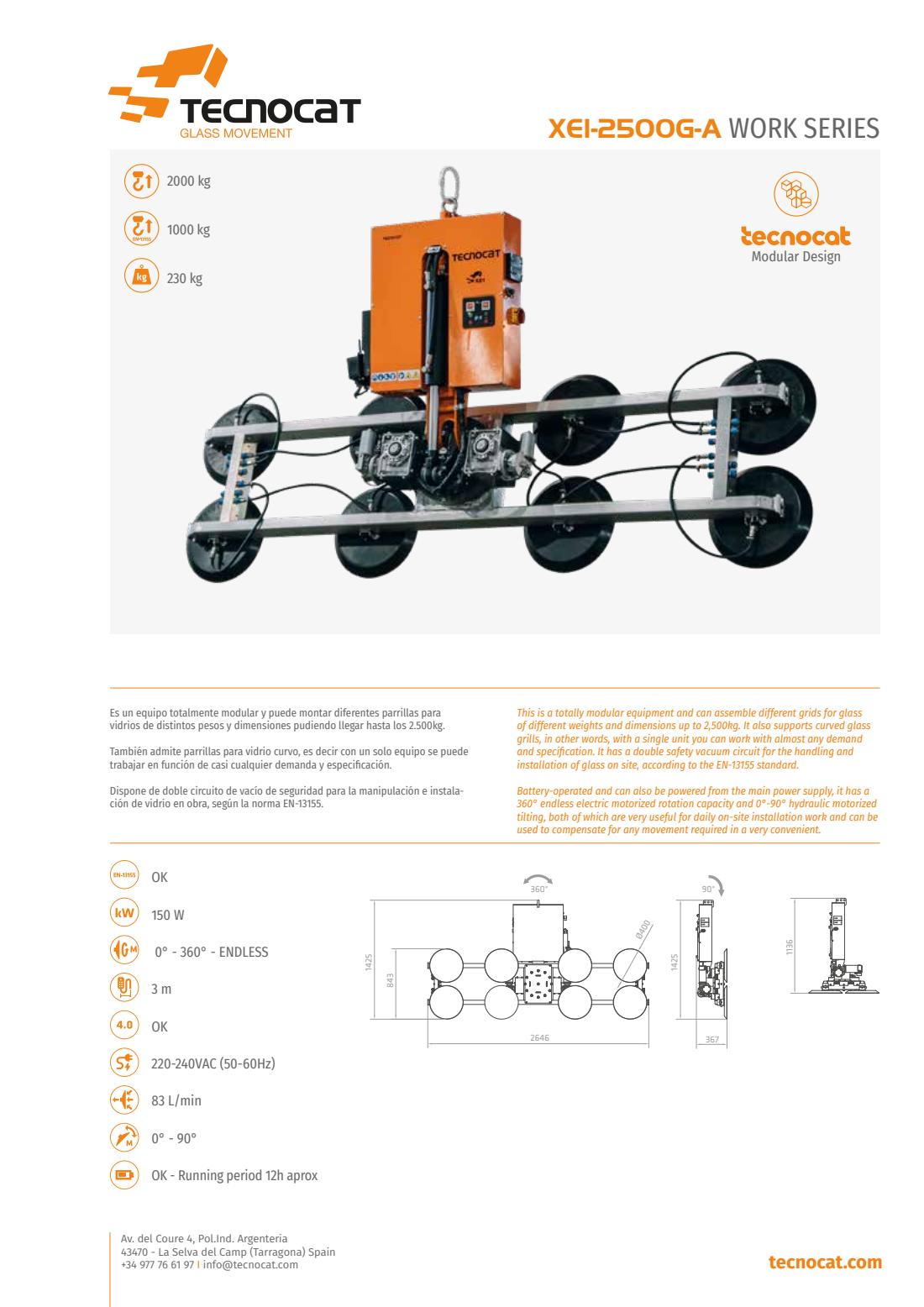

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 6 páginas
XE1-2500
Consulta las dimensiones, las variantes y los datos del fabricante.
