TECNOCAT · Robots de instalación ↗
Smartlift SL 309 / SL 409
Robots de instalación exterior con tracción y posicionamiento motorizados.
- Uso
- Instalación en obra
- SL 309 · carga máxima
- 350 kg
- SL 409 · carga máxima
- 430 kg
En tu trabajo
Elevar y posicionar en obra.
- Colocación de cerramientos y acristalamientos.

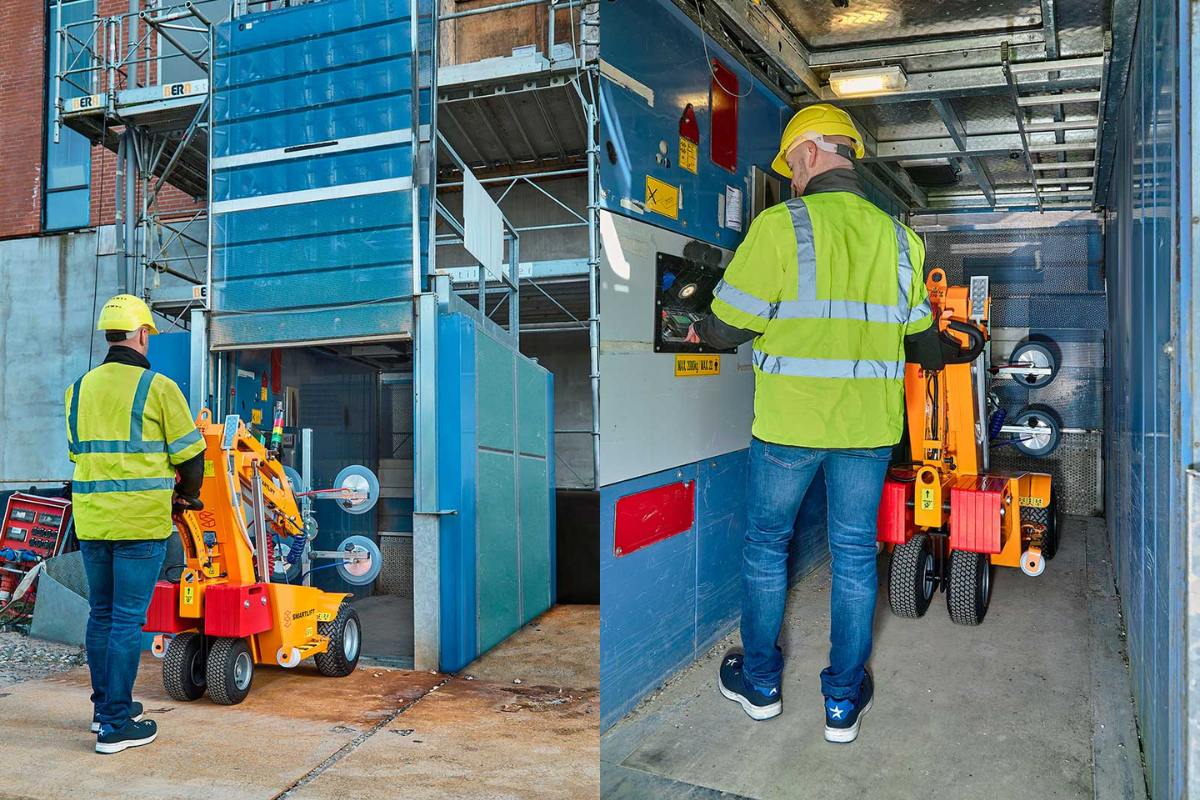

- Manipulación de vidrio en accesos de obra limitados.
Conoce cómo trabaja
La tecnología, al detalle.
SL 409 · carga máxima
430 kg.
Autonomía publicada
Hasta 10 h.
Tracción y frenado
Tracción delantera y freno electromagnético. Autonomía de hasta 10 horas con carga completa, según el catálogo de 2024.
HL · High Lifter
Dos extensiones: la primera se acciona con el mando y la segunda se extiende manualmente. El yugo gira de forma manual.
HLE · High Lifter Electric
Las dos extensiones se accionan con el mando. El giro del yugo es manual.
HLE RT · Giro desde el mando
Las dos extensiones y el giro del yugo se accionan con el mando.
TECNOCAT · Smartlift SL 309 / SL 409
Datos técnicos.
- Uso
- Instalación en obra
- SL 309 · carga máxima
- 350 kg
- SL 409 · carga máxima
- 430 kg
- Autonomía publicada
- Hasta 10 h

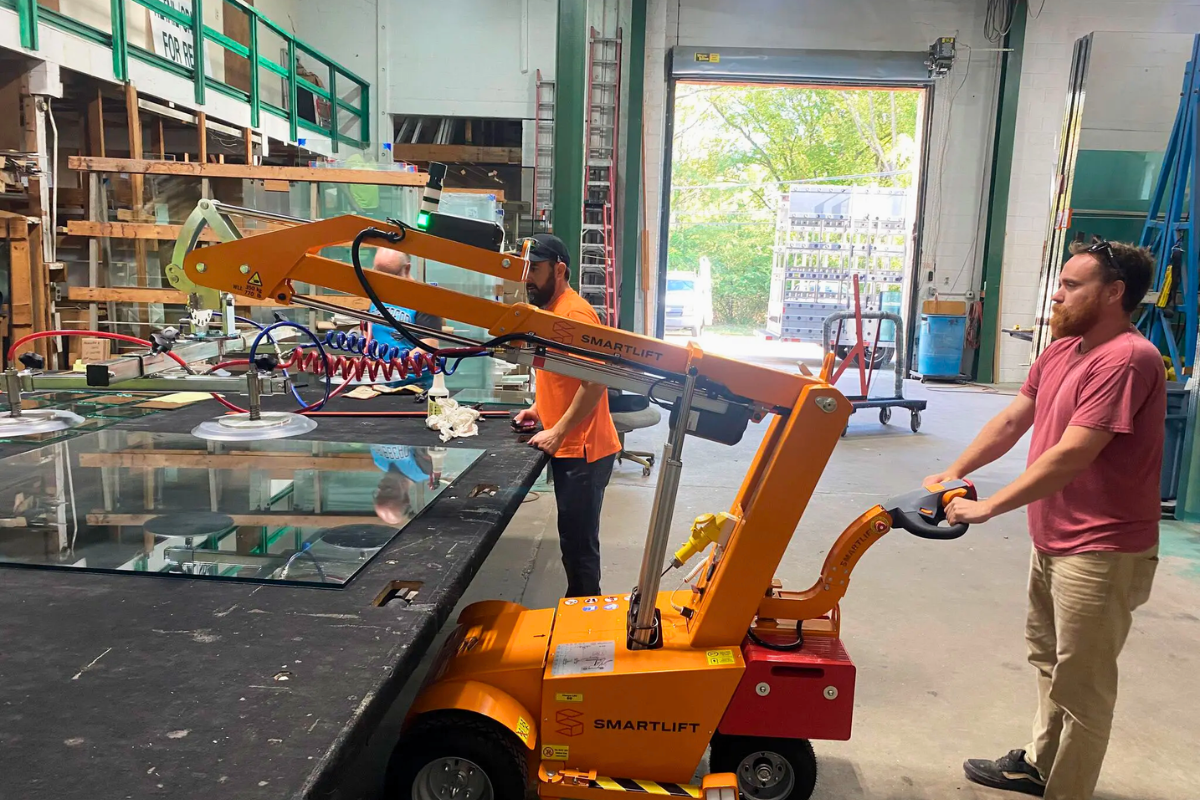

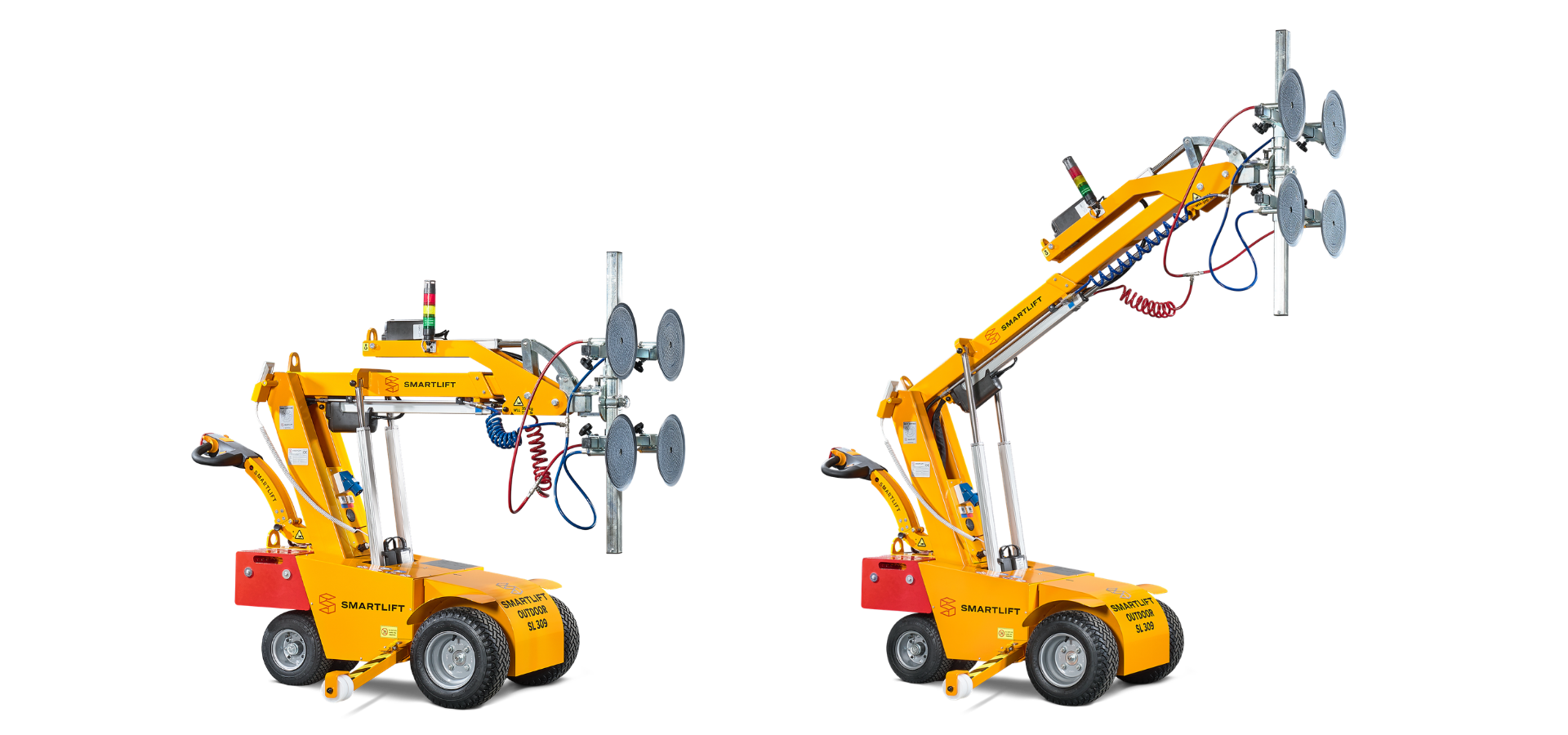

La carga admisible varía con el alcance y la posición del brazo. Imagen: SL 309.
Carga, altura y alcance
Diagramas de carga.
La capacidad de elevación varía con la posición del brazo. Consulta en cada diagrama la relación entre carga, altura y alcance para la versión indicada.

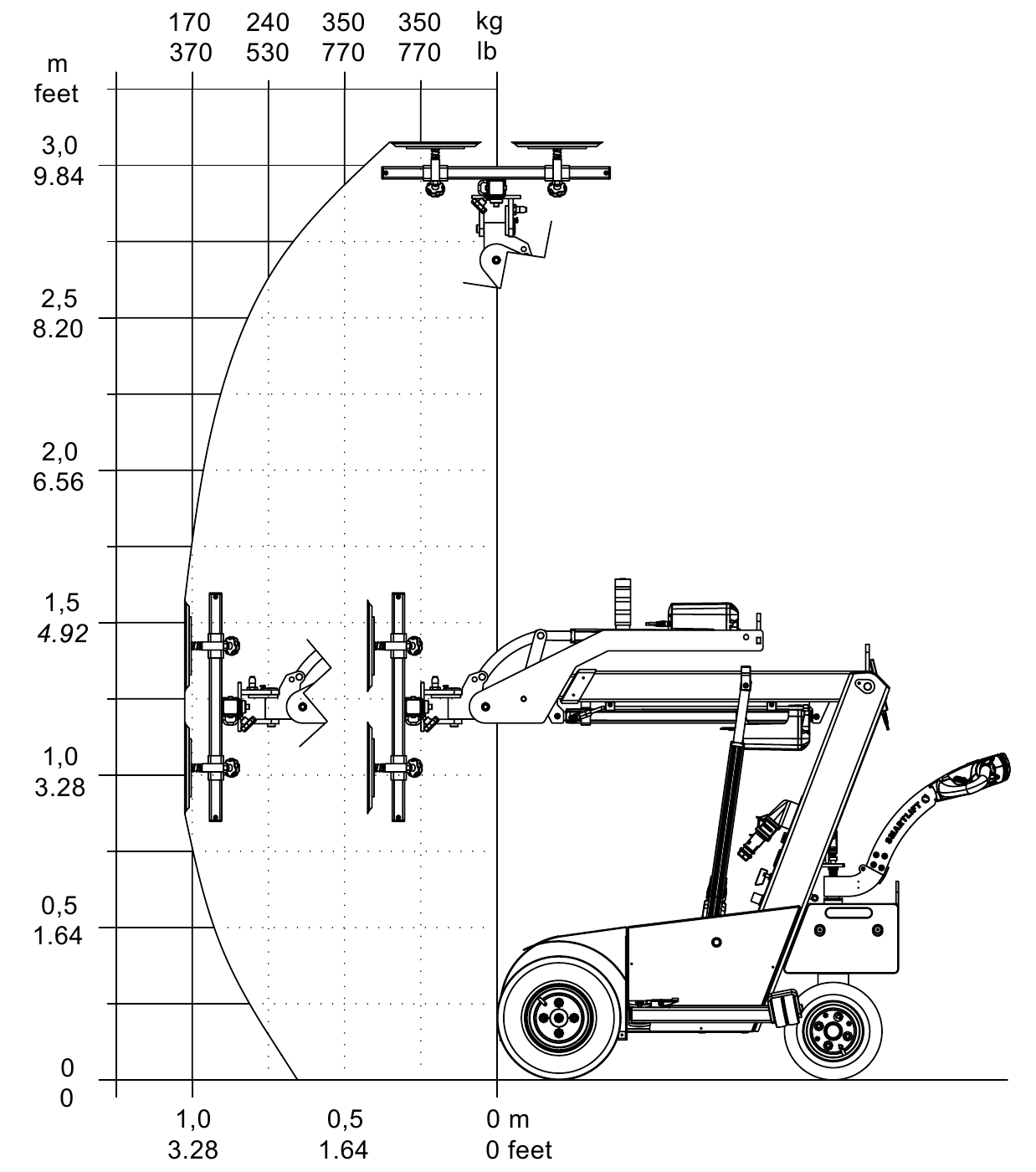

SL 309 Outdoor Compact

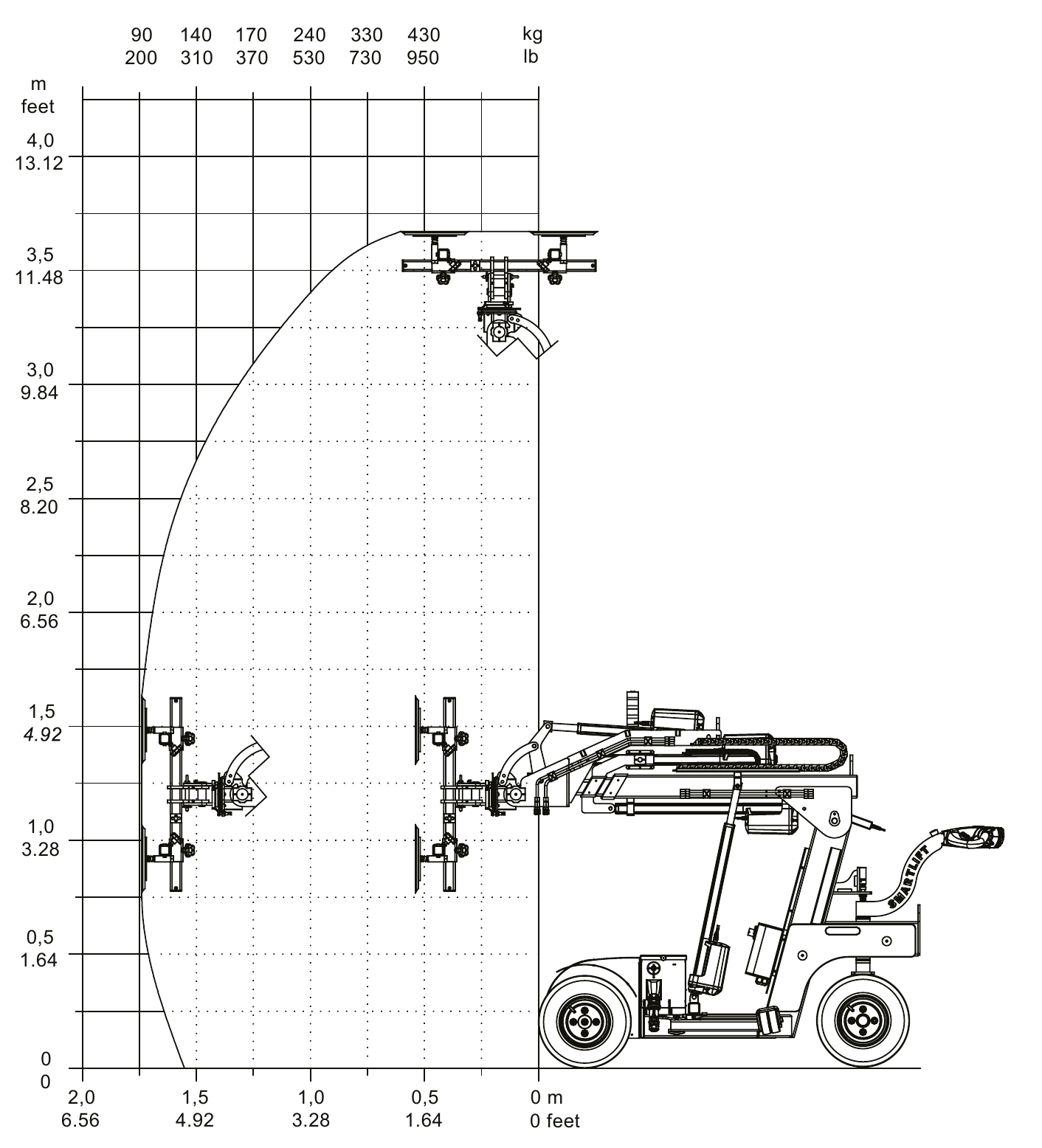

SL 409 HLE RT
El diagrama corresponde a la versión indicada. Para la maniobra deben seguirse las condiciones y las instrucciones del manual del equipo suministrado.
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga con brazo extendido | Elevación |
|---|---|---|
| SL 309 Outdoor Compact | 170 kg | 3.070 mm |
| SL 409 HLE RT Outdoor | 100 kg | 3.650 mm |
| Modelo | Carga · brazo dentro / fuera | Elevación | Extensión del brazo | Inclinación · atrás / adelante |
|---|---|---|---|---|
| SL 309 | 350 / 170 kg | 3.070 mm | 600 mm | 35° / 135° |
| SL 409 | 430 / 200 kg | 3.100 mm | 600 mm | 53° / 131° |
| SL 409 HL | 430 / 100 kg | 3.650 mm | 600 + 600 mm | 53° / 131° |
| SL 409 HLE | 430 / 100 kg | 3.650 mm | 600 + 600 mm | 53° / 131° |
| SL 409 HLE RT | 430 / 100 kg | 3.650 mm | 600 + 600 mm | 35° / 106° |
| Modelo | Radio de giro | Ventosas | Largo × ancho × alto | Peso neto |
|---|---|---|---|---|
| SL 309 | 1.120 mm | 4 × Ø300 mm | 1.690 × 820 × 1.410 mm | 620 kg |
| SL 409 | 1.470 mm | 4 × Ø300 mm | 2.500 × 820 × 1.390 mm | 700 kg |
| SL 409 HL | 1.470 mm | 4 × Ø300 mm | 2.600 × 820 × 1.400 mm | 710 kg |
| SL 409 HLE | 1.470 mm | 4 × Ø300 mm | 2.590 × 820 × 1.430 mm | 720 kg |
| SL 409 HLE RT | 1.470 mm | 4 × Ø300 mm | 2.590 × 820 × 1.430 mm | 730 kg |

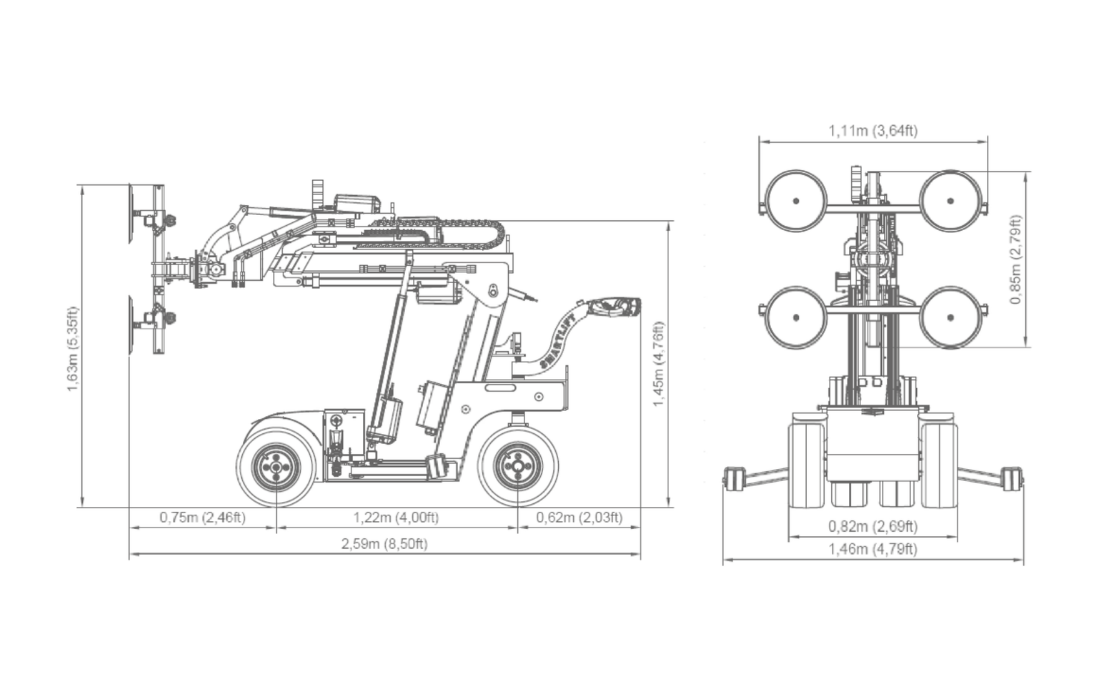

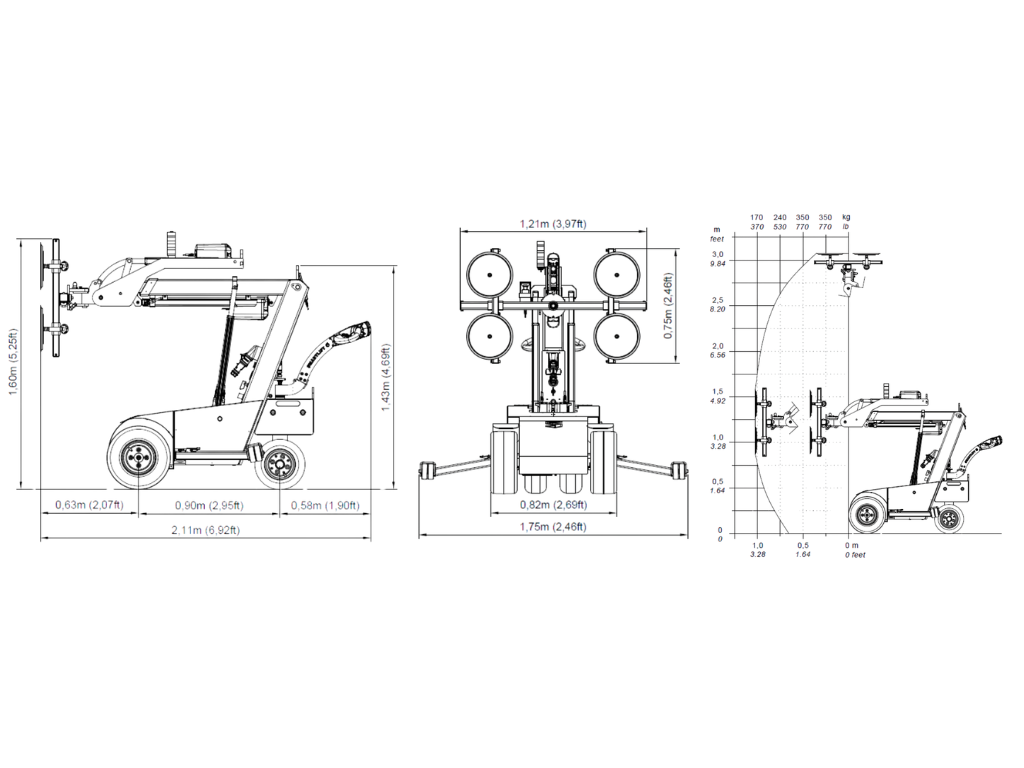

Dimensiones y montaje
Planos del fabricante.
Cada plano corresponde a la configuración indicada. Consulta el documento original para estudiar sus cotas y condiciones.
Documentación TECNOCAT
Fichas y planos originales.
PDF original · 1 página

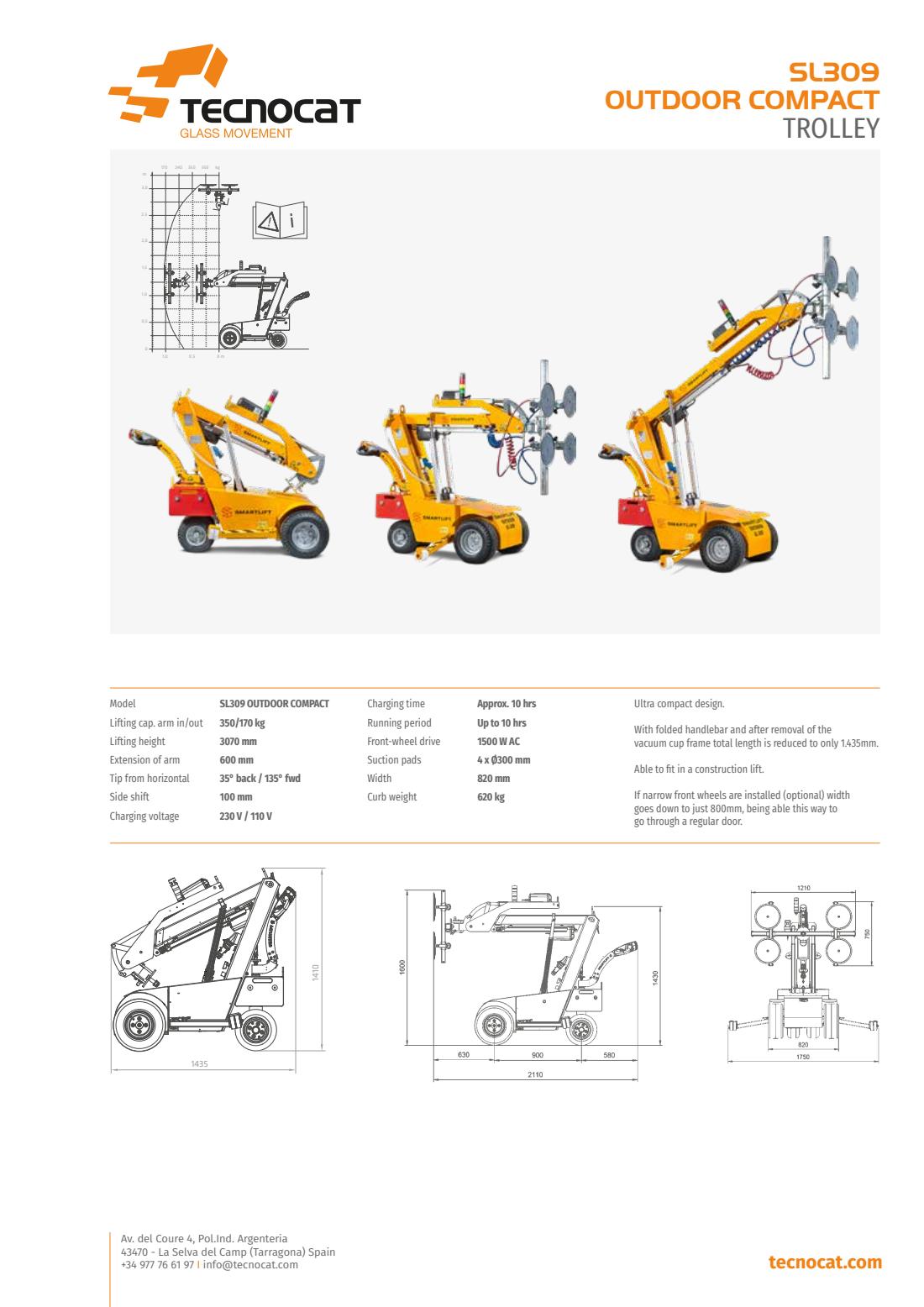

SL309 OUTDOOR COMPACT TROLLEY
Consulta las dimensiones, las variantes y los datos del fabricante.
PDF original · 1 página

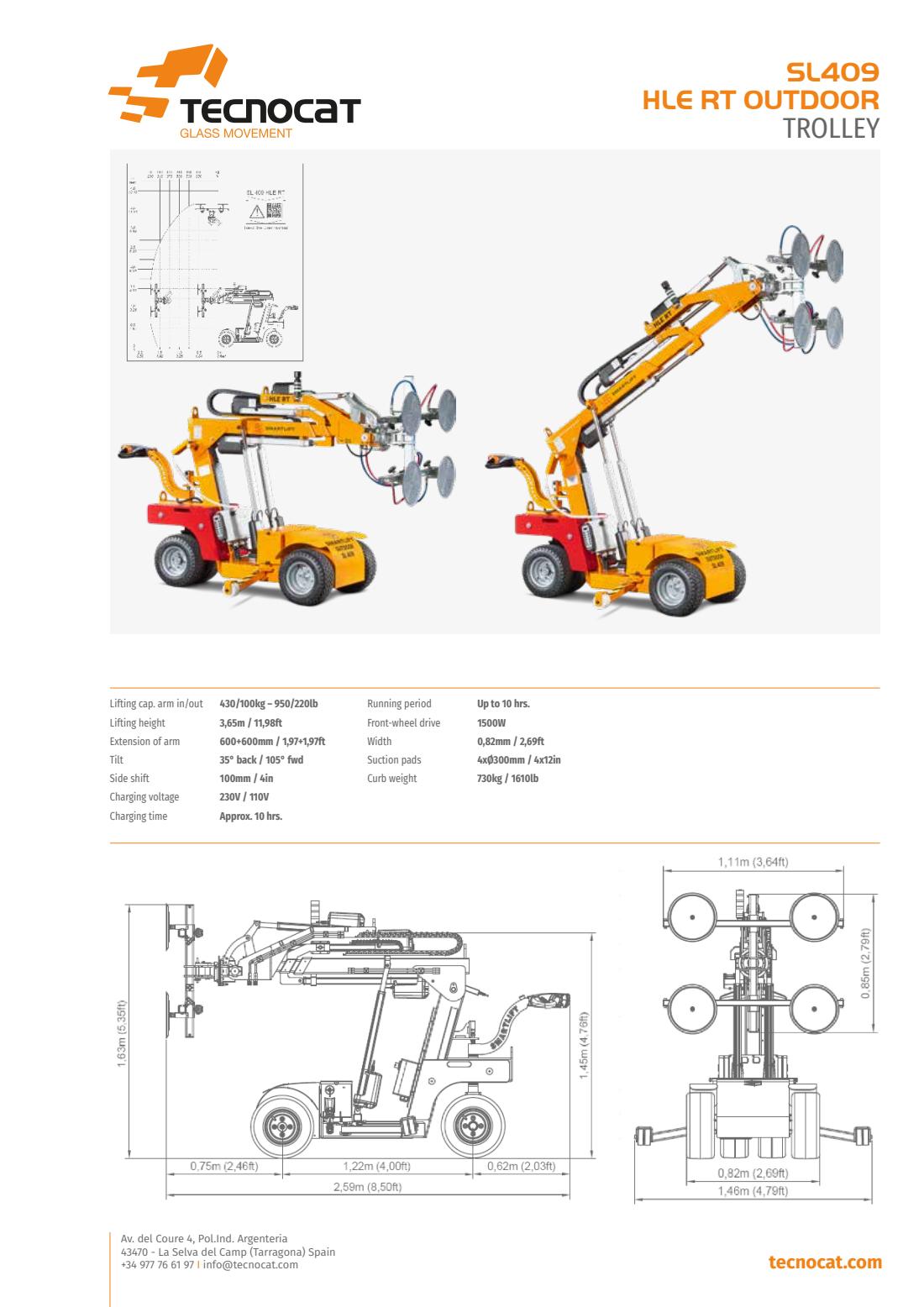

SL409 HLE RT OUTDOOR TROLLEY
Consulta las dimensiones, las variantes y los datos del fabricante.
PDF original · 15 páginas
SMARTLIFT · Catálogo general TECNOCAT (2024)
Consulta las dimensiones, las variantes y los datos del fabricante.
