SL 1009 Outdoor

Robot Smartlift de la gama distribuida por TECNOCAT para elevar y posicionar vidrio en obra.

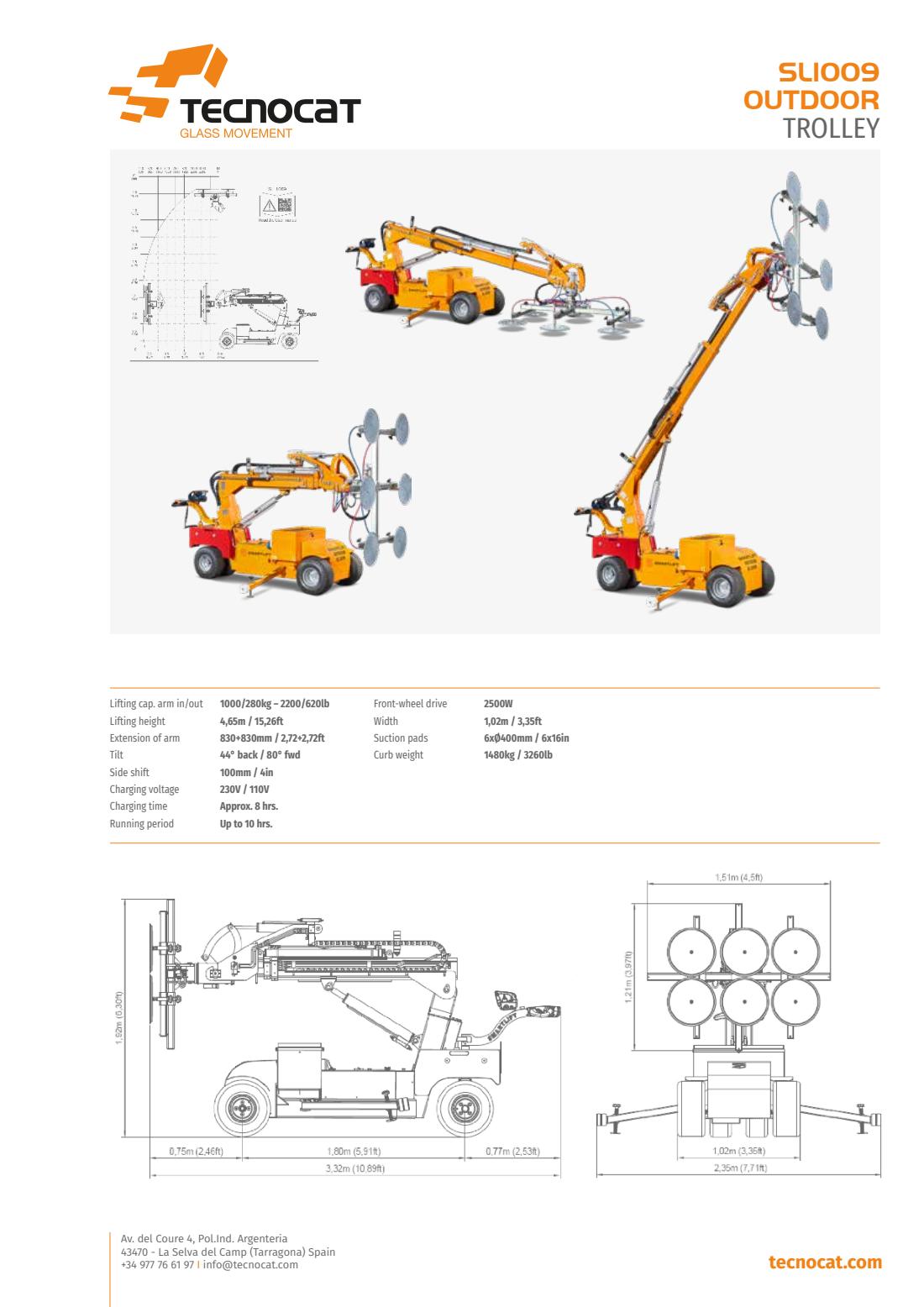

Consultar este equipo ↗Ver ficha original ↓

Capacidad máxima: 1.000 kg
Brazo extendido: 280 kg
Elevación máxima: 4.650 mm

En tu trabajo

Elevar y posicionar en obra.

Transporte y colocación de acristalamientos.
Ajustes de posición durante la instalación.

Conoce cómo trabaja

La tecnología, al detalle.

Brazo extendido

280 kg.

Elevación máxima

4.650 mm.

Extensión del brazo

830 + 830 mm.

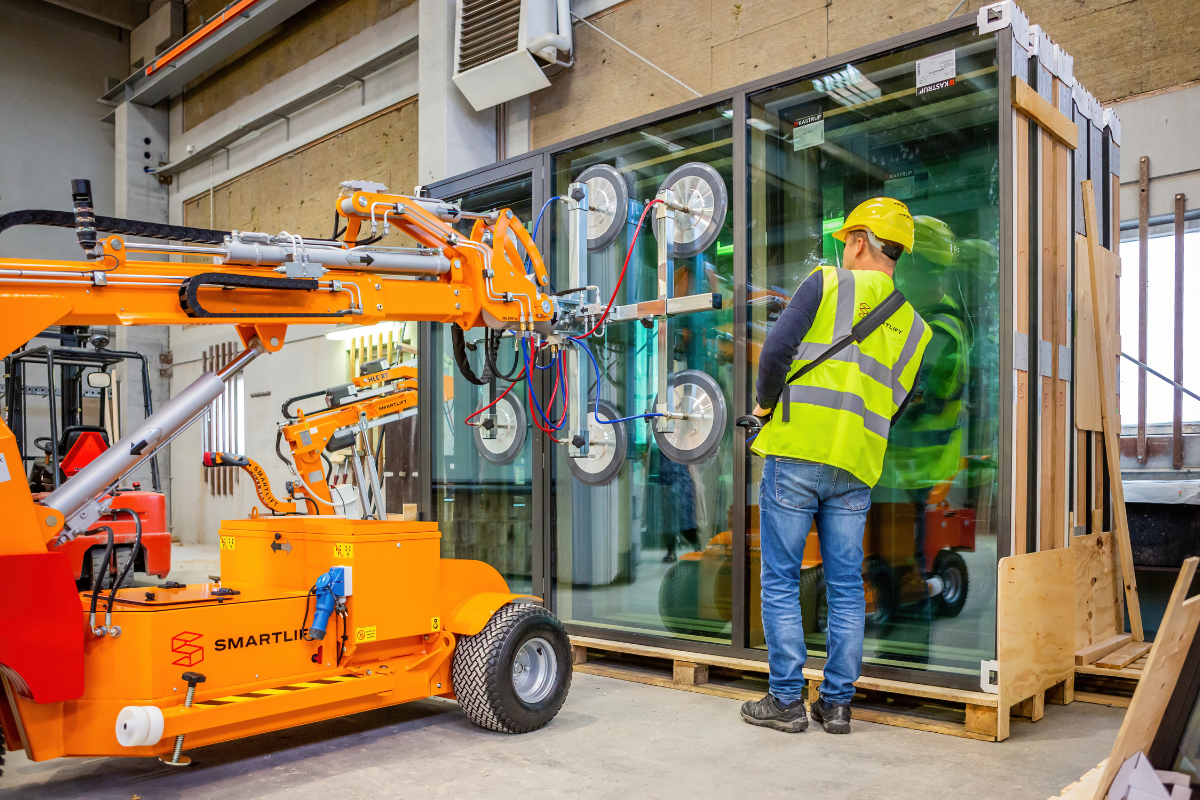

Robot SL 1009 Outdoor para manipulación e instalación de vidrio de gran formato · TECNOCAT

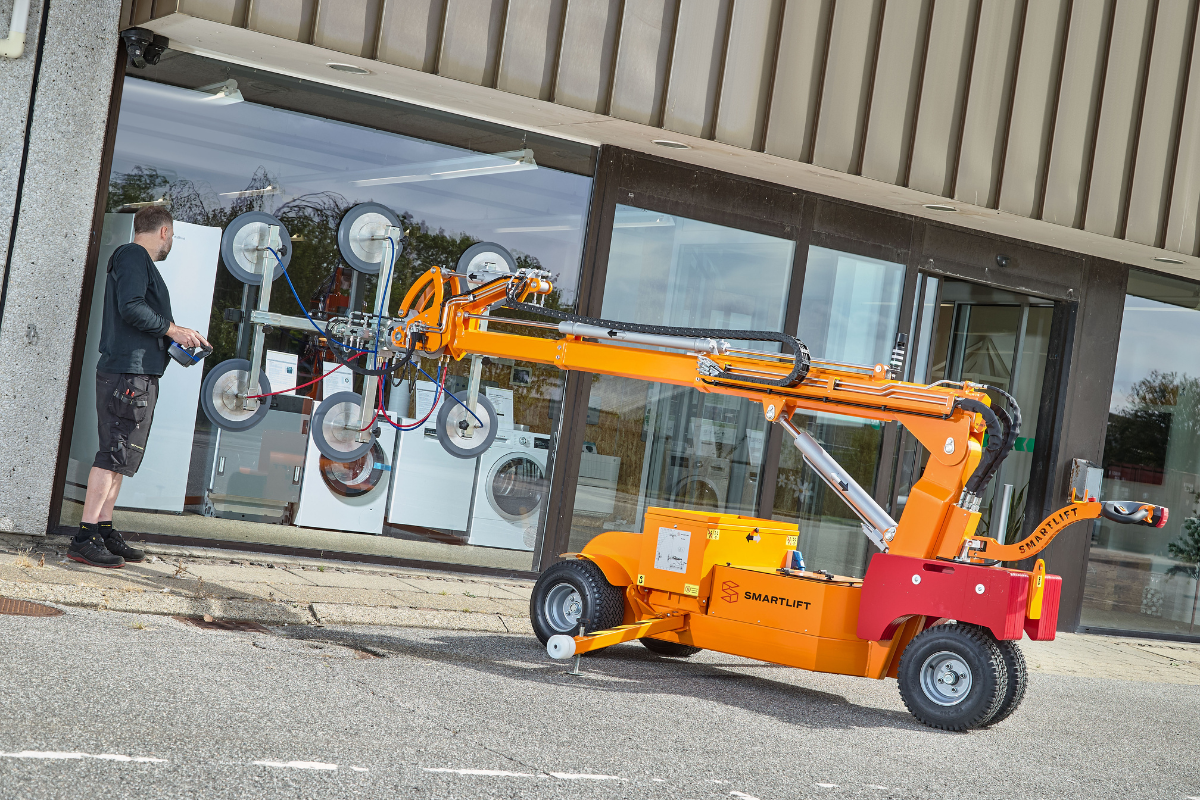

Robot SL 1009 Outdoor para manipulación de vidrio · TECNOCAT

Demostraciones del equipo

El trabajo, en vídeo.

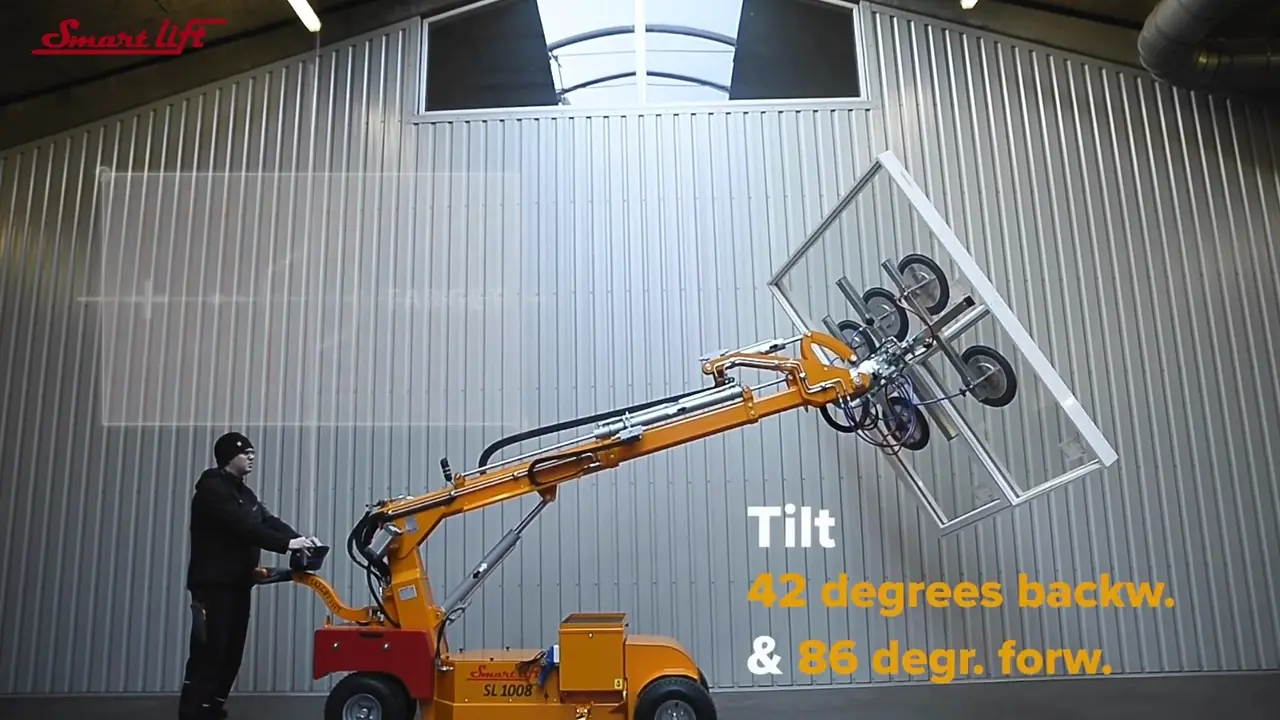

SL 1009 Outdoor · Demostración

Vídeo facilitado por GLASSAMERICA. La versión, accesorios y parrilla pueden variar respecto a la configuración que se solicite.

Abrir vídeo ↗

TECNOCAT · SL 1009 Outdoor

Datos técnicos.

Capacidad máxima: 1.000 kg
Brazo extendido: 280 kg
Elevación máxima: 4.650 mm
Extensión del brazo: 830 + 830 mm
Anchura: 1.020 mm
Tara: 1.480 kg
Basculación: 44° hacia atrás / 80° hacia delante
Radio de giro: 2.100 mm
Ventosas: 6 × Ø400 mm
Largo × ancho × alto: 3.320 × 1.020 × 1.570 mm
Tracción: Delantera
Freno: Electromagnético
Autonomía: Hasta 10 h con carga completa

La carga disminuye con el alcance. Consultar el diagrama de cargas de la versión elegida.

Carga, altura y alcance

Diagramas de carga.

La capacidad de elevación varía con la posición del brazo. Consulta en cada diagrama la relación entre carga, altura y alcance para la versión indicada.

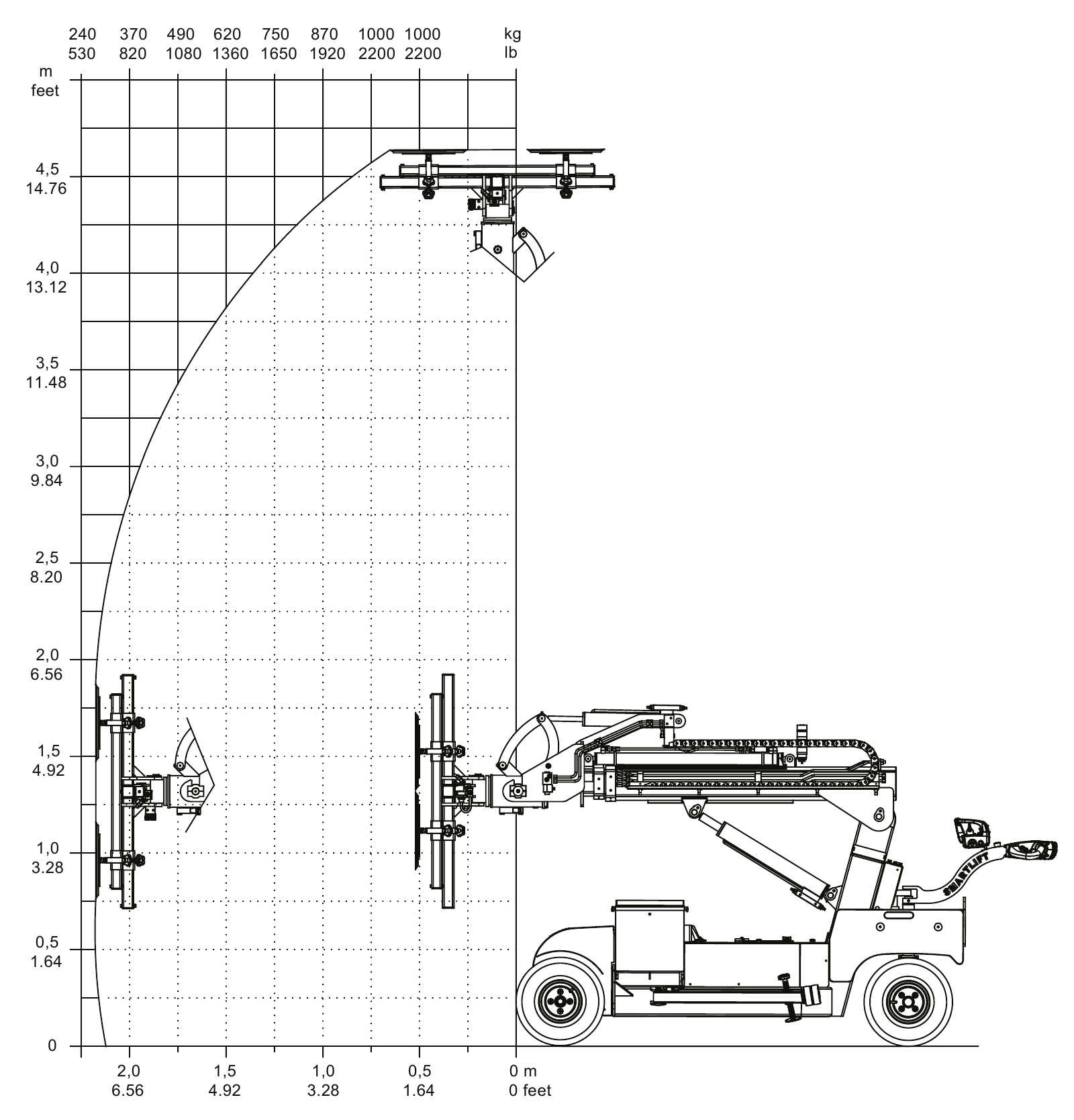

Diagrama original de SL 1009: carga según altura y alcance — SL 1009 · Diagrama de cargas

El diagrama corresponde a la versión indicada. Para la maniobra deben seguirse las condiciones y las instrucciones del manual del equipo suministrado.

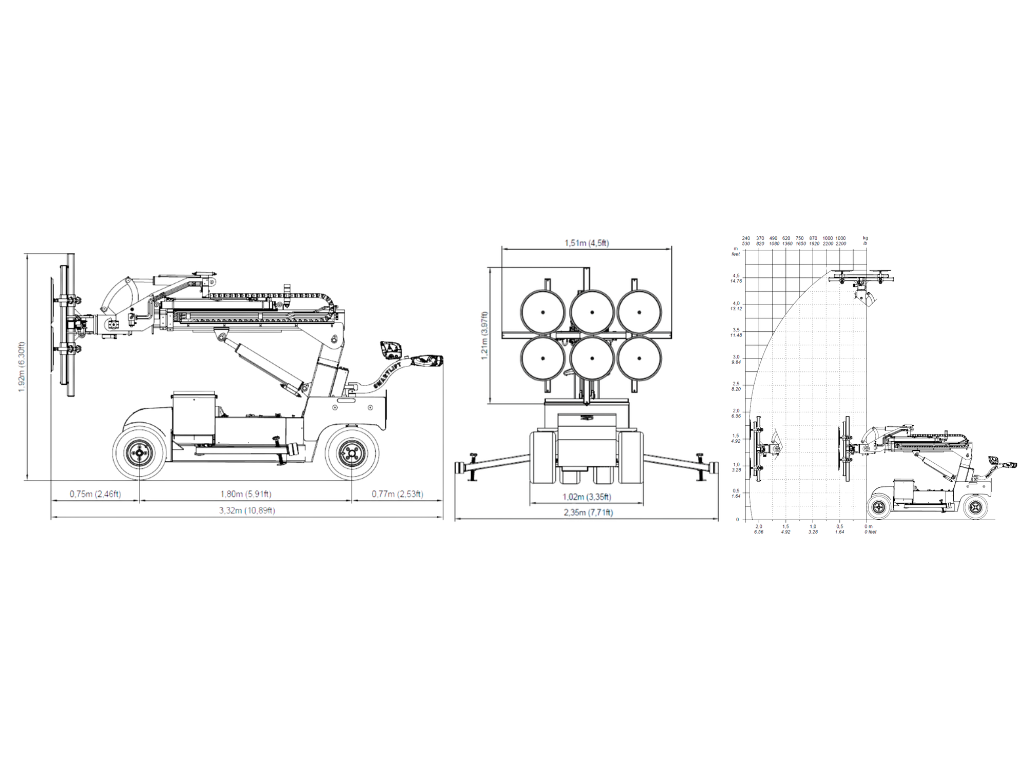

Dimensiones y montaje
