TECNOCAT · Robots de instalación ↗

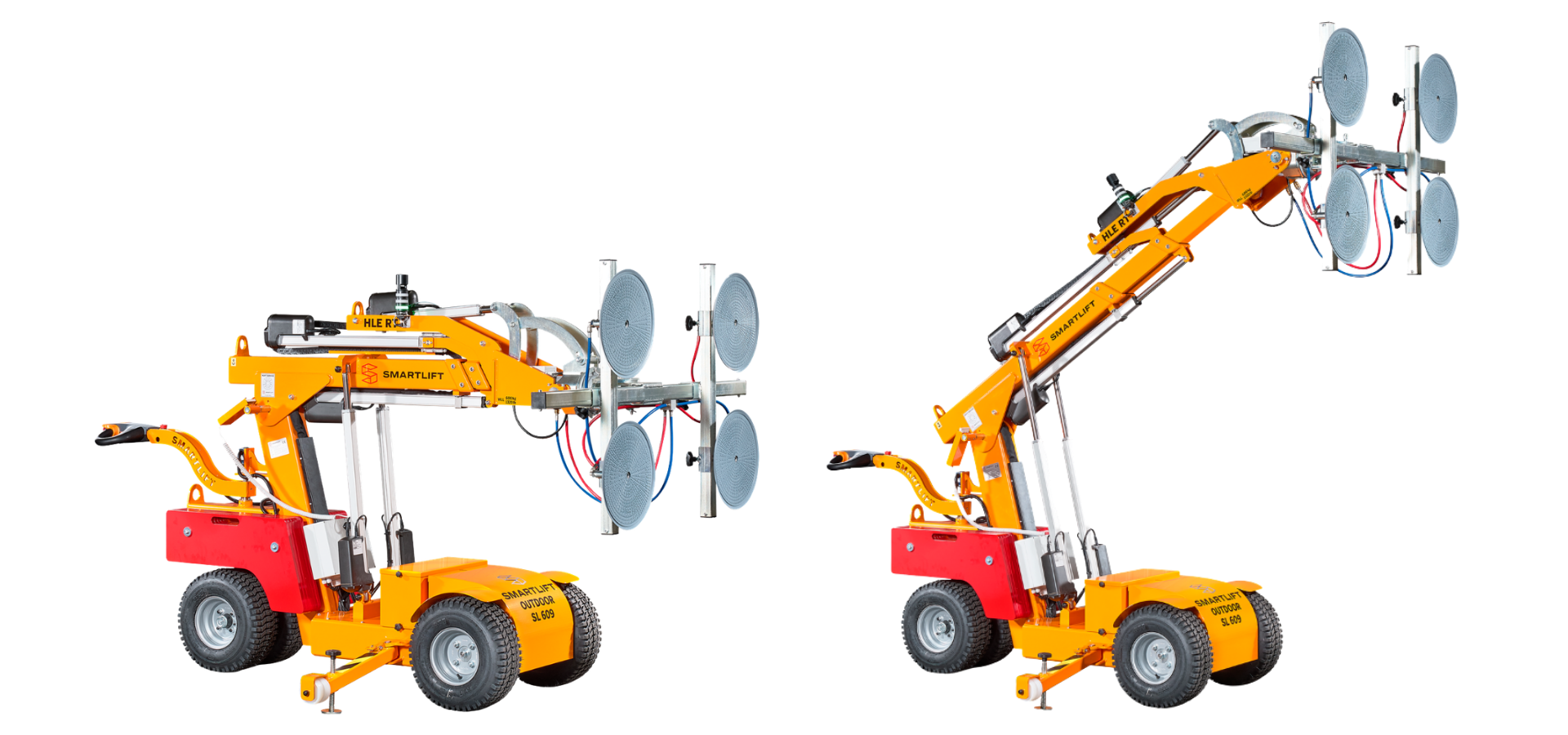

SL 609 HLE RT Outdoor
Robot Smartlift de la gama distribuida por TECNOCAT para elevar y posicionar vidrio en obra.
- Capacidad máxima
- 600 kg
- Brazo extendido
- 150 kg
- Elevación máxima publicada
- 4.250 mm

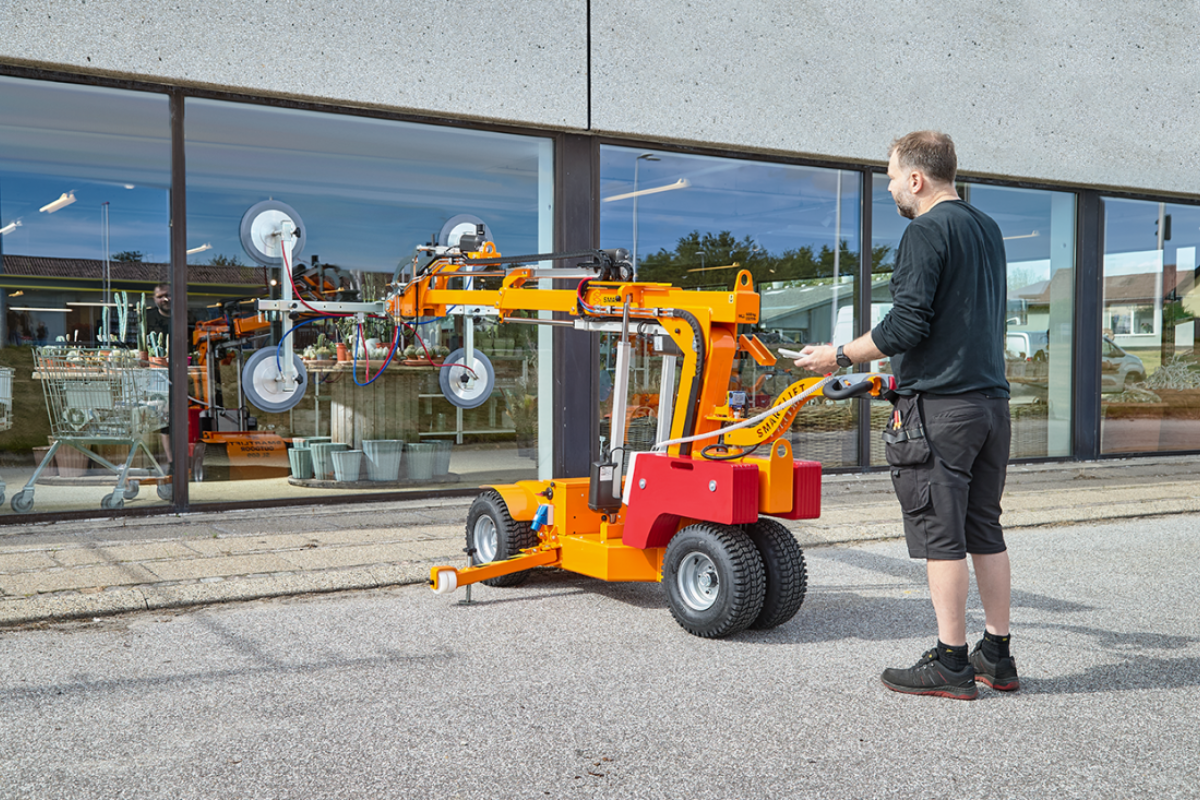

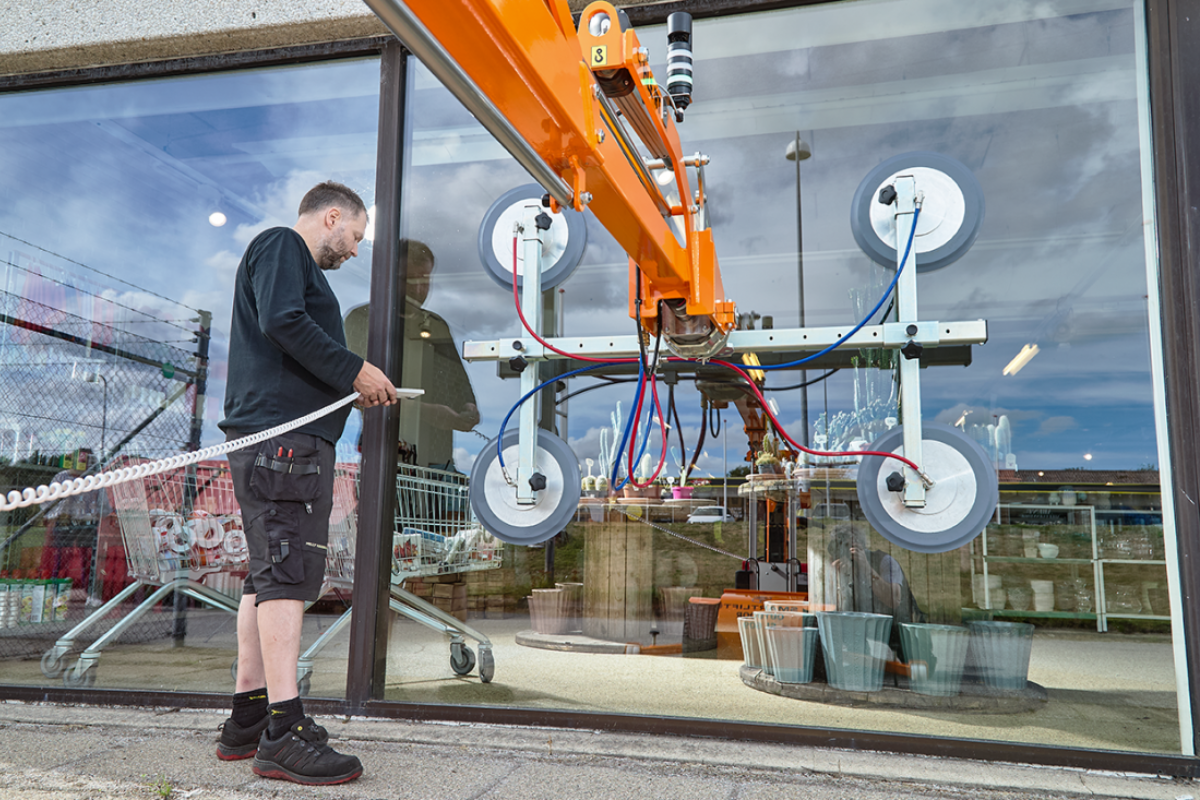

En tu trabajo
Elevar y posicionar en obra.
- Transporte y colocación de acristalamientos.
- Ajustes de posición durante la instalación.
Conoce cómo trabaja
La tecnología, al detalle.
Elevación máxima publicada
4.250 mm.
Extensión del brazo
700 + 900 mm.
Tracción y frenado
Tracción delantera y freno electromagnético. Autonomía de hasta 10 horas con carga completa, según el catálogo de 2024.
HL · High Lifter
Dos extensiones: la primera se acciona con el mando y la segunda se extiende manualmente. El yugo gira de forma manual.
HLE · High Lifter Electric
Las dos extensiones se accionan con el mando. El giro del yugo es manual.
HLE RT · Giro desde el mando
Las dos extensiones y el giro del yugo se accionan con el mando.
Demostraciones del equipo
El trabajo, en vídeo.
SL 609 · Presentación y comparación con SL 608
Vídeo facilitado por GLASSAMERICA. Incluye una comparación entre SL 608 y SL 609 y detalles de sus funciones.
Abrir vídeo ↗TECNOCAT · SL 609 HLE RT Outdoor
Datos técnicos.
- Capacidad máxima
- 600 kg
- Brazo extendido
- 150 kg
- Elevación máxima publicada
- 4.250 mm
- Extensión del brazo
- 700 + 900 mm
- Anchura
- 830 mm
- Ventosas
- 4 × Ø400 mm
La carga admisible varía con el alcance y la posición del brazo. Consulta el diagrama de cargas de la configuración correspondiente.

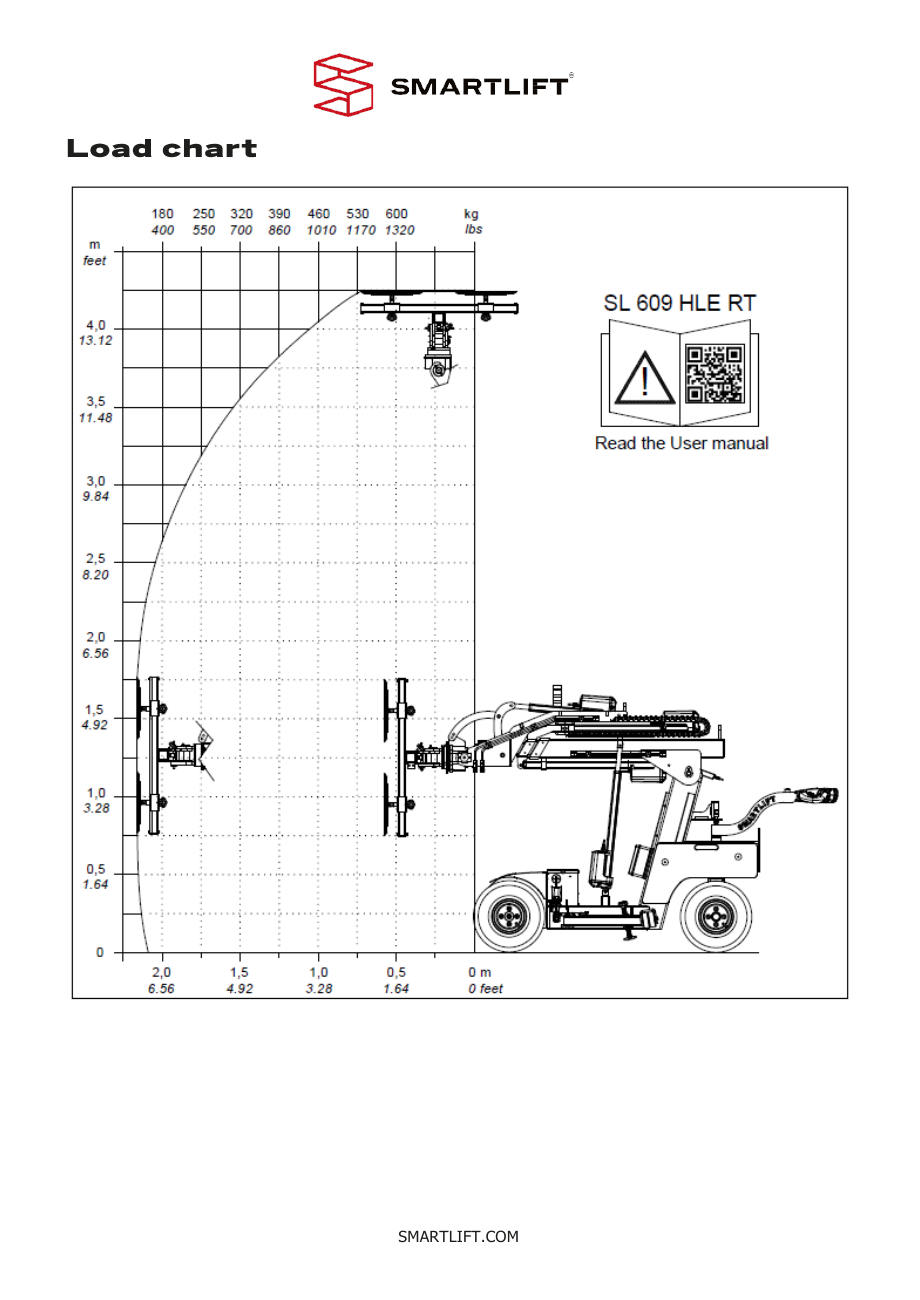

Carga, altura y alcance
Diagramas de carga.
La capacidad de elevación varía con la posición del brazo. Consulta en cada diagrama la relación entre carga, altura y alcance para la versión indicada.
SL 609 HLE RT
El diagrama corresponde a la versión indicada. Para la maniobra deben seguirse las condiciones y las instrucciones del manual del equipo suministrado.
Elegir el montaje
Configuraciones del equipo.
| Modelo | Carga · brazo dentro / fuera | Elevación | Extensión del brazo | Inclinación · atrás / adelante |
|---|---|---|---|---|
| SL 609 HL | 600 / 170 kg | 4.150 mm | 700 + 900 mm | 36° / 98° |
| SL 609 HLE | 600 / 170 kg | 4.150 mm | 700 + 900 mm | 36° / 98° |
| SL 609 HLE RT | 600 / 150 kg | 4.250 mm | 700 + 900 mm | 32° / 83° |
| Modelo | Radio de giro | Ventosas | Largo × ancho × alto | Peso neto |
|---|---|---|---|---|
| SL 609 HL | 1.610 mm | 4 × Ø400 mm | 2.790 × 830 × 1.510 mm | 930 kg |
| SL 609 HLE | 1.610 mm | 4 × Ø400 mm | 2.790 × 830 × 1.540 mm | 940 kg |
| SL 609 HLE RT | 1.610 mm | 4 × Ø400 mm | 2.900 × 830 × 1.540 mm | 950 kg |

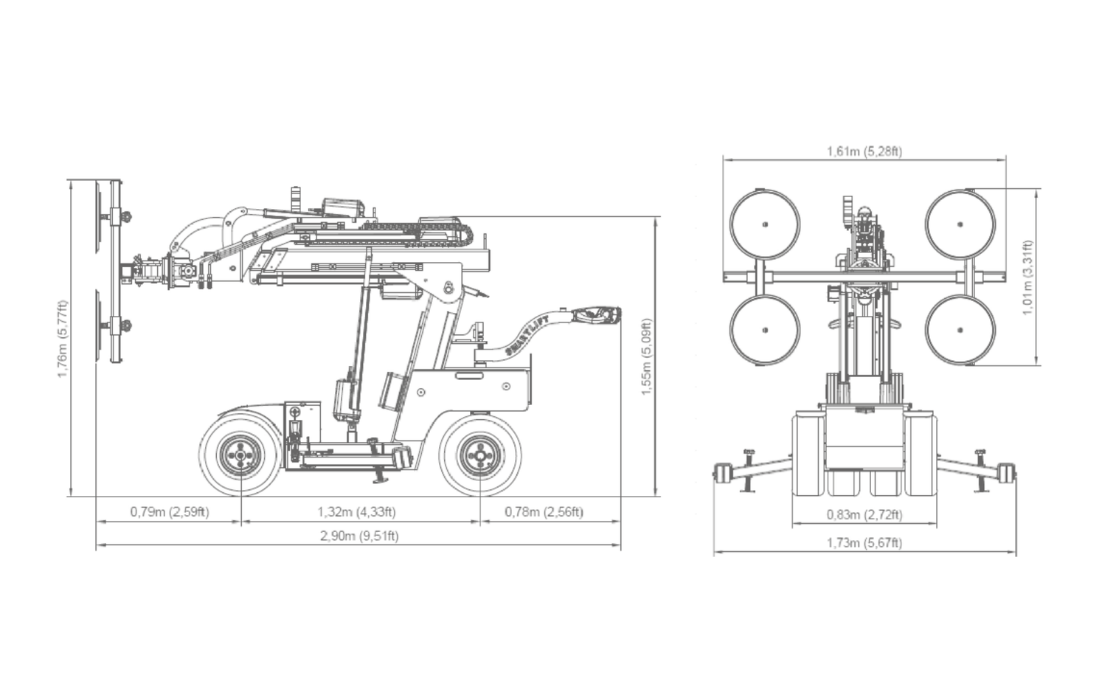

Dimensiones y montaje
Planos del fabricante.
Cada plano corresponde a la configuración indicada. Consulta el documento original para estudiar sus cotas y condiciones.
Documentación TECNOCAT
Fichas y planos originales.
PDF original · 2 páginas

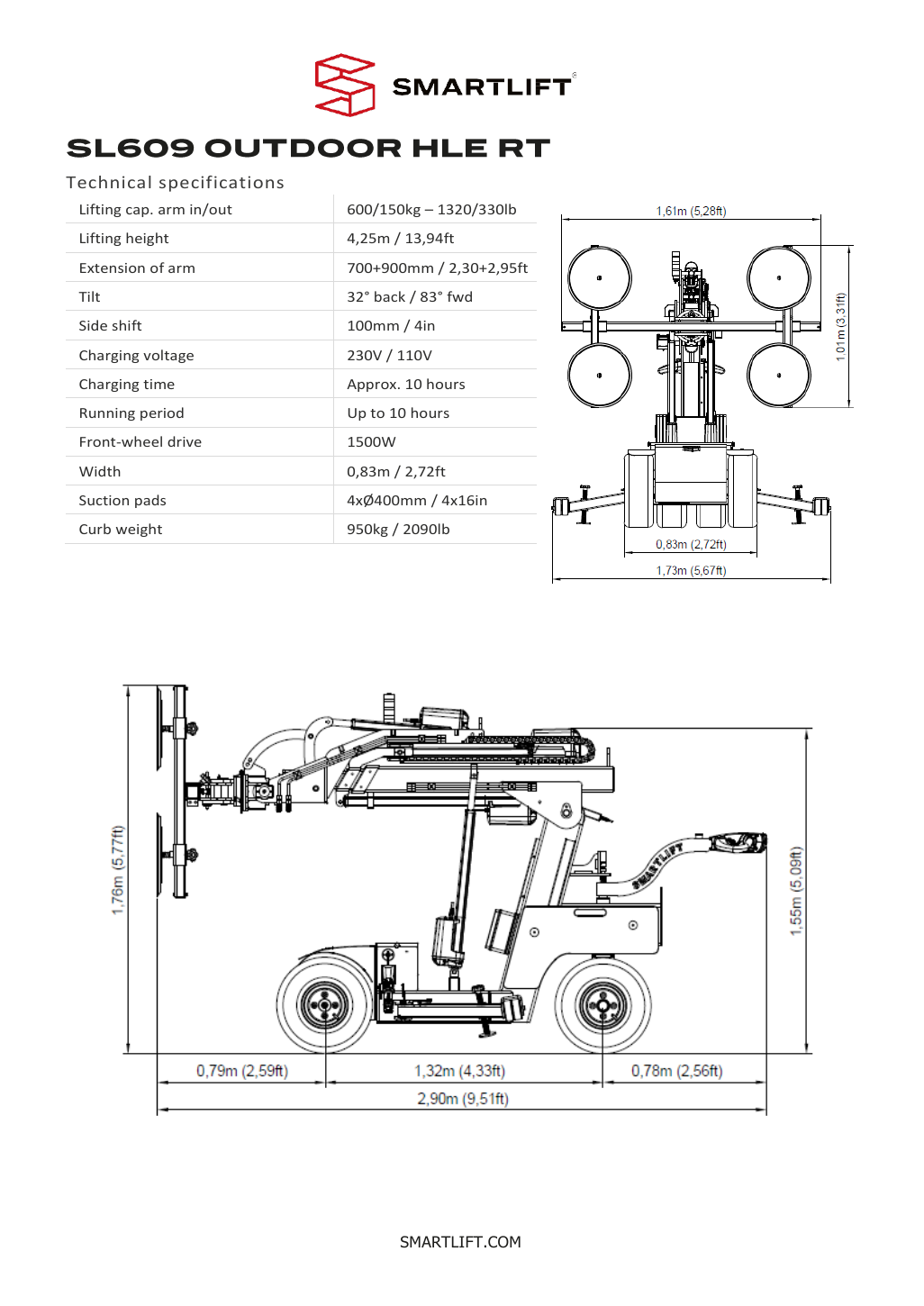

SL 609 HLE RT · Ficha técnica y diagrama de cargas
Datos técnicos, dimensiones y diagrama de cargas del SL 609 HLE RT.
PDF original · 15 páginas
SMARTLIFT · Catálogo general TECNOCAT (2024)
Consulta las dimensiones, las variantes y los datos del fabricante.
