SL 809

Robot Smartlift para colocar vidrio a gran altura, con brazo telescópico y giro hidráulico.

Consultar este equipo ↗Ver ficha original ↓

Capacidad máxima: 800 kg
Brazo extendido: 90 kg
Elevación máxima: 6.000 mm

En tu trabajo

Elevar y posicionar en obra.

Instalación de vidrio a distintas alturas.
Posicionamiento mediante brazo telescópico y desplazamiento lateral.

Conoce cómo trabaja

La tecnología, al detalle.

Brazo extendido

90 kg.

Elevación máxima

6.000 mm.

Extensión del brazo

1.280 + 1.280 mm.

Demostraciones del equipo

El trabajo, en vídeo.

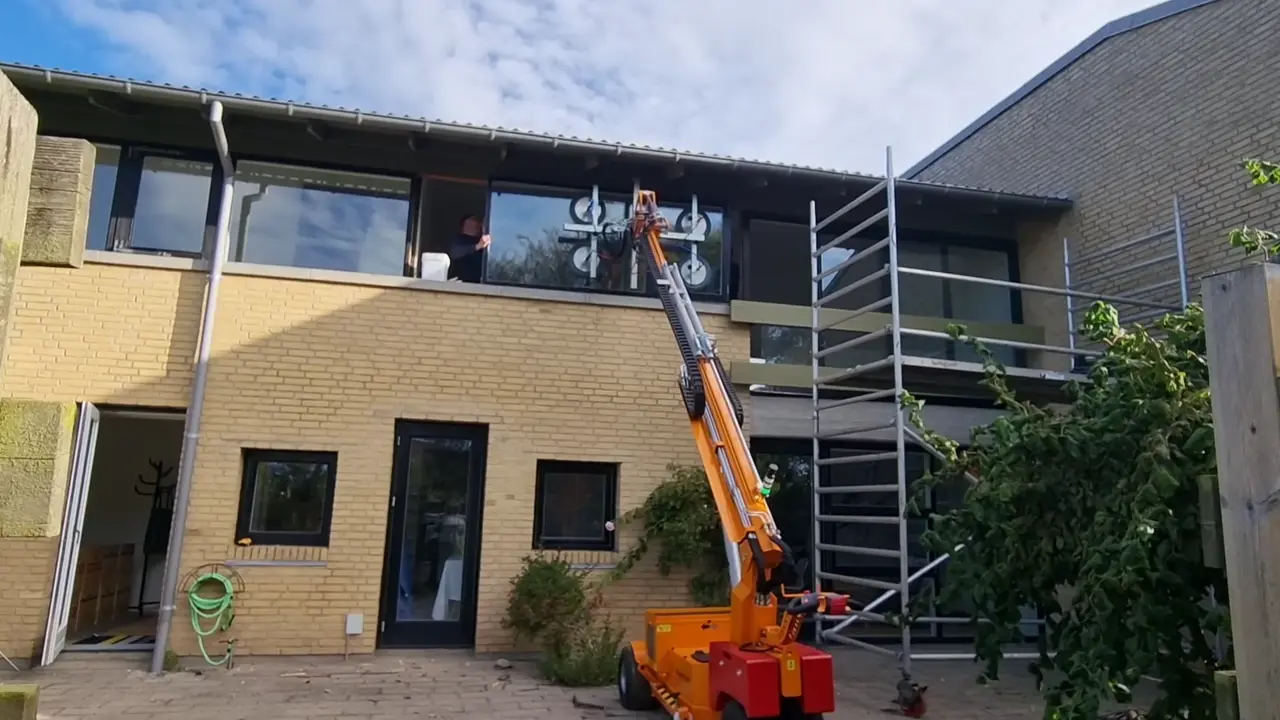

SL 809 · Demostración

Vídeo facilitado por GLASSAMERICA. La versión, accesorios y parrilla pueden variar respecto a la configuración que se solicite.

Abrir vídeo ↗

TECNOCAT · SL 809

Datos técnicos.

Capacidad máxima: 800 kg
Brazo extendido: 90 kg
Elevación máxima: 6.000 mm
Extensión del brazo: 1.280 + 1.280 mm
Anchura: 1.020 mm
Tara: 1.510 kg
Basculación: 44° hacia atrás / 80° hacia delante
Desplazamiento lateral: 100 mm
Ventosas: 6 × Ø400 mm
Tracción delantera: 2.500 W
Tensión de carga: 230 V / 110 V
Tiempo de carga: Aproximadamente 8 h
Autonomía: Hasta 10 h
Radio de giro: 2.100 mm
Largo × ancho × alto: 3.080 × 1.020 × 1.640 mm
Freno: Electromagnético

La carga varía con el alcance y la altura. Consultar el diagrama de cargas de la versión y accesorios elegidos.

Carga, altura y alcance

Diagramas de carga.

La capacidad de elevación varía con la posición del brazo. Consulta en cada diagrama la relación entre carga, altura y alcance para la versión indicada.

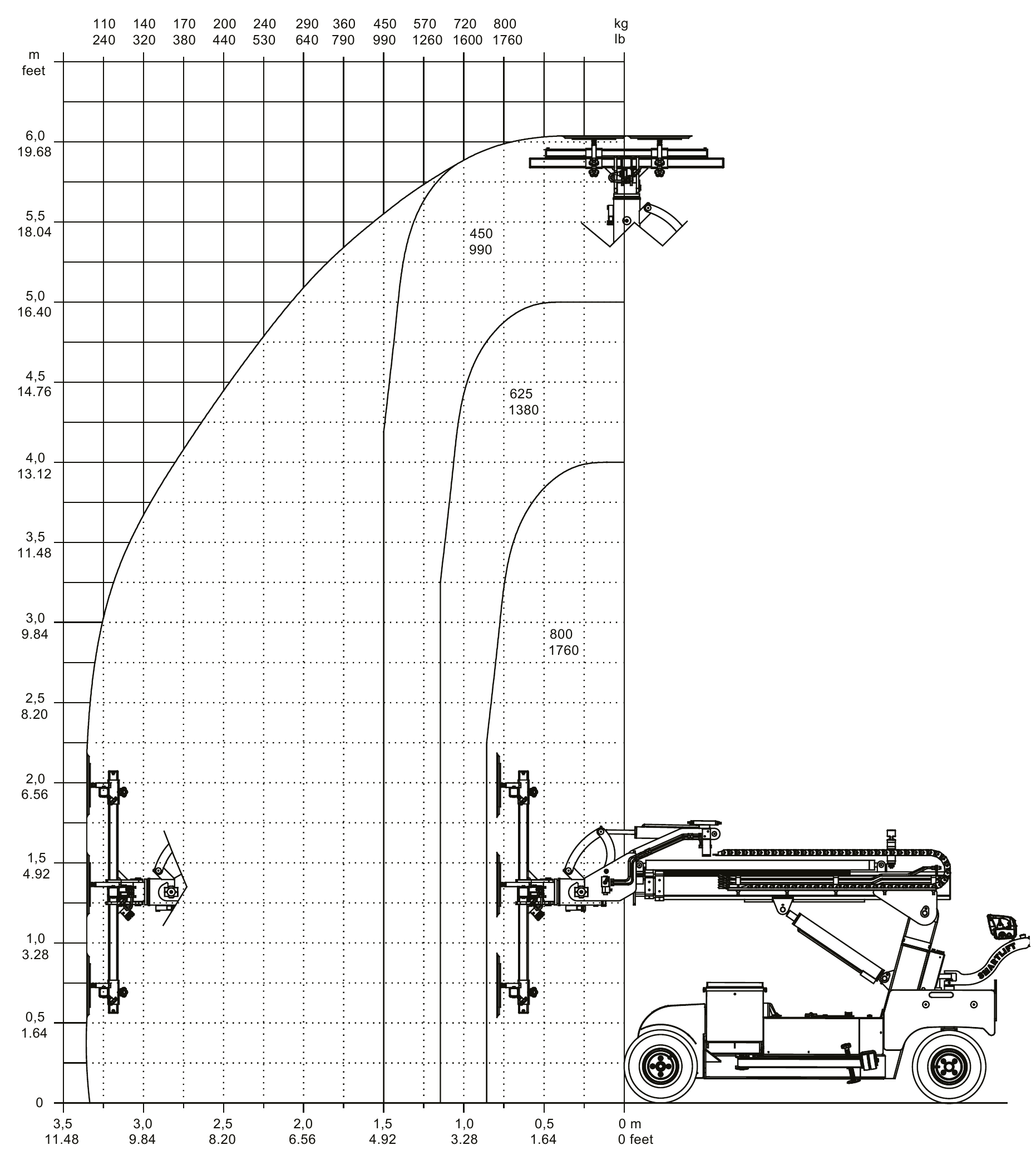

Diagrama original de SL 809: carga según altura y alcance — SL 809 · Diagrama de cargas

El diagrama corresponde a la versión indicada. Para la maniobra deben seguirse las condiciones y las instrucciones del manual del equipo suministrado.

Elegir el montaje

Configuraciones del equipo.

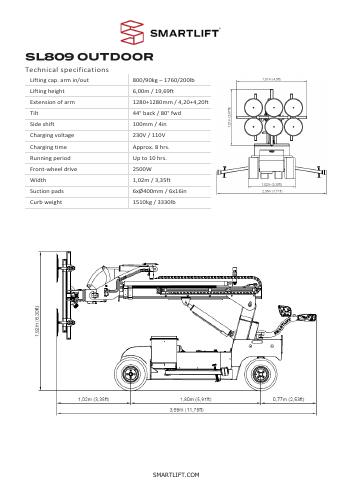

SMARTLIFT SL 809 · Ficha original

Abre directamente la configuración que necesitas consultar.

01 Especificaciones y dimensiones ↗02 Diagrama de cargas ↗

Dimensiones y montaje

Planos del fabricante.

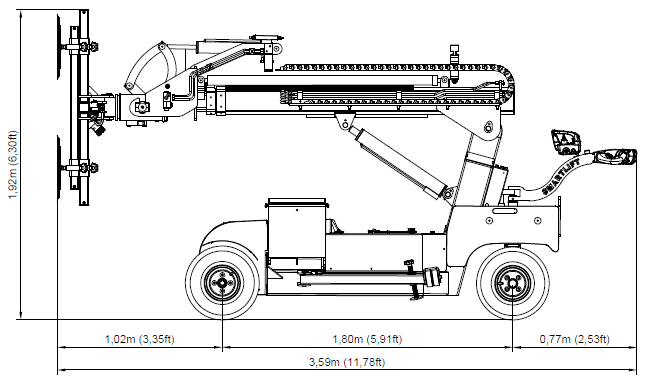

SL 809 · Plano lateral y dimensiones del fabricante

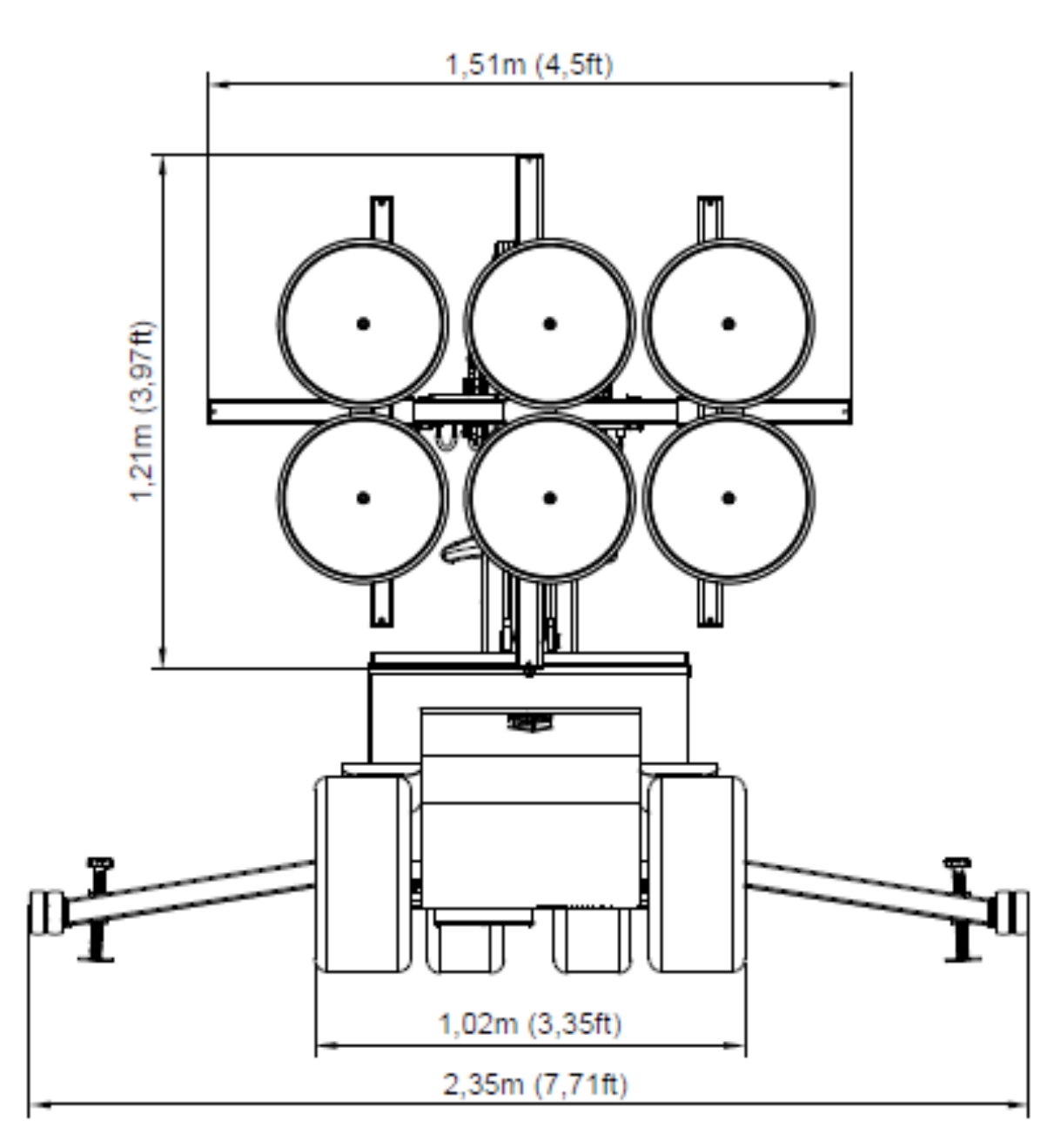

SL 809 Outdoor · Vista frontal y anchura con estabilizadores abiertos

Vistas lateral y frontal de la ficha original SMARTLIFT SL 809 Outdoor. Amplía cada plano para consultar las cotas; ambos corresponden al mismo documento.
