Base y capacidad
Siete bases, con capacidades de 2.000 a 7.500 kg por caballete. La tabla relaciona cada modelo con su base útil y el espacio que ocupa.
TECNOCAT · Clasificadores y almacenamiento ↗

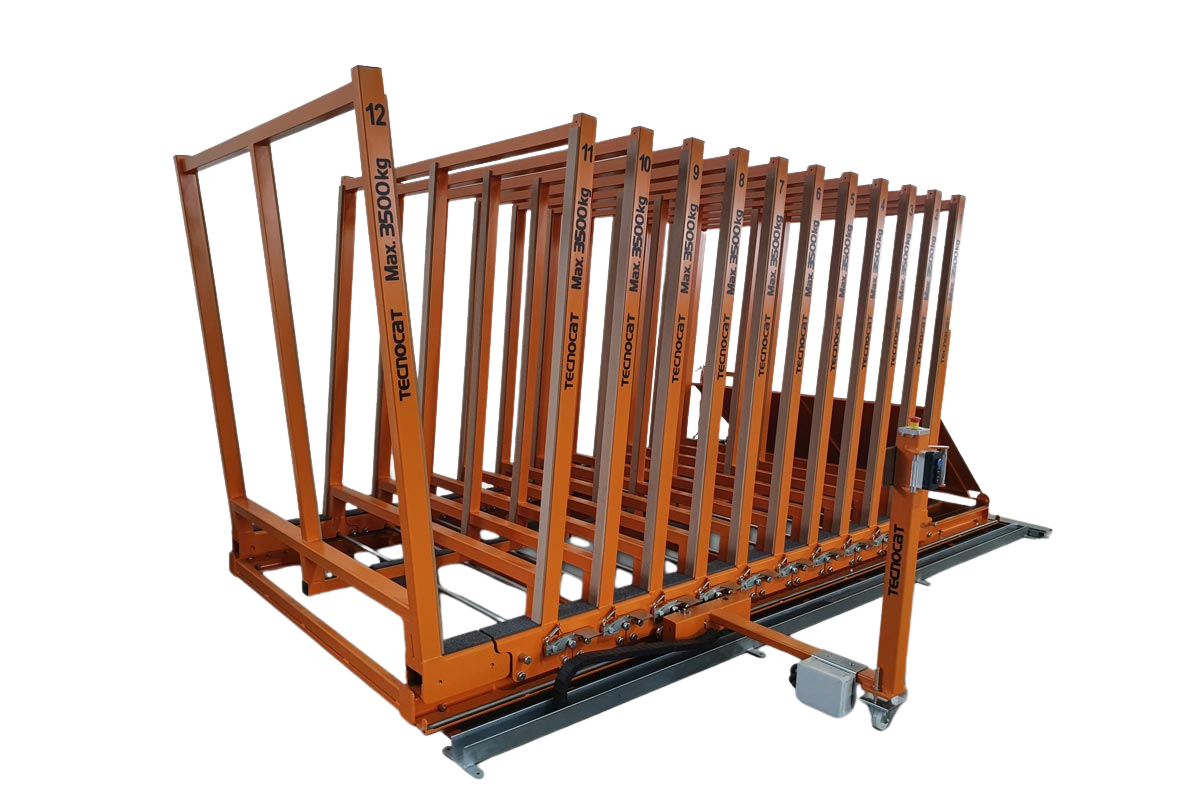

CLA / CLAW
Clasificador con apertura motorizada y bloqueo automático.
- Base útil A
- 110–400 mm, según modelo
- Carga por caballete
- 2.000–7.500 kg, según base
- Formato máximo publicado
- 3.700 × 2.600 mm

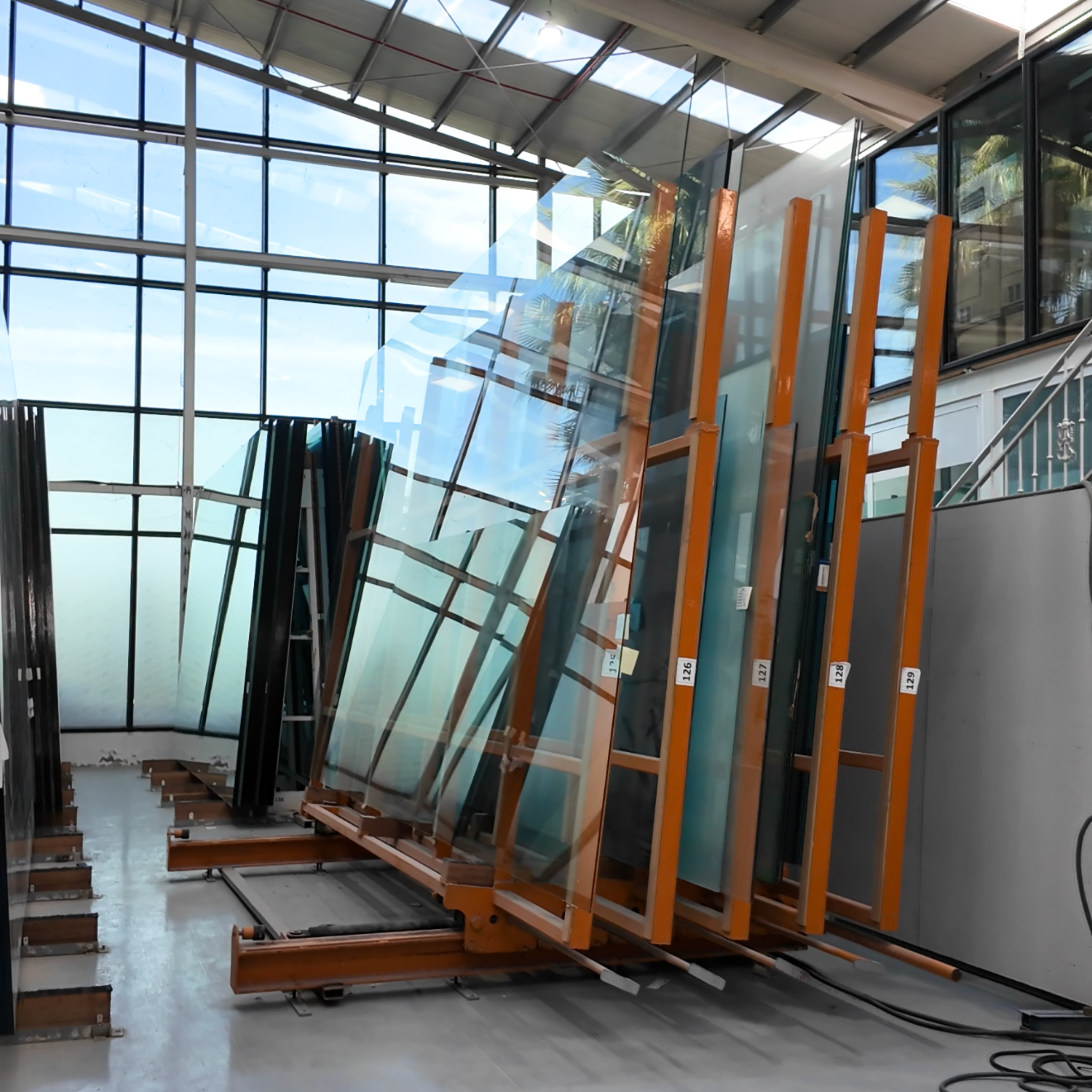

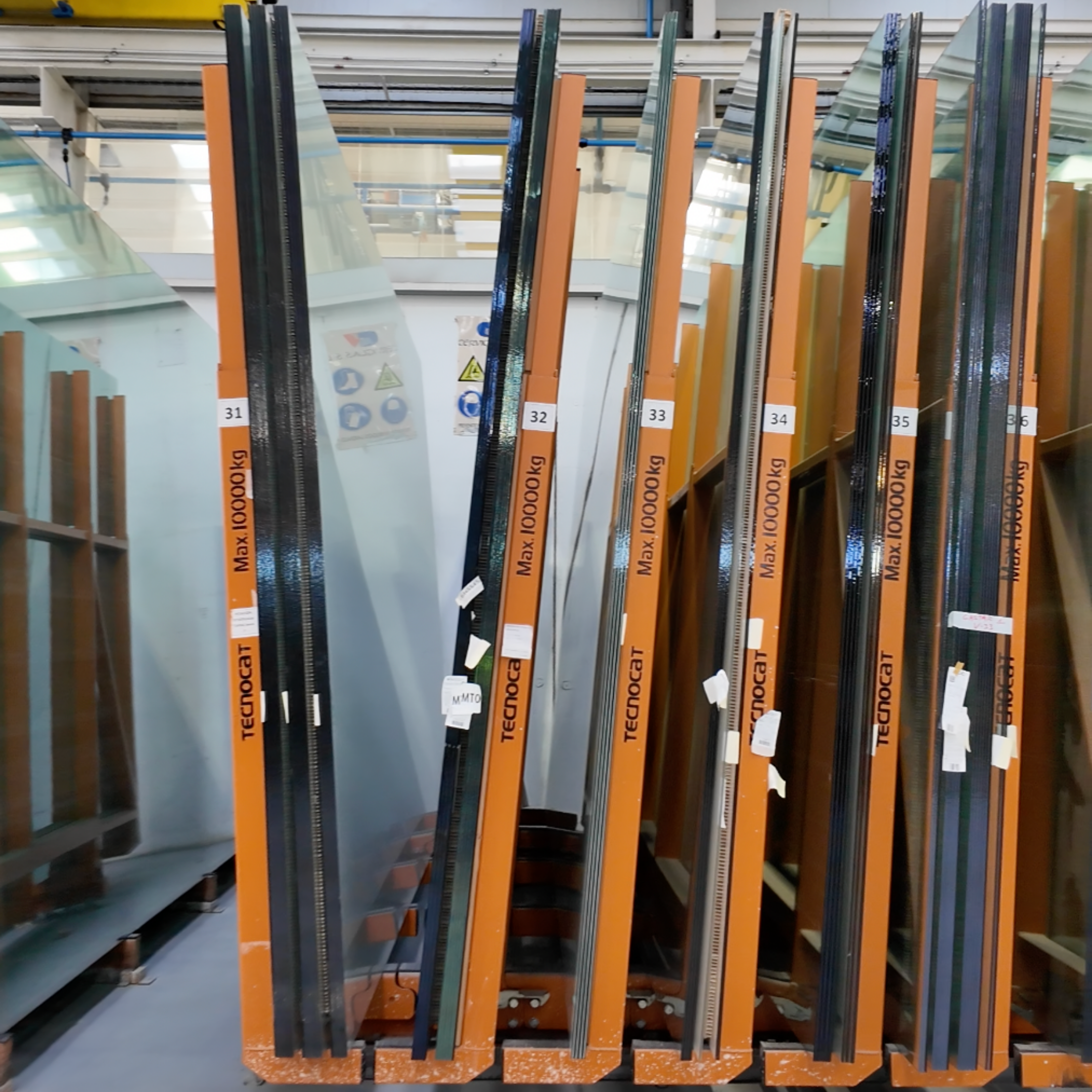

En tu trabajo
Organizar el vidrio.
- Acceso frecuente a paquetes y hojas almacenados.
- Ordenación de material en fábrica.
Conoce cómo trabaja
La tecnología, al detalle.
Apertura del almacén
El acceso motorizado abre un espacio de 850 mm. Esta apertura se incluye en el cálculo de longitud del conjunto.
Longitud según posiciones
Calcula la longitud necesaria para un número de caballetes o las posiciones que caben en el espacio disponible.
Demostraciones del equipo
El trabajo, en vídeo.
TECNOCAT 21 SL- CLASIFICADORES DE VIDRIO. CLA-CLAD
Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.
Ver en YouTube ↗TECNOCAT · CLA / CLAW
Datos técnicos.
- Base útil A
- 110–400 mm, según modelo
- Carga por caballete
- 2.000–7.500 kg, según base
- Formato máximo publicado
- 3.700 × 2.600 mm
- Apertura
- Motorizada · 850 mm (O)
- Espacio ocupado B
- 205–515 mm por caballete
- Longitud del conjunto
- Suma de B + 850 + 345 mm
- Potencia indicada
- 3 kW
- Aire comprimido
- 7 bar · 10 l/min
La tabla de capacidades y la fórmula de longitud corresponden a las fichas originales CLA STORAGE y CLAW STORAGE facilitadas por GLASSAMERICA. La carga indicada es por caballete y depende de la base seleccionada.
Elegir la base y el espacio
Capacidad y longitud del almacén.
La base útil A determina la capacidad de cada caballete. Para calcular la longitud se utiliza B, el espacio que ocupa ese caballete en el conjunto.
| Modelo | Base útil A | Carga por caballete | Espacio ocupado B |
|---|---|---|---|
| CLA-100 / CLAW-100 | 110 mm | 2.000 kg | 205 mm |
| CLA-150 / CLAW-150 | 150 mm | 2.500 kg | 245 mm |
| CLA-200 / CLAW-200 | 200 mm | 3.500 kg | 295 mm |
| CLA-250 / CLAW-250 | 250 mm | 4.500 kg | 345 mm |
| CLA-300 / CLAW-300 | 300 mm | 5.500 kg | 395 mm |
| CLA-350 / CLAW-350 | 350 mm | 6.500 kg | 465 mm |
| CLA-400 / CLAW-400 | 400 mm | 7.500 kg | 515 mm |
En CLA-100 / CLAW-100, la ficha indica una base útil A de 110 mm.
L = suma de B + 850 + 345 mm
A la suma del espacio ocupado por los caballetes se añaden 850 mm de apertura (O) y los 345 mm adicionales que indica el fabricante.
Calculador CLA / CLAW
Planifica tu espacio.
Una posición corresponde a un caballete. Este cálculo utiliza la misma base en todos los caballetes.
Longitud del almacén
5.830 mm
5,83 m de longitud total
9 posiciones · CLA-400 / CLAW-400 · Base útil de 400 mm
- Carga por caballete
- 7.500 kg
- Espacio ocupado por caballete (B)
- 515 mm
- Longitud de los caballetes
- 4.635 mm
- Apertura (O)
- 850 mm
- Longitud adicional
- 345 mm
- Espacio restante
9 × 515 + 850 + 345 = 5.830 mm
Estimación de la longitud del conjunto según la ficha original. La distribución final se concreta con el plano de la instalación.
Documentación TECNOCAT
Fichas y planos originales.
PDF original · 1 página

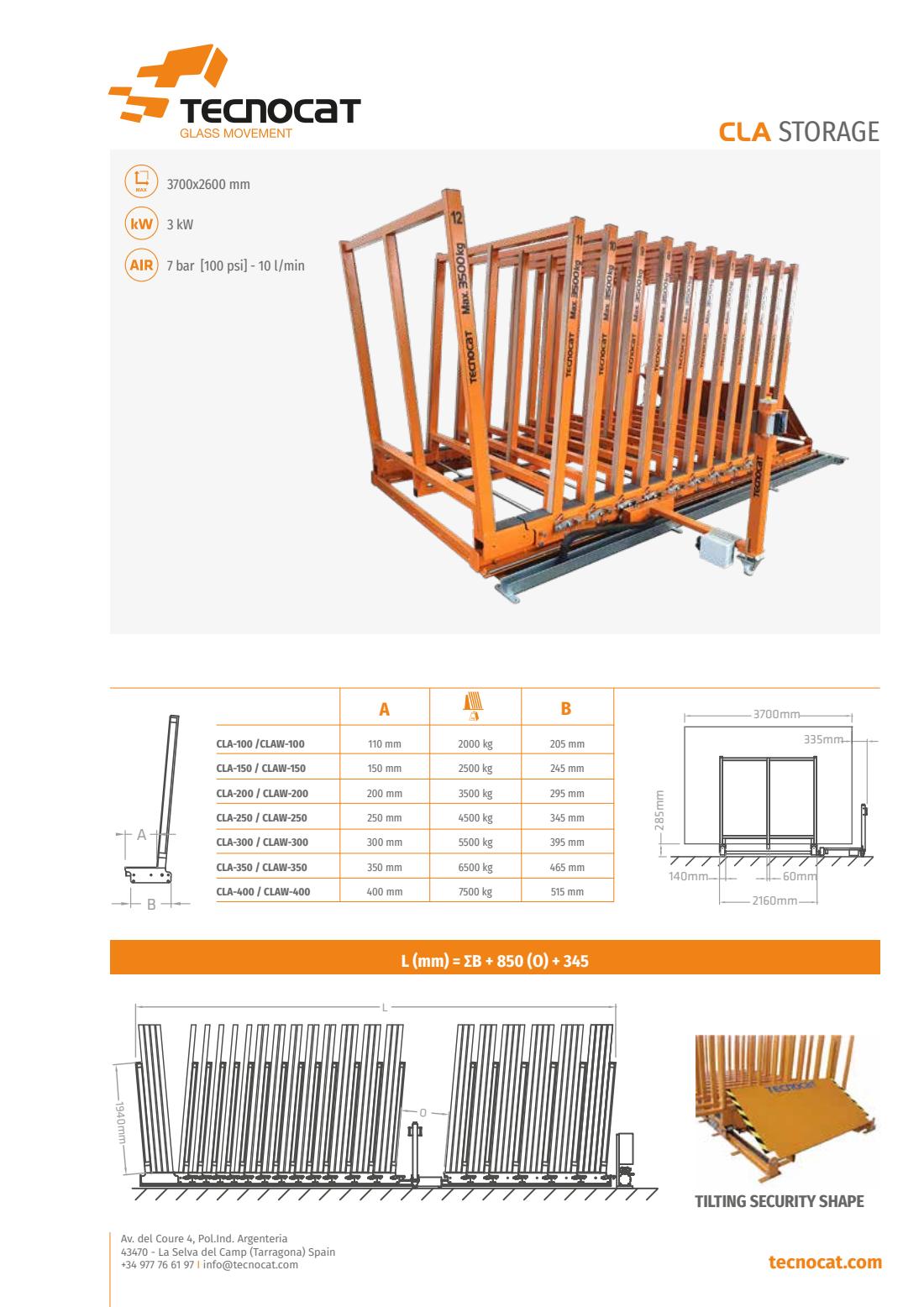

CLA STORAGE
Consulta las dimensiones, las variantes y los datos del fabricante.
PDF original · 1 página

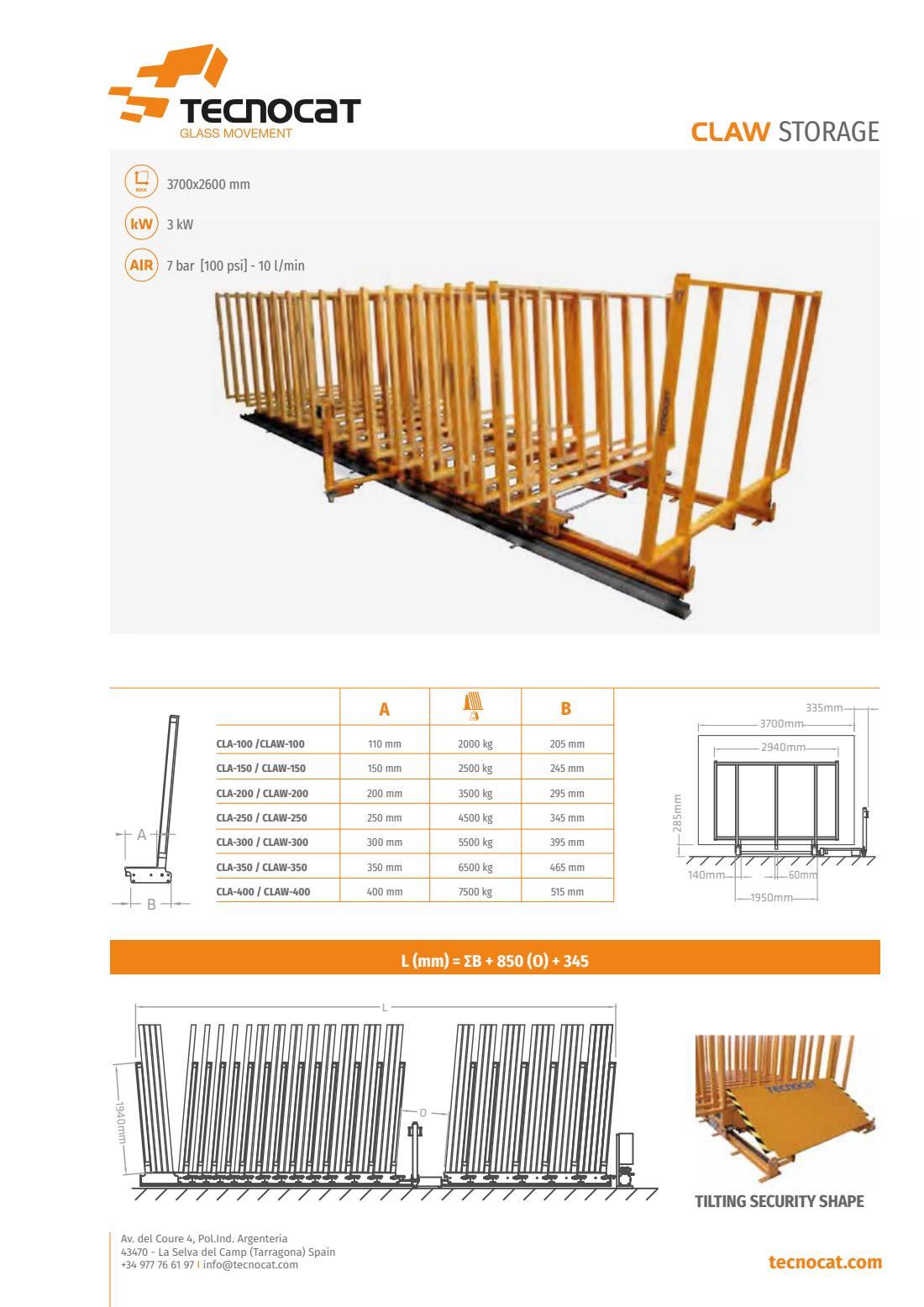

CLAW STORAGE
Consulta las dimensiones, las variantes y los datos del fabricante.
