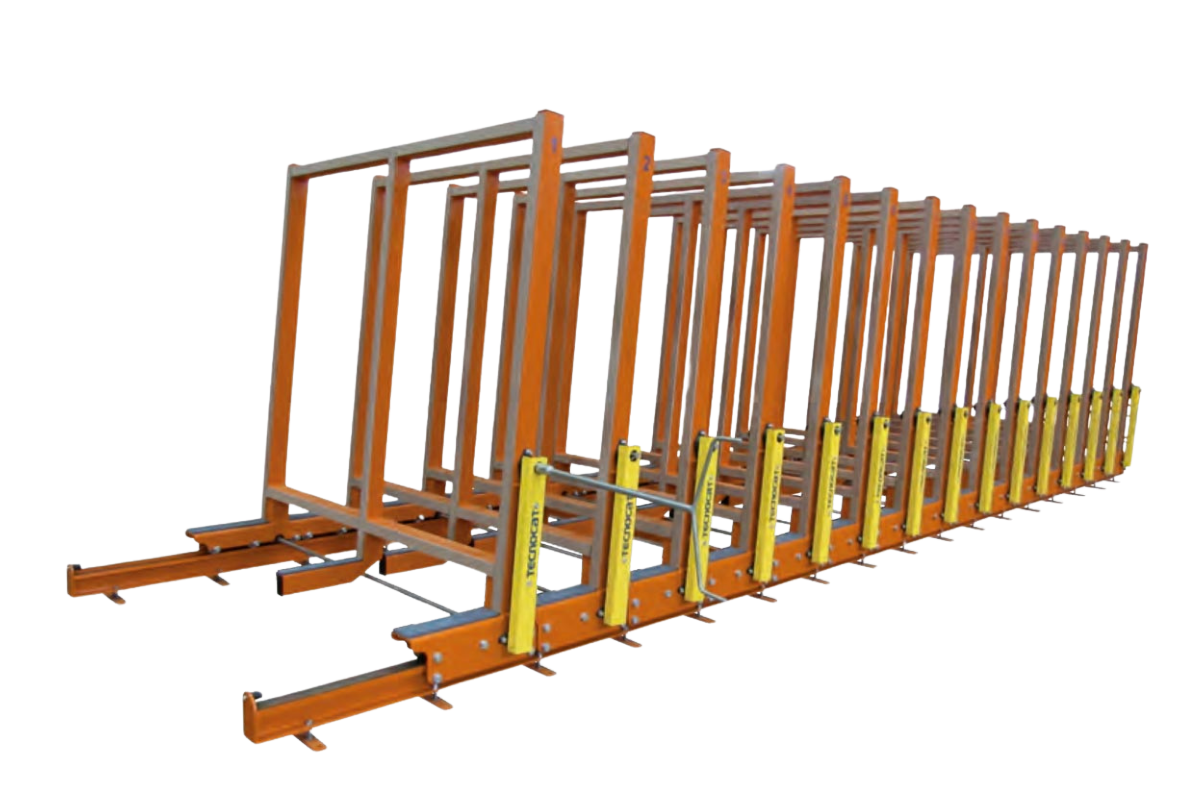

CLM / CLMW

Almacenamiento de hojas o paquetes con apertura manual de compartimentos.

Consultar este equipo ↗Ver ficha original ↓

Base útil A: 110–400 mm, según modelo
Carga por caballete: 2.000–7.500 kg, según base
Apertura: Manual · 850 mm (O)

En tu trabajo

Organizar el vidrio.

Organización del vidrio por formatos y tipos.
Almacenes con acceso manual al material.

Conoce cómo trabaja

La tecnología, al detalle.

Base y carga

Siete bases útiles, de 110 a 400 mm, con capacidades de 2.000 a 7.500 kg por caballete. Consulta cada combinación en la tabla.

Apertura manual

La apertura manual deja un espacio O de 850 mm. El cálculo de longitud incluye esta apertura y los 150 mm adicionales de la ficha.

Longitud según posiciones

Introduce el número de caballetes para obtener la longitud, o el espacio disponible para conocer las posiciones que caben.

Demostraciones del equipo

El trabajo, en vídeo.

TECNOCAT 21 SL- CLM CLASIFICADOR DE VIDRIO MANUAL

Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.

Ver en YouTube ↗

TECNOCAT 21 SL CLASIFICADOR MANUAL PARA VIDRIO 14 POSICIONES

Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.

Ver en YouTube ↗

TECNOCAT · CLM / CLMW

Datos técnicos.

Base útil A: 110–400 mm, según modelo
Carga por caballete: 2.000–7.500 kg, según base
Apertura: Manual · 850 mm (O)
Espacio ocupado B: 205–515 mm por caballete
Longitud del conjunto: Suma de B + 850 + 150 mm
Formato máximo: 3.700 × 2.600 mm
Longitud transversal del vidrio en el plano: 3.700 mm
Altura del caballete indicada en el plano: 1.940 mm
Distancia entre apoyos indicada: 2.160 mm

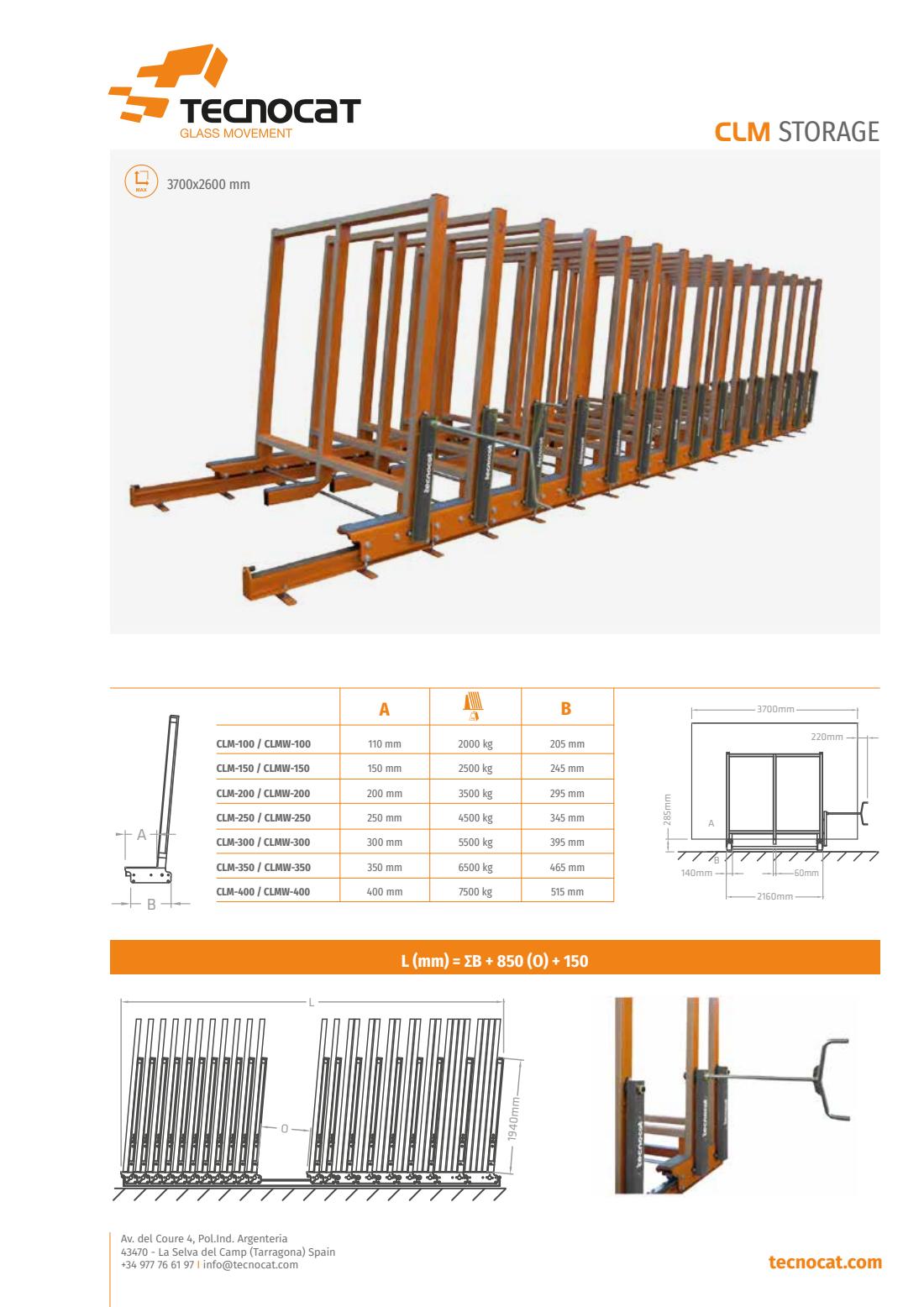

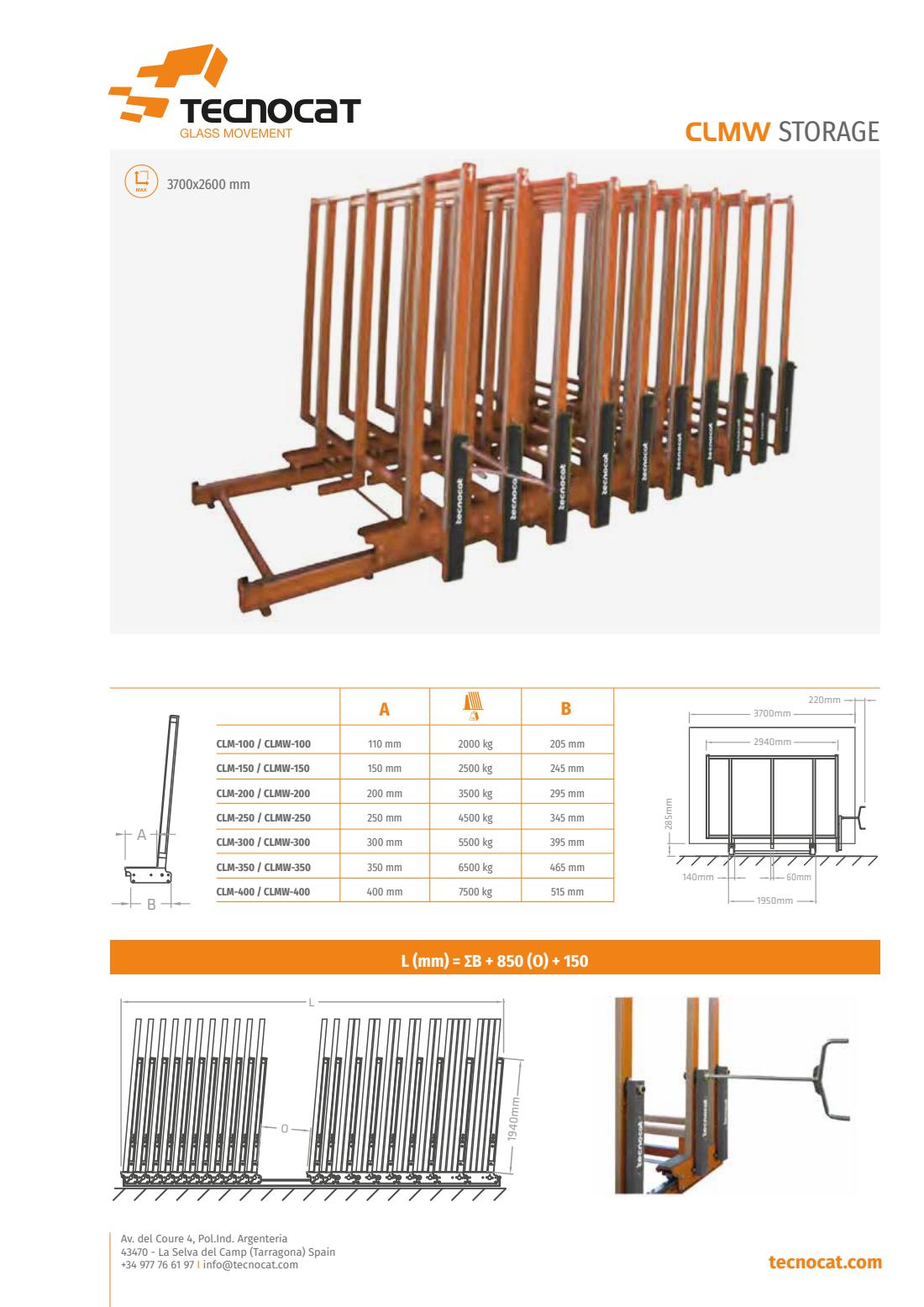

Capacidades y dimensiones de la documentación original TECNOCAT CLM / CLMW. La longitud L depende del número y la base de los caballetes. Las cotas del plano corresponden a la versión indicada.

Elegir la base y el espacio

Capacidad y longitud del almacén.

La base útil A determina la capacidad de cada caballete. Para calcular la longitud se utiliza B, el espacio que ocupa ese caballete en el conjunto.

Capacidades por caballete · CLM / CLMW
Modelo	Base útil A	Carga por caballete	Espacio ocupado B
CLM-100 / CLMW-100	110 mm	2.000 kg	205 mm
CLM-150 / CLMW-150	150 mm	2.500 kg	245 mm
CLM-200 / CLMW-200	200 mm	3.500 kg	295 mm
CLM-250 / CLMW-250	250 mm	4.500 kg	345 mm
CLM-300 / CLMW-300	300 mm	5.500 kg	395 mm
CLM-350 / CLMW-350	350 mm	6.500 kg	465 mm
CLM-400 / CLMW-400	400 mm	7.500 kg	515 mm
