Capacidad según la base
5 bases, de 200 a 400 mm. Cargas de 8.000 a 16.000 kg por caballete completo, según la tabla original.
TECNOCAT · Clasificadores y almacenamiento ↗

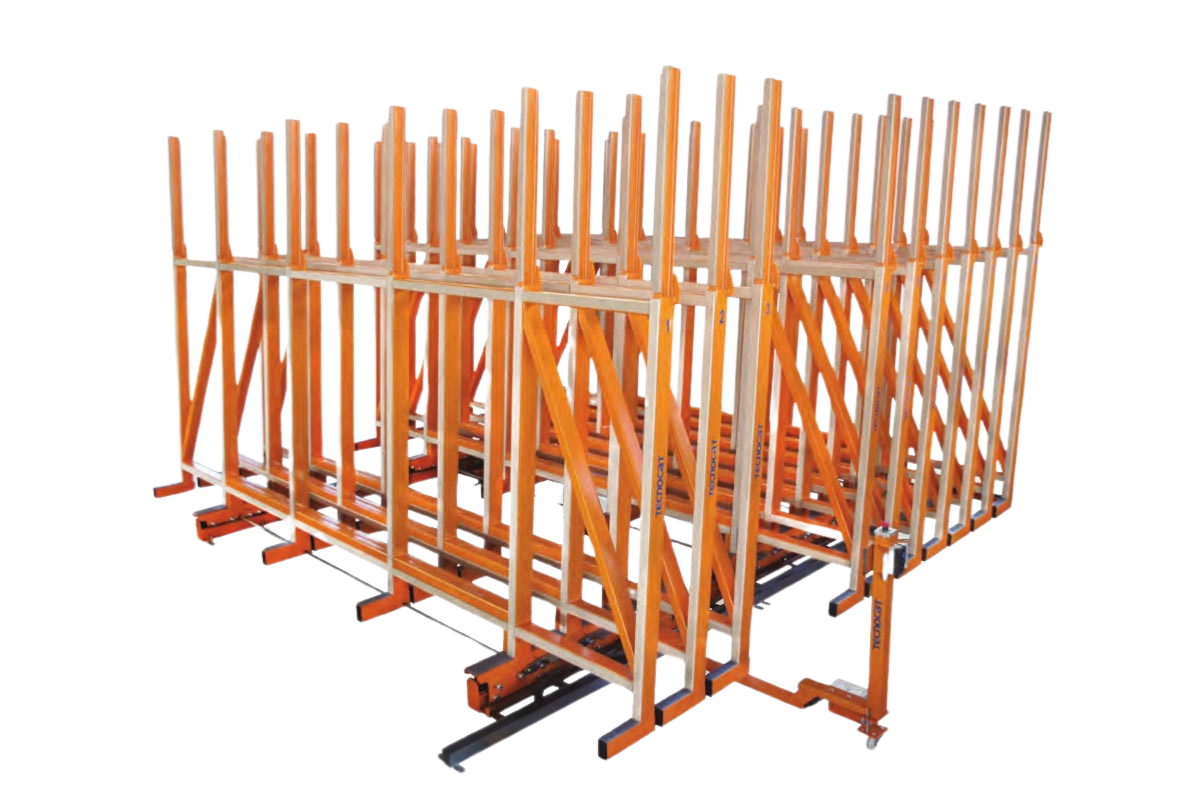

CLA6D / CLA6DW
Clasificador motorizado para almacenar hojas y paquetes de gran formato.
- Base útil A
- 200–400 mm, según modelo
- Carga por caballete
- 8.000–16.000 kg, según base
- Apertura
- Motorizada · 850 mm (O)
En tu trabajo
Organizar el vidrio.
- Almacenamiento de vidrio jumbo.
- Organización de paquetes de gran tamaño en fábrica.
Conoce cómo trabaja
La tecnología, al detalle.
Formatos de almacenamiento
Cada caballete admite un formato de 6.100 × 3.300 mm o dos formatos menores: 3.300 × 2.600 mm en CLA6D y 3.700 × 2.600 mm en CLA6DW.
Longitud del almacén
El cálculo suma el espacio B de cada caballete, los 850 mm de apertura y 485 mm adicionales. La anchura transversal se consulta por separado para cada versión.
TECNOCAT · CLA6D / CLA6DW
Datos técnicos.
- Base útil A
- 200–400 mm, según modelo
- Carga por caballete
- 8.000–16.000 kg, según base
- Apertura
- Motorizada · 850 mm (O)
- Espacio ocupado B
- 335–555 mm por caballete
- Longitud del conjunto
- Suma de B + 850 + 485 mm
- Formato grande, ambas versiones
- 1 × (6.100 × 3.300 mm)
- Formatos menores por caballete CLA6D
- 2 × (3.300 × 2.600 mm)
- Formatos menores por caballete CLA6DW
- 2 × (3.700 × 2.600 mm)
- Anchura total CLA6D según plano
- 7.150 mm
- Anchura total CLA6DW según plano
- 7.935 mm
- Altura del caballete indicada en el plano
- 3.035 mm
- Potencia indicada
- 3 kW
- Aire comprimido
- 7 bar · 10 l/min
Capacidades y dimensiones de la documentación original TECNOCAT CLA6D / CLA6DW. La longitud L depende del número y la base de los caballetes. Las cotas del plano corresponden a la versión indicada.
Elegir la base y el espacio
Capacidad y longitud del almacén.
La base útil A determina la capacidad de cada caballete. Para calcular la longitud se utiliza B, el espacio que ocupa ese caballete en el conjunto.
| Modelo | Base útil A | Carga por caballete | Espacio ocupado B |
|---|---|---|---|
| CLA6D-200 / CLA6DW-200 | 200 mm | 8.000 kg | 335 mm |
| CLA6D-250 / CLA6DW-250 | 250 mm | 10.000 kg | 385 mm |
| CLA6D-300 / CLA6DW-300 | 300 mm | 12.000 kg | 435 mm |
| CLA6D-350 / CLA6DW-350 | 350 mm | 14.000 kg | 505 mm |
| CLA6D-400 / CLA6DW-400 | 400 mm | 16.000 kg | 555 mm |
La carga indicada corresponde al caballete completo; no debe multiplicarse por sus dos espacios de almacenamiento.
Cada caballete admite un formato de 6.100 × 3.300 mm o dos formatos menores: 3.300 × 2.600 mm en CLA6D y 3.700 × 2.600 mm en CLA6DW. El número de caballetes determina la longitud L.
L = suma de B + 850 + 485 mm
A la suma del espacio ocupado por los caballetes se añaden 850 mm de apertura (O) y los 485 mm adicionales que indica el fabricante.
Calculador CLA6D / CLA6DW
Planifica tu espacio.
El calculador cuenta caballetes completos, incluidos sus dos espacios de almacenamiento. Este cálculo utiliza la misma base en todos los caballetes.
Longitud del almacén
6.330 mm
6,33 m de longitud total
9 caballetes · CLA6D-400 / CLA6DW-400 · Base útil de 400 mm
- Carga por caballete
- 16.000 kg
- Espacio ocupado por caballete (B)
- 555 mm
- Longitud de los caballetes
- 4.995 mm
- Apertura (O)
- 850 mm
- Longitud adicional
- 485 mm
- Espacio restante
9 × 555 + 850 + 485 = 6.330 mm
Estimación de la longitud del conjunto según la ficha original. La distribución final se concreta con el plano de la instalación.
Elegir el montaje
Configuraciones del equipo.
CLA6D_CLA6DW
Abre directamente la configuración que necesitas consultar.

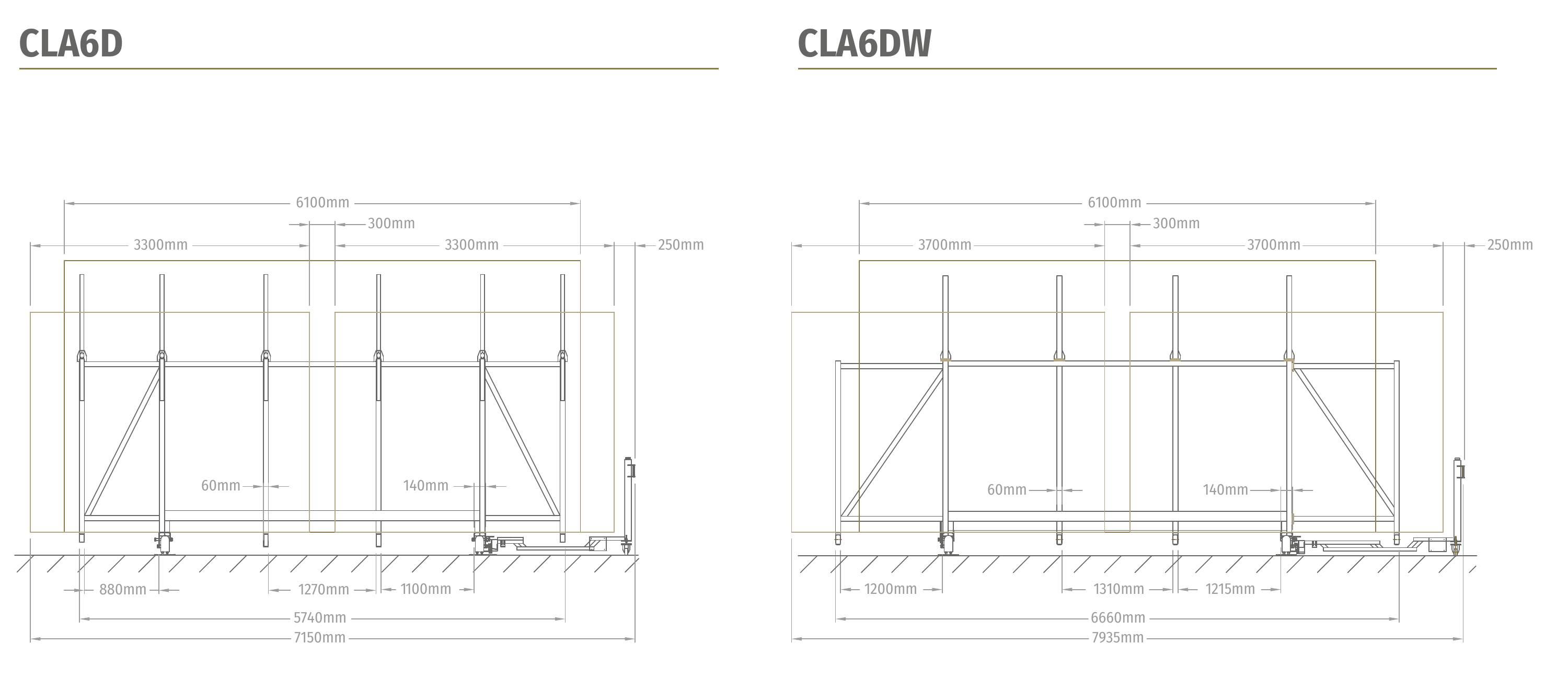

Dimensiones y montaje
Planos del fabricante.
La anchura transversal del conjunto es 7.150 mm para CLA6D y 7.935 mm para CLA6DW. La longitud L se obtiene con el calculador. Las capacidades son por caballete completo.

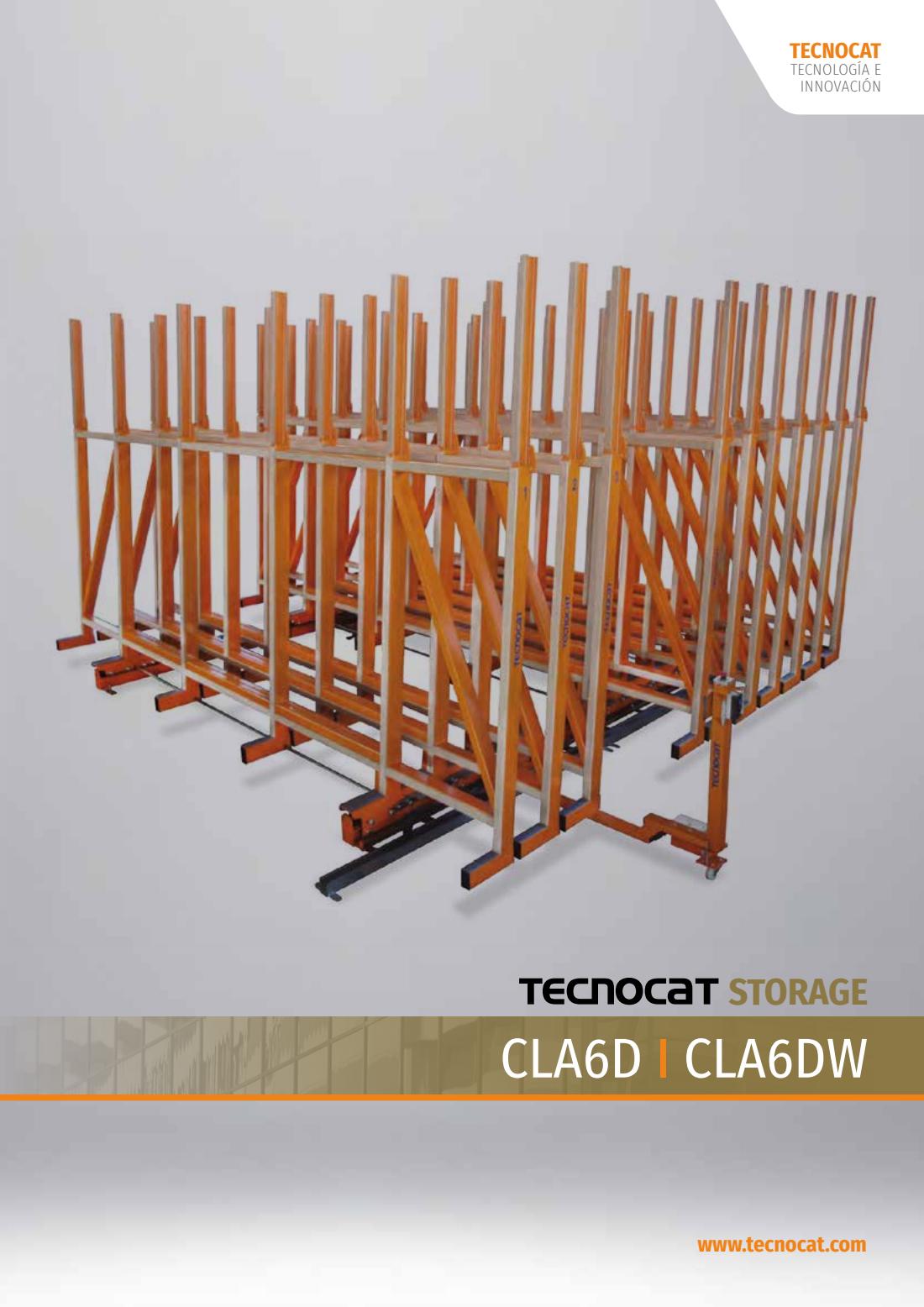

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 4 páginas
CLA6D_CLA6DW
Consulta las dimensiones, las variantes y los datos del fabricante.
