GLASS INSPECTOR · Inspección del vidrio ↗

VERTICAL

Control de defectos durante la fabricación de vidrio aislante y en líneas de mecanizado vertical.

Consultar este equipo ↗Ver documentación ↓

VERTICAL · Integración en línea1 / 1Montaje ilustrativo.

VERTICAL · Integración en línea1 / 1Montaje ilustrativo.

Orientación: Vertical
Diseño: Escáner modular

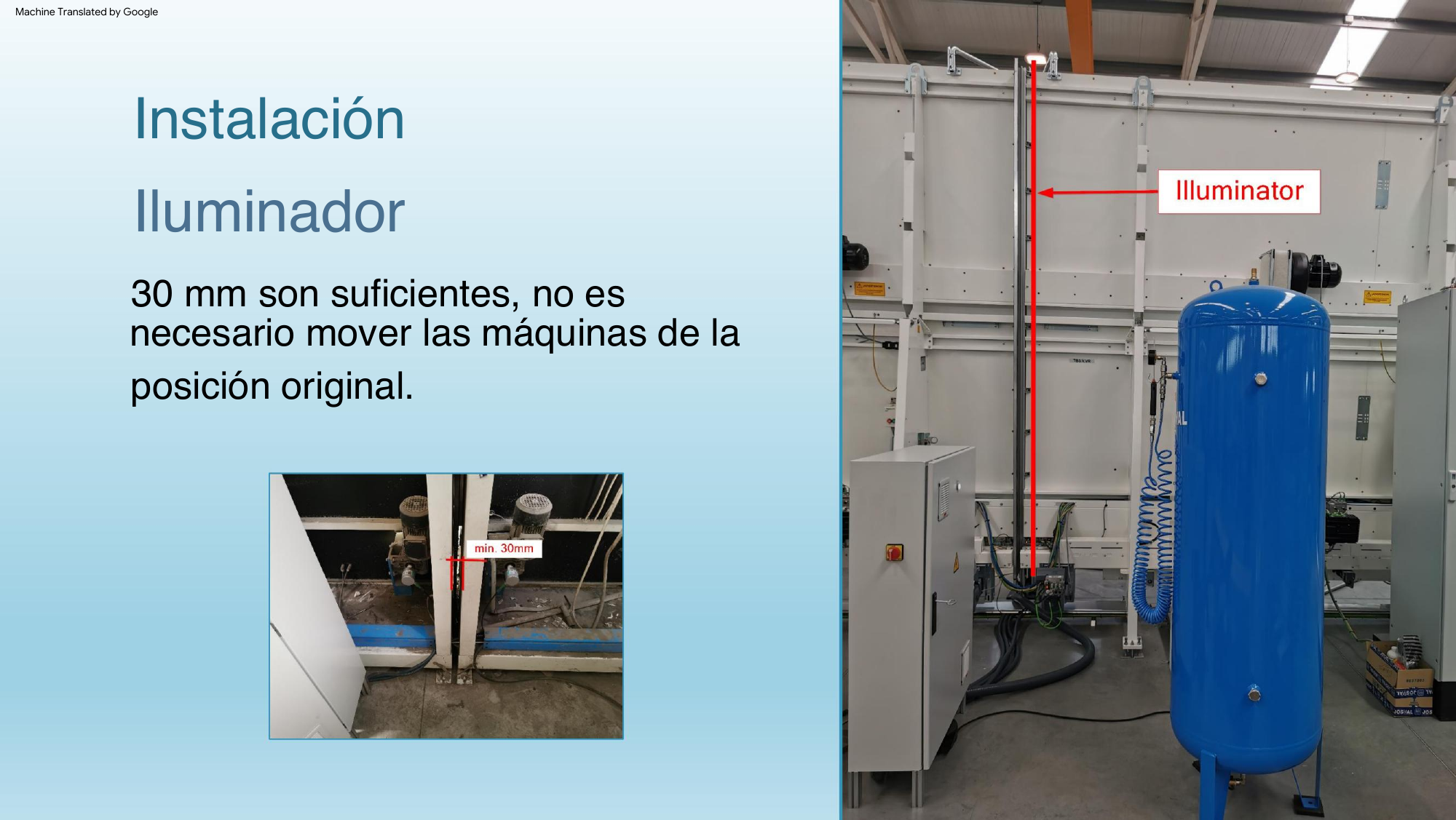

Espacio para iluminación: 30 mm entre paneles o rodillos, según montaje

En tu trabajo

Inspeccionar durante la fabricación.

Control de defectos durante la fabricación de vidrio aislante y en líneas de mecanizado vertical.
Con el opcional Overall Bow, evaluación del arqueo global de la hoja en la propia línea vertical.

Conoce cómo trabaja

La tecnología, al detalle.

Evaluar cada pieza

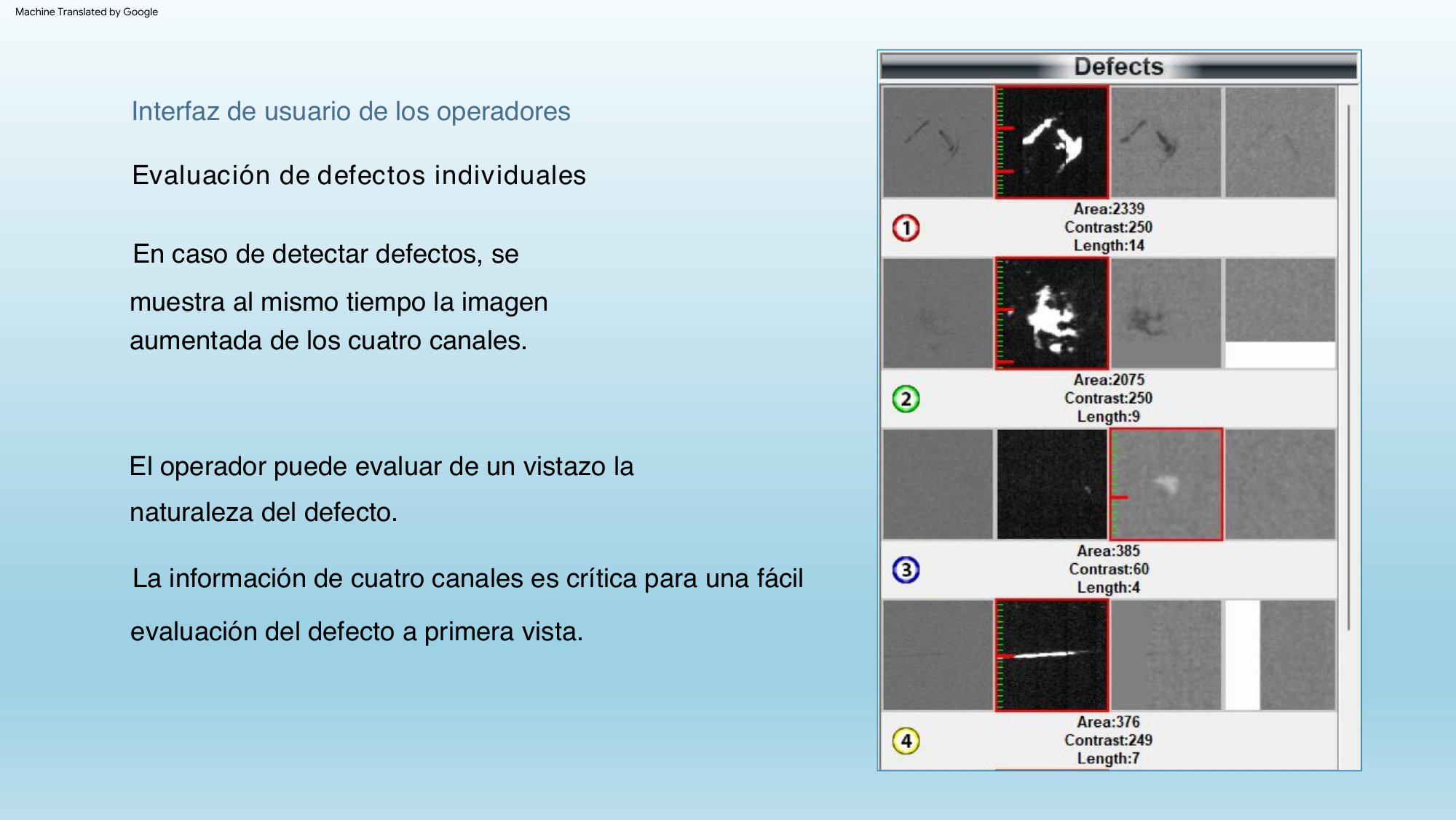

La pantalla muestra la hoja completa y los defectos localizados. El operario puede aceptar la pieza, retirarla o intervenir para subsanar una contaminación.

Iluminación según el defecto

El catálogo distingue GI MASTER con campo oscuro y luz de fondo difusa, y GI PREMIUM con iluminación Reflex adicional para la inspección de capas.

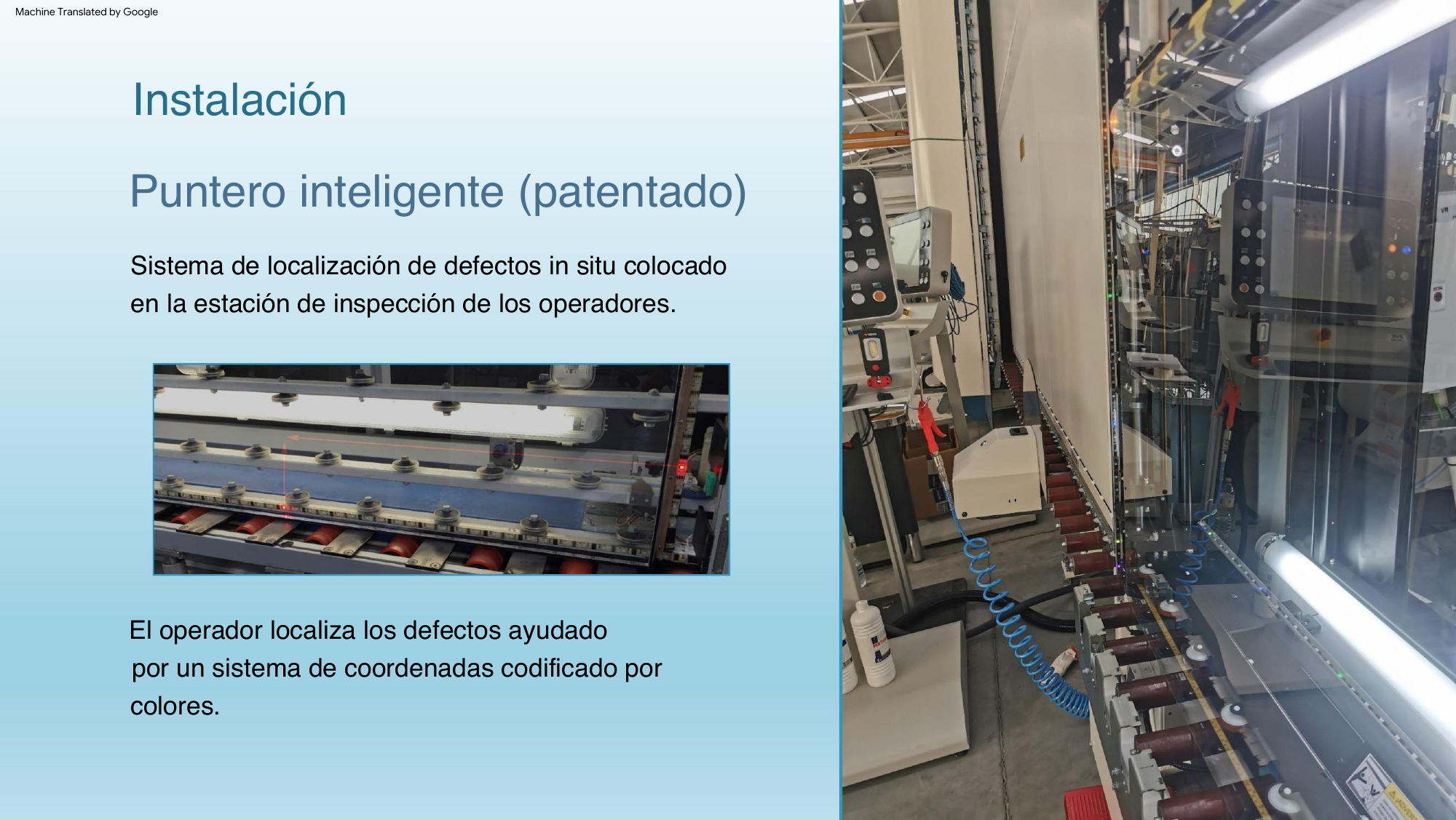

Smart Pointer

Dos conjuntos de LED de colores marcan las coordenadas del defecto sobre el vidrio y ayudan a localizarlo en la estación de inspección.

Datos disponibles después de fabricar

Las imágenes y resultados quedan asociados a cada hoja. Los perfiles de calidad y las tolerancias se configuran para el trabajo y pueden integrarse con el seguimiento de producción.

Cuatro canales de imagen

La presentación técnica VERTICAL explica una configuración con luz de fondo, infrarrojos, campo oscuro y Reflex. Permite comparar cómo aparece un mismo defecto con cada iluminación.

Integración después del lavado

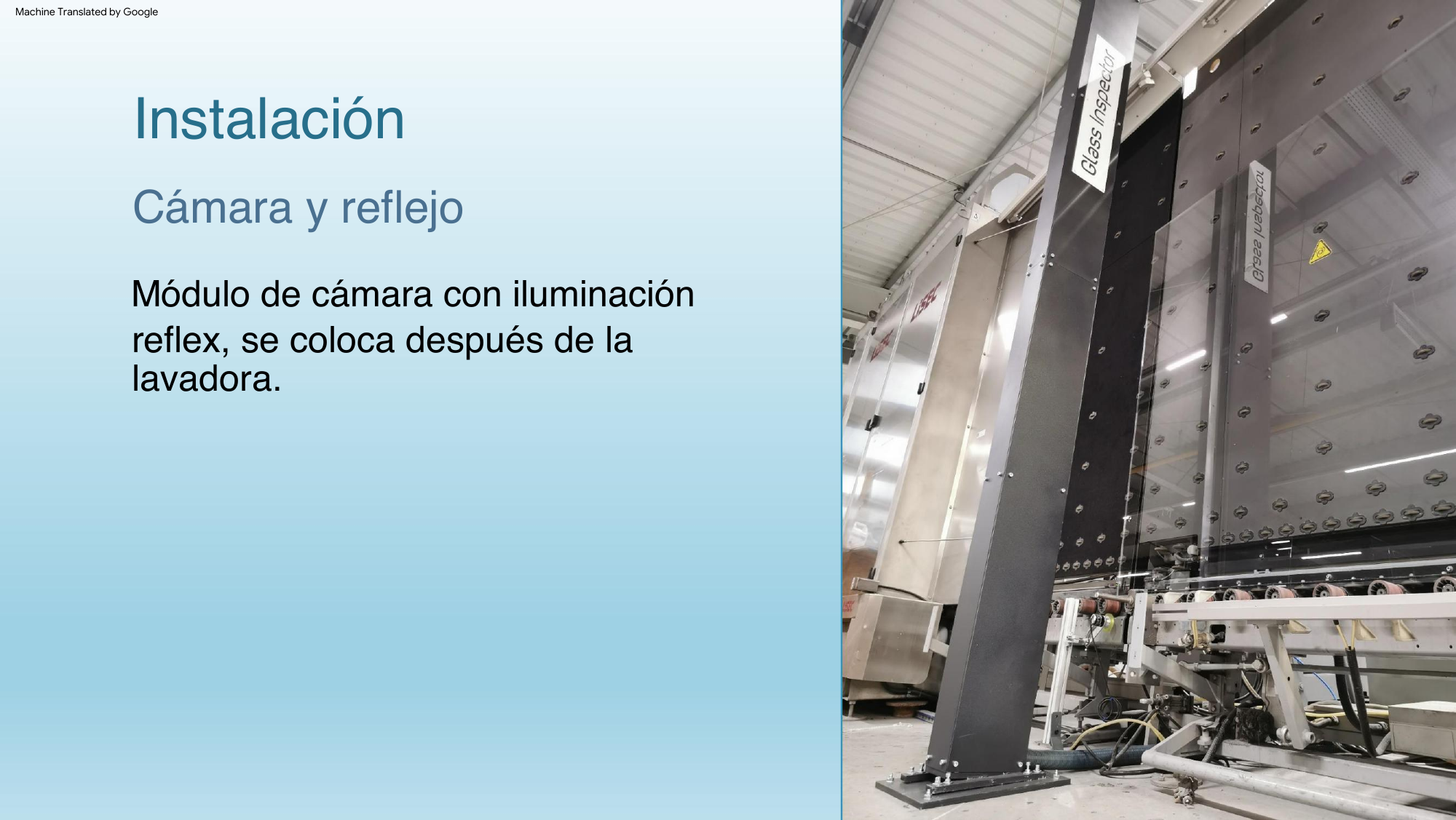

El módulo de cámaras y Reflex se sitúa después de la lavadora. La estación de inspección reúne la pantalla, los avisos y el sistema de señalización.

Demostraciones del equipo

El trabajo, en vídeo.

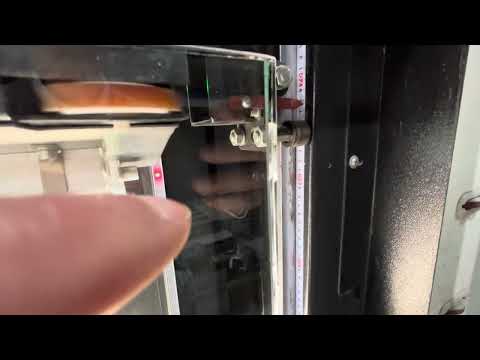

VERTICAL · Funcionamiento y resultados

Explicación oficial en español. El vídeo muestra una generación anterior; la imagen principal es el montaje ilustrativo del catálogo GLASSAMERICA.

Ver en YouTube ↗

VERTICAL · Instalación en línea Glaston 2700 × 5000 mm

Vídeo del canal oficial Glass Inspector. La instalación mostrada corresponde al proyecto grabado.

Ver en YouTube ↗

GLASS INSPECTOR · VERTICAL

Datos técnicos.

Orientación: Vertical
Diseño: Escáner modular
Espacio para iluminación: 30 mm entre paneles o rodillos, según montaje
Dimensión máxima en la ficha de modelo: 3,21 m · catálogo 2.2
Resolución de imagen publicada: 0,04 mm²/píxel · catálogo 2.2
Velocidad de línea: 40 m/min en la introducción del catálogo; ver nota de discrepancia
Trazabilidad: Registro por pieza e identificación mediante código de barras
Parámetros del defecto: Contraste, dimensiones y área
Interfaz: Vista general y detalle ampliado del defecto
Presentación técnica VERTICAL: 4 canales: luz de fondo, infrarrojos, campo oscuro y Reflex
Resolución en la presentación: 0,2 mm/píxel; 0,04 mm² por píxel cuadrado
Opcional Overall Bow: Medición del arqueo global integrada en VERTICAL

El catálogo general, edición 2.2 de febrero de 2022, indica 40 m/min en la página 2 y 40 m/s en las páginas de modelo. Esta discrepancia se conserva en la tabla de referencias y la velocidad contractual se confirmará. La resolución publicada no equivale al tamaño mínimo detectable de cualquier defecto. Las versiones MASTER/PREMIUM del catálogo y la presentación de cuatro canales se documentan por separado; concretar los canales de la configuración ofertada. La introducción indica dimensiones sin límite y las fichas de modelo 3,21 m; el formato se define para la instalación.

Preparar tu equipo

Equipamiento y configuración.

Iluminación en el catálogo general de febrero de 2022
Configuración	Iluminación	Aplicación descrita
GI MASTER	Campo oscuro y luz de fondo difusa	Inspección de defectos con dos iluminaciones
GI PREMIUM	MASTER + Reflex	Inspección adicional de vidrios con capa

Los cuatro canales de la presentación VERTICAL
Canal	Cómo se observa el defecto

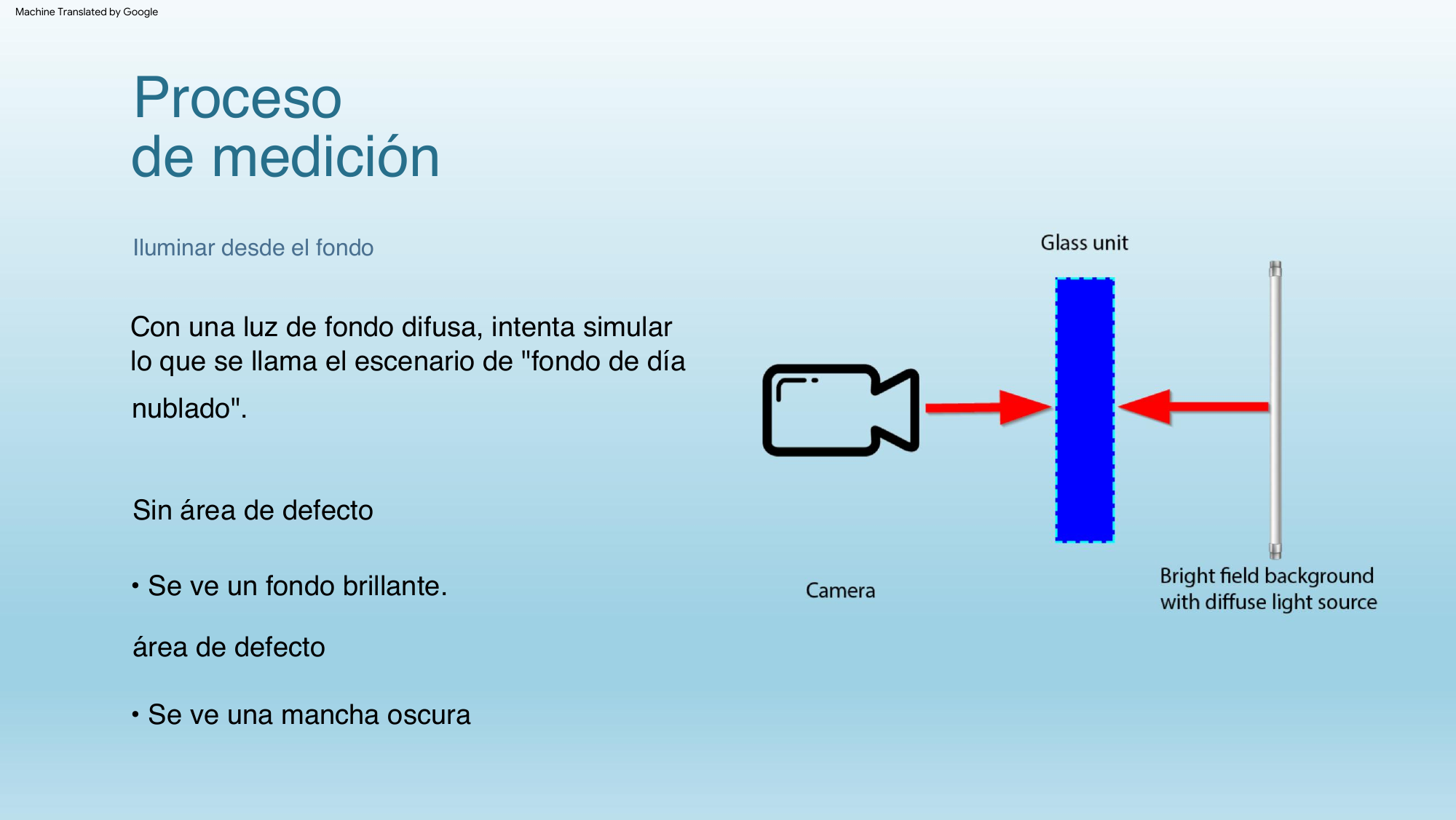

Luz de fondo difusa	Zona oscura sobre fondo claro

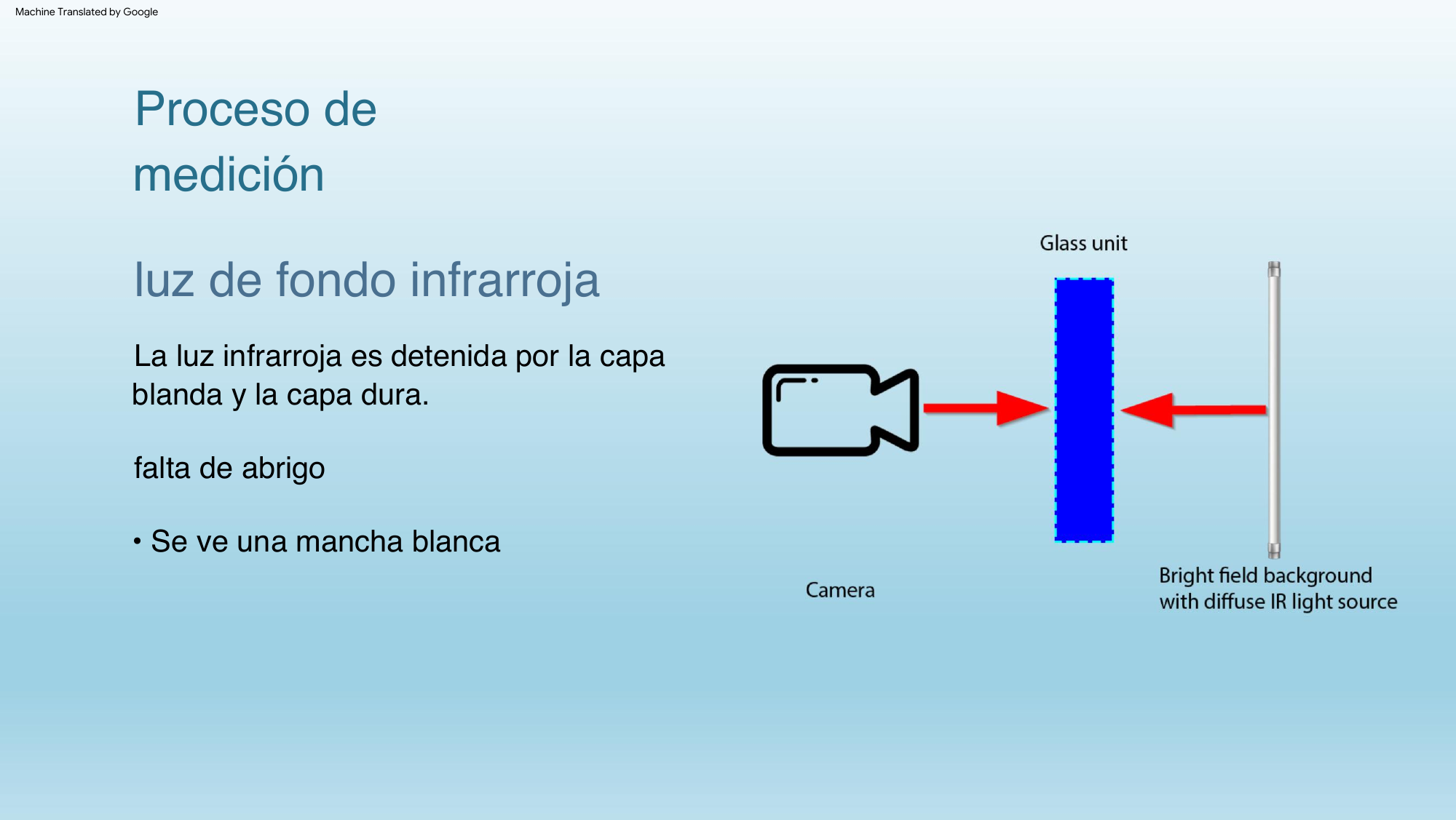

Luz de fondo infrarroja	Zona clara cuando falta capa

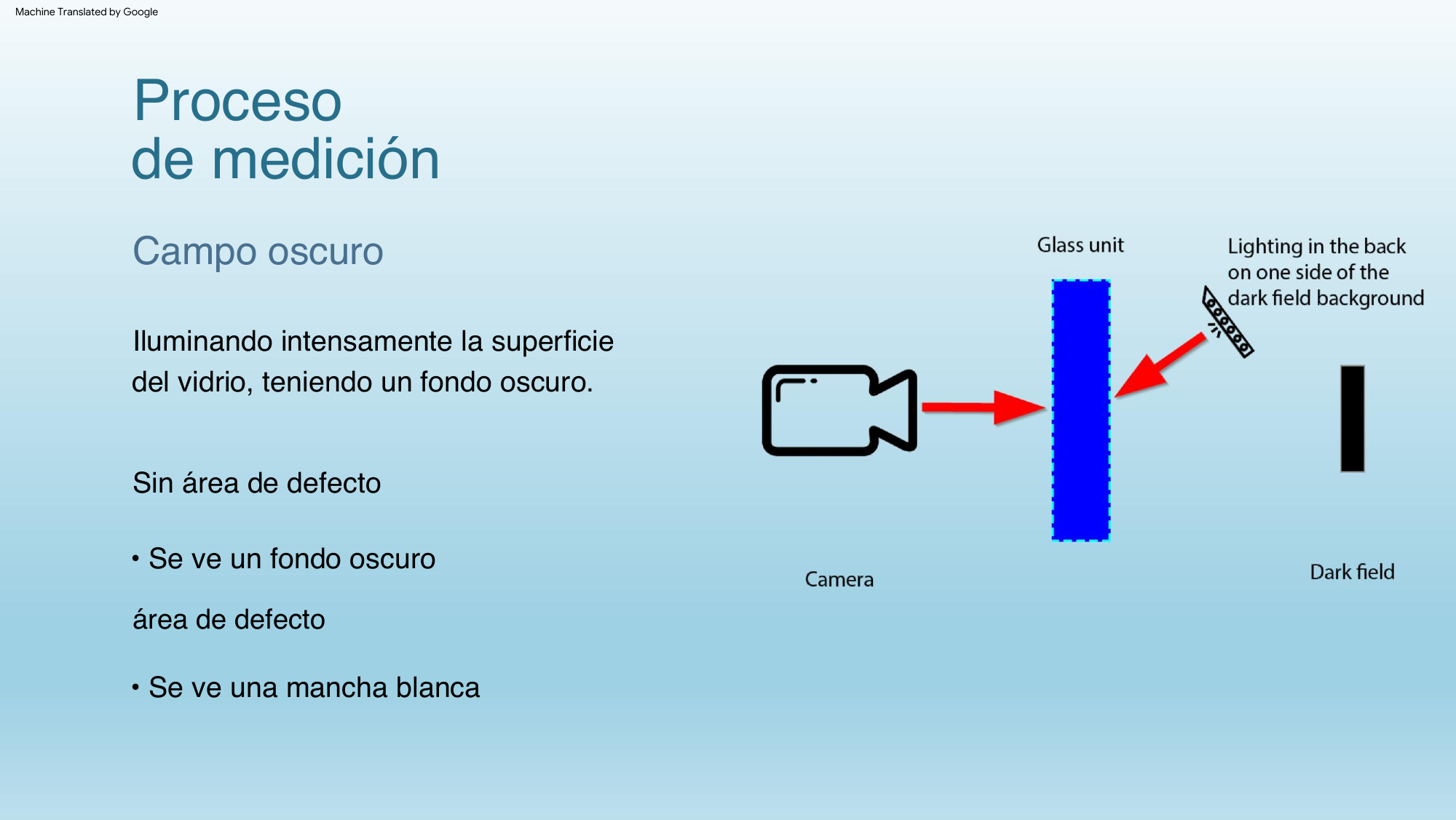

Campo oscuro	Zona clara sobre fondo oscuro

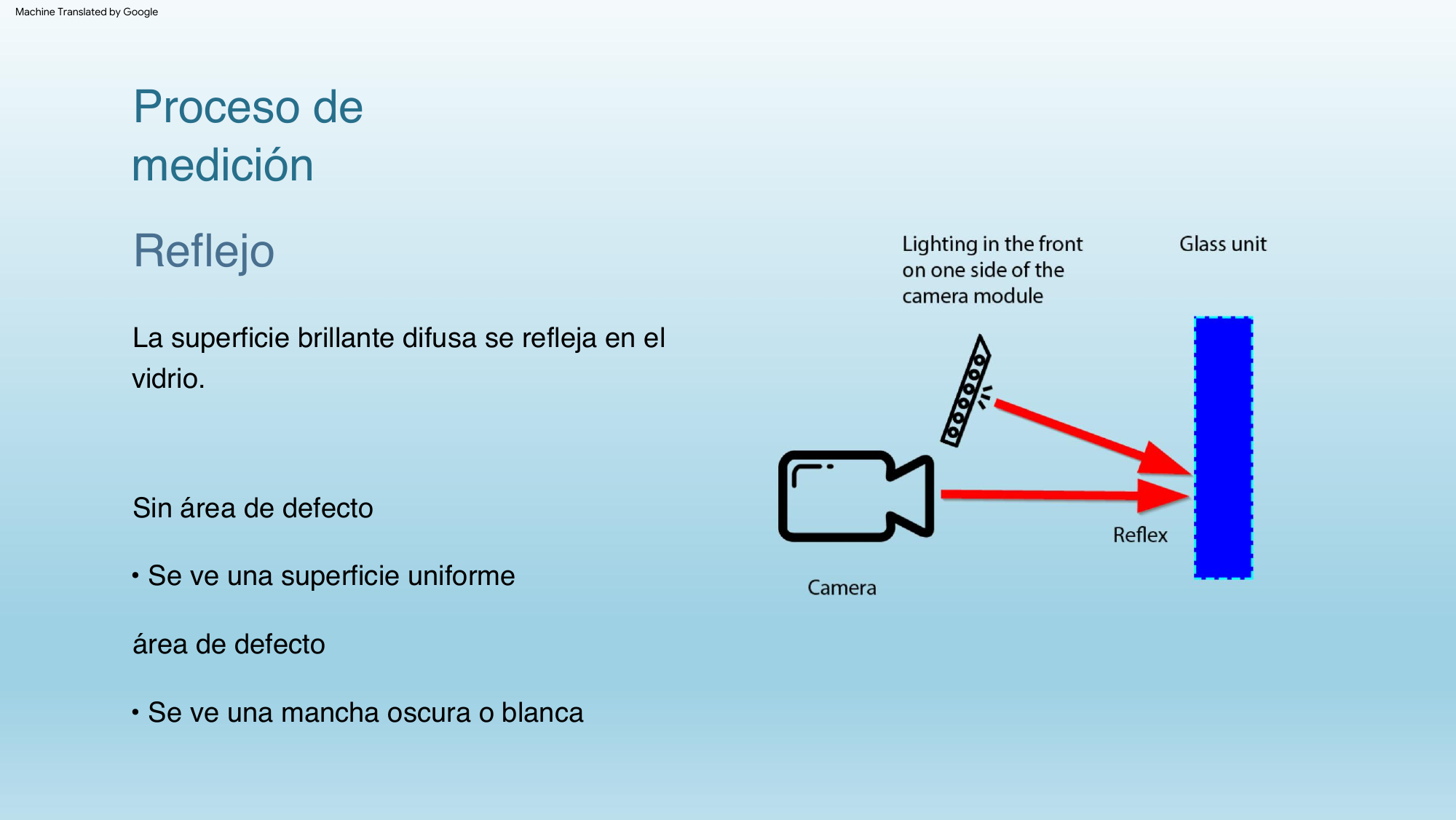

Reflex	Diferencia clara u oscura sobre la reflexión uniforme

Referencias publicadas que deben concretarse para el proyecto
Dato	Introducción · página 2	Ficha del modelo · página 4
Velocidad	40 m/min	40 m/s
Dimensión máxima	Sin límite	3,21 m

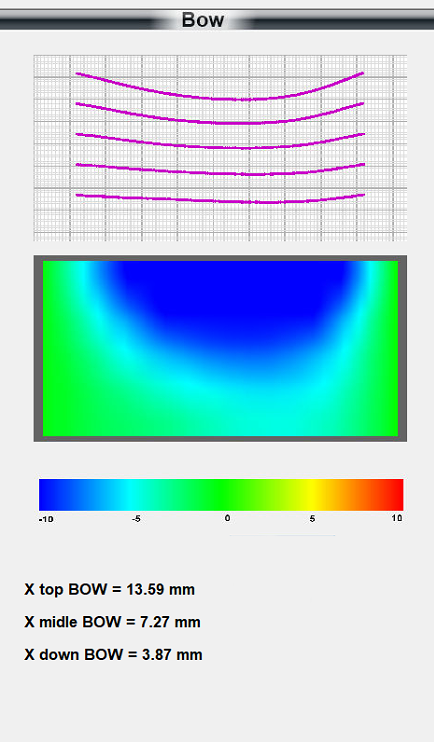

Overall Bow · Opcional para VERTICAL

Medición del arqueo global de la hoja mediante una función opcional integrada en el equipo VERTICAL.

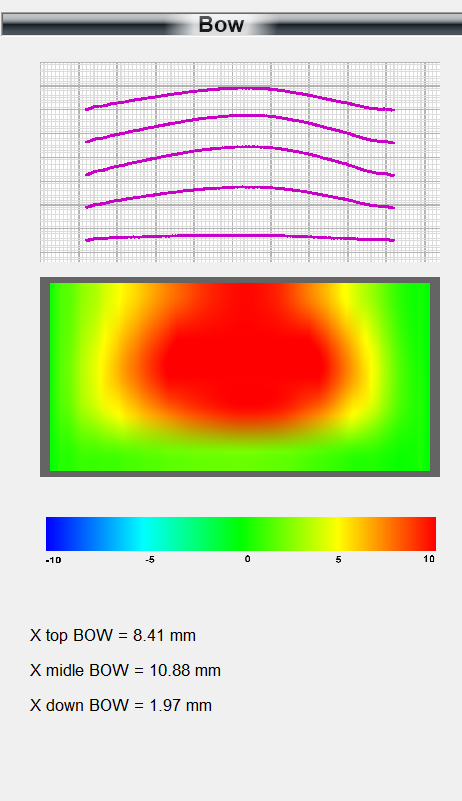

Visualización de los perfiles y de un mapa de deformación del vidrio.
El formato, la tolerancia requerida y la configuración se concretan para cada instalación.

Preparar la instalación

Definir formatos, velocidad real de la línea y familias de vidrio.
Elegir iluminación según vidrio transparente, Low-E, control solar y defectos a inspeccionar.
Concretar la estación del operario, Smart Pointer, identificación y conexión al software de planta.
Calibrar y validar la detección sobre piezas representativas.
