GLASS INSPECTOR · Inspección del vidrio ↗

HORIZONTAL

Inspección de superficie, masa y capa del vidrio en líneas horizontales de laminado, serigrafía o templado.

Consultar este equipo ↗Ver documentación ↓

Orientación: Horizontal
Diseño: Escáner modular
Espacio para iluminación: 30 mm entre paneles o rodillos, según montaje

En tu trabajo

Controlar antes de seguir transformando.

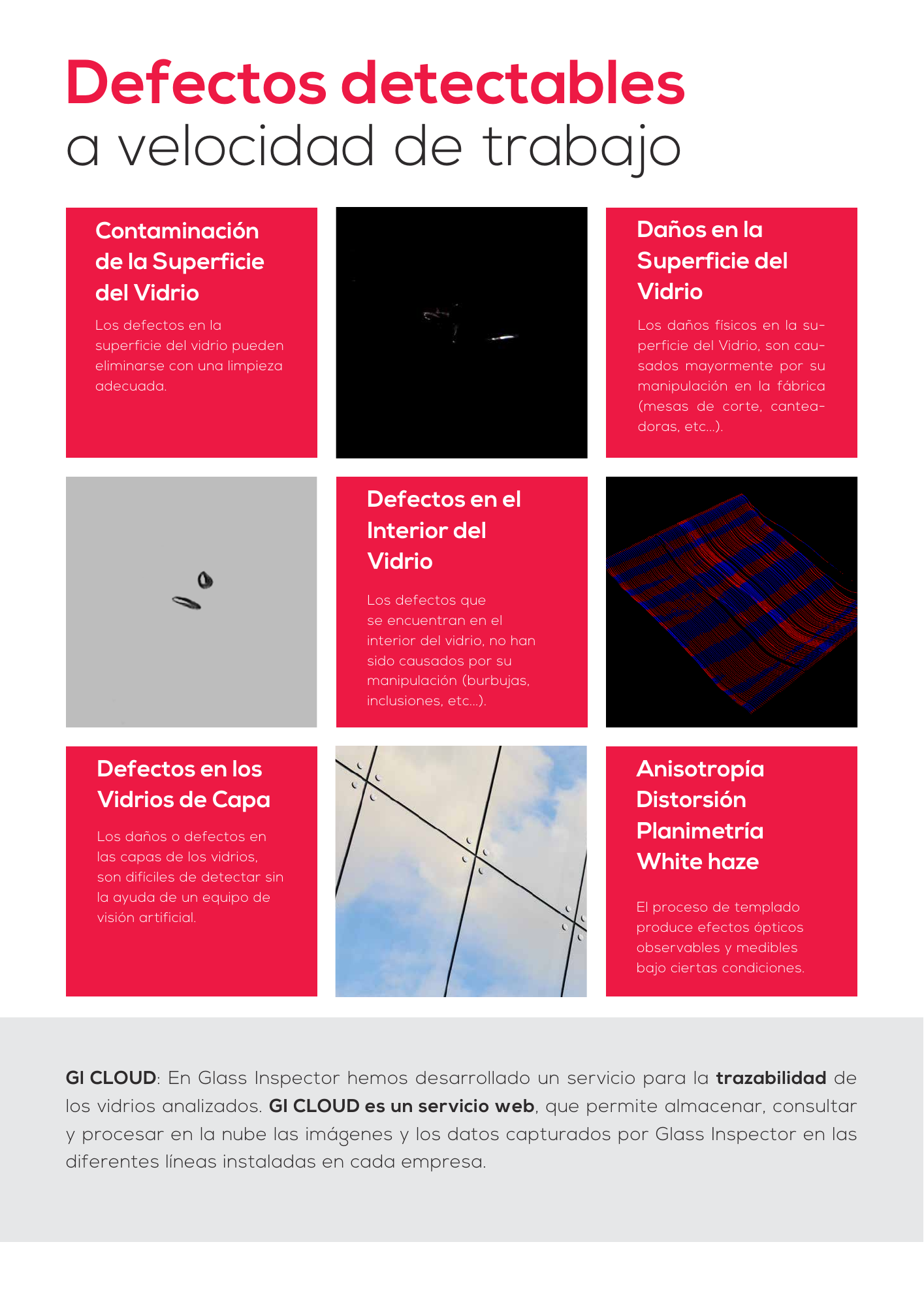

Inspección de superficie, masa y capa del vidrio en líneas horizontales de laminado, serigrafía o templado.

Conoce cómo trabaja

La tecnología, al detalle.

Evaluar cada pieza

La pantalla muestra la hoja completa y los defectos localizados. El operario puede aceptar la pieza, retirarla o intervenir para subsanar una contaminación.

Iluminación según el defecto

El catálogo distingue GI MASTER con campo oscuro y luz de fondo difusa, y GI PREMIUM con iluminación Reflex adicional para la inspección de capas.

Smart Pointer

Dos conjuntos de LED de colores marcan las coordenadas del defecto sobre el vidrio y ayudan a localizarlo en la estación de inspección.

Datos disponibles después de fabricar

Las imágenes y resultados quedan asociados a cada hoja. Los perfiles de calidad y las tolerancias se configuran para el trabajo y pueden integrarse con el seguimiento de producción.

Demostraciones del equipo

El trabajo, en vídeo.

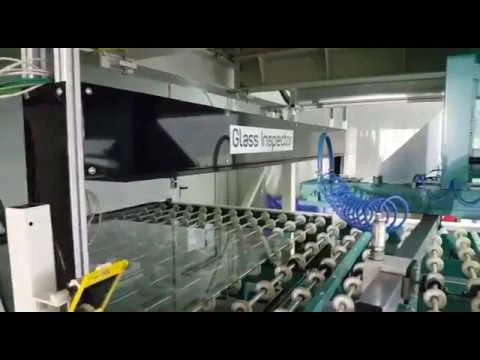

HORIZONTAL · Inspección en línea

Demostración oficial de Glass Inspector HORIZONTAL. El diseño mostrado corresponde a la instalación grabada.

Ver en YouTube ↗

GLASS INSPECTOR · HORIZONTAL

Datos técnicos.

Orientación: Horizontal
Diseño: Escáner modular
Espacio para iluminación: 30 mm entre paneles o rodillos, según montaje
Dimensión máxima en la ficha de modelo: 3,21 m · catálogo 2.2
Resolución de imagen publicada: 0,04 mm²/píxel · catálogo 2.2
Velocidad de línea: 40 m/min en la introducción del catálogo; ver nota de discrepancia
Trazabilidad: Registro por pieza e identificación mediante código de barras
Parámetros del defecto: Contraste, dimensiones y área
Interfaz: Vista general y detalle ampliado del defecto

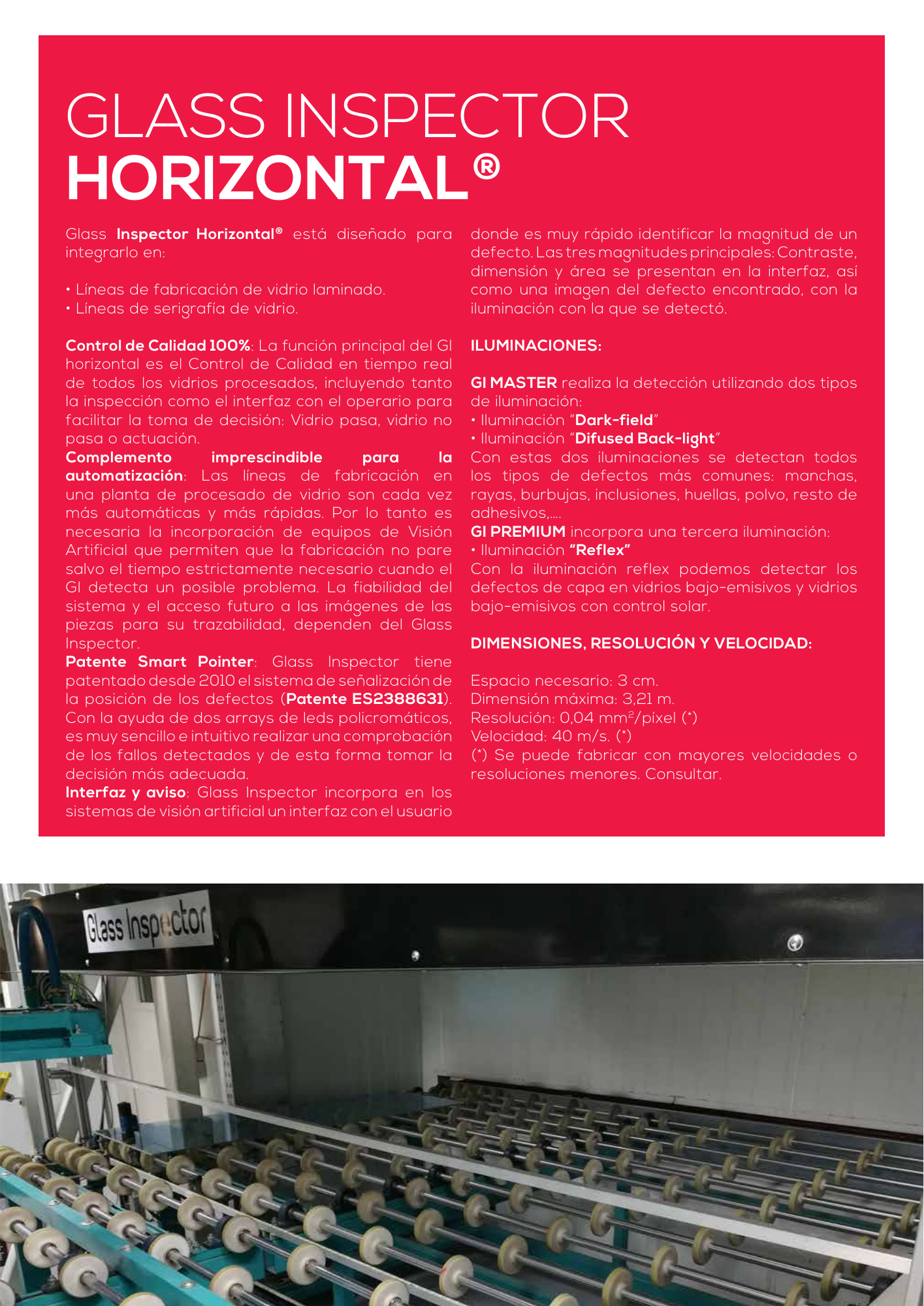

El catálogo general, edición 2.2 de febrero de 2022, indica 40 m/min en la página 2 y 40 m/s en las páginas de modelo. Esta discrepancia se conserva en la tabla de referencias y la velocidad contractual se confirmará. La resolución publicada no equivale al tamaño mínimo detectable de cualquier defecto. El catálogo describe laminado y serigrafía; la web añade integración en templado. Los análisis de anisotropía y planimetría de TEMPER no se atribuyen a este modelo. La introducción indica dimensiones sin límite y las fichas de modelo 3,21 m; el formato se define para la instalación.

Preparar tu equipo

Equipamiento y configuración.

Iluminación en el catálogo general de febrero de 2022
Configuración	Iluminación	Aplicación descrita
GI MASTER	Campo oscuro y luz de fondo difusa	Inspección de defectos con dos iluminaciones
GI PREMIUM	MASTER + Reflex	Inspección adicional de vidrios con capa

Referencias publicadas que deben concretarse para el proyecto
Dato	Introducción · página 2	Ficha del modelo · página 5
Velocidad	40 m/min	40 m/s
Dimensión máxima	Sin límite	3,21 m

Preparar la instalación

Definir formatos, velocidad real de la línea y familias de vidrio.
Elegir iluminación según vidrio transparente, Low-E, control solar y defectos a inspeccionar.
Concretar la estación del operario, Smart Pointer, identificación y conexión al software de planta.
Calibrar y validar la detección sobre piezas representativas.
