Elevación
Pistón propio; no requiere polipasto.
TECNOCAT · Manipulación en fábrica ↗

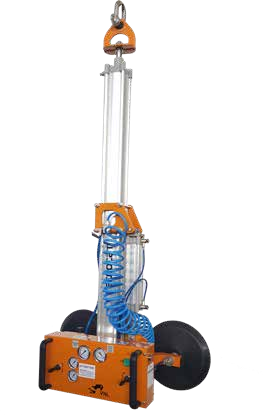

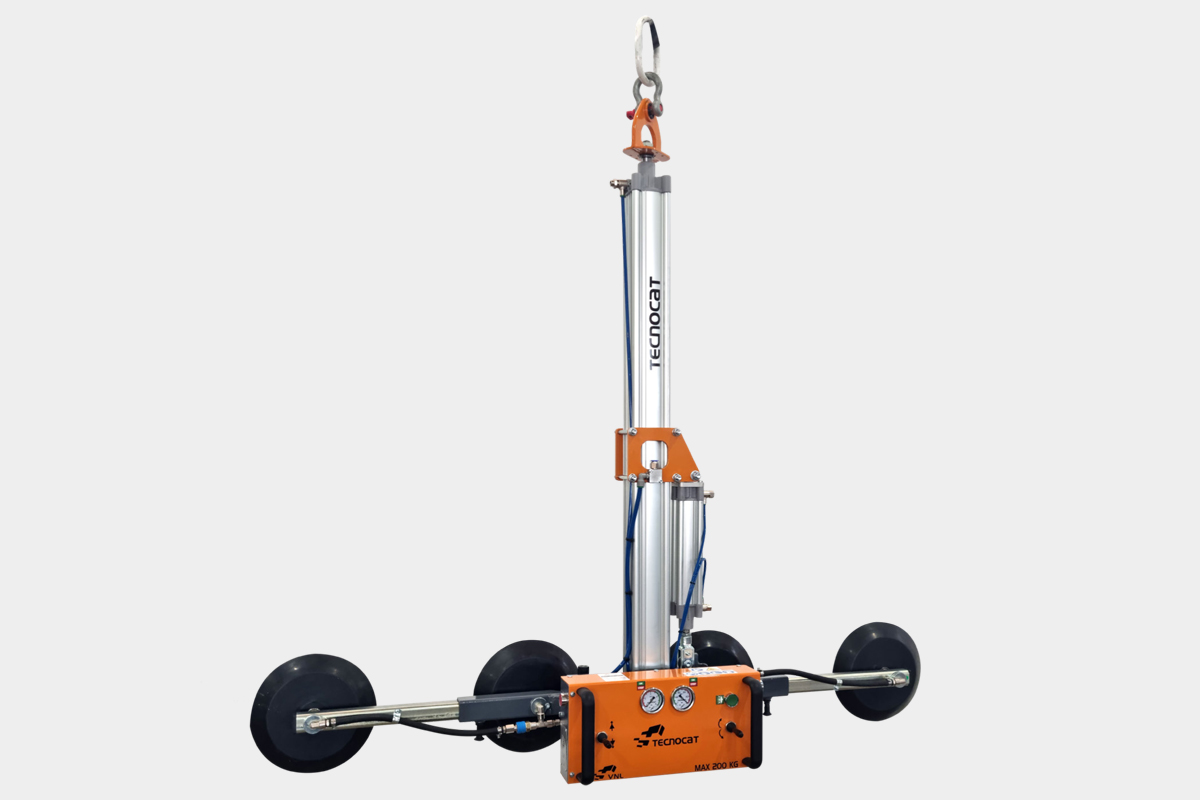

VNL-G2 / VNL-G2+2
Ventosa compacta para trabajo vertical con su propio sistema neumático de elevación.
- Carga máxima
- 200 kg
- Elevación
- Pistón propio; no requiere polipasto
- Alimentación
- Aire comprimido
En tu trabajo
Alimentar cada proceso.
- Alimentación de lavadoras verticales.
- Puestos de manipulación con pluma CML-B4.
Conoce cómo trabaja
La tecnología, al detalle.
Alimentación
Aire comprimido.
Aplicación
Vidrio en vertical.
Demostraciones del equipo
El trabajo, en vídeo.
TECNOCAT 21 SL .- CML B4 250 + VNL G2
Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.
Ver en YouTube ↗TECNOCAT · VNL-G2 / VNL-G2+2
Datos técnicos.
- Carga máxima
- 200 kg
- Elevación
- Pistón propio; no requiere polipasto
- Alimentación
- Aire comprimido
- Aplicación
- Vidrio en vertical
Familia VNL-G2 para vidrio vertical. Es distinta de VNL-GB2, que incorpora basculación.
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga | Tara |
|---|---|---|
| VNL-G2 | 200 kg | 47 kg |
| VNL-G2+2 | 200 kg | 55 kg |
VNL-G2
Abre directamente la configuración que necesitas consultar.

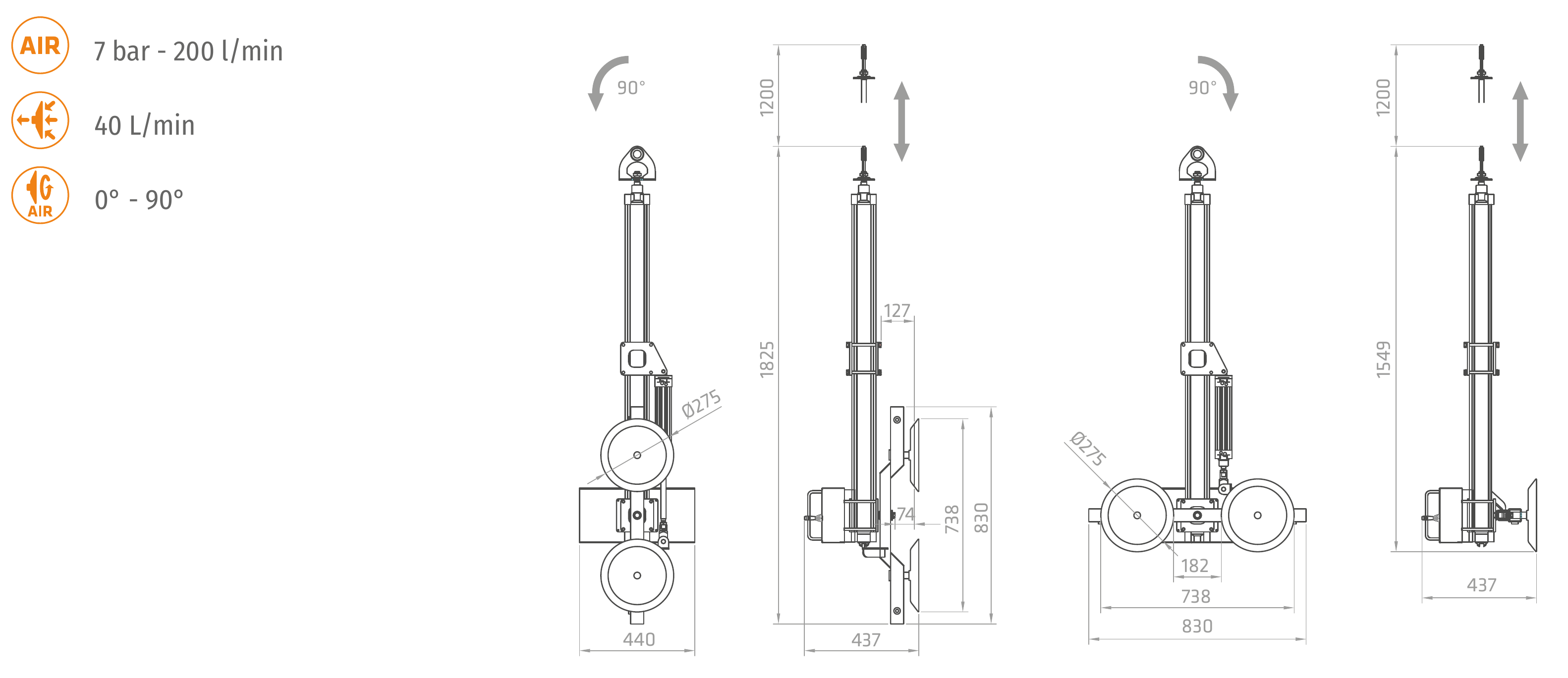

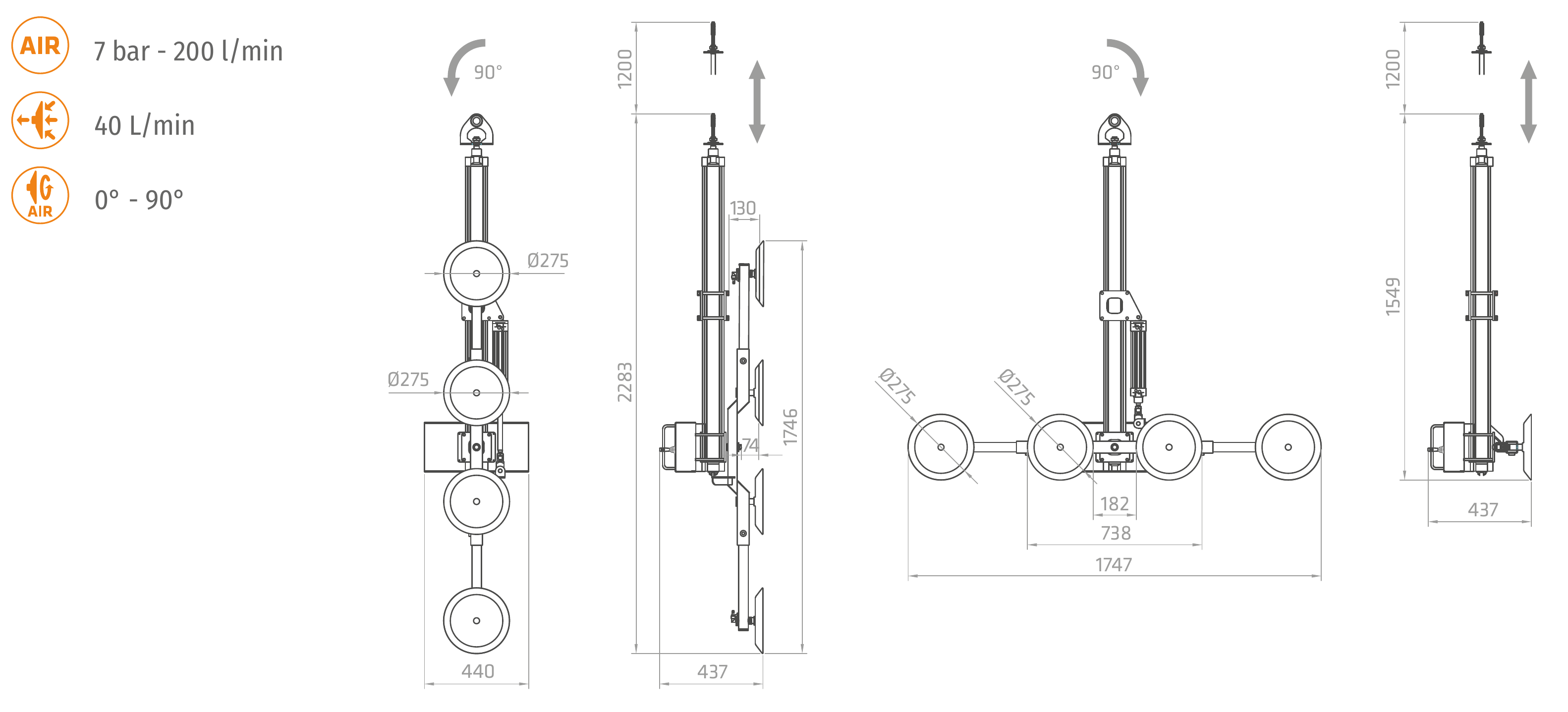

Dimensiones y montaje
Planos del fabricante.
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

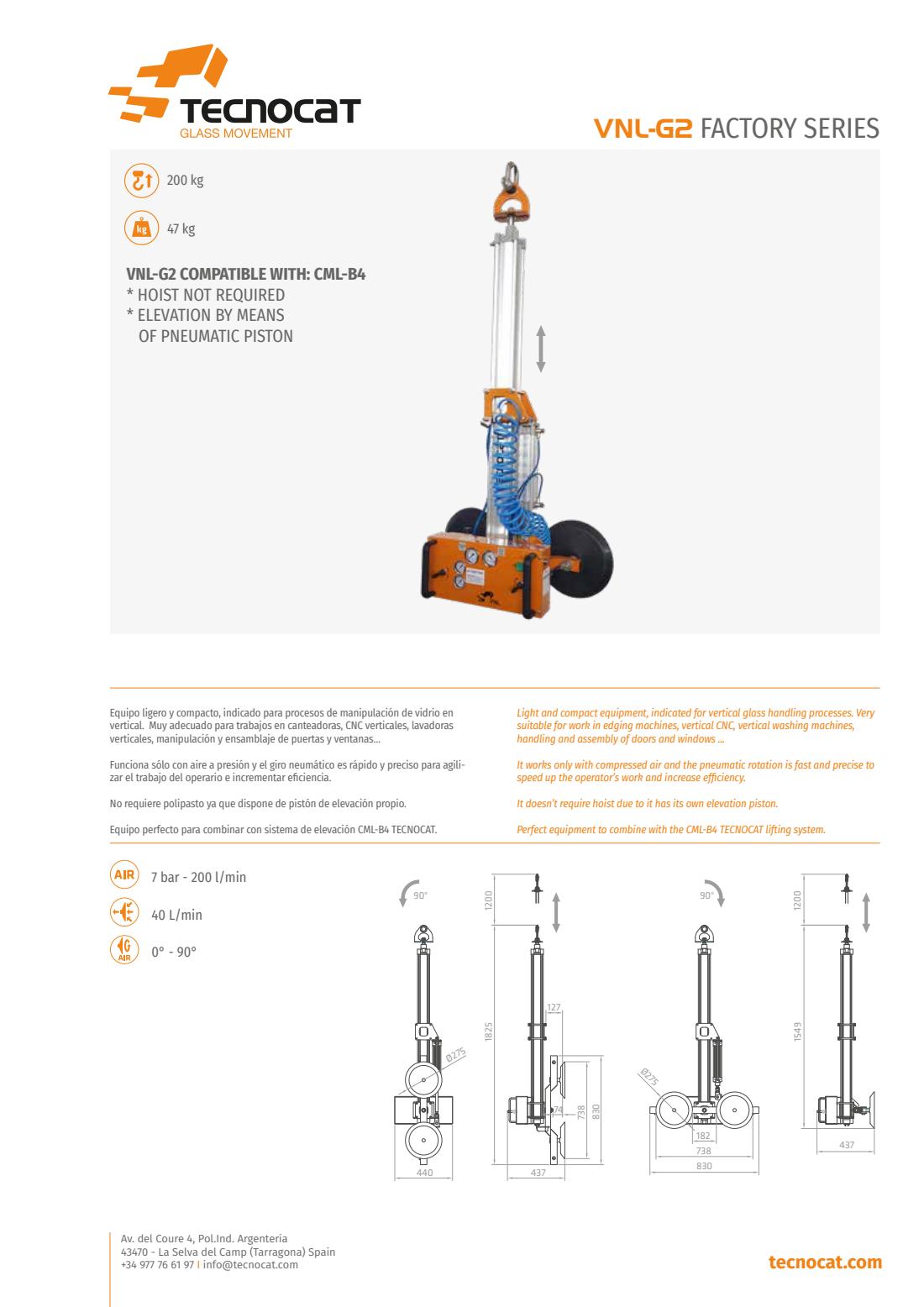

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 2 páginas
VNL-G2
Consulta las dimensiones, las variantes y los datos del fabricante.
