Del plano vertical al horizontal
La basculación motorizada permite adaptar la posición a la máquina que se alimenta.
TECNOCAT · Manipulación en fábrica ↗

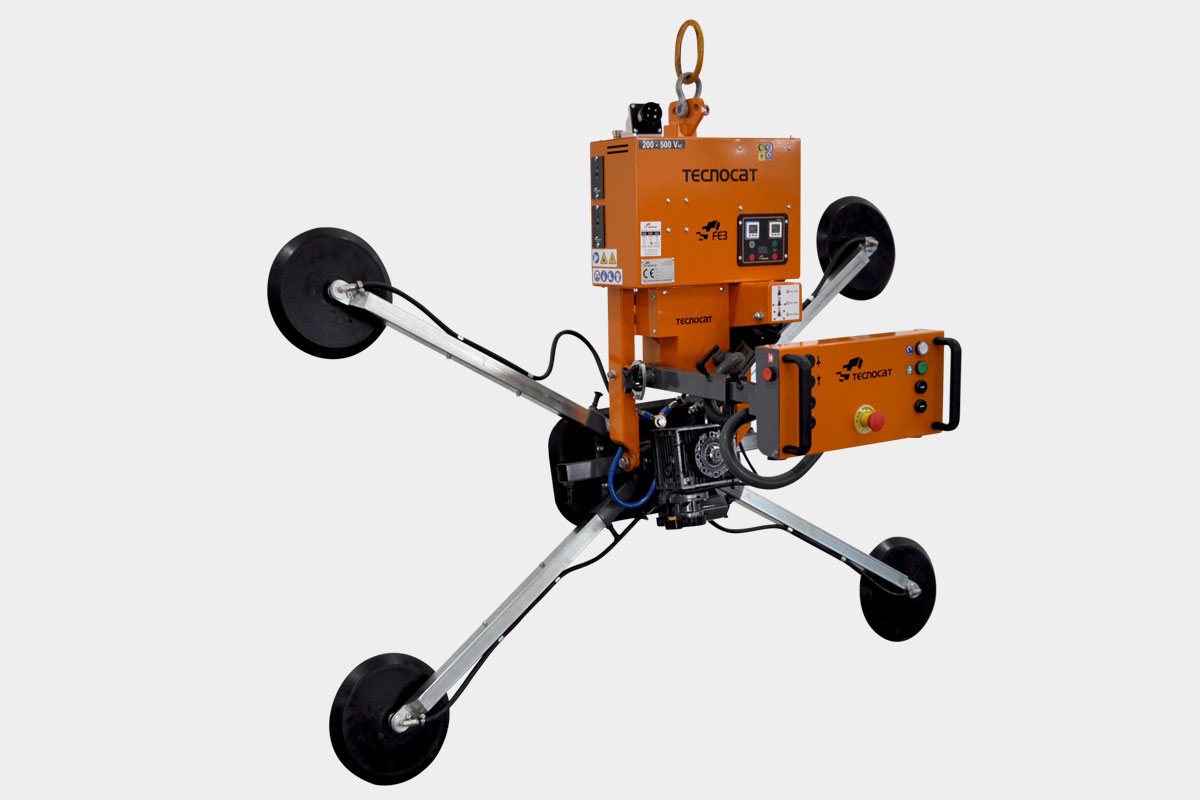

FE3-400G
Ventosa eléctrica con giro y basculación motorizados para pasar de la manipulación vertical a la horizontal.
- Capacidad
- 250 kg central; hasta 400 kg con extensiones
- Rotación
- 360°
- Basculación
- 0–90°
En tu trabajo
Alimentar cada proceso.
- Carga de canteadoras, CNC y lavadoras.
- Manipulación y montaje de puertas y ventanas.
Conoce cómo trabaja
La tecnología, al detalle.
Giro motorizado
Orienta la pieza sin cambiar el equipo de manipulación.
Extensiones de parrilla
El montaje se define según el tamaño de la hoja y la capacidad requerida.
Demostraciones del equipo
El trabajo, en vídeo.

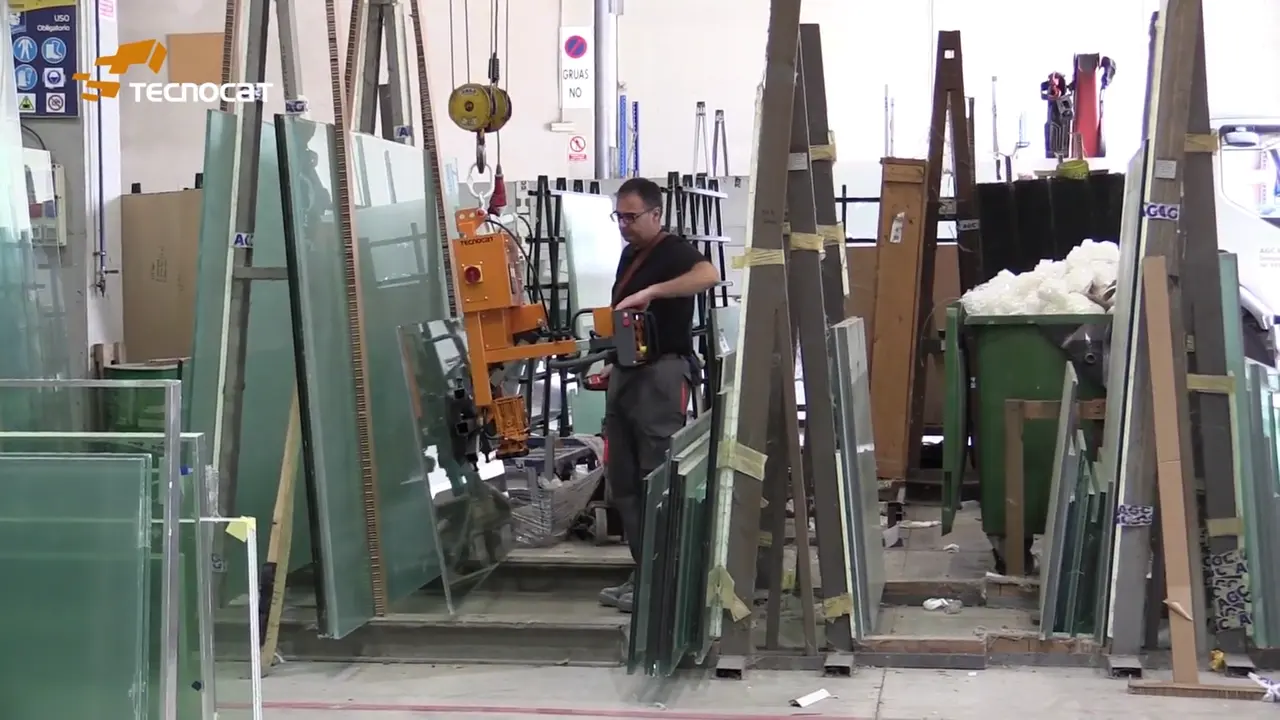

FE3-400G · Demostración
Vídeo facilitado por GLASSAMERICA. La versión, accesorios y parrilla pueden variar respecto a la configuración que se solicite.
Abrir vídeo ↗TECNOCAT · FE3-400G
Datos técnicos.
- Capacidad
- 250 kg central; hasta 400 kg con extensiones
- Rotación
- 360°
- Basculación
- 0–90°
- Conexión eléctrica
- 200–500 V
- Supervisión
- Indicador de vacío y alarma luminosa/acústica
La capacidad depende de la parrilla y del número de platos. Confirma el montaje y la carga admisible para el formato de tu vidrio.
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga | Tara |
|---|---|---|
| FE3-400G | 250 kg | 76 kg |
| FE3-400G+2 | 400 kg | 86 kg |
| FE3-400G+4 | 400 kg | 96 kg |
FE3-400G
Abre directamente la configuración que necesitas consultar.

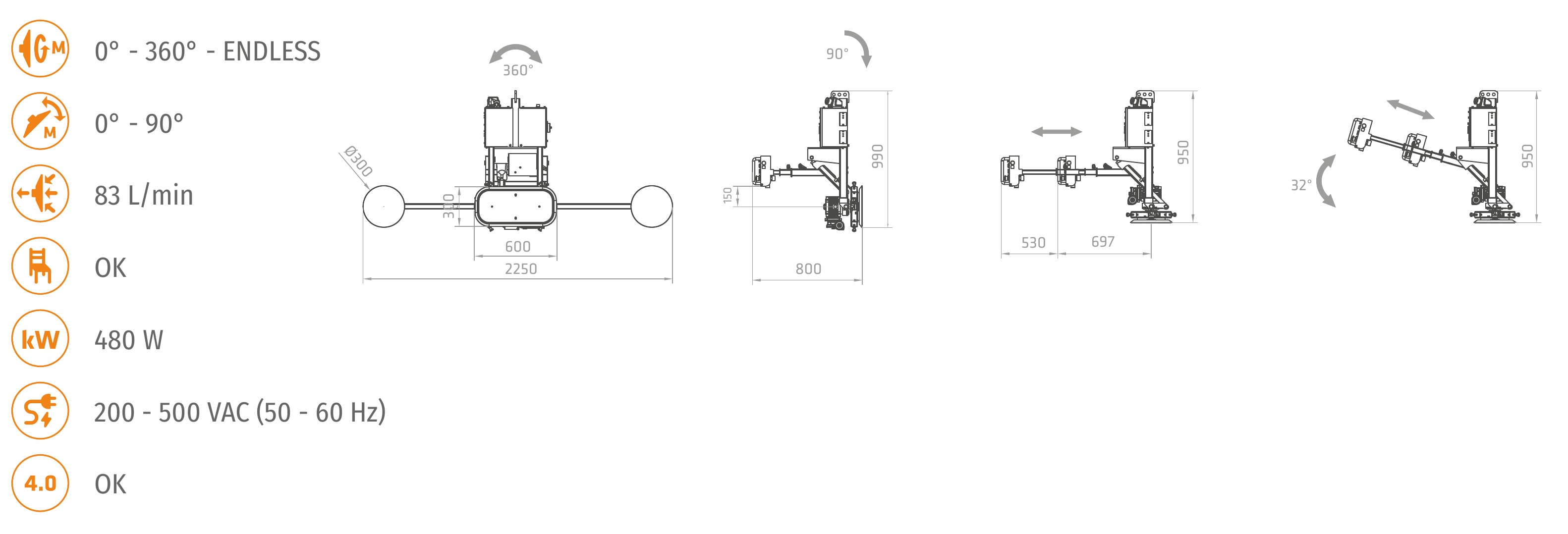

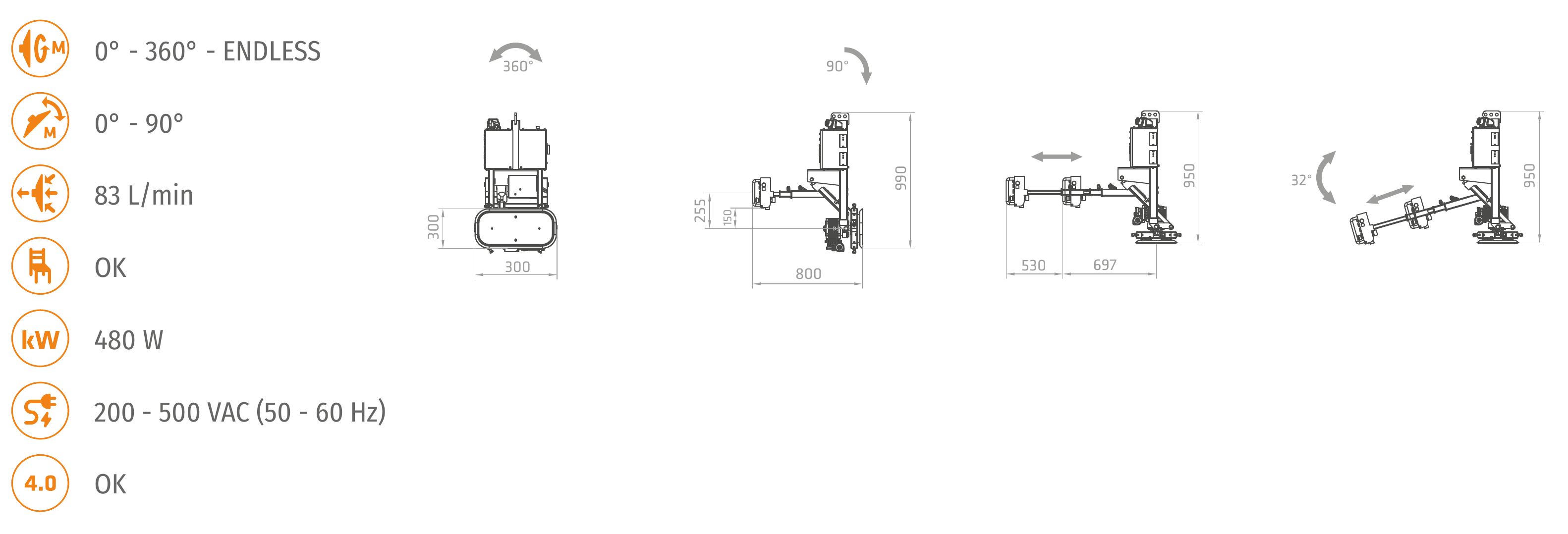

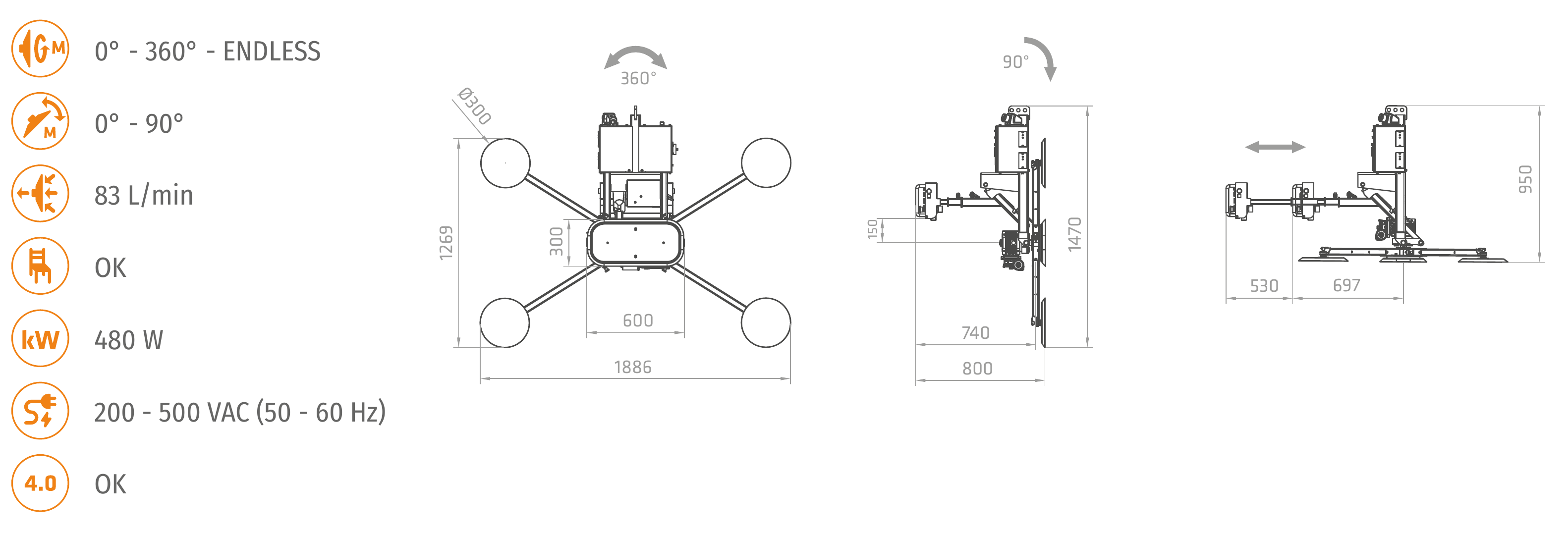

Dimensiones y montaje
Planos del fabricante.
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

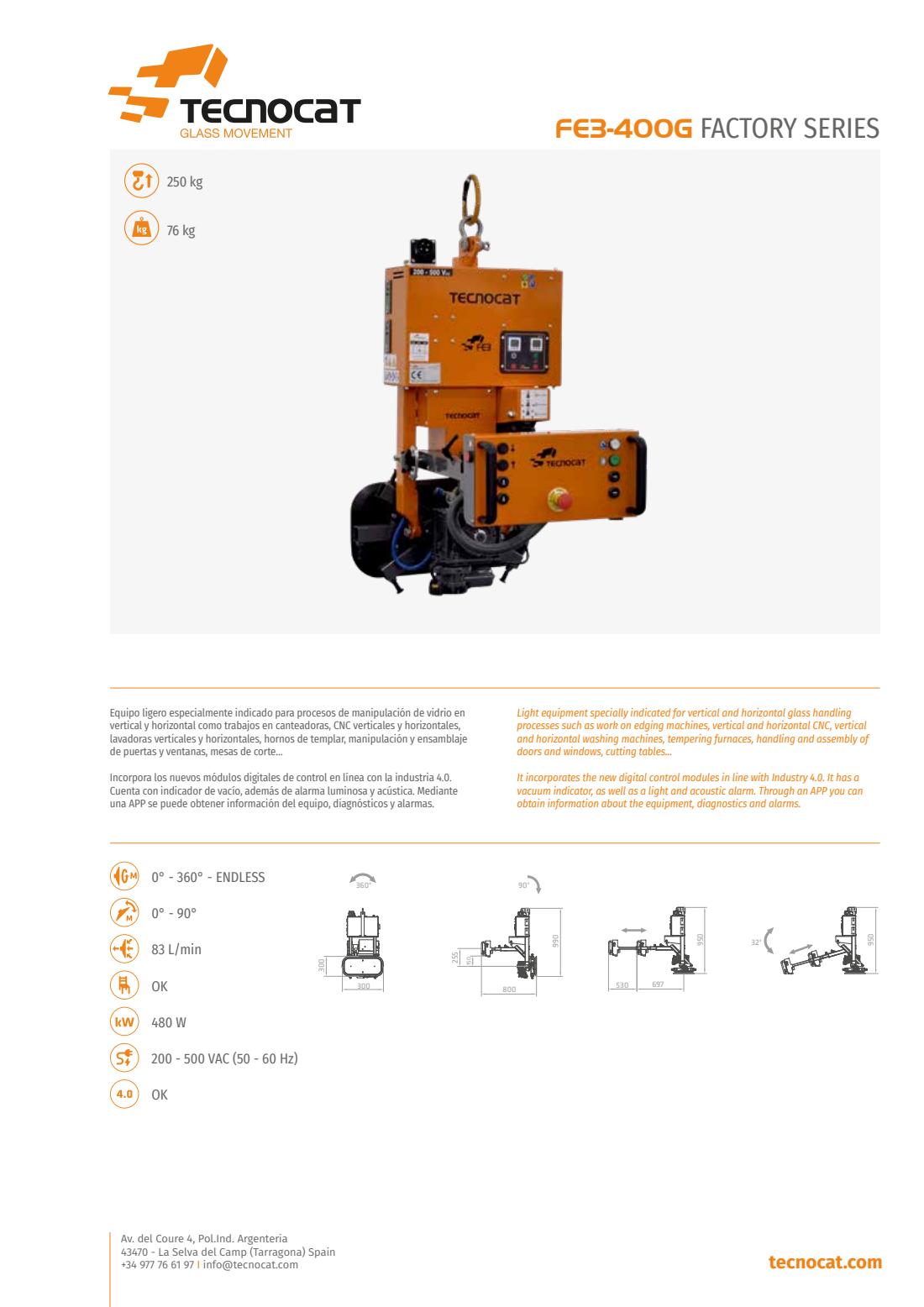

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 3 páginas
FE3-400G
Consulta las dimensiones, las variantes y los datos del fabricante.
TECNOCAT · Manipulación en fábrica
Otros equipos de esta aplicación.
Manipulación en fábrica

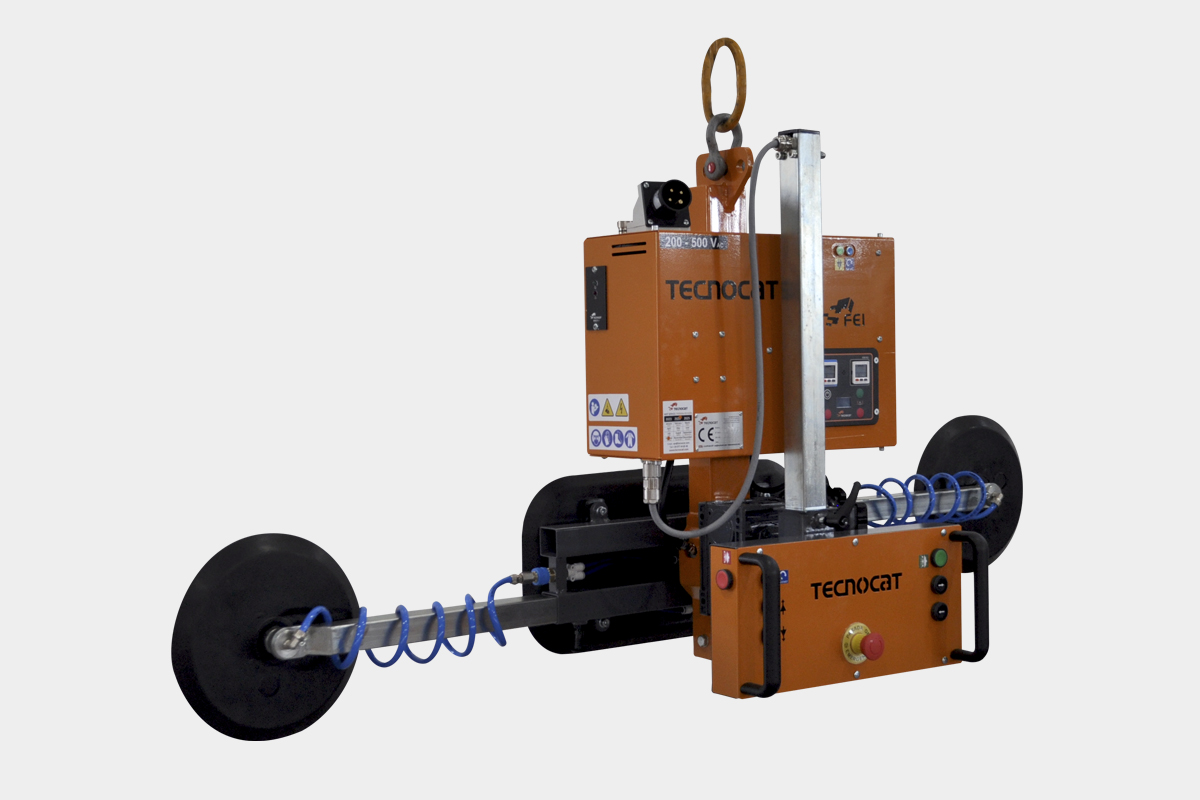

FE1-400G
