Movimientos
Rotación y basculación neumáticas.
TECNOCAT · Manipulación en fábrica ↗

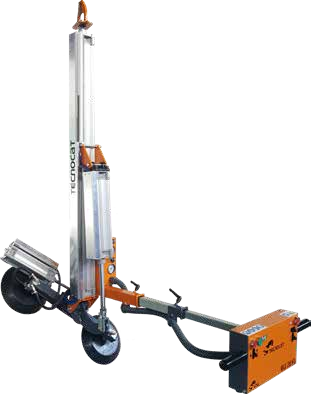

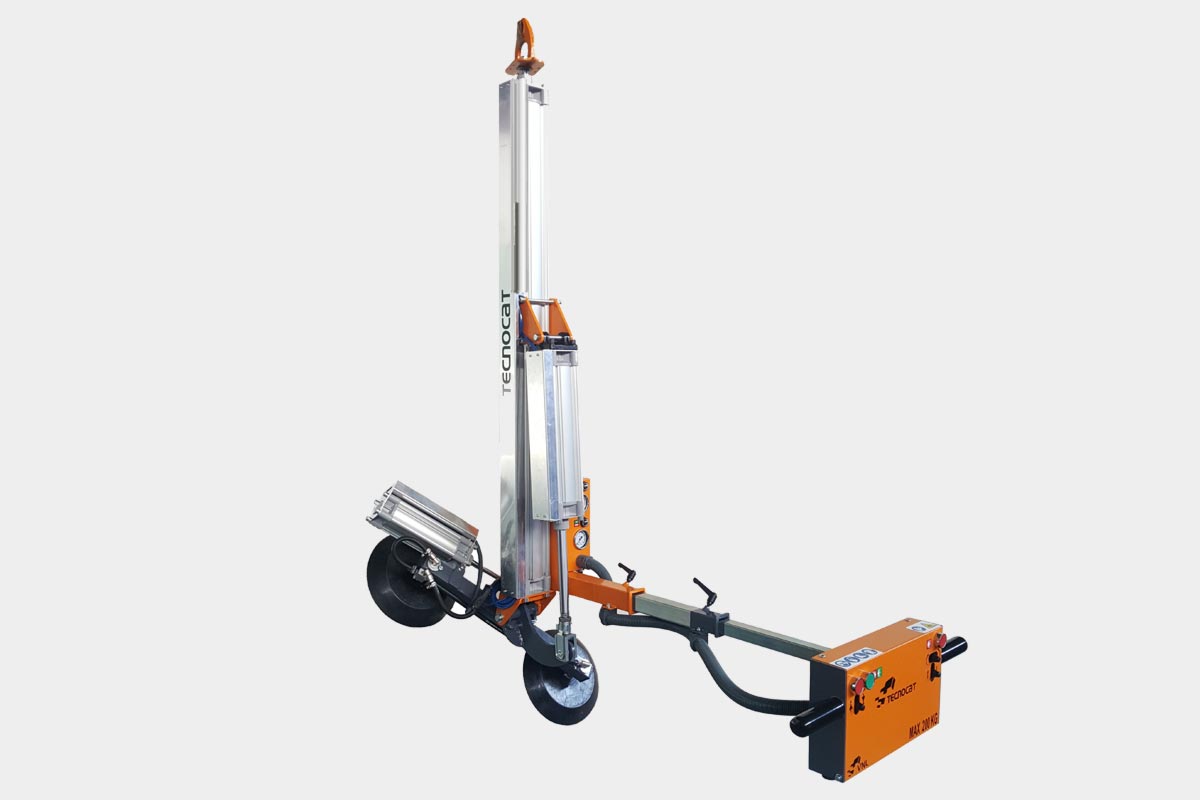

VNL-GB2 / VNL-GB2+2
Ventosa neumática con elevación propia para manipulación vertical y horizontal del vidrio.
- Carga según ficha original
- 200 kg, central y +2
- Alimentación
- Aire comprimido
- Movimientos
- Rotación y basculación neumáticas
En tu trabajo
Alimentar cada proceso.
- Alimentación de máquinas y mesas de corte.
- Posicionamiento horizontal para montaje.
Conoce cómo trabaja
La tecnología, al detalle.
Elevación
Pistón incorporado.
Integración
Sistema CML-B4.
Demostraciones del equipo
El trabajo, en vídeo.
VNL-GB2. TECNOCAT FACTORY SERIES
Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.
Ver en YouTube ↗TECNOCAT · VNL-GB2 / VNL-GB2+2
Datos técnicos.
- Carga según ficha original
- 200 kg, central y +2
- Alimentación
- Aire comprimido
- Movimientos
- Rotación y basculación neumáticas
- Elevación
- Pistón incorporado
- Integración
- Sistema CML-B4
- Supervisión
- Presión, vacío y alarma
La capacidad y carrera se definen mediante la ficha de la configuración VNL-GB2 o VNL-GB2+2 elegida.
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga | Tara |
|---|---|---|
| VNL-GB2 | 200 kg | 52 kg |
| VNL-GB2+2 | 200 kg | 60 kg |
VNL-GB2
Abre directamente la configuración que necesitas consultar.

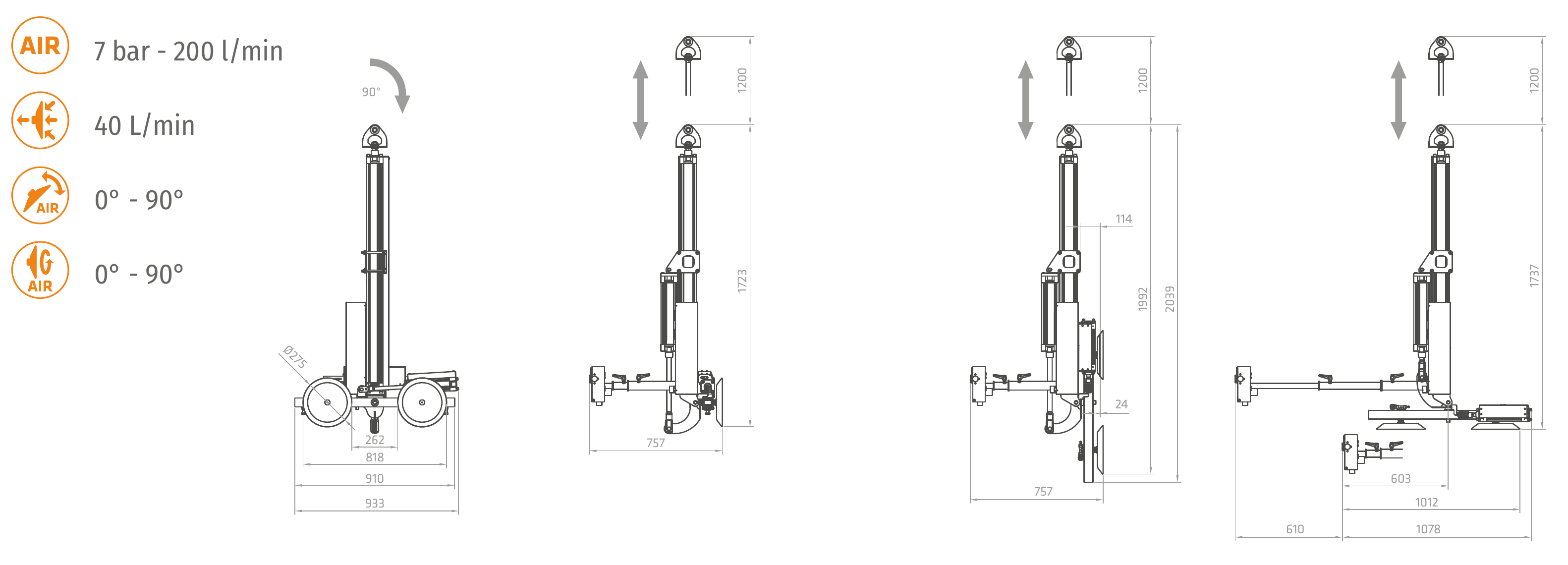

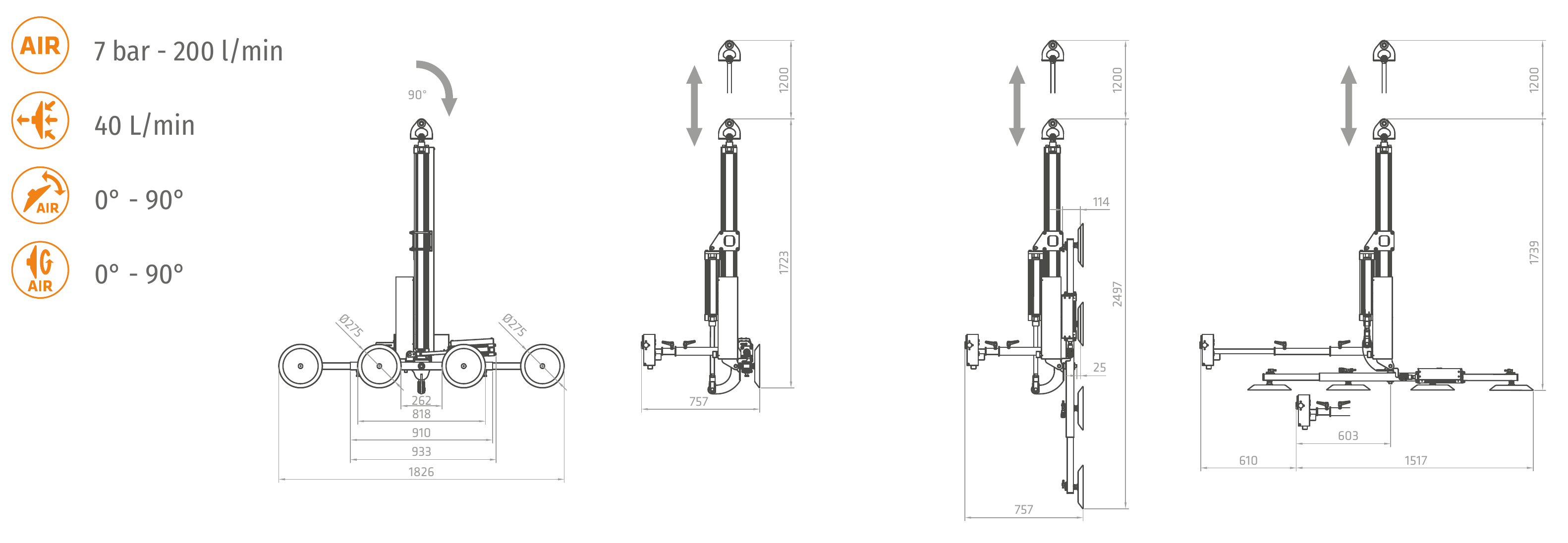

Dimensiones y montaje
Planos del fabricante.
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

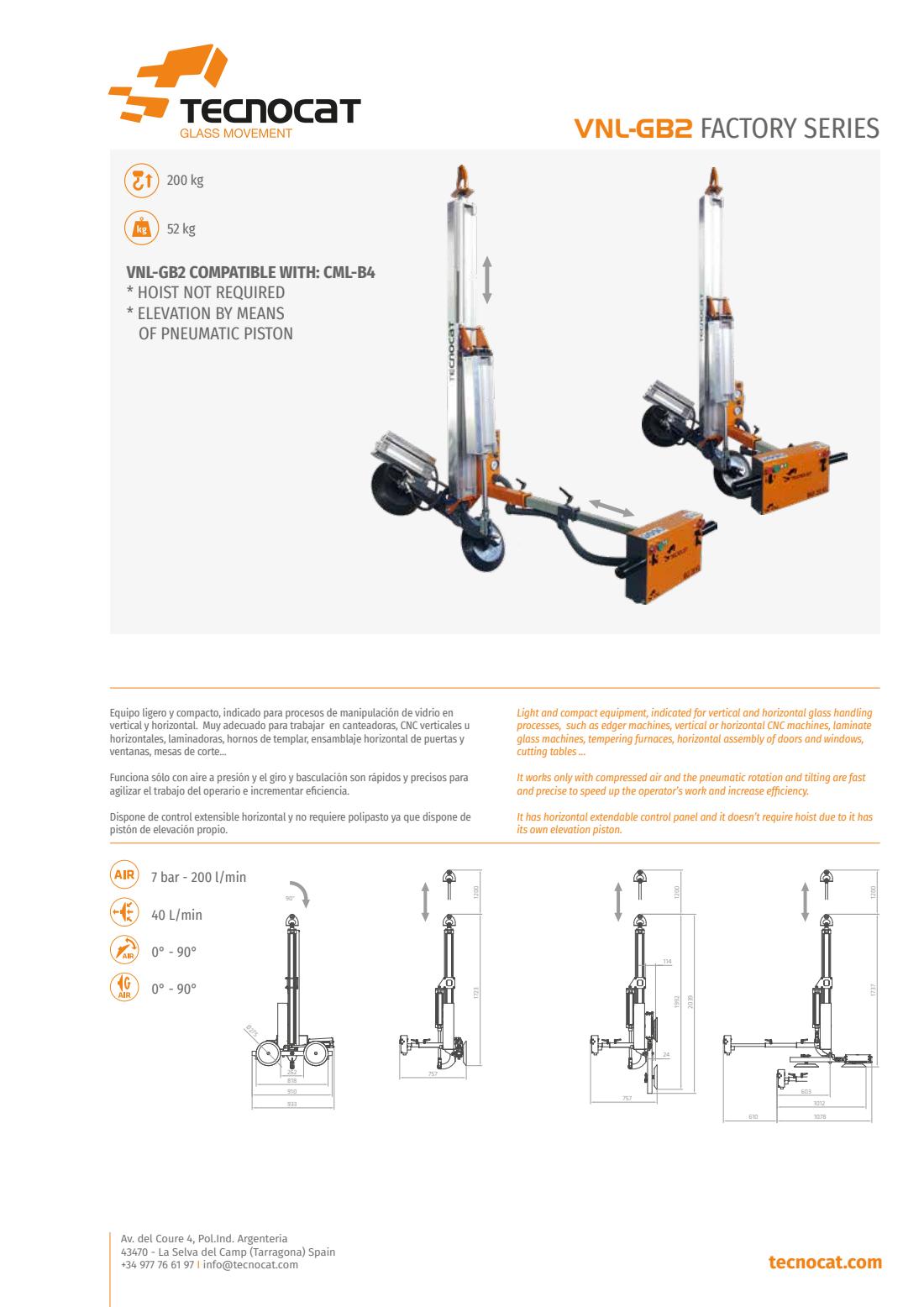

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 2 páginas
VNL-GB2
Consulta las dimensiones, las variantes y los datos del fabricante.
