Cuatro platos centrales
Distribuyen el agarre sobre la hoja. Las extensiones +4 amplían esa distribución.
TECNOCAT · Manipulación en fábrica ↗

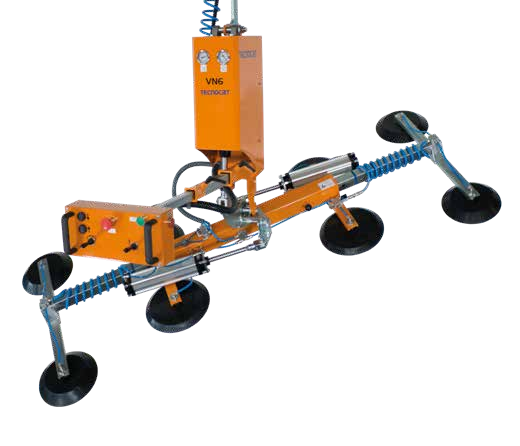

VN6-GB4
Ventosa neumática de cuatro platos para manipular hojas en vertical y horizontal.
- Capacidad
- 400 kg
- Platos centrales
- 4
- Basculación neumática
- 0°–90°
En tu trabajo
Alimentar cada proceso.
- Carga de mesas y equipos de proceso horizontal.
- Manipulación de vidrio en laminadoras y hornos.
Conoce cómo trabaja
La tecnología, al detalle.
Basculación neumática
Permite pasar de vertical a horizontal para alimentar mesas y equipos de proceso.
Giro neumático
Giro de 0° a 90° mediante accionamiento neumático, también con las extensiones correspondientes. La basculación es neumática de 0° a 90°.
TECNOCAT · VN6-GB4
Datos técnicos.
- Capacidad
- 400 kg
- Platos centrales
- 4
- Basculación neumática
- 0°–90°
- Rotación
- Neumática 0°–90°
- Aire comprimido
- 7 bar · 100 l/min
- Caudal de vacío
- 40 l/min
- Tara central
- 72 kg
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga | Tara |
|---|---|---|
| VN6-GB4 | 400 kg | 72 kg |
| VN6-GB4+4 | 400 kg | 94 kg |
VN6-GB4
Abre directamente la configuración que necesitas consultar.

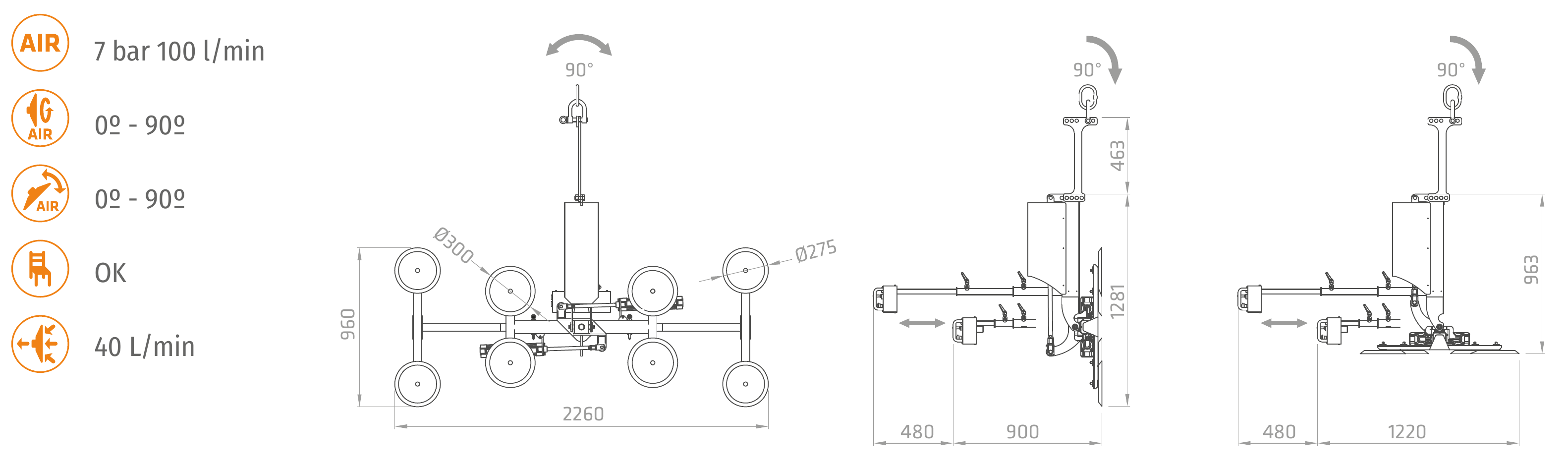

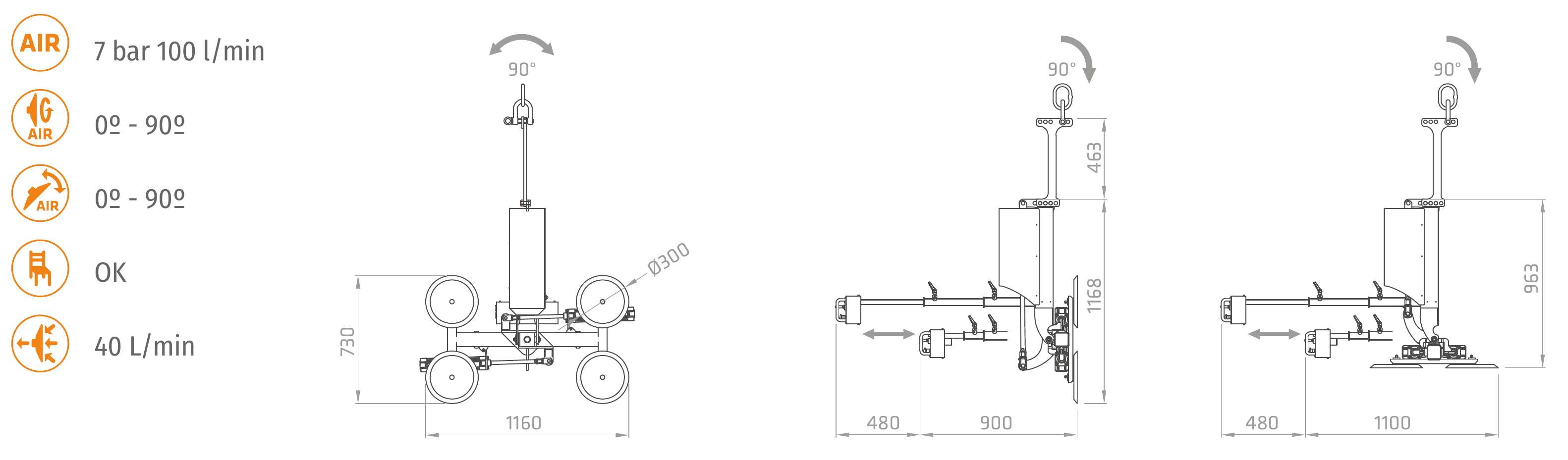

Dimensiones y montaje
Planos del fabricante.
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

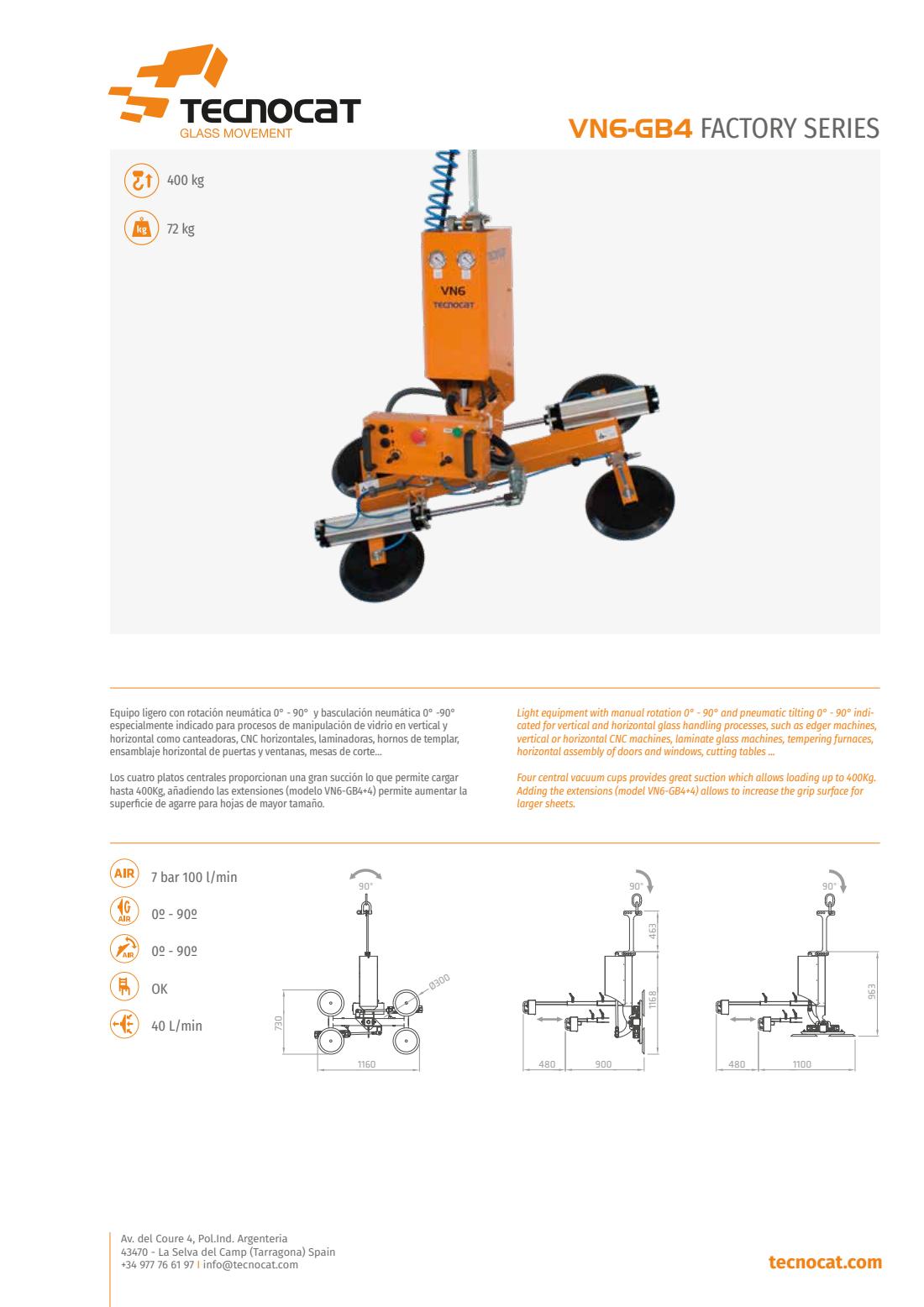

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 2 páginas
VN6-GB4
Consulta las dimensiones, las variantes y los datos del fabricante.
