De vertical a horizontal
La basculación neumática de 0° a 90° permite alimentar equipos con posiciones de trabajo distintas.
TECNOCAT · Manipulación en fábrica ↗

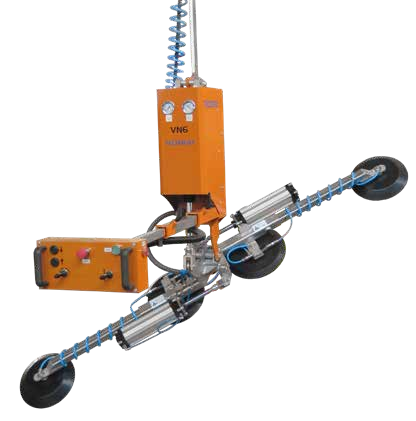

VN6-GB2
Ventosa neumática para pasar del trabajo vertical al horizontal, con dos platos centrales y extensión +2.
- Capacidad central
- 250 kg
- Basculación neumática
- 0°–90°
- Rotación
- Neumática 0°–90°
En tu trabajo
Alimentar cada proceso.
- Alimentación de CNC horizontales, laminadoras y hornos.
- Montaje horizontal de puertas y ventanas.
Conoce cómo trabaja
La tecnología, al detalle.
Extensiones +2
Amplían la superficie de agarre respecto a los dos platos centrales.
Giro neumático
Giro de 0° a 90° mediante accionamiento neumático, también con las extensiones correspondientes. La basculación es neumática de 0° a 90°.
Demostraciones del equipo
El trabajo, en vídeo.
TECNOCAT 21 SL CL B6 250 + VN6 GB2+2
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.
Ver original en YouTube ↗TECNOCAT · VN6-GB2
Datos técnicos.
- Capacidad central
- 250 kg
- Basculación neumática
- 0°–90°
- Rotación
- Neumática 0°–90°
- Aire comprimido
- 7 bar · 100 l/min
- Caudal de vacío
- 40 l/min
- Tara central
- 57 kg
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga | Tara |
|---|---|---|
| VN6-GB2 | 250 kg | 57 kg |
| VN6-GB2+2 | 400 kg | 69 kg |
VN6-GB2
Abre directamente la configuración que necesitas consultar.

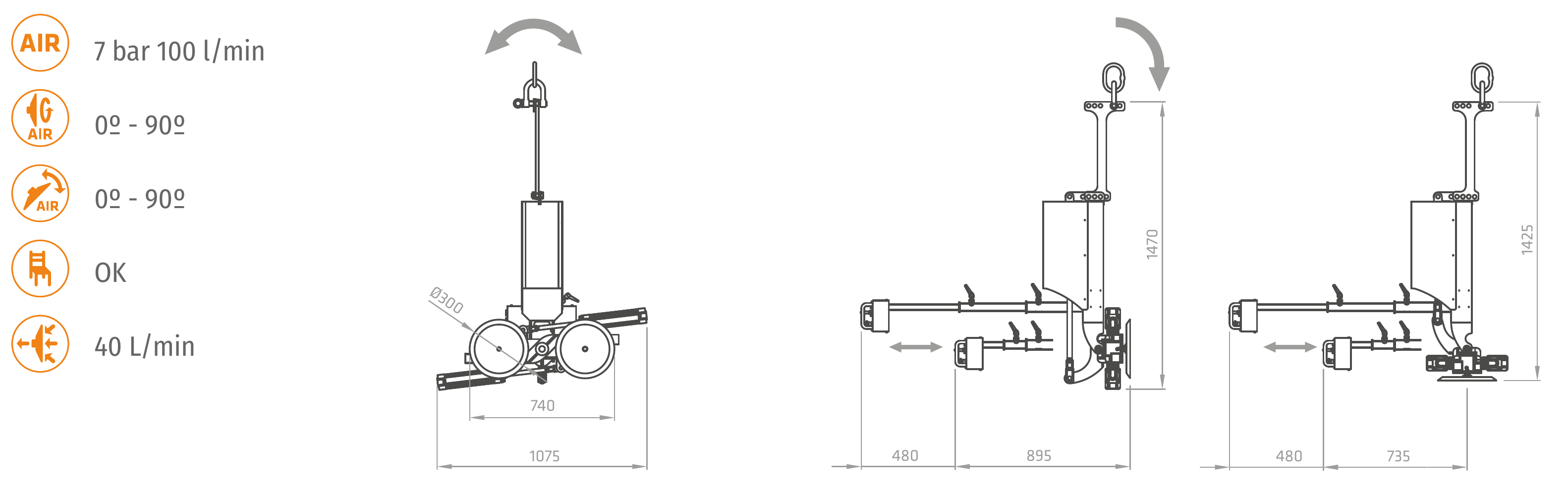

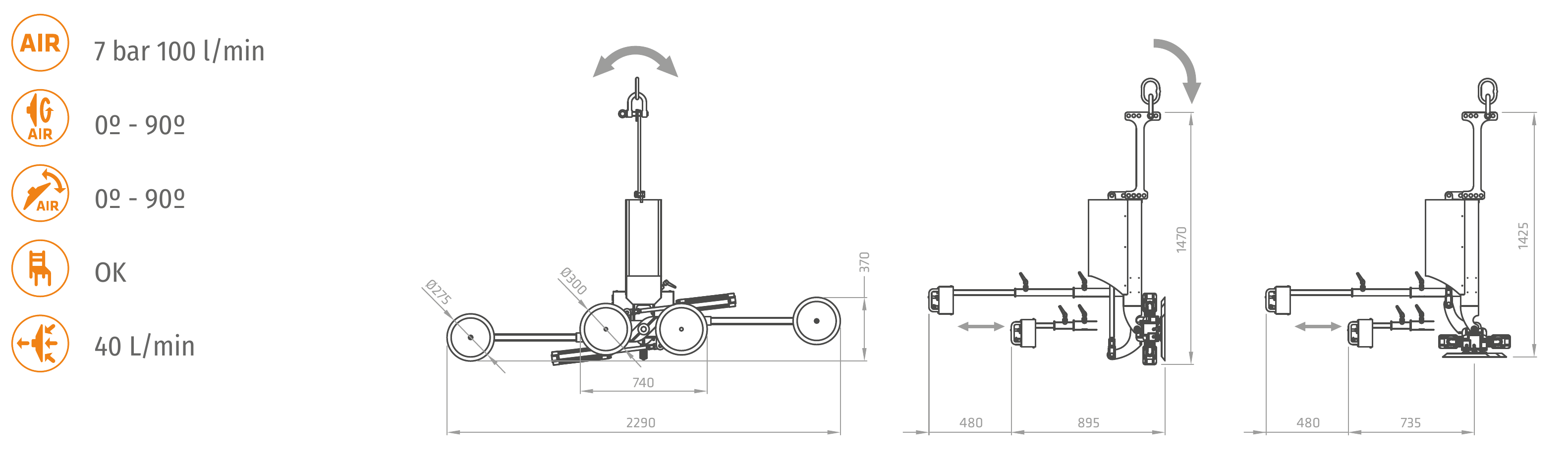

Dimensiones y montaje
Planos del fabricante.
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

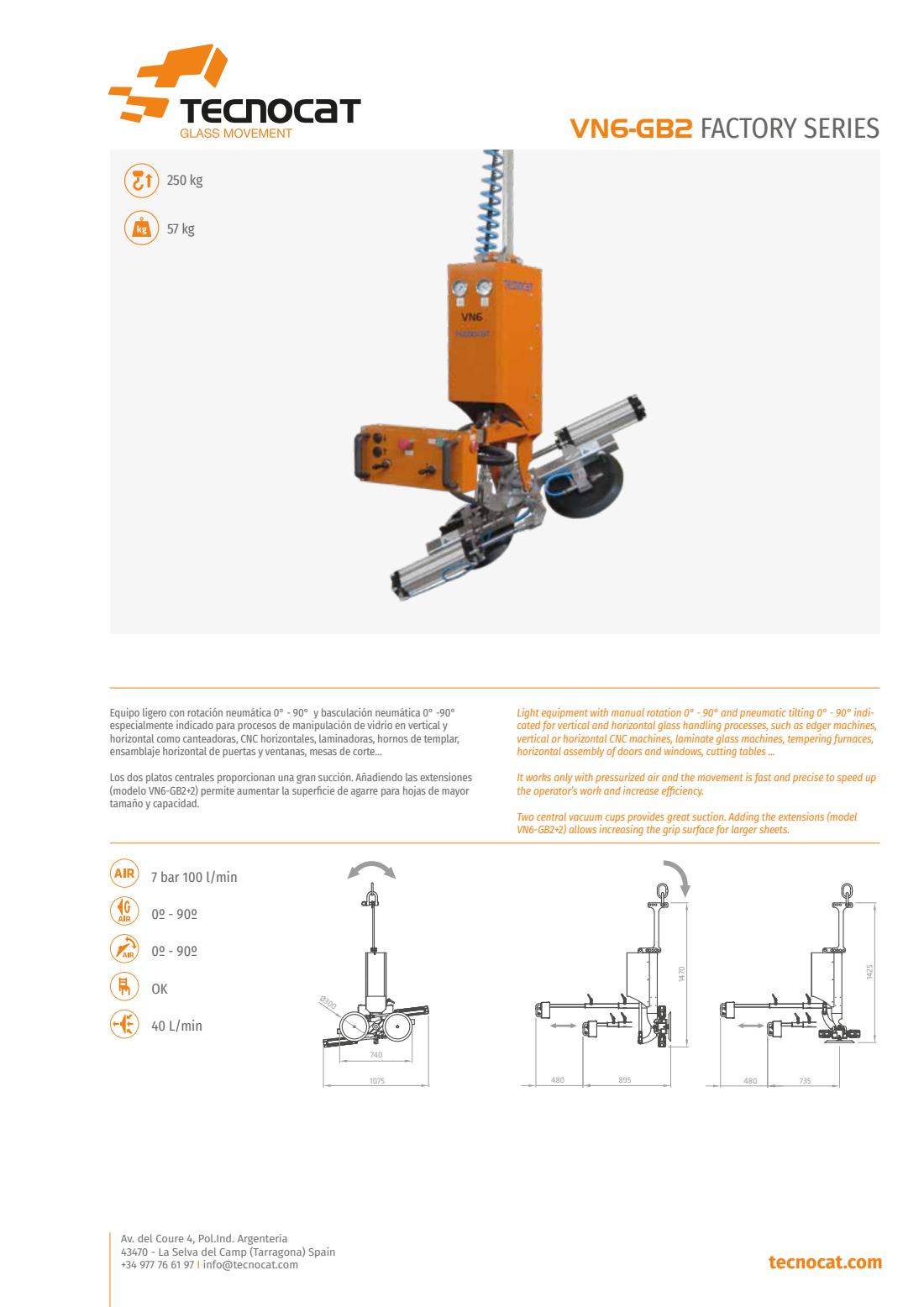

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 2 páginas
VN6-GB2
Consulta las dimensiones, las variantes y los datos del fabricante.
