Plato central
Hasta 250 kg.
TECNOCAT · Manipulación en fábrica ↗

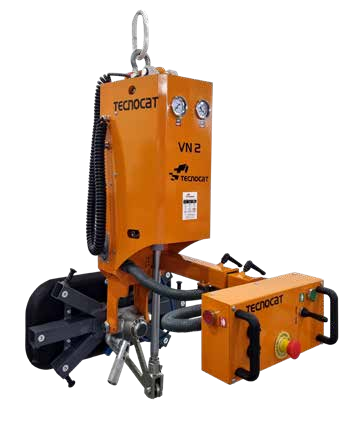

VN2-GB1X
Ventosa con basculación neumática para pasar del vidrio vertical al horizontal.
- Carga máxima
- Hasta 400 kg con extensiones
- Plato central
- Hasta 250 kg
- Basculación
- Neumática 0–90°
En tu trabajo
Alimentar cada proceso.
- Carga de mesas de corte y CNC horizontales.
- Manipulación entre procesos verticales y horizontales.
Conoce cómo trabaja
La tecnología, al detalle.
Basculación
Neumática 0–90°.
Giro manual con bloqueo
El giro se bloquea mediante un pasador en las posiciones de 90°, 180°, 270° y 360°. El funcionamiento se mantiene con las extensiones.
Demostraciones del equipo
El trabajo, en vídeo.
TECNOCAT 21 SL- VN2- GB1+2
Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.
Ver en YouTube ↗TECNOCAT · VN2-GB1X
Datos técnicos.
- Carga máxima
- Hasta 400 kg con extensiones
- Plato central
- Hasta 250 kg
- Basculación
- Neumática 0–90°
- Rotación
- Manual 360° · bloqueo cada 90°
- Alimentación
- Aire comprimido
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga | Tara |
|---|---|---|
| VN2-GB1X | 250 kg | 66 kg |

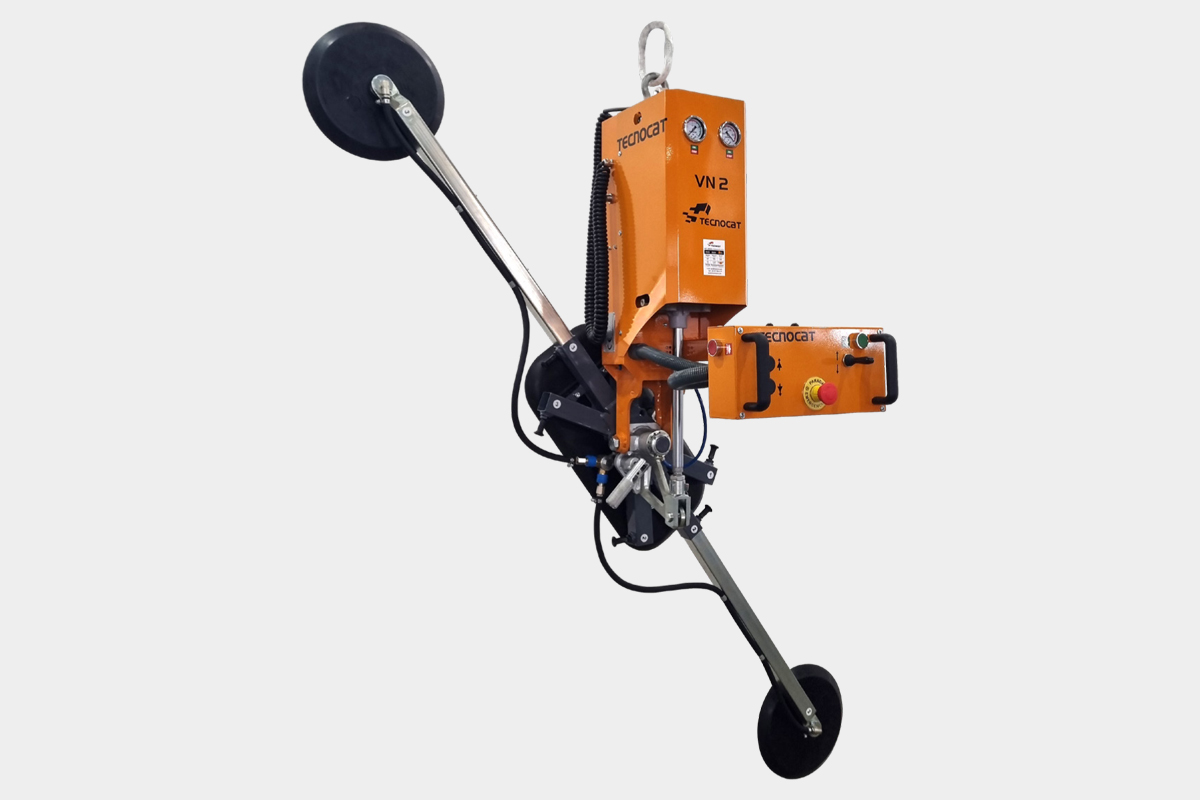

| VN2-GB1X+2 | 400 kg | 78 kg |

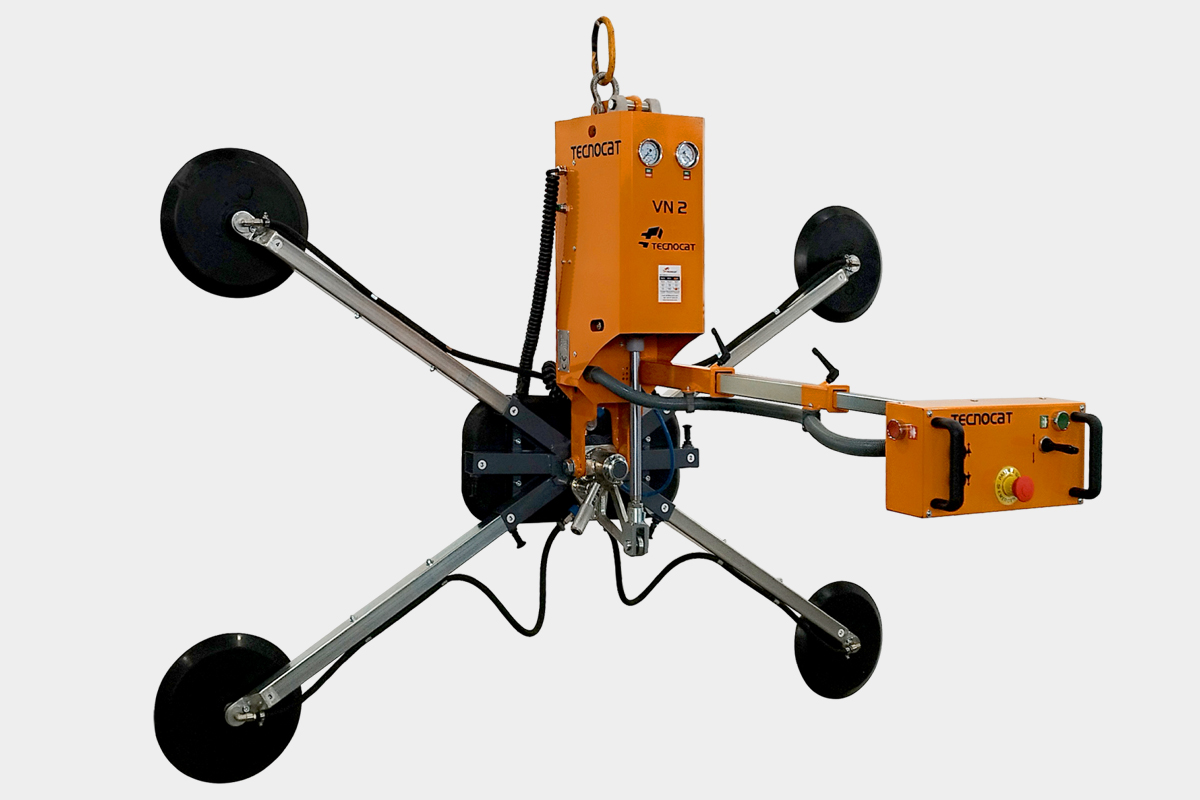

| VN2-GB1X+4 | 400 kg | 90 kg |
VN2-GB1X
Abre directamente la configuración que necesitas consultar.

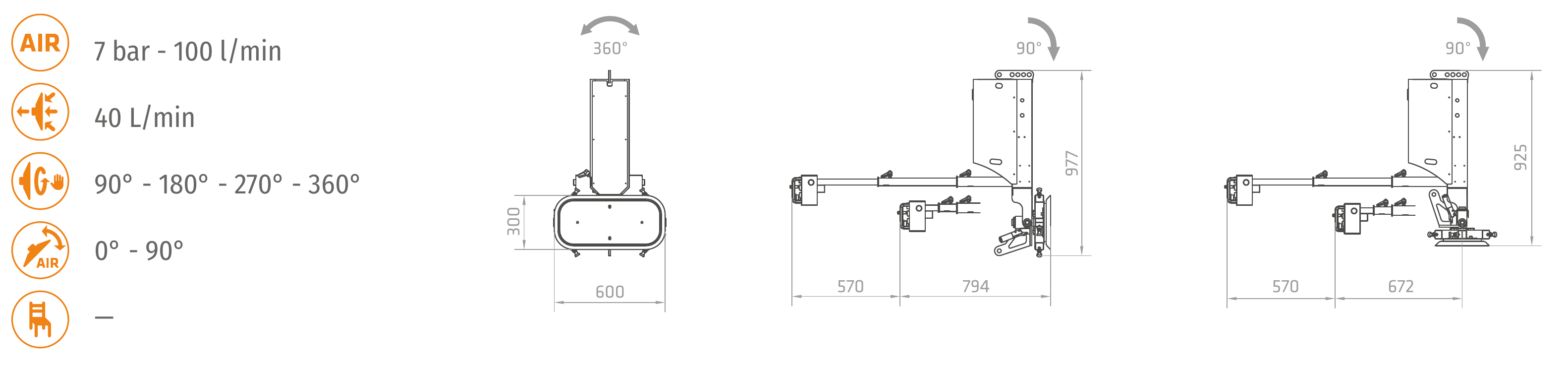

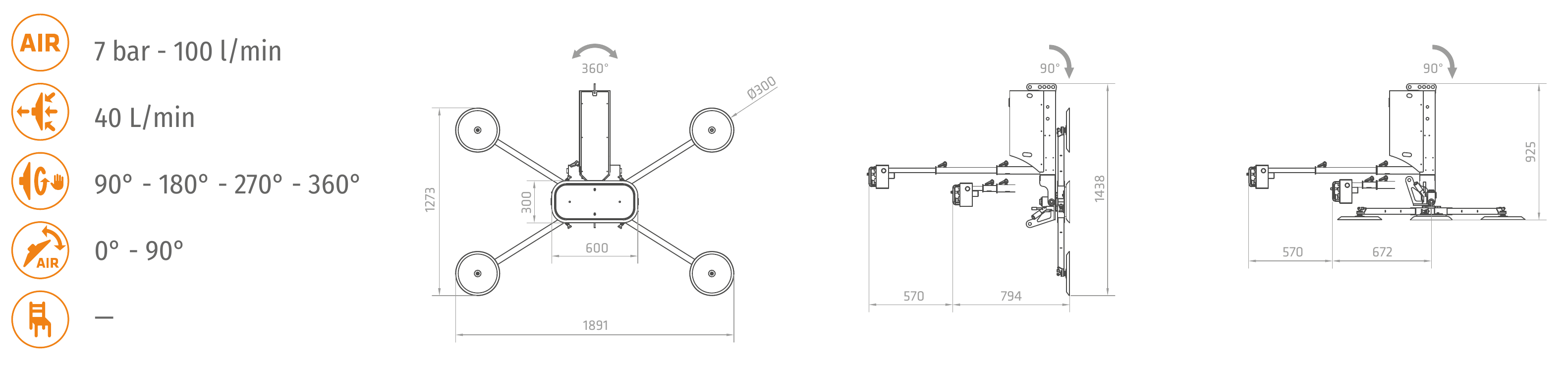

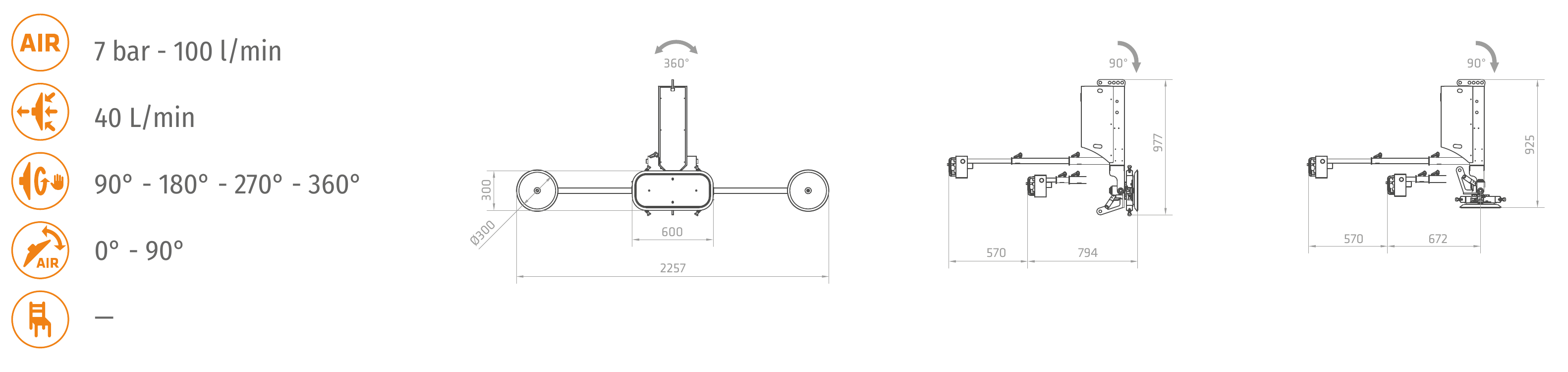

Dimensiones y montaje
Planos del fabricante.
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

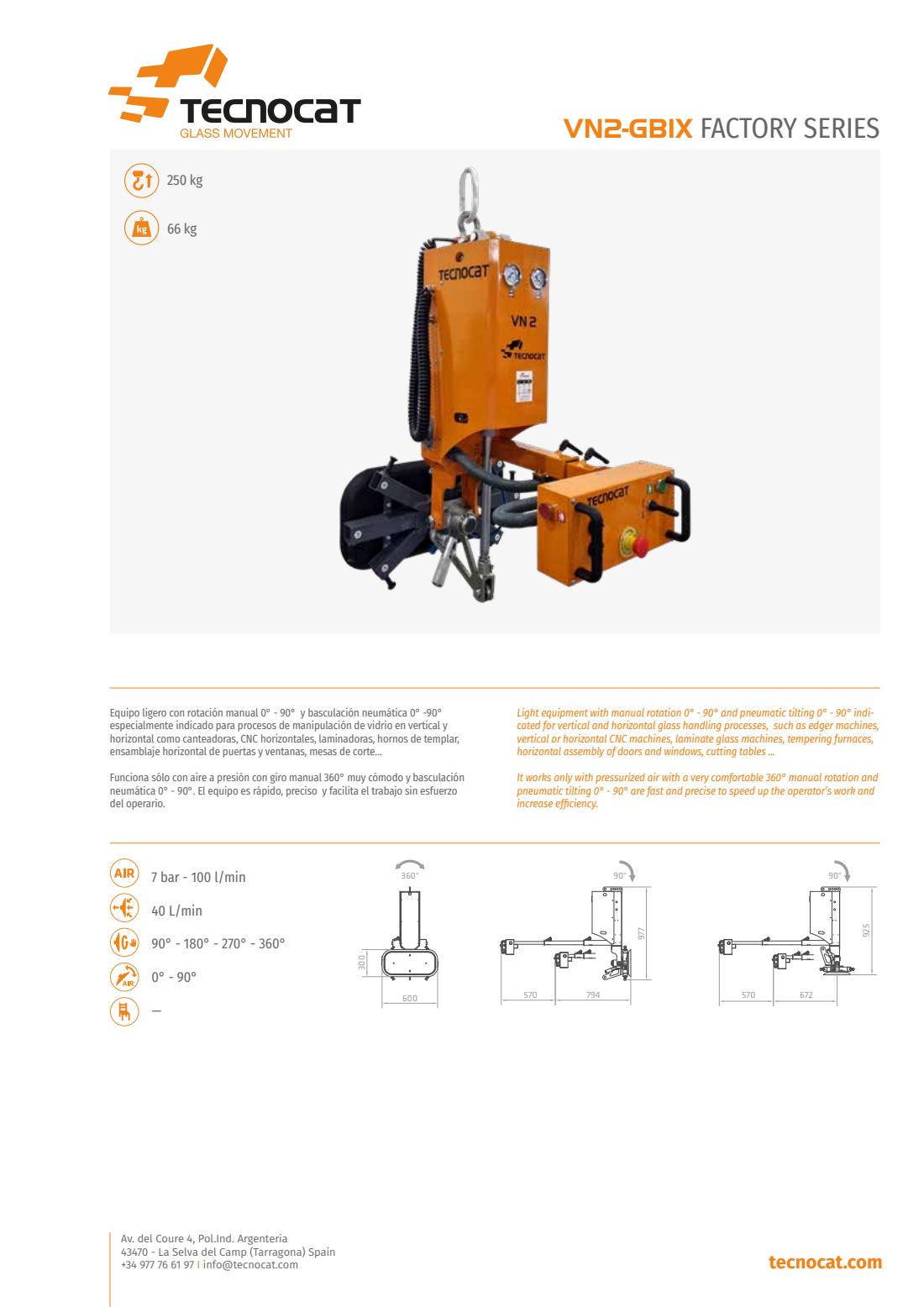

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 3 páginas
VN2-GB1X
Consulta las dimensiones, las variantes y los datos del fabricante.
