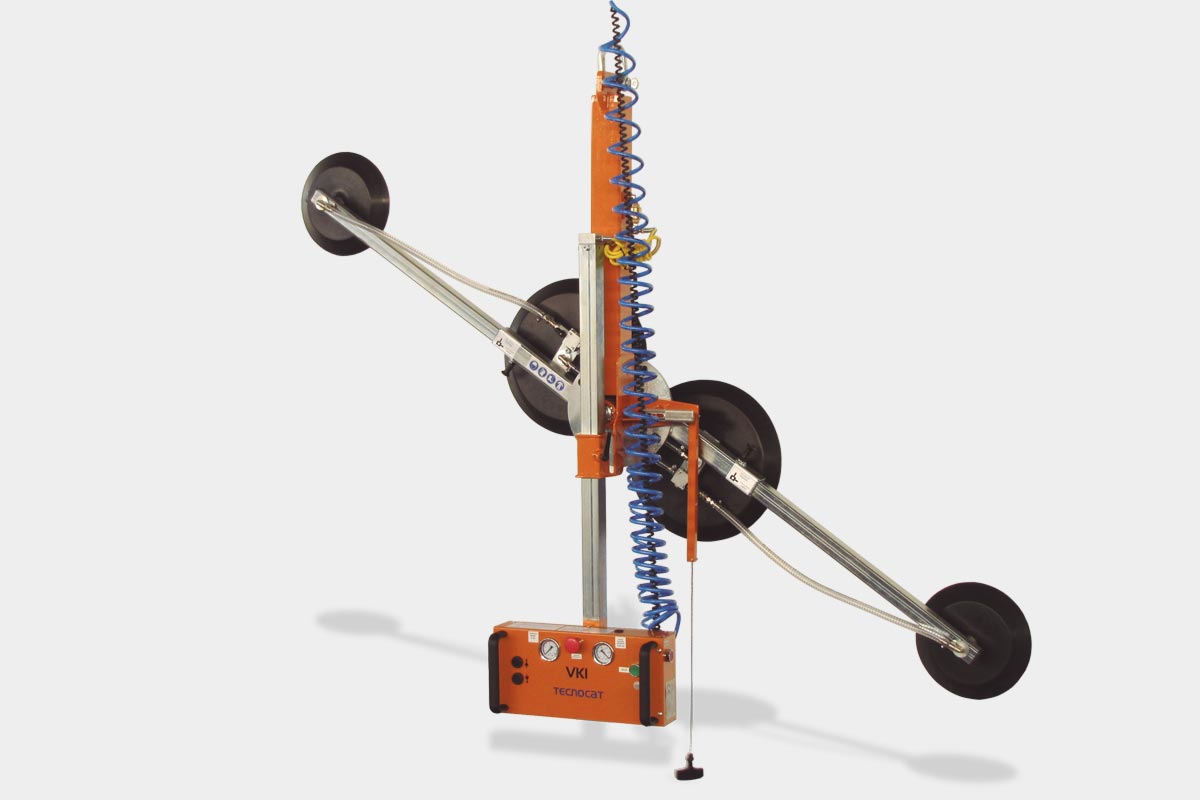

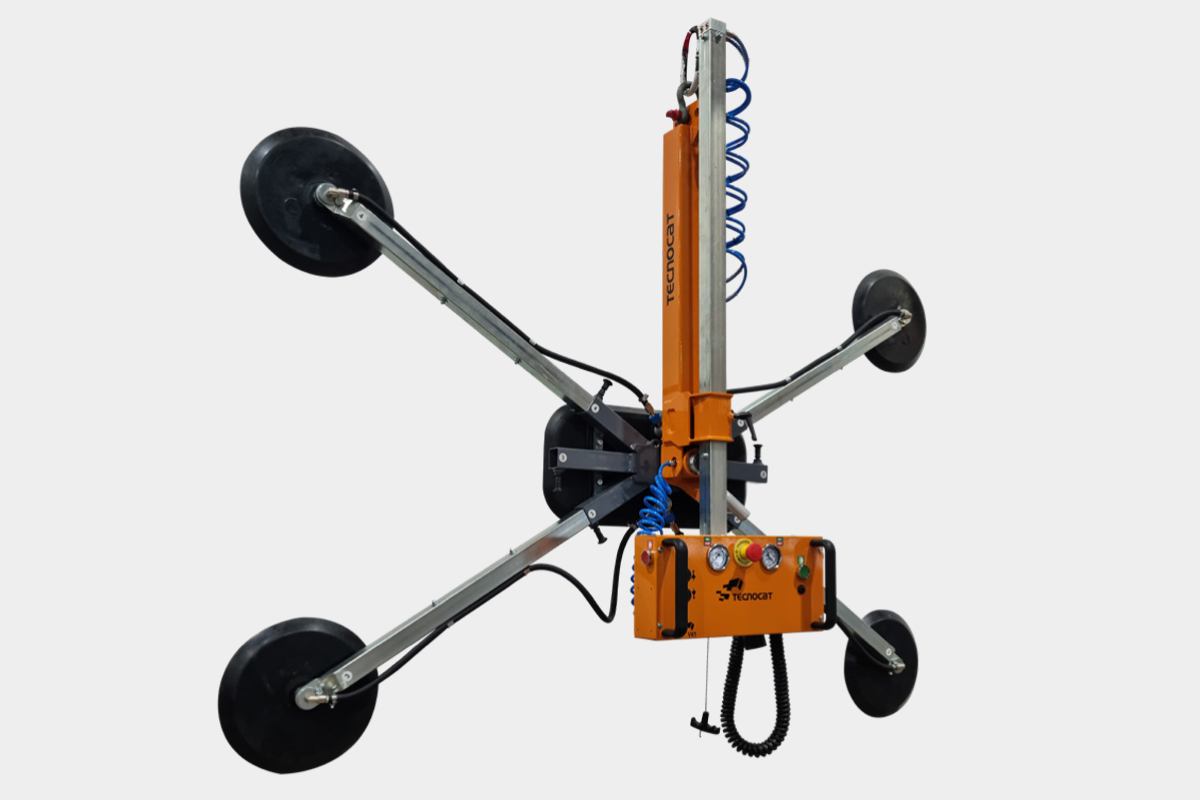

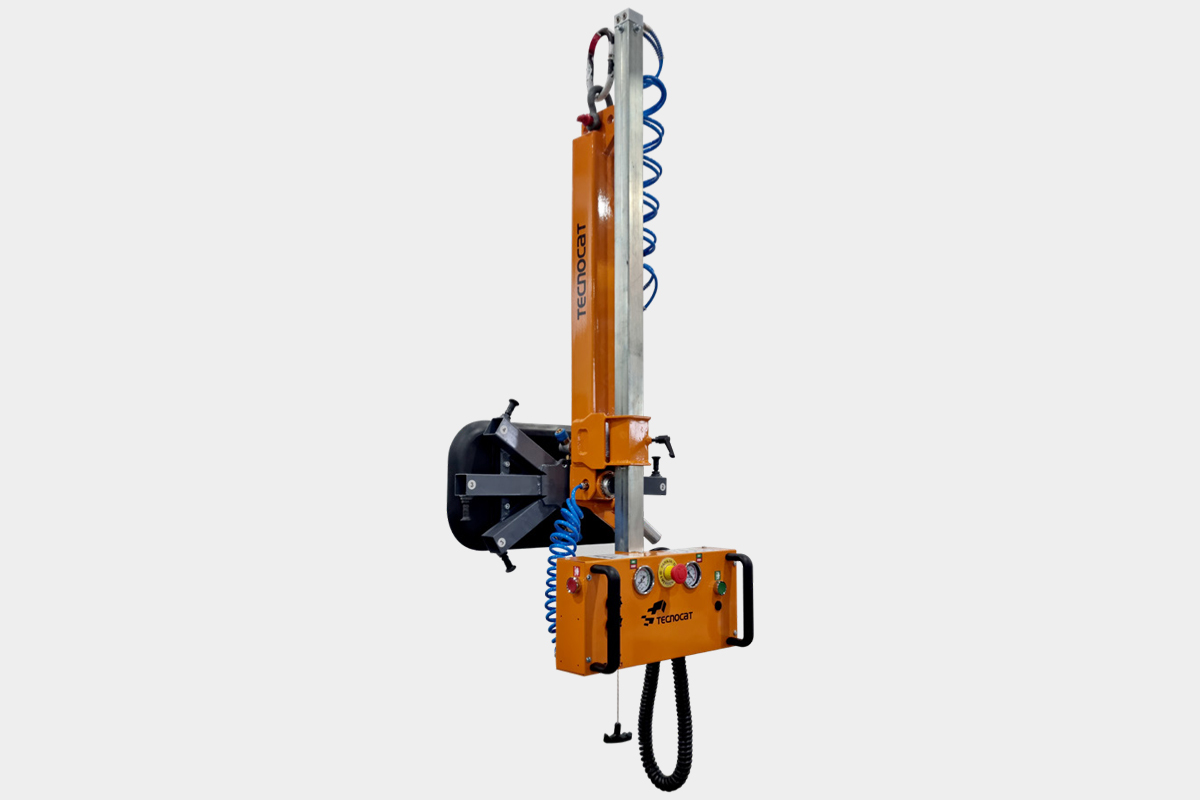

VK1

Ventosas de giro manual para vidrio vertical, disponibles con distintas parrillas.

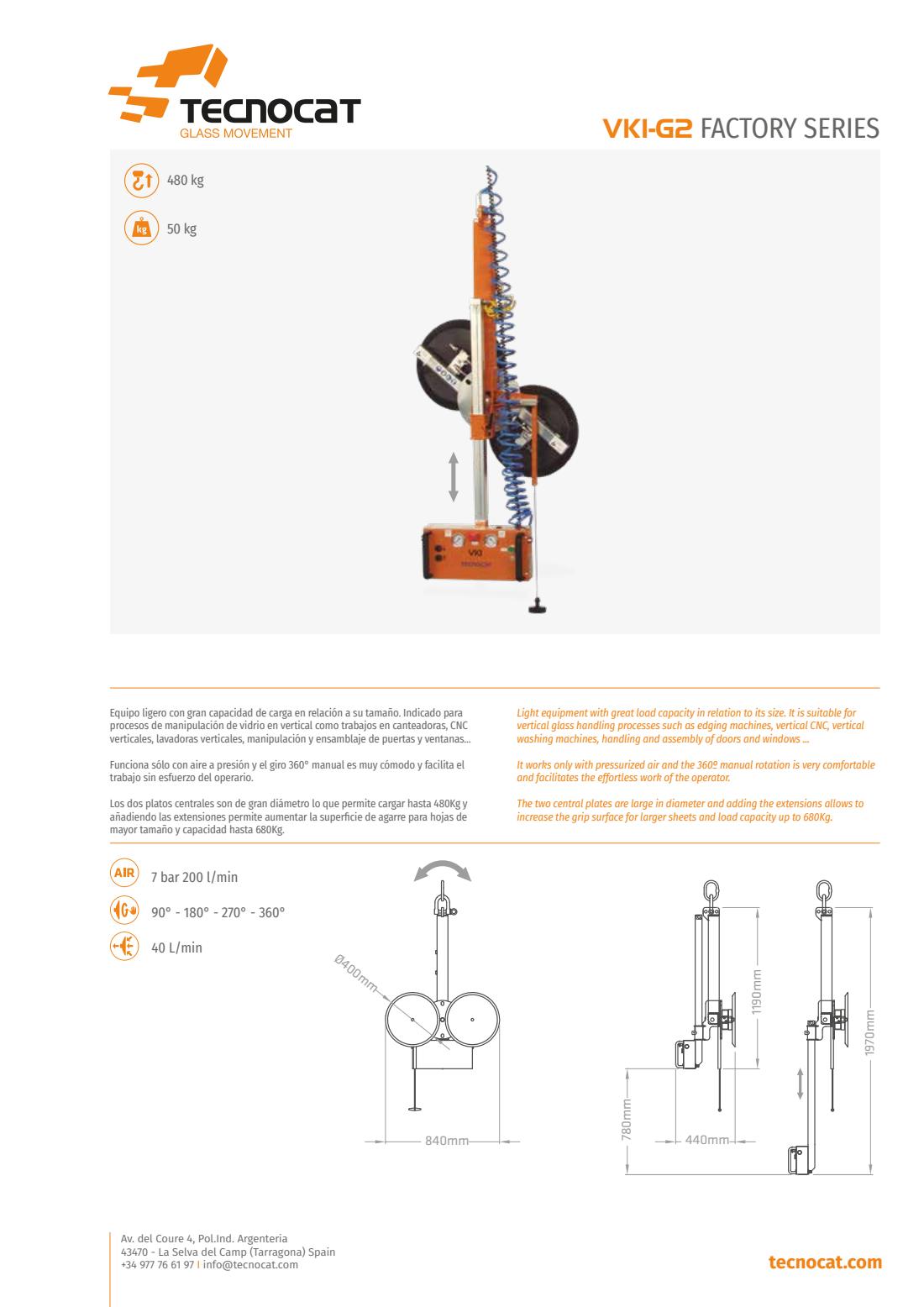

Consultar este equipo ↗Ver ficha original ↓

Capacidad según parrilla: 250–1.000 kg; ver variantes
Rotación: Manual 360°
Alimentación: Aire comprimido

En tu trabajo

Alimentar cada proceso.

Alimentación de CNC verticales.
Manipulación de puertas, ventanas y piezas de diferentes formatos.

Conoce cómo trabaja

La tecnología, al detalle.

Rotación

Manual 360°.

Alimentación

Aire comprimido.

Mando

Extensible vertical.

Capacidades por versión

Las versiones ampliadas tienen capacidades de 650 kg o 1.000 kg según la parrilla. Consulta la tabla para identificar la carga de cada configuración.

Demostraciones del equipo

El trabajo, en vídeo.

TECNOCAT 21 SL VK1 G2+2

Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.

Ver en YouTube ↗

TECNOCAT · VK1

Datos técnicos.

Capacidad según parrilla: 250–1.000 kg; ver variantes
Rotación: Manual 360°
Alimentación: Aire comprimido
Mando: Extensible vertical

Elegir el montaje

Configuraciones del equipo.

Variantes y condiciones de trabajo
Configuración	Carga	Tara
VK1-G1X	250 kg	52 kg
VK1-G1X+4	650 kg	76 kg
VK1-G2	480 kg	50 kg
VK1-G2+2	650 kg	62 kg
VK1-G2X	500 kg	66 kg
VK1-G2X+4	1000 kg	86 kg

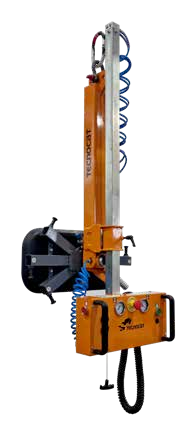

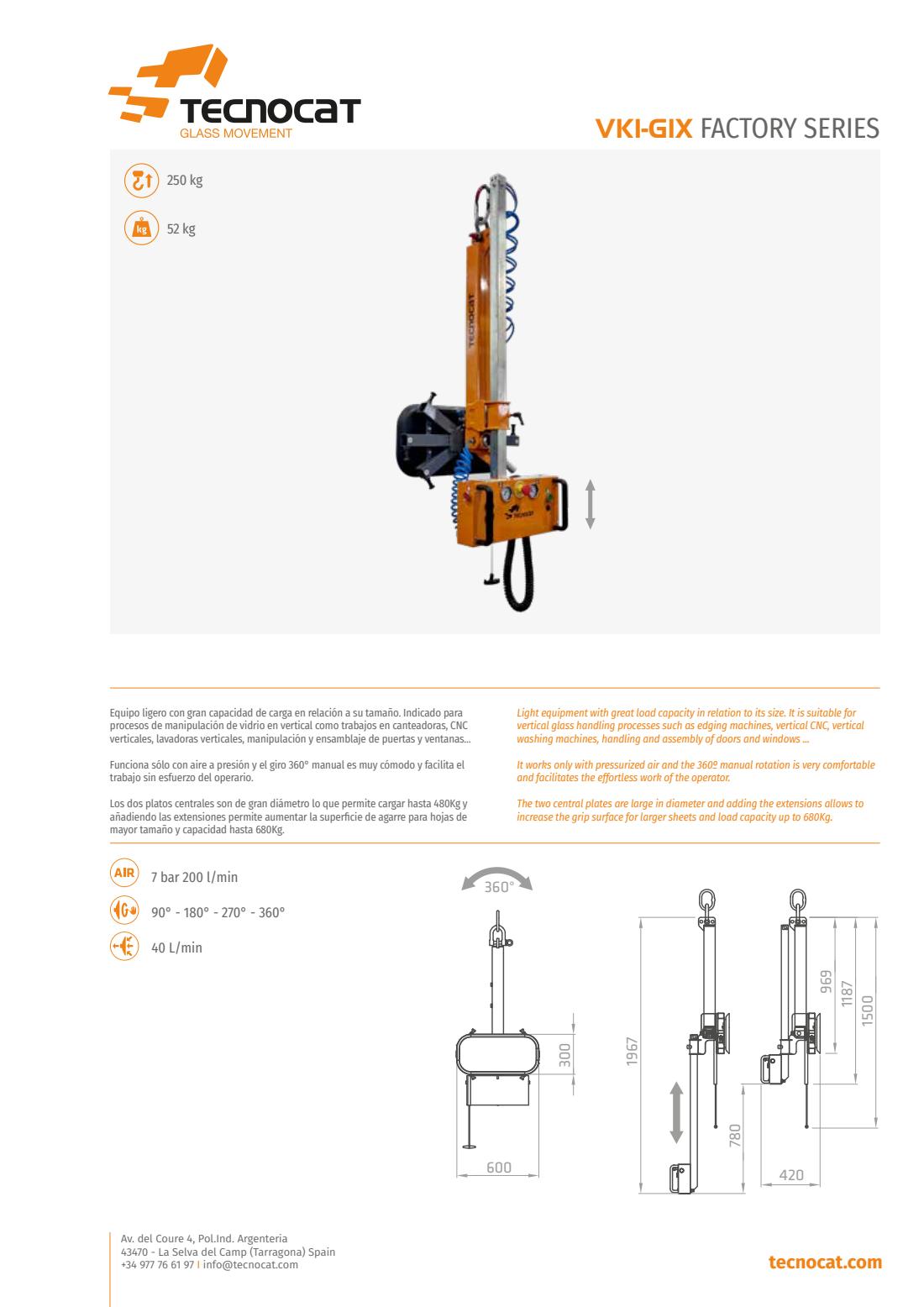

VK1-G1X

Abre directamente la configuración que necesitas consultar.

01 VK1-G1X ↗02 VK1-G1X+4 ↗

VK1-G2

Abre directamente la configuración que necesitas consultar.

01 VK1-G2 ↗02 VK1-G2+2 ↗

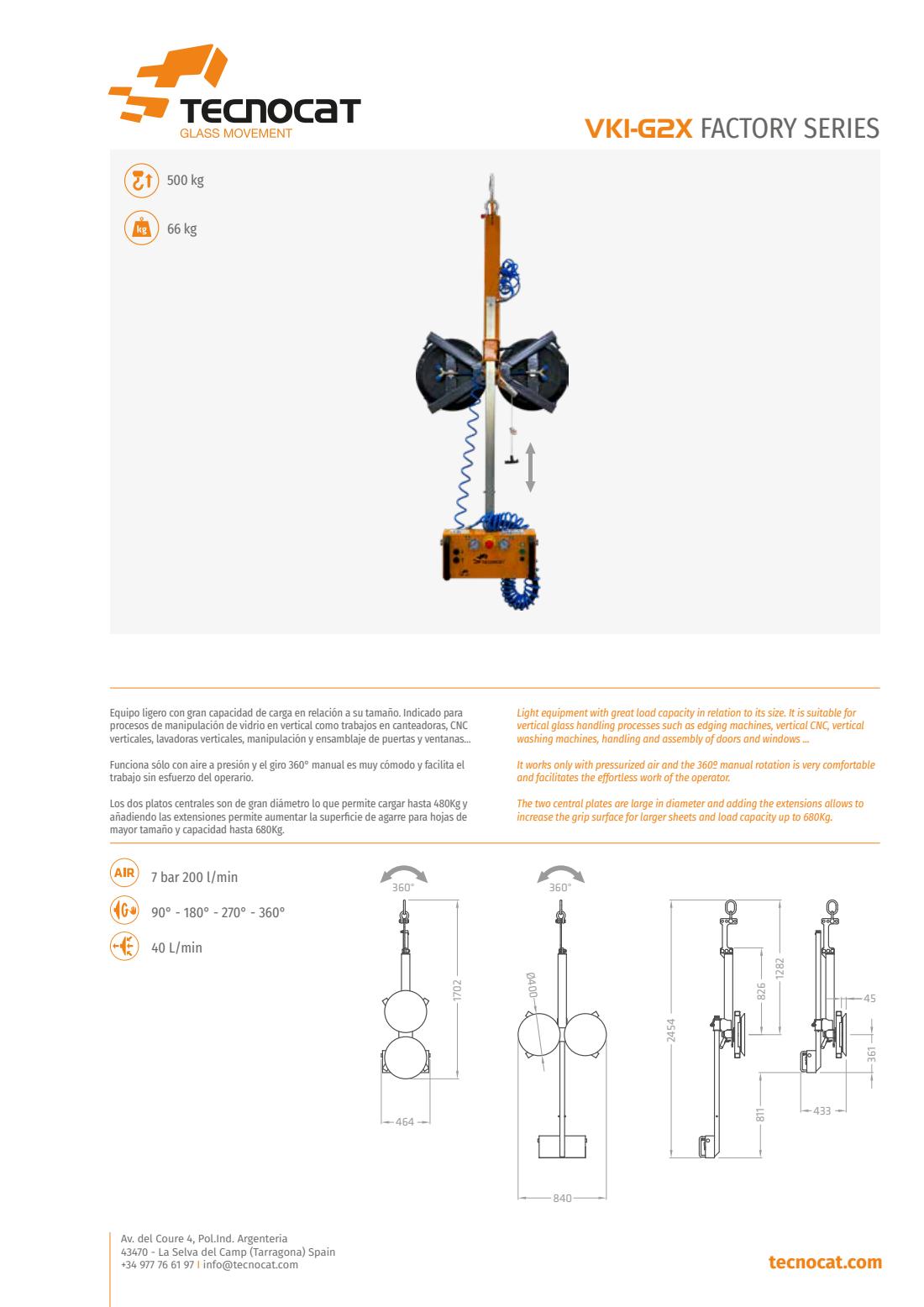

VK1-G2X

Abre directamente la configuración que necesitas consultar.

01 VK1-G2X ↗02 VK1-G2X+4 ↗

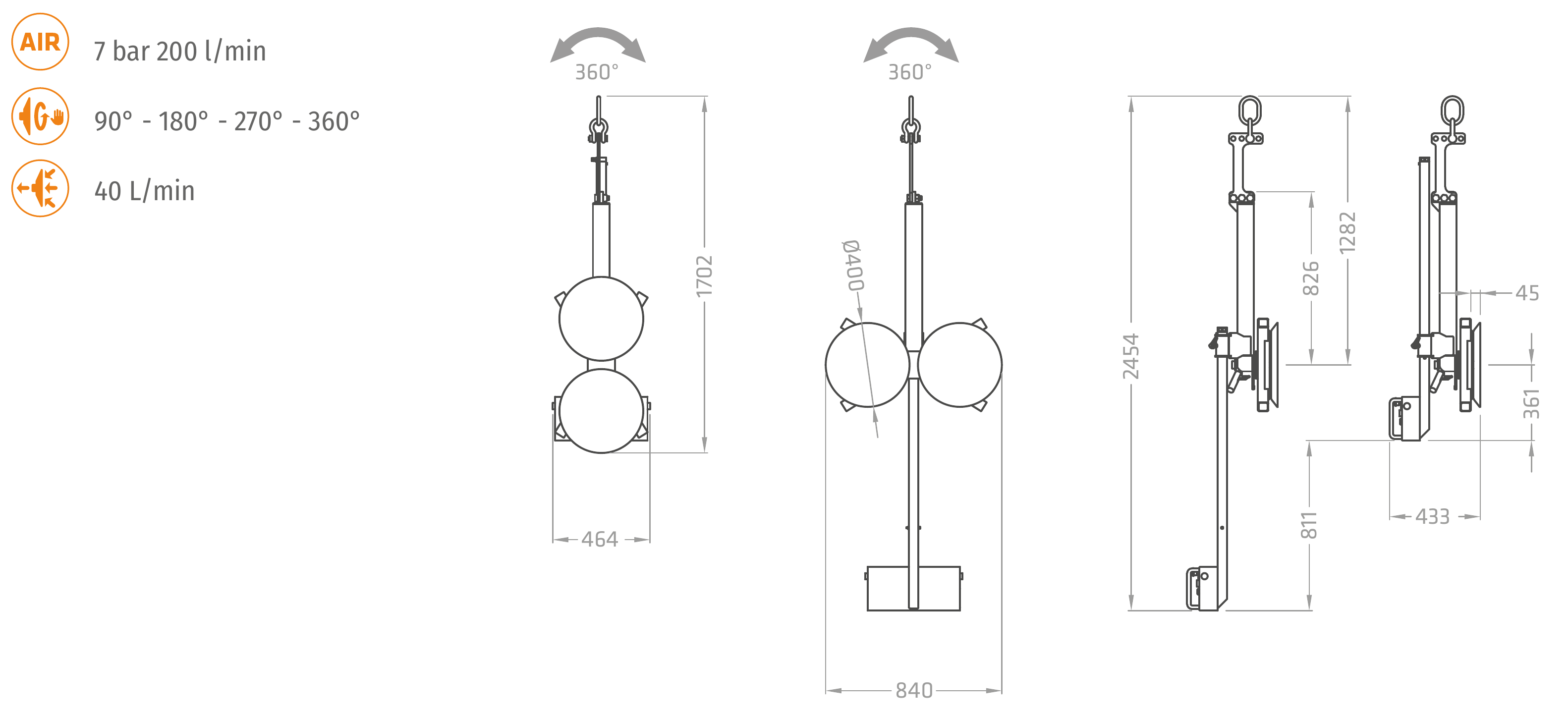

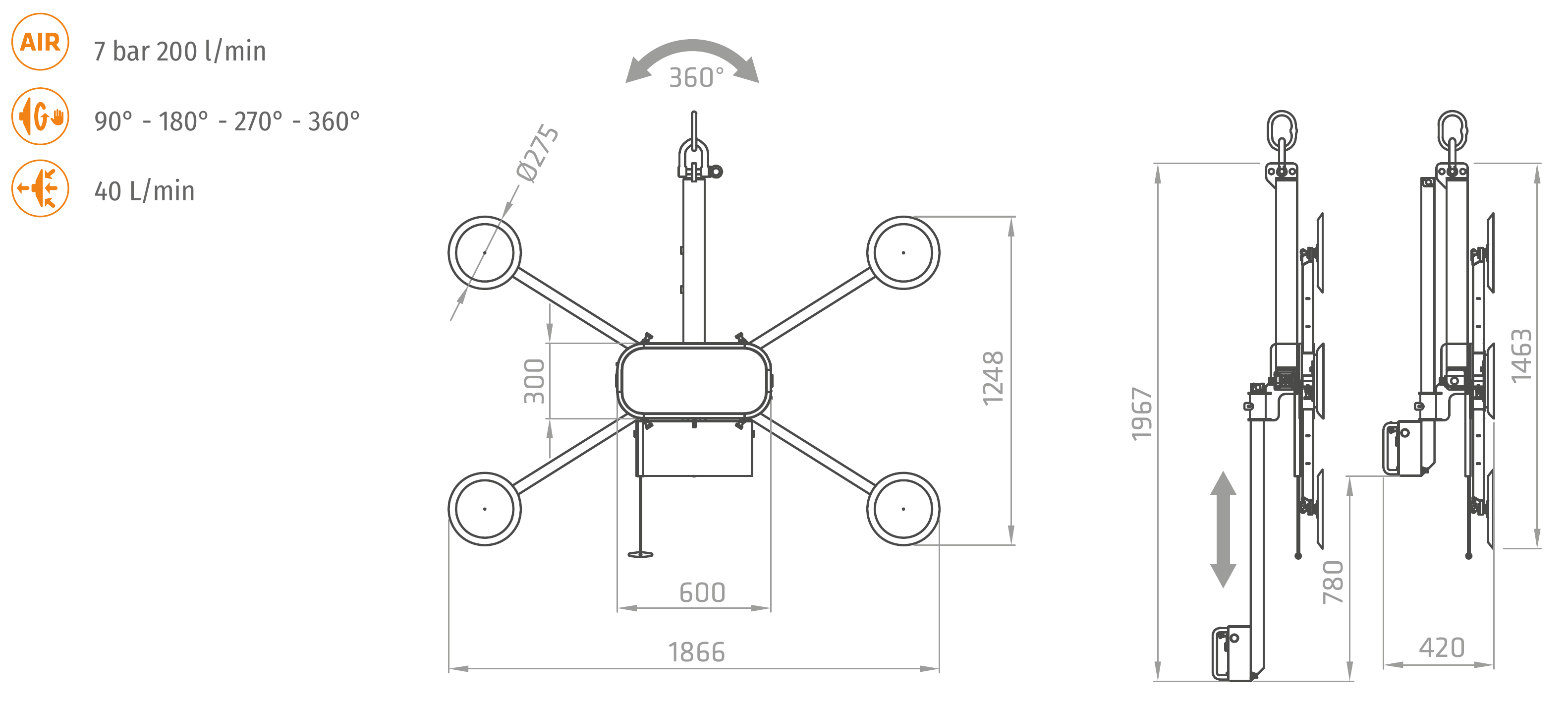

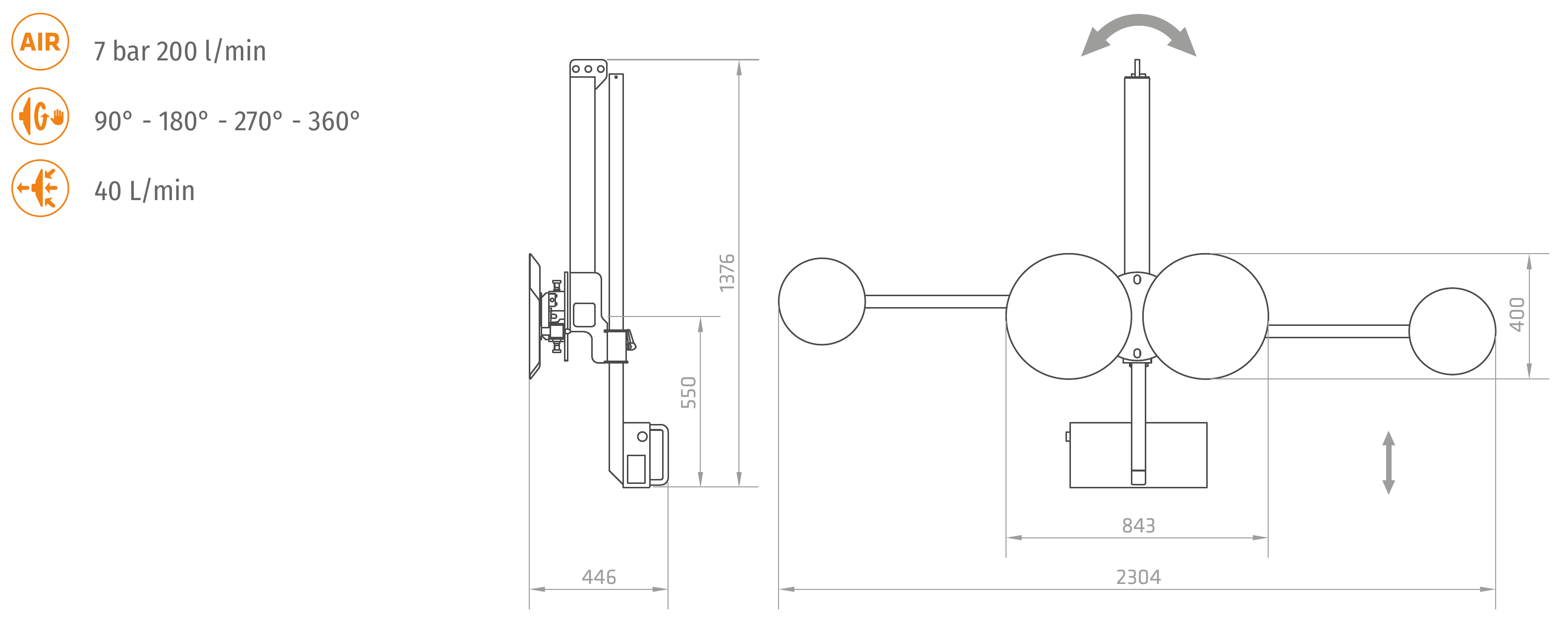

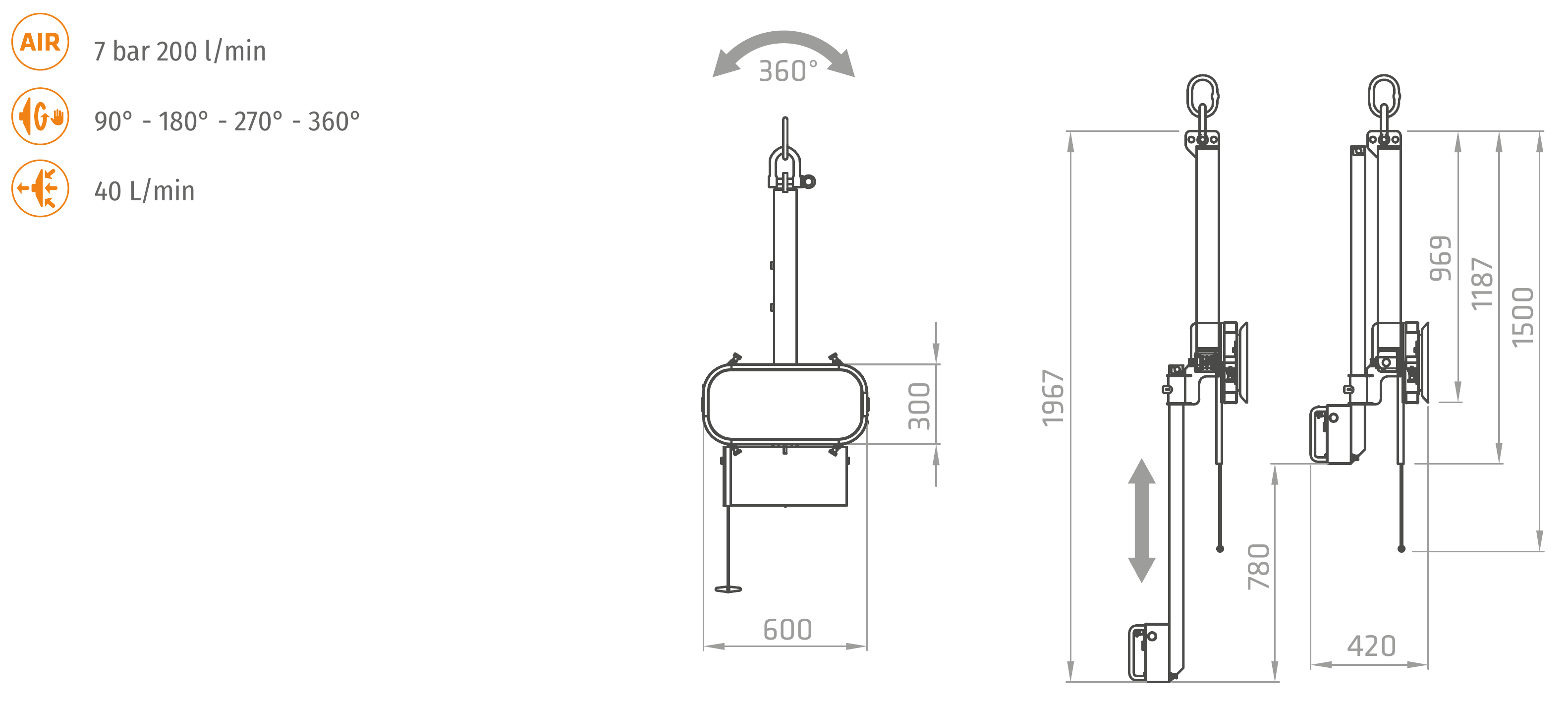

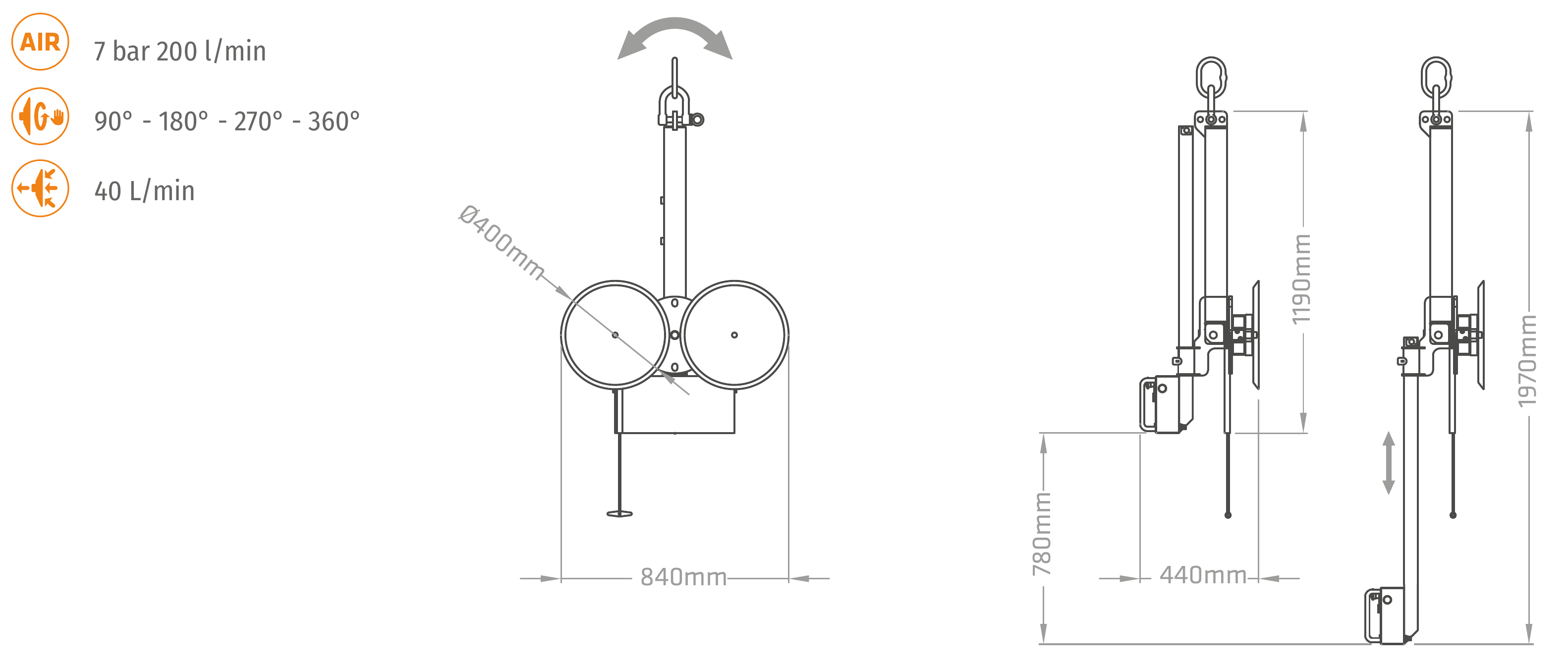

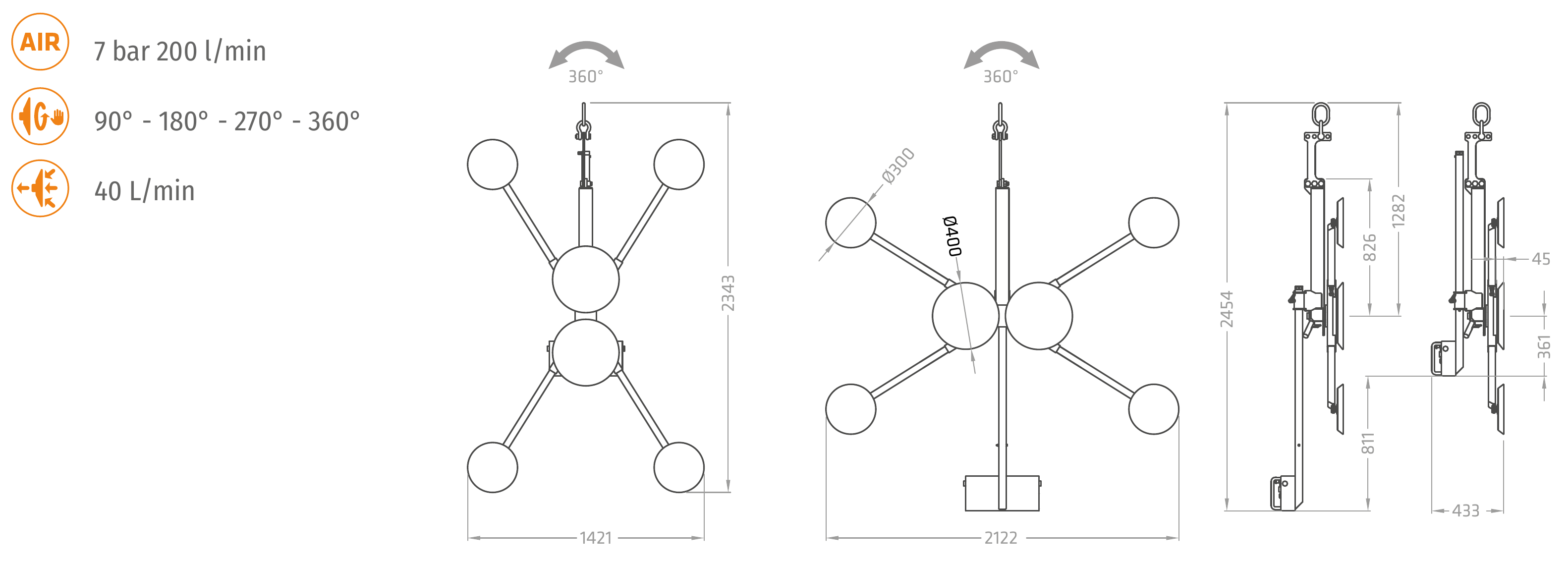

Dimensiones y montaje

Planos del fabricante.

Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
