VF4-F6 / VF4-F6+4

Equipo para la salida del vidrio aislante, con apoyos inferiores regulables en altura y profundidad.

Consultar este equipo ↗Ver ficha original ↓

Carga base indicada: 1.500 kg
Carga base indicada EN 13155: 750 kg
Tara base: 225 kg

En tu trabajo

Alimentar cada proceso.

Salida de líneas de vidrio aislante.
Adaptación de los apoyos al formato de cada unidad.

Conoce cómo trabaja

La tecnología, al detalle.

Apoyos regulables

Dos apoyos inferiores se ajustan en altura y profundidad al formato de vidrio aislante.

Salida de producción

Su aplicación principal es la descarga de unidades de vidrio cámara.

Opciones de movimiento

El documento contempla equilibrio de ±5° e inclinación de ±10°.

Demostraciones del equipo

El trabajo, en vídeo.

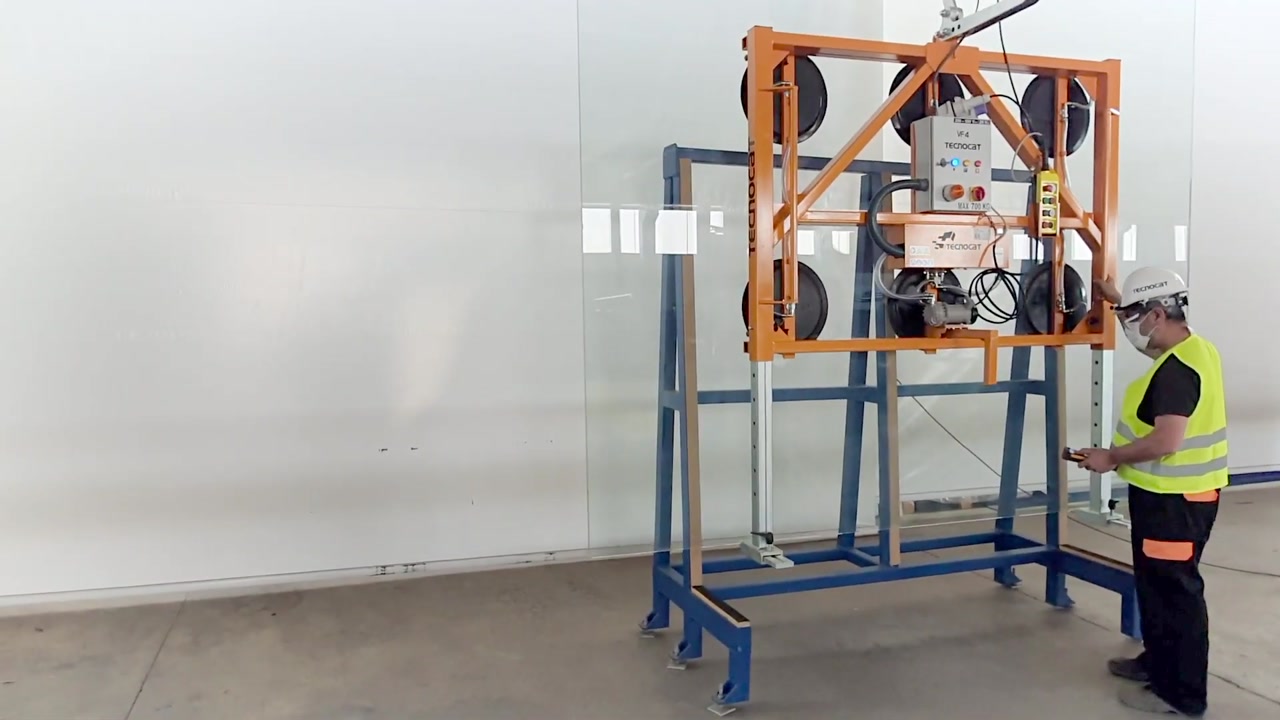

VF4 F6+4

Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.

Ver original en YouTube ↗

TECNOCAT · VF4-F6 / VF4-F6+4

Datos técnicos.

Carga base indicada: 1.500 kg
Carga base indicada EN 13155: 750 kg
Tara base: 225 kg
Potencia: 450 W
Alimentación: 200–500 VAC · 50–60 Hz + 24 VDC
Caudal de vacío: 80 l/min

La ficha distingue capacidades según condiciones de uso y configuración. Dispone de opciones de equilibrio ±5° e inclinación ±10°.

Elegir el montaje

Configuraciones del equipo.

Variantes y condiciones de trabajo
Configuración	Carga indicada	Carga EN 13155	Tara
VF4-F6	1500 kg	750 kg	225 kg
VF4-F6+4	1500 kg	750 kg	225 kg

VF4

Abre directamente la configuración que necesitas consultar.

01 VF4-F6 ↗02 VF4-F6+4 ↗

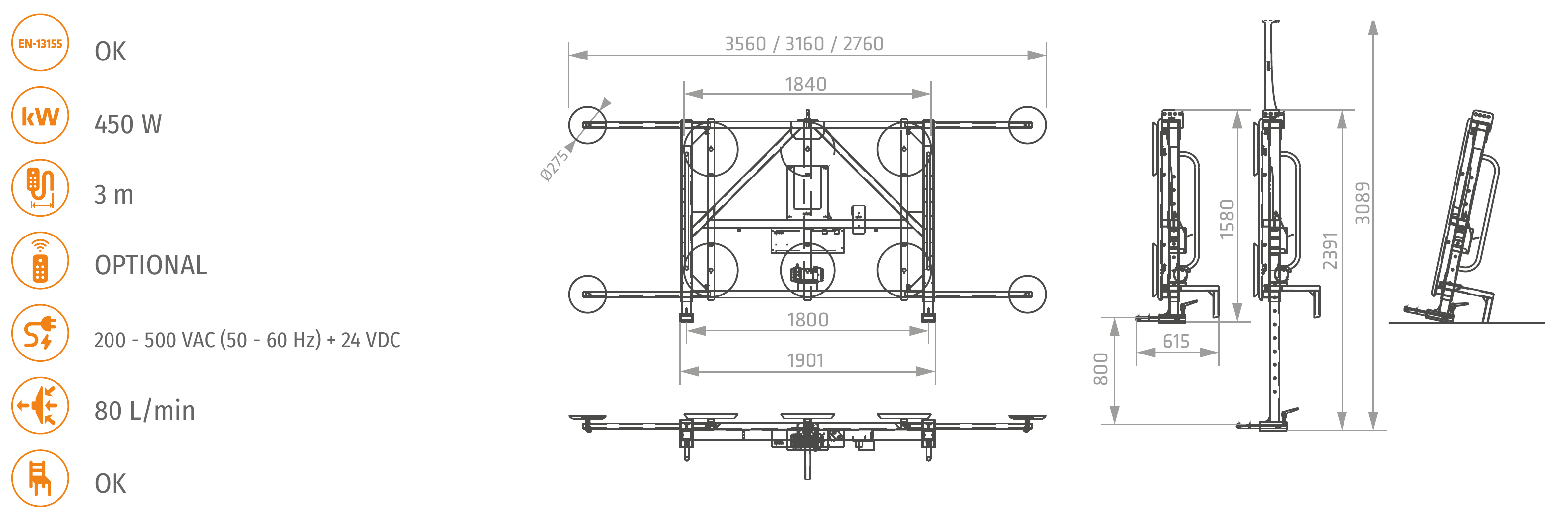

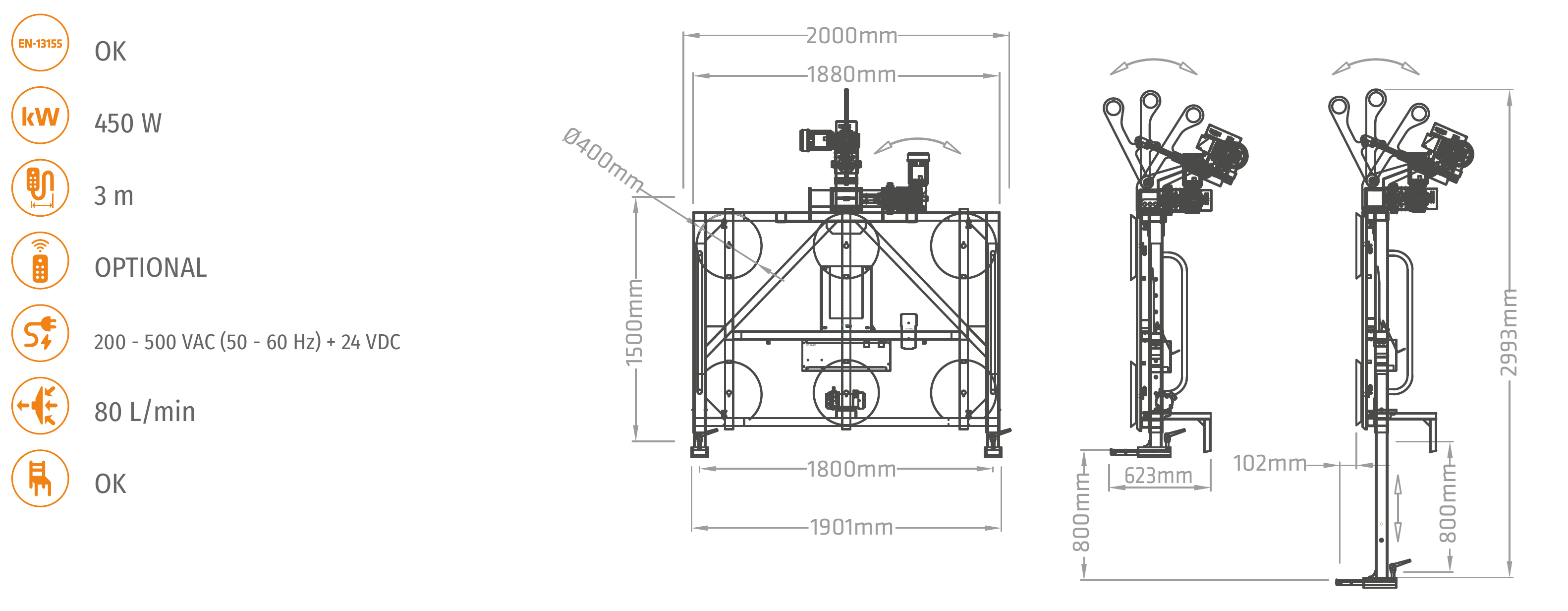

Dimensiones y montaje

Planos del fabricante.

Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

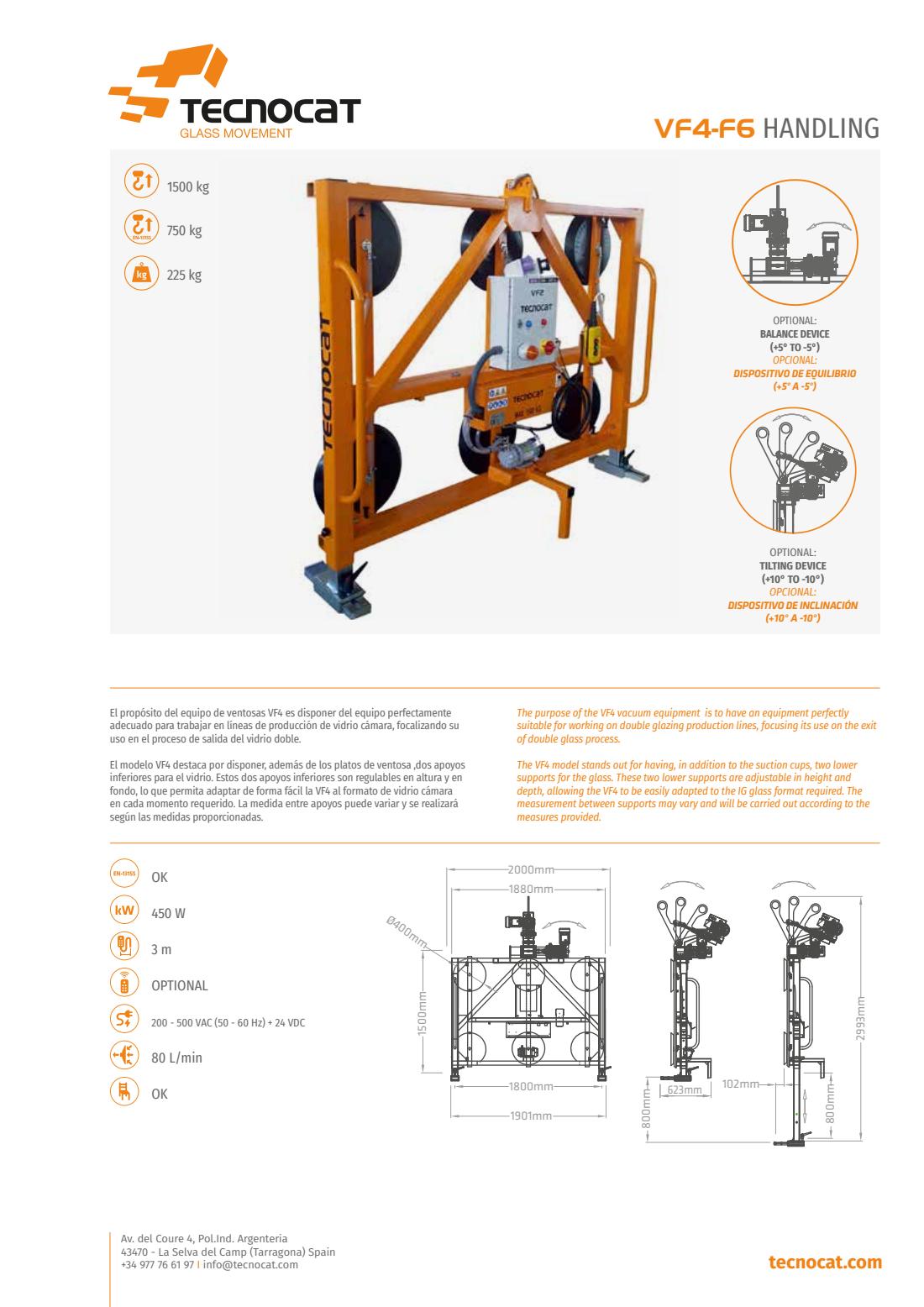

Documentación TECNOCAT

Fichas y planos originales.

PDF original · 2 páginas

VF4

Consulta las dimensiones, las variantes y los datos del fabricante.

Abrir documento ↗Guardar PDF ↓
