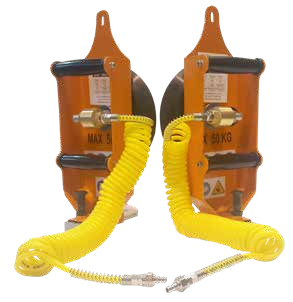

TOP-2DA

Juego de dos ventosas auxiliares para sujetar la hoja posterior de una unidad de vidrio aislante.

Consultar este equipo ↗Ver ficha original ↓

Composición: 2 ventosas auxiliares
Capacidad por plato: 50 kg
Diámetro por plato: 200 mm

En tu trabajo

Alimentar cada proceso.

Apoyo de la hoja posterior mientras el sellado está fresco.
Complemento para equipos de manipulación de vidrio aislante.

Conoce cómo trabaja

La tecnología, al detalle.

Sujeción de la hoja posterior

Las dos ventosas auxiliares sujetan la hoja posterior cuando el sellado está fresco.

Vacío compartido

Se conecta al circuito del equipo principal de manipulación.

Demostraciones del equipo

El trabajo, en vídeo.

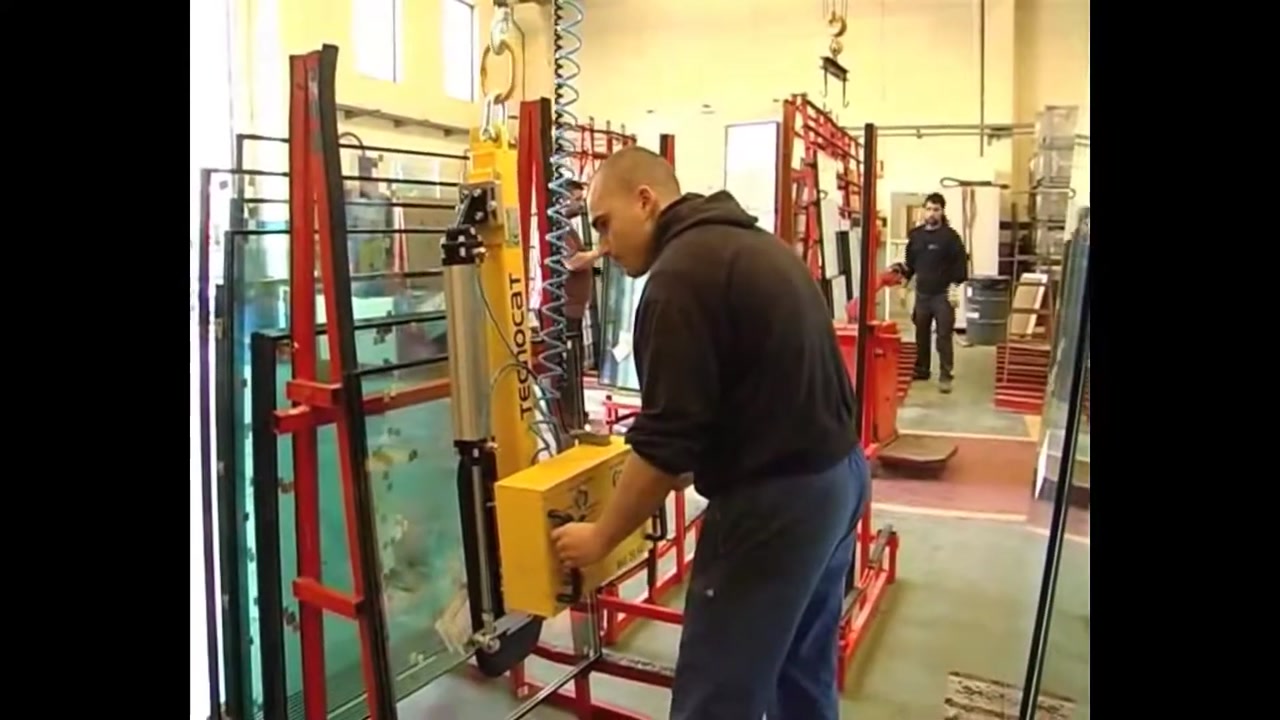

TECNOCAT 21 SL- TOP 2DA

Vídeo del canal público de TECNOCAT. Demostración de TOP-2DA.

Ver original en YouTube ↗

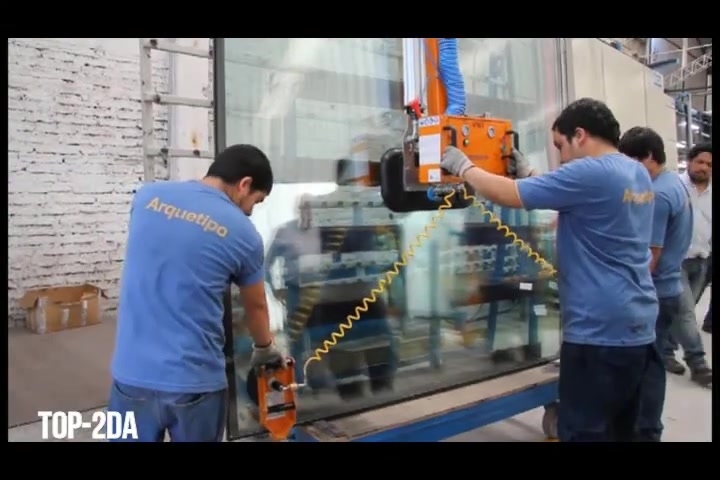

TECNOCAT 21 SL- VN1-G1 + PLUMA CON COLUMNA +TOP2DA

Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.

Ver original en YouTube ↗

TECNOCAT · TOP-2DA

Datos técnicos.

Composición: 2 ventosas auxiliares
Capacidad por plato: 50 kg
Diámetro por plato: 200 mm
Peso del conjunto: 12 kg
Vacío: Conectado al equipo principal

Es un accesorio que utiliza el vacío del equipo principal. No es un equipo de elevación independiente.

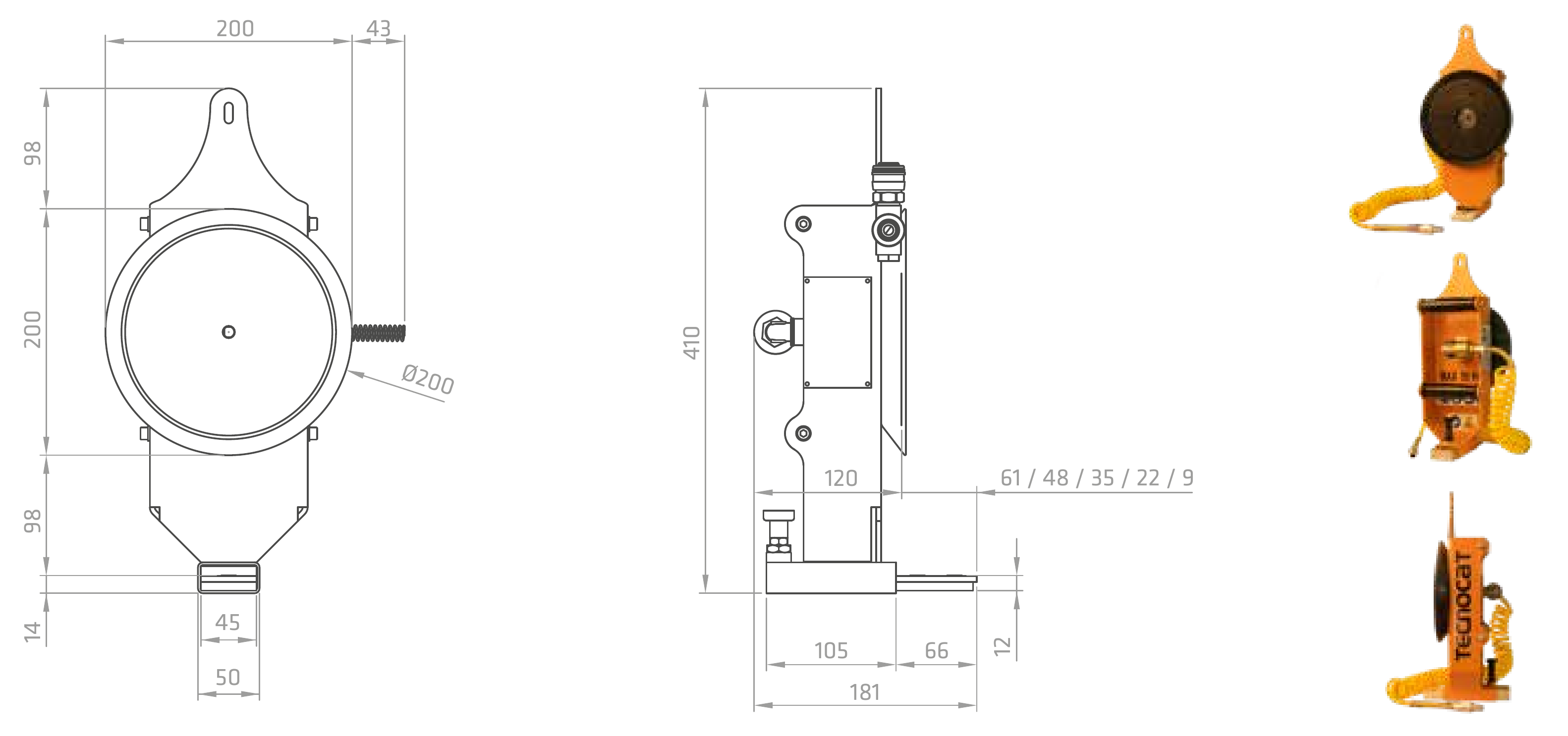

Dimensiones y montaje

Planos del fabricante.

Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

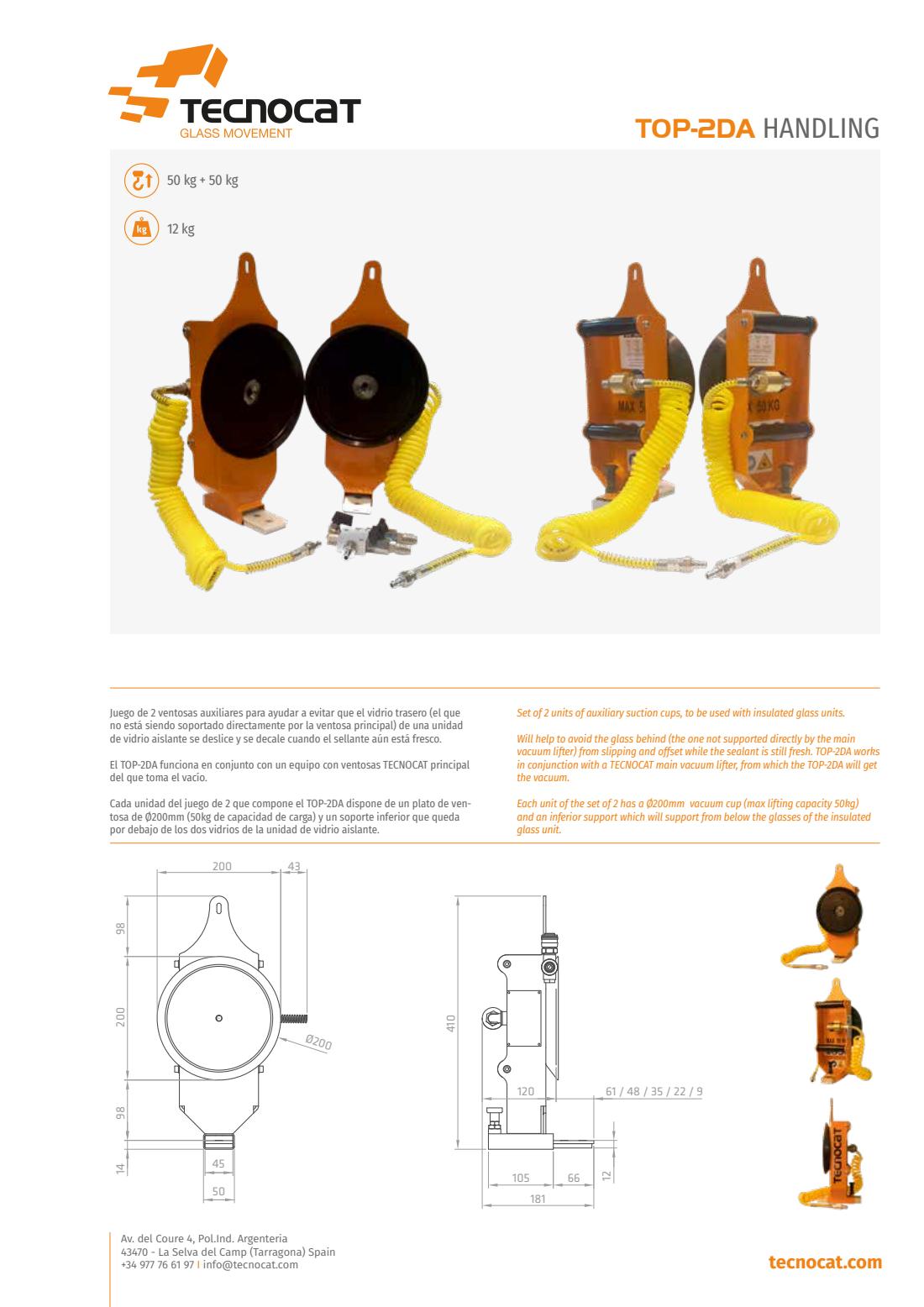

Documentación TECNOCAT

Fichas y planos originales.

PDF original · 1 página

TOP-2DA HANDLING

Consulta las dimensiones, las variantes y los datos del fabricante.

Abrir documento ↗Guardar PDF ↓
