FN6 · Giratoria y basculante
Giro y basculación neumáticos de 0° a 90°. Requiere polipasto externo para elevar la carga.
TECNOCAT · Manipulación en fábrica ↗
FN6 / FN7 / FN8
Familia de equipos neumáticos para manipulación de vidrio en puestos de producción.
- Capacidad de la gama
- 250 kg central; 400 kg con extensiones
- Alimentación
- Aire comprimido · 7 bar · 200 l/min
- Caudal de vacío
- 40 l/min
En tu trabajo
Alimentar cada proceso.
- Manipulación repetitiva de hojas en fábrica.
- Adaptación del puesto a giro, basculación y elevación necesarios.
Conoce cómo trabaja
La tecnología, al detalle.

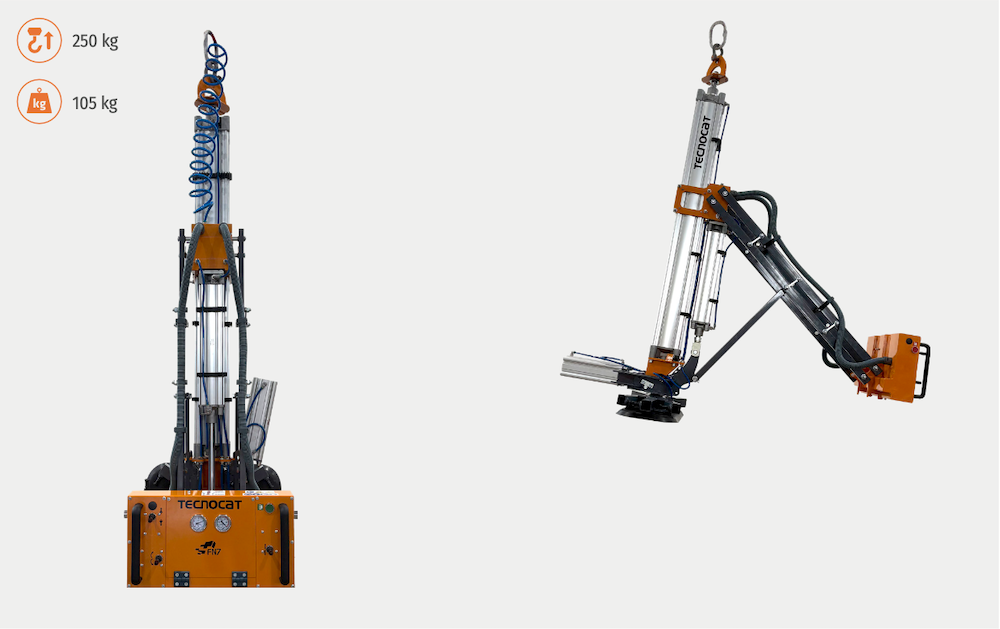

FN7 · Giro, basculación y elevación
Giro y basculación neumáticos de 0° a 90°. Elevación propia de 1.200 mm; no necesita polipasto.
FN8 · Basculante
Basculación neumática de 0° a 90°, sin rotación. Requiere polipasto externo para elevar la carga.
TECNOCAT · FN6 / FN7 / FN8
Datos técnicos.
- Capacidad de la gama
- 250 kg central; 400 kg con extensiones
- Alimentación
- Aire comprimido · 7 bar · 200 l/min
- Caudal de vacío
- 40 l/min
- FN6
- Giro y basculación neumáticos de 0° a 90°
- FN7
- Giro y basculación de 0° a 90°; elevación propia de 1.200 mm
- FN8
- Basculación neumática de 0° a 90°; sin rotación
- Elevación FN6 y FN8
- Requieren polipasto externo
- Elevación FN7
- Propia, con carrera de 1.200 mm; sin polipasto
Las tres gamas admiten 250 kg en el conjunto central y 400 kg con extensiones. La tabla distingue la tara de cada modelo y configuración.
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga | Tara |
|---|---|---|
| FN6-400G | 250 kg | 80 kg |
| FN6-400G+2 | 400 kg | 90 kg |
| FN6-400G+4 | 400 kg | 100 kg |
| FN7-400G | 250 kg | 105 kg |
| FN7-400G+2 | 400 kg | 115 kg |
| FN7-400G+4 | 400 kg | 125 kg |
| FN8-400 | 250 kg | 70 kg |
| FN8-400+2 | 400 kg | 80 kg |
| FN8-400+4 | 400 kg | 90 kg |
FN6-400G
Abre directamente la configuración que necesitas consultar.
FN7-400G
Abre directamente la configuración que necesitas consultar.
FN8-400
Abre directamente la configuración que necesitas consultar.

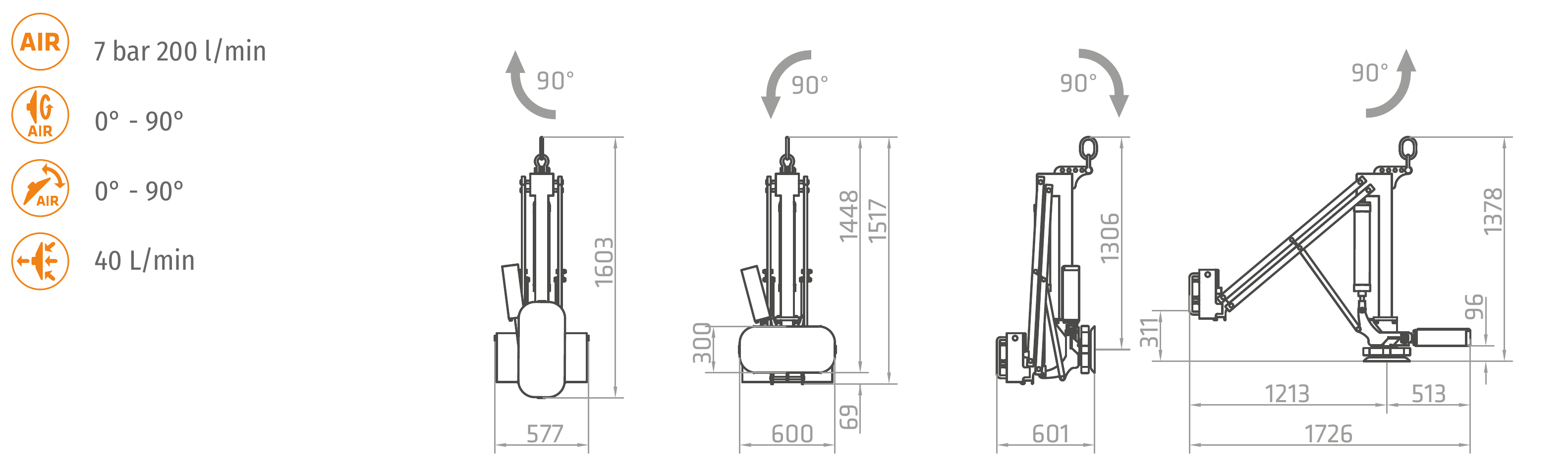

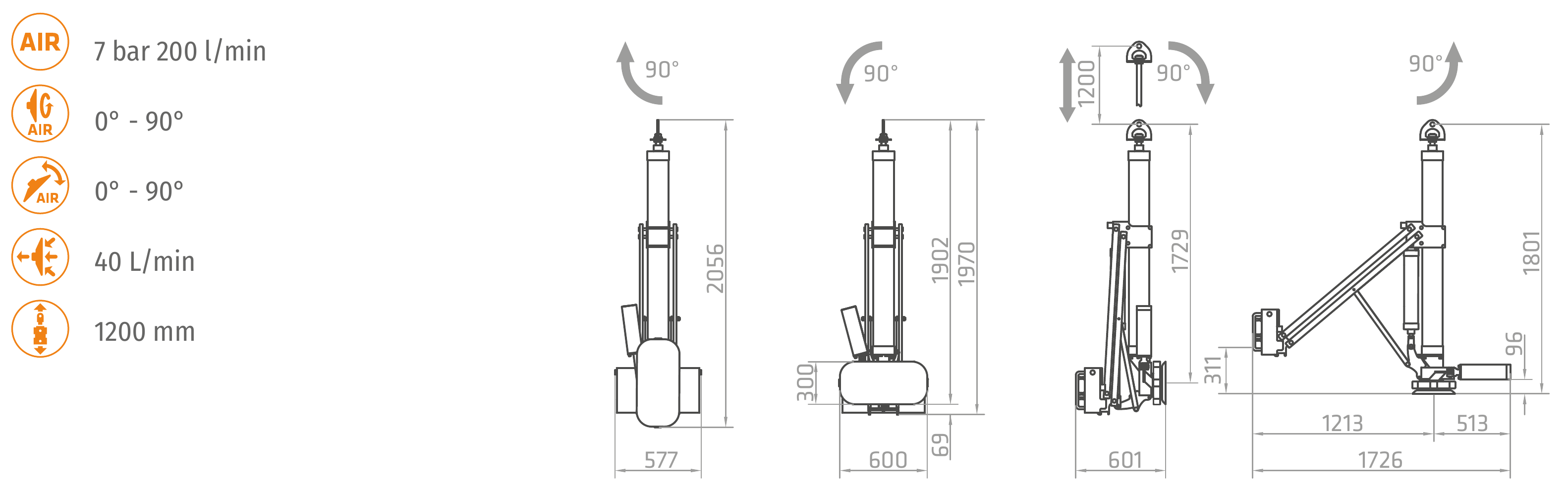

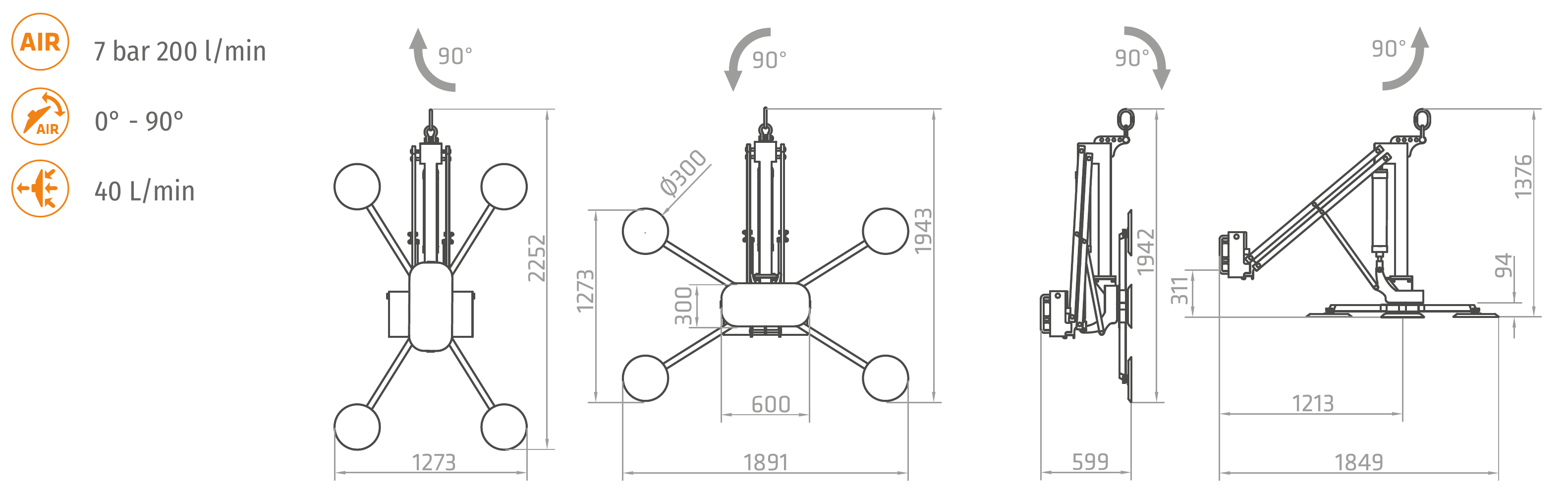

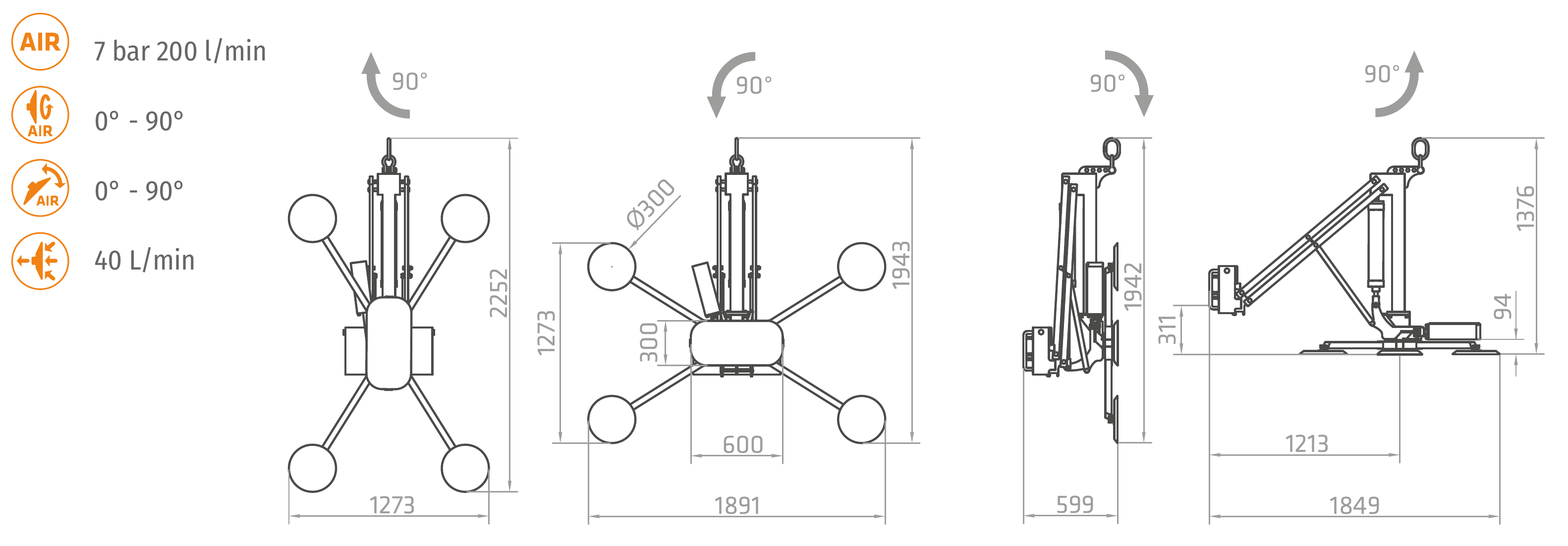

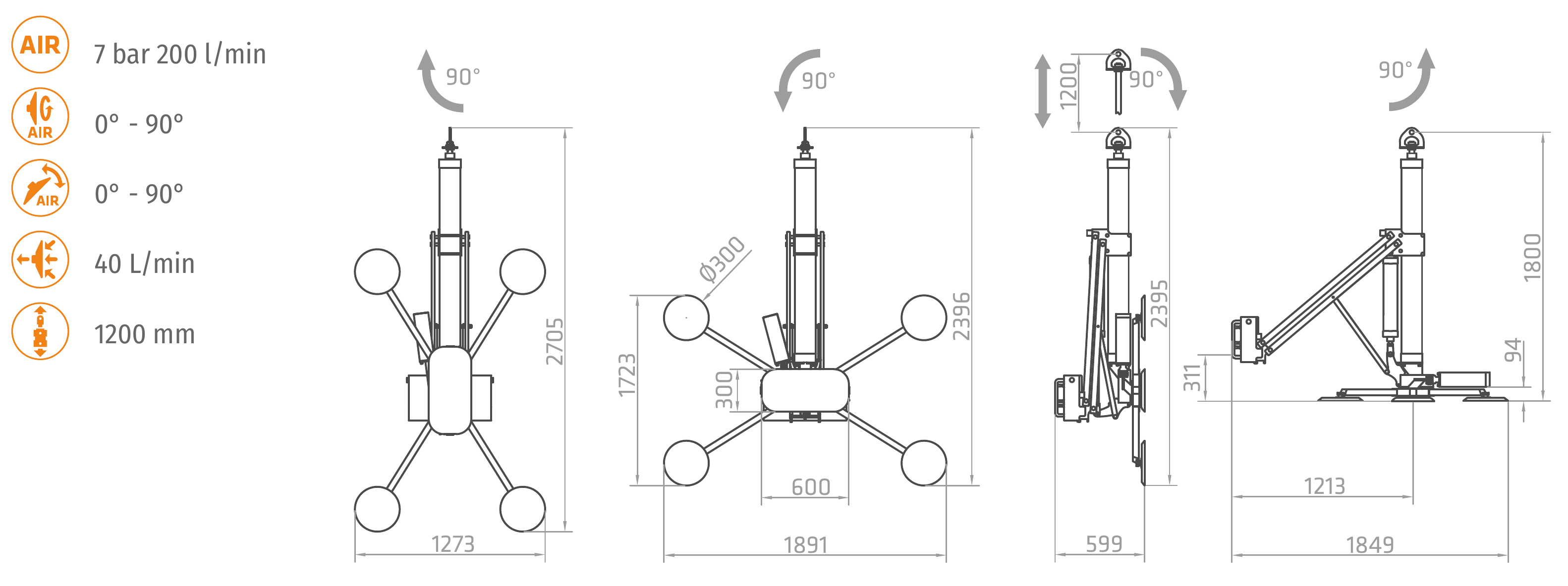

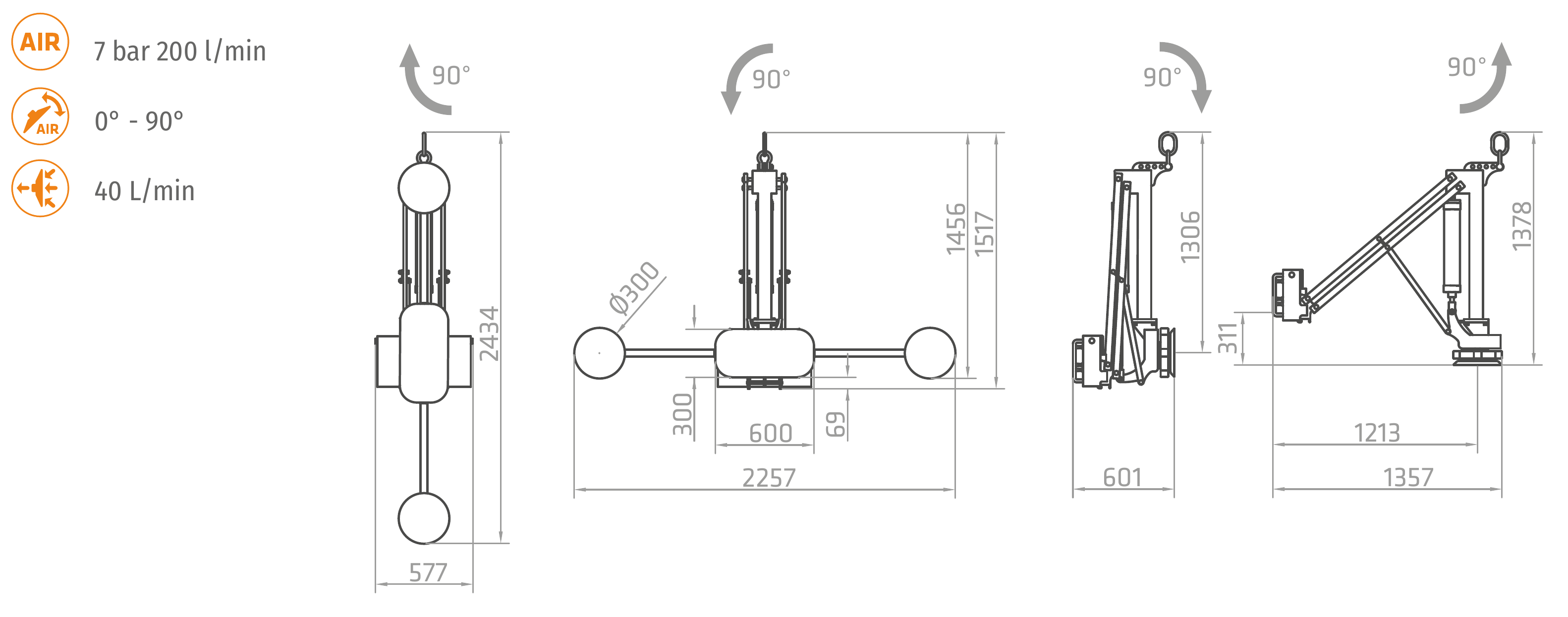

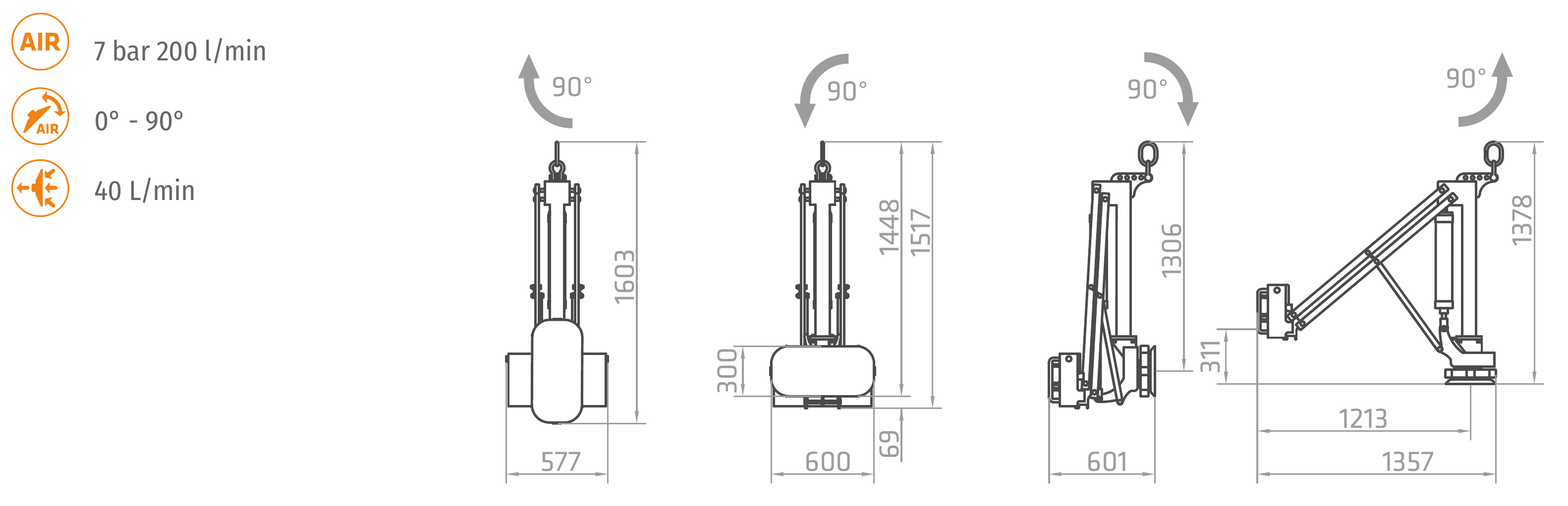

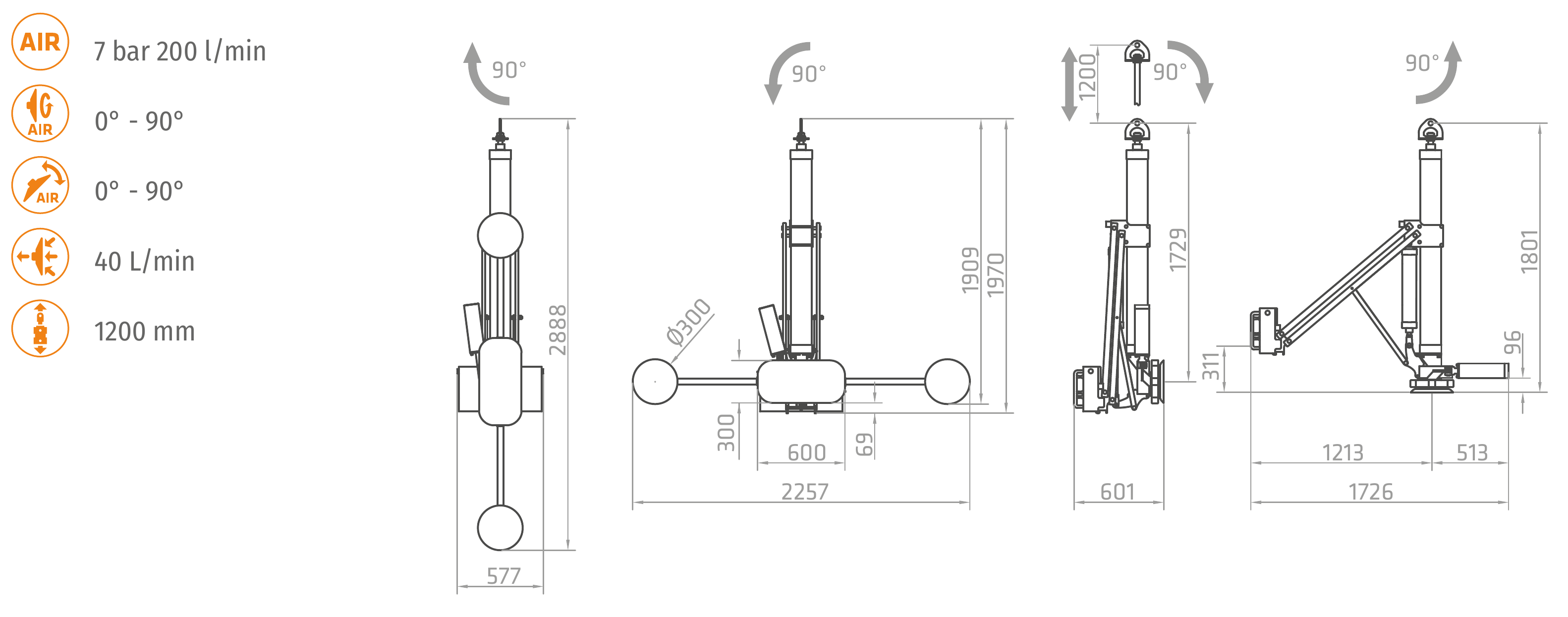

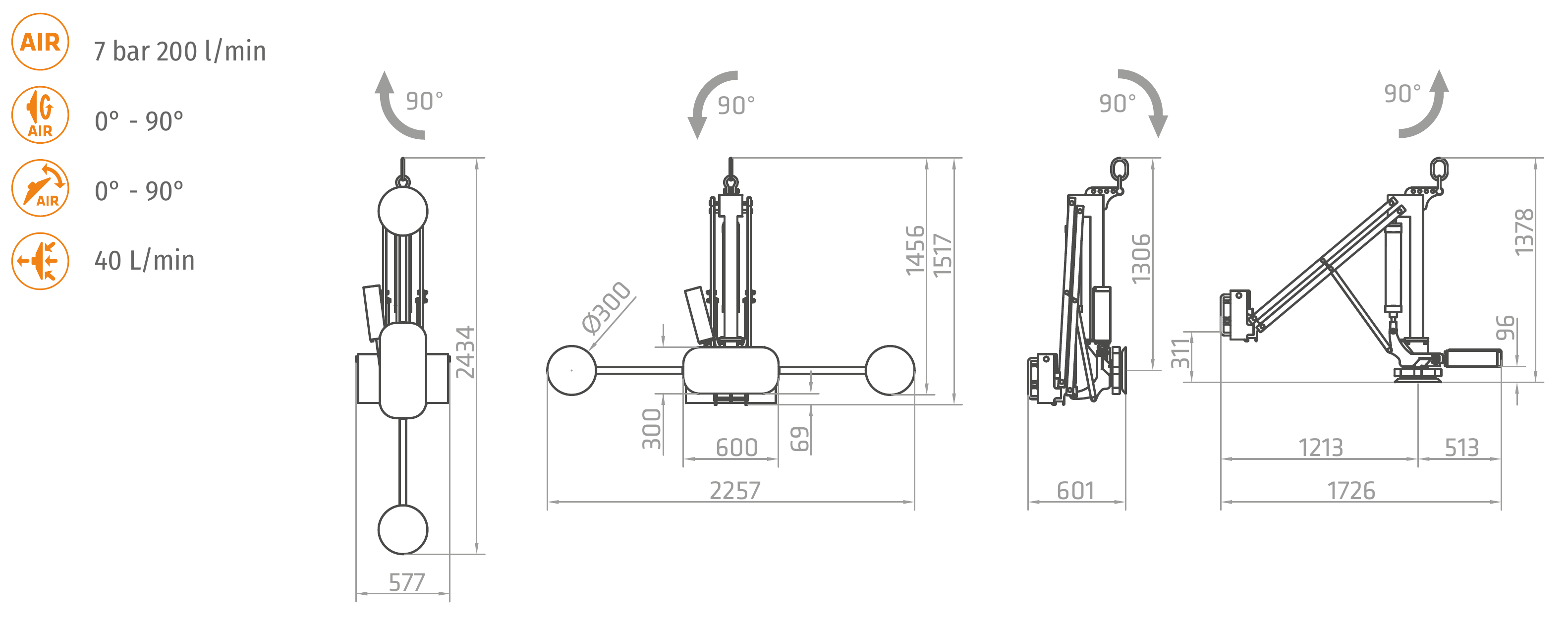

Dimensiones y montaje
Planos del fabricante.
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Documentación TECNOCAT
Fichas y planos originales.
PDF original · 3 páginas

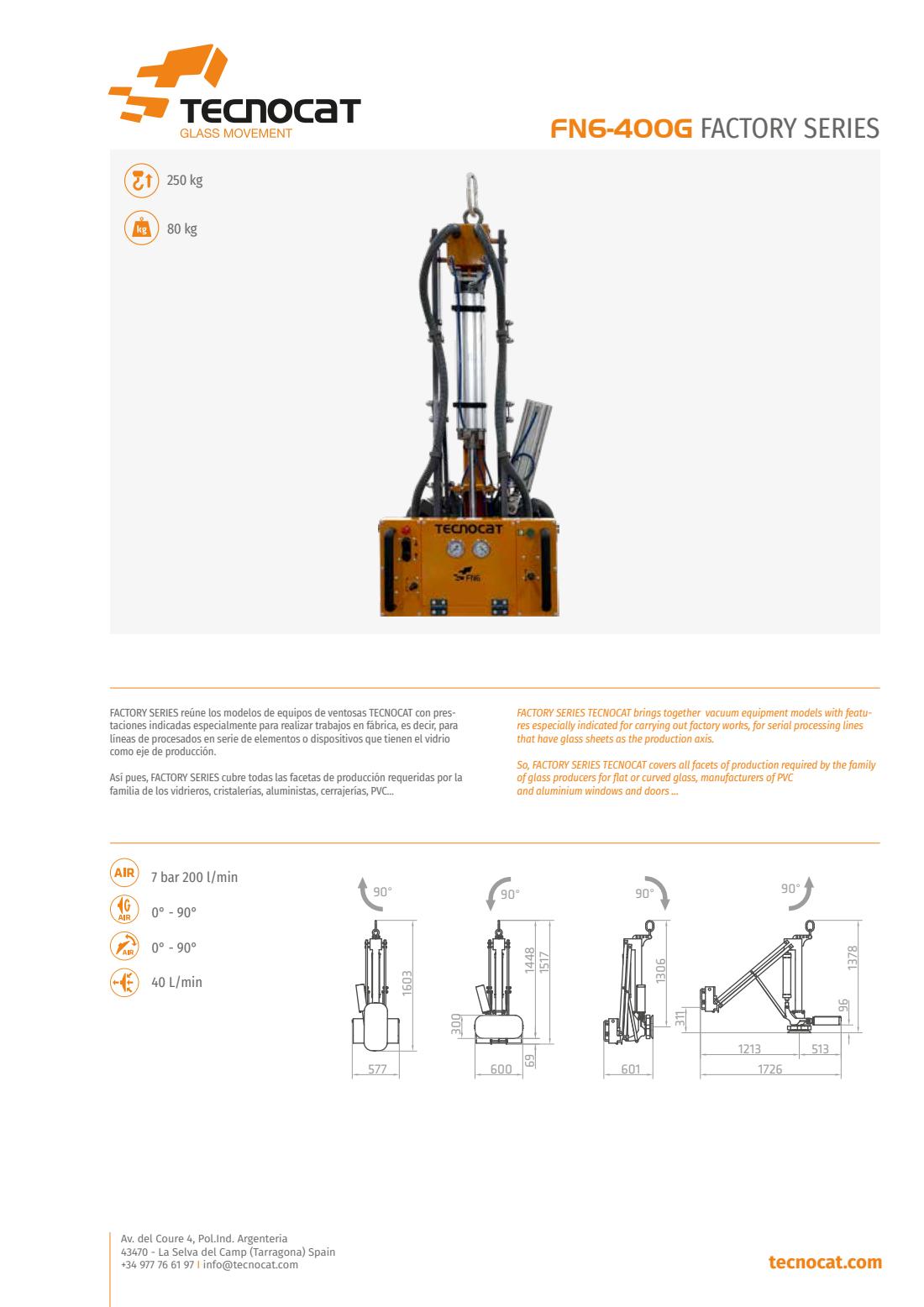

FN6-400G
Consulta las dimensiones, las variantes y los datos del fabricante.
PDF original · 3 páginas

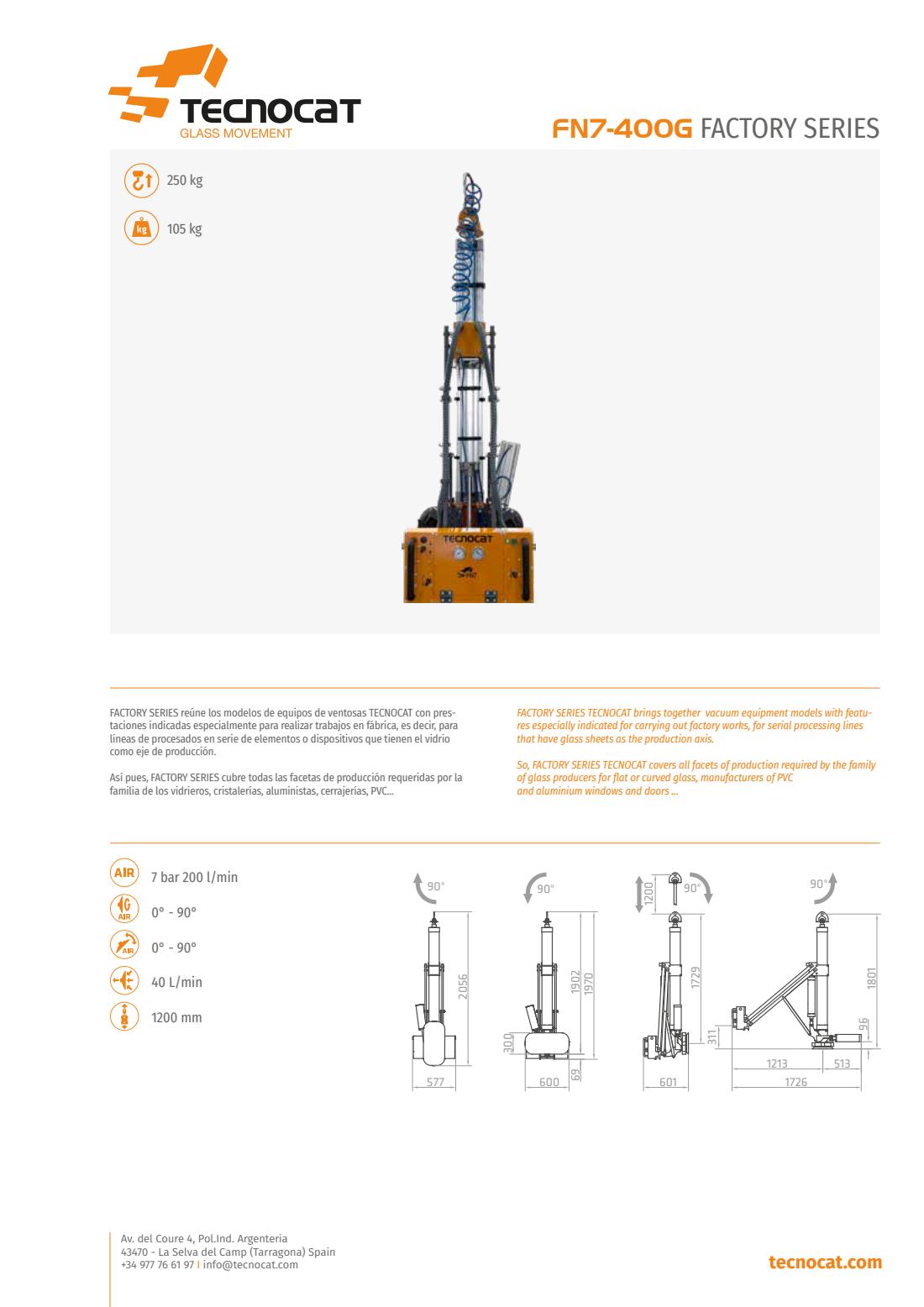

FN7-400G
Consulta las dimensiones, las variantes y los datos del fabricante.
PDF original · 3 páginas

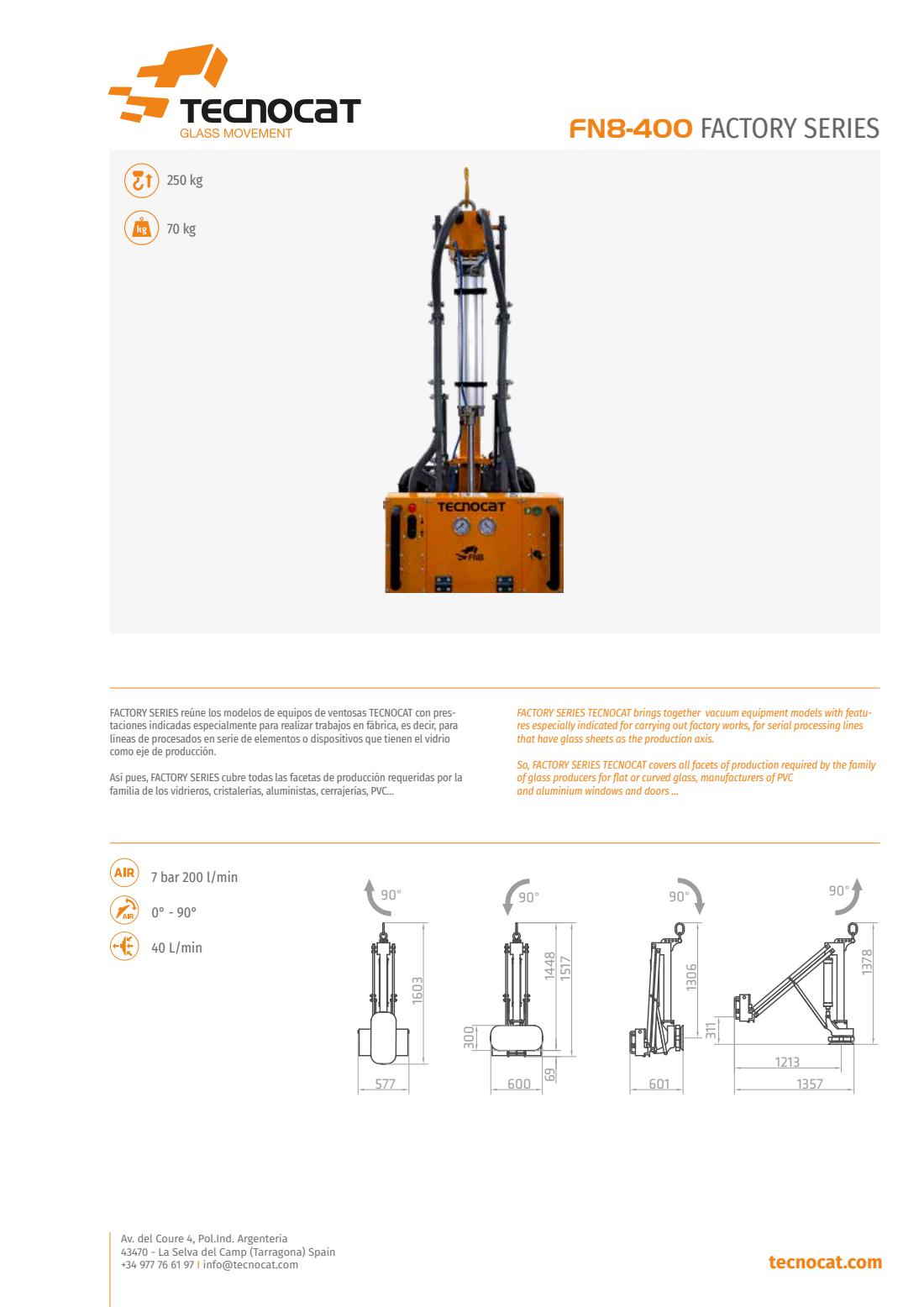

FN8-400
Consulta las dimensiones, las variantes y los datos del fabricante.
