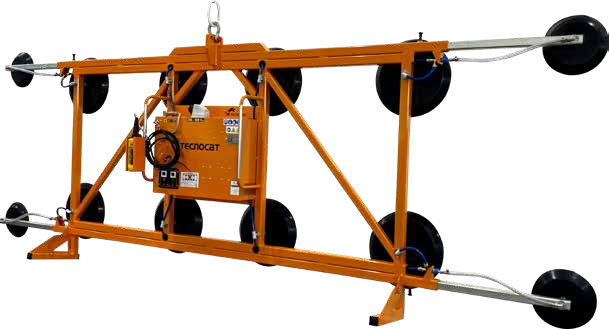

Variantes de montaje
El documento recoge seis configuraciones con extensiones y apoyos.
TECNOCAT · Manipulación en fábrica ↗
FF4-2400
Equipo de manipulación con seis configuraciones de parrilla, extensiones y apoyos.
- Carga base indicada
- 2.000 kg
- Carga base indicada EN 13155
- 1.000 kg
- Tara base
- 175 kg
En tu trabajo
Alimentar cada proceso.
- Procesos especiales de manipulación de vidrio.
- Adaptación del equipo con extensiones y apoyos según la pieza.
Conoce cómo trabaja
La tecnología, al detalle.

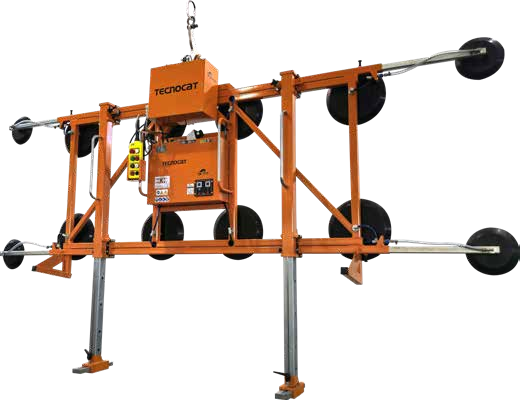

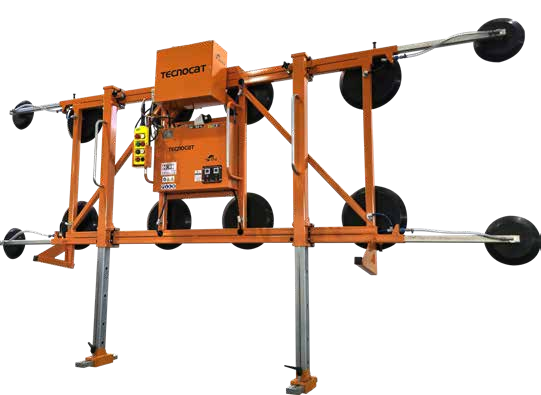

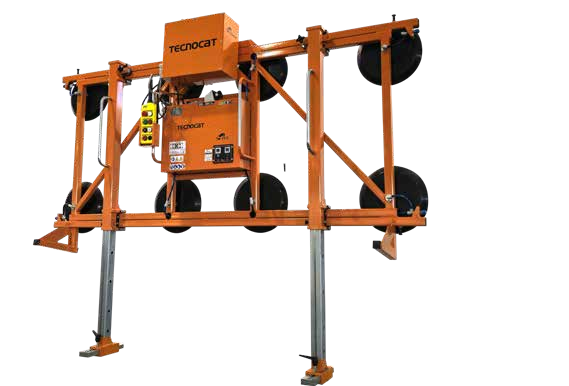

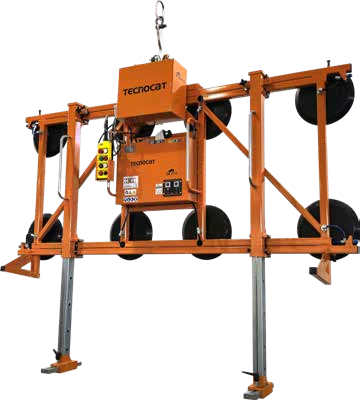

Apoyos inferiores
Las versiones +P incorporan apoyos con una limitación específica de 750 kg.
TECNOCAT · FF4-2400
Datos técnicos.
- Carga base indicada
- 2.000 kg
- Carga base indicada EN 13155
- 1.000 kg
- Tara base
- 175 kg
- Configuraciones documentadas
- 6
- Alimentación
- 200–500 VAC · 50–60 Hz
- Potencia
- 480 W
- Caudal de vacío
- 166 l/min
Cada configuración tiene su propio plano y carga. Los apoyos de las versiones +P llevan una limitación específica de 750 kg que debe respetarse.
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga indicada | Carga EN 13155 | Tara |
|---|---|---|---|
| FF4-2400 | 2000 kg | 1000 kg | 175 kg |
| FF4-2400+P | 2000 kg | 1000 kg | 280 kg |
| FF4-2400+P+I | 2000 kg | 1000 kg | 305 kg |
| FF4-2400+4 | 2400 kg | 1200 kg | 200 kg |
| FF4-2400+4+P | 2400 kg | 1200 kg | 305 kg |
| FF4-2400+4+P+I | 2400 kg | 1200 kg | 330 kg |
FF4-2400
Abre directamente la configuración que necesitas consultar.

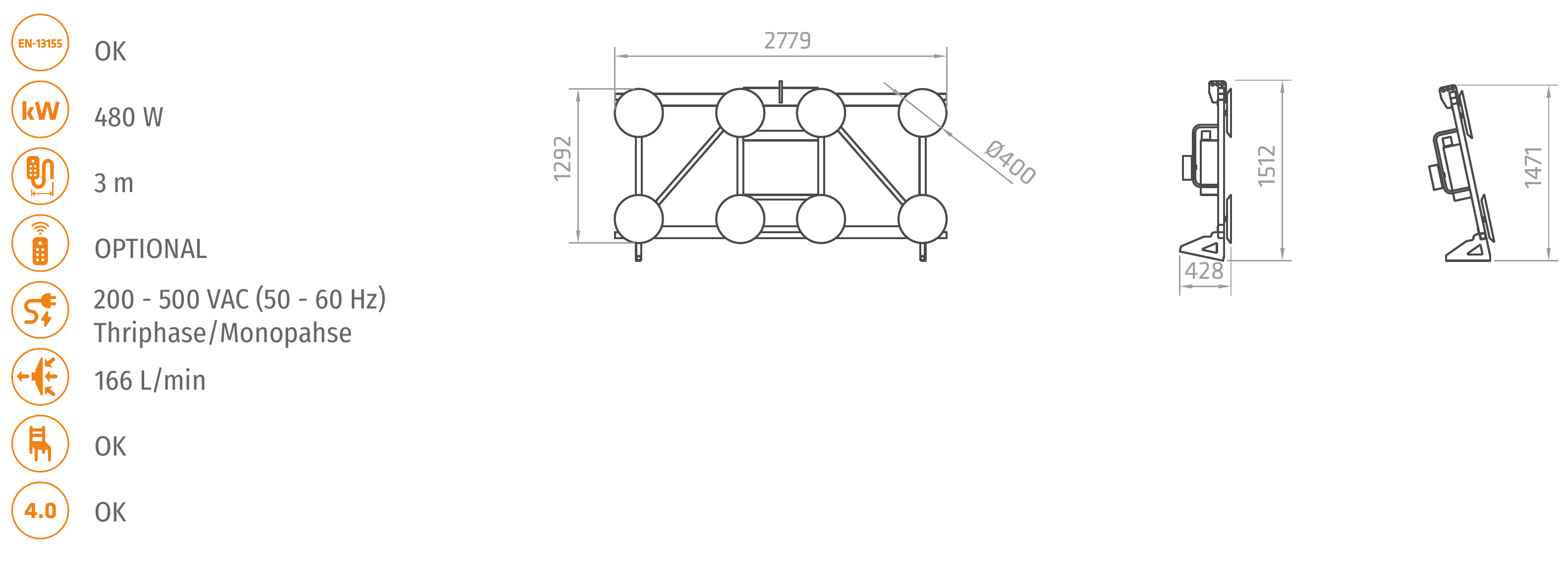

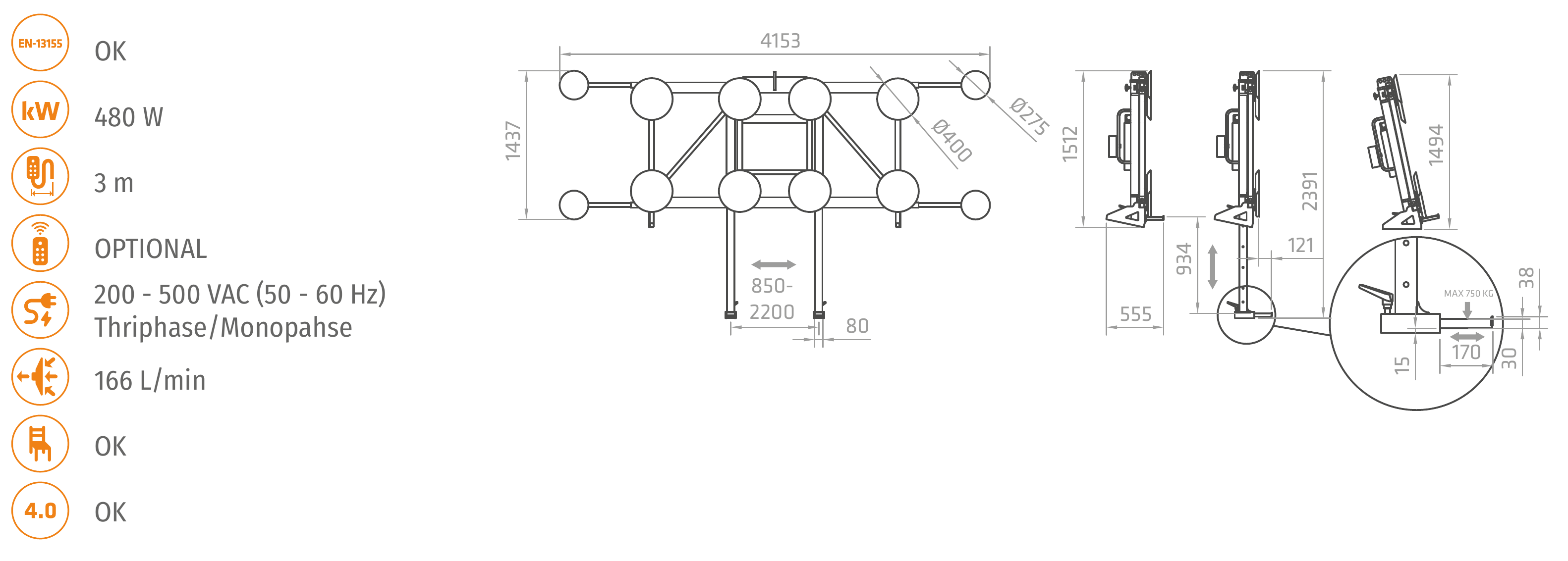

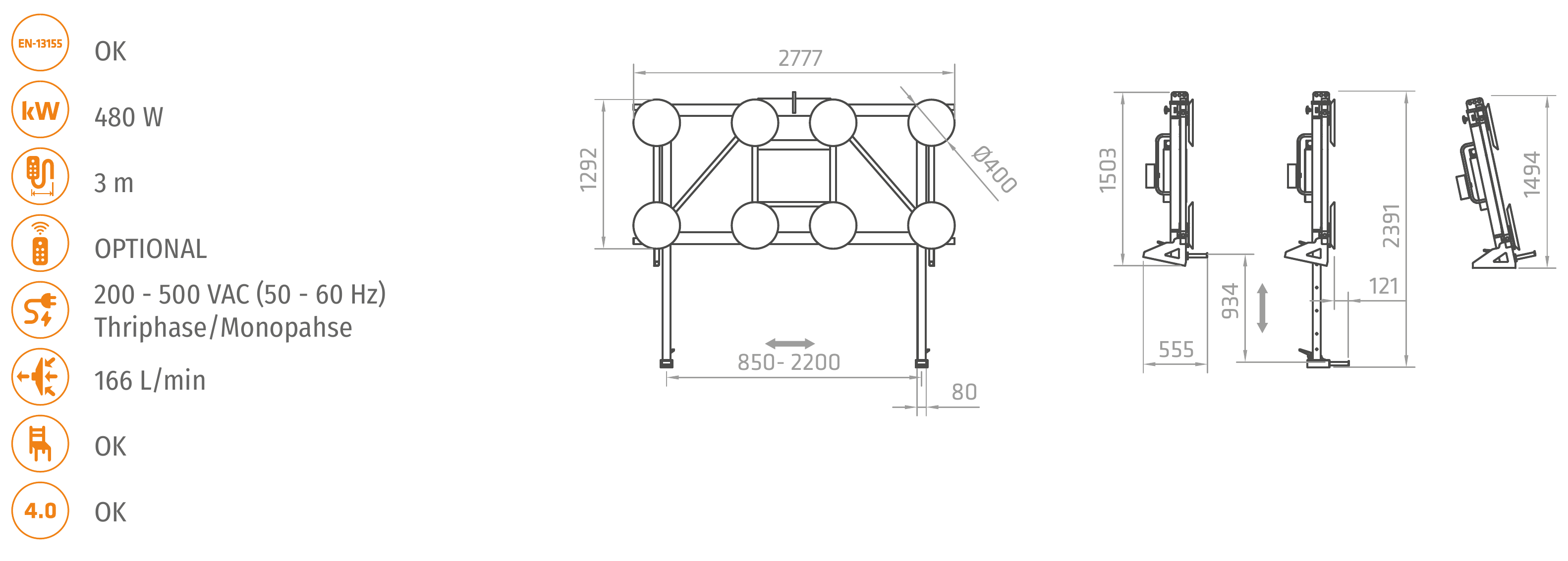

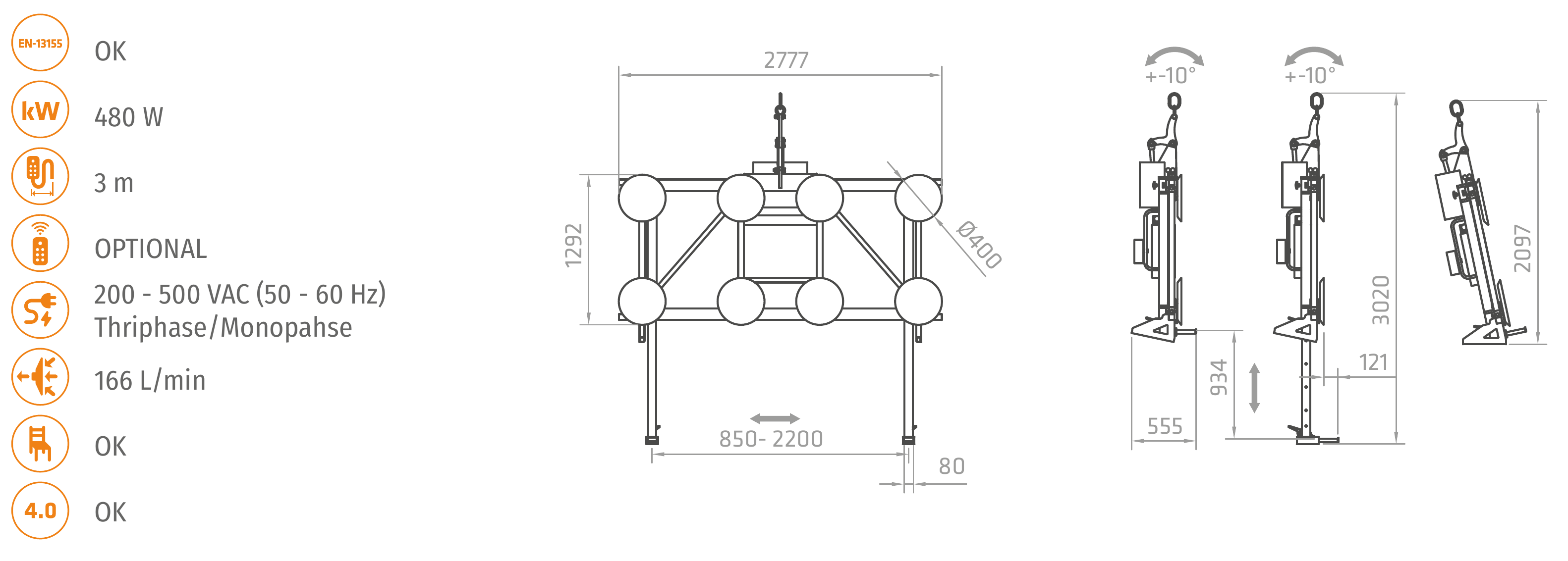

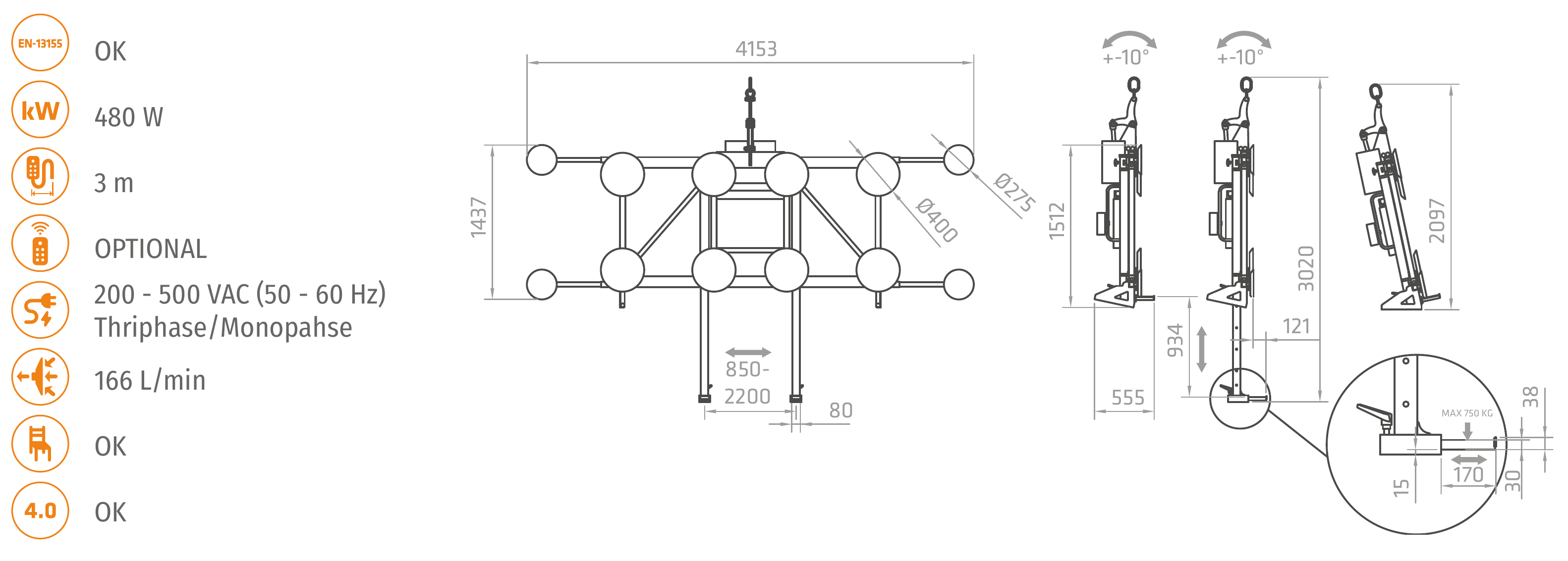

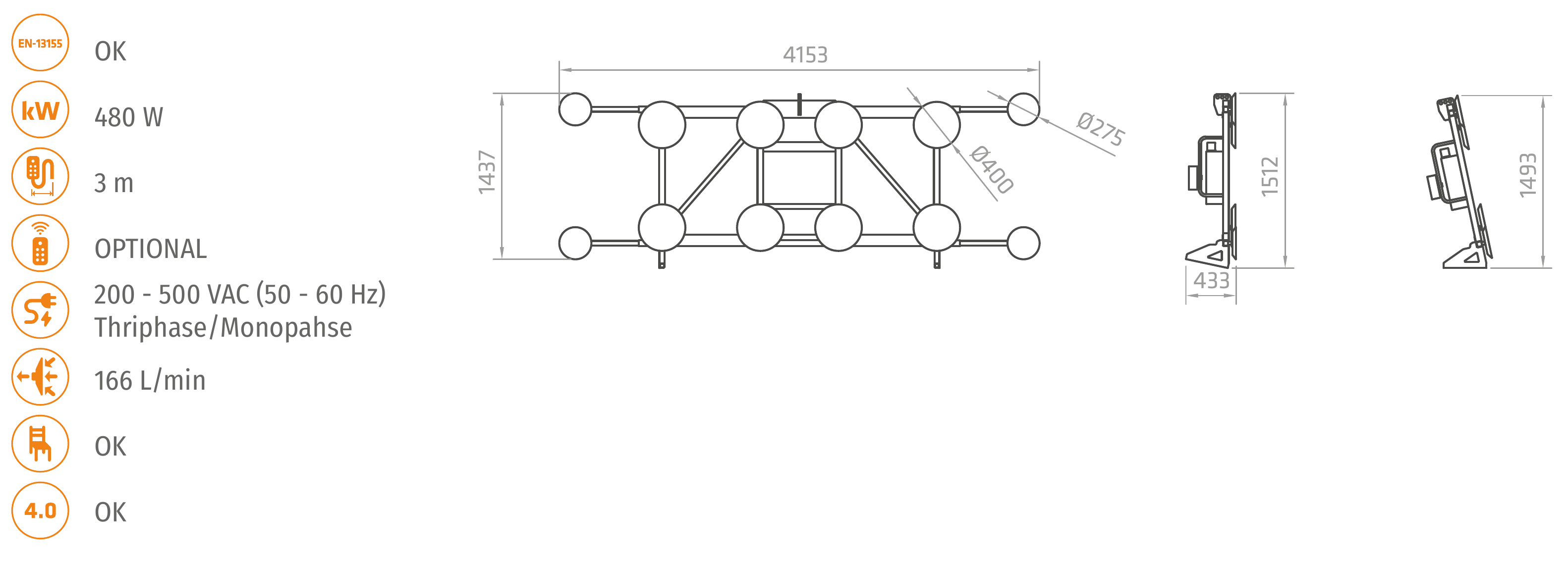

Dimensiones y montaje
Planos del fabricante.
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

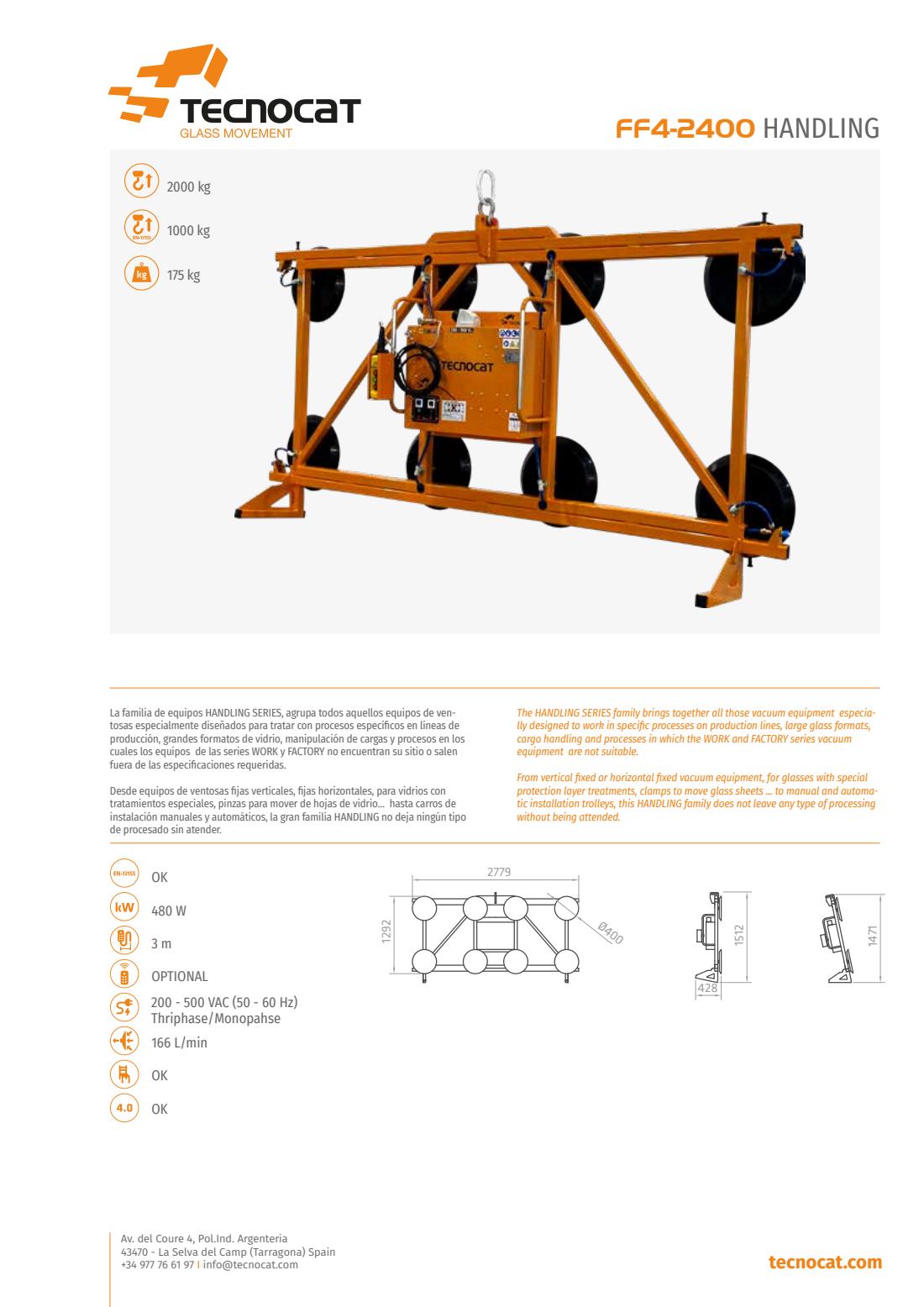

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 6 páginas
FF4-2400
Consulta las dimensiones, las variantes y los datos del fabricante.
