Distribución de platos
La parrilla central puede ampliarse con cuatro extensiones.
TECNOCAT · Manipulación en fábrica ↗

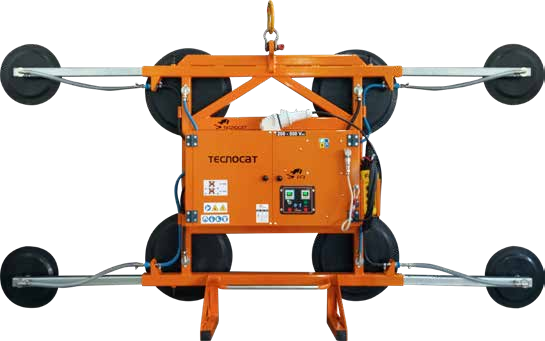

FF3-1400
Ventosa de parrilla fija para formatos que requieren una superficie de agarre ampliable.
- Carga base indicada
- 1.000 kg
- Carga base indicada EN 13155
- 500 kg
- Variantes
- FF3-1400 / FF3-1400+4
En tu trabajo
Alimentar cada proceso.
- Manipulación de piezas planas de gran formato.
- Adaptación de la parrilla mediante extensiones.
Conoce cómo trabaja
La tecnología, al detalle.
Doble circuito
El documento distingue la capacidad general y la capacidad identificada con EN 13155.
TECNOCAT · FF3-1400
Datos técnicos.
- Carga base indicada
- 1.000 kg
- Carga base indicada EN 13155
- 500 kg
- Variantes
- FF3-1400 / FF3-1400+4
- Alimentación
- 200–500 VAC · 50–60 Hz
- Potencia
- 480 W
- Caudal de vacío
- 166 l/min
Las dos cargas del documento corresponden a condiciones distintas. La capacidad admisible se determina para el montaje y el uso previstos.
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga indicada | Carga EN 13155 | Tara |
|---|---|---|---|
| FF3-1400 | 1000 kg | 500 kg | 120 kg |
| FF3-1400+4 | 1400 kg | 700 kg | 146 kg |
FF3-1400
Abre directamente la configuración que necesitas consultar.

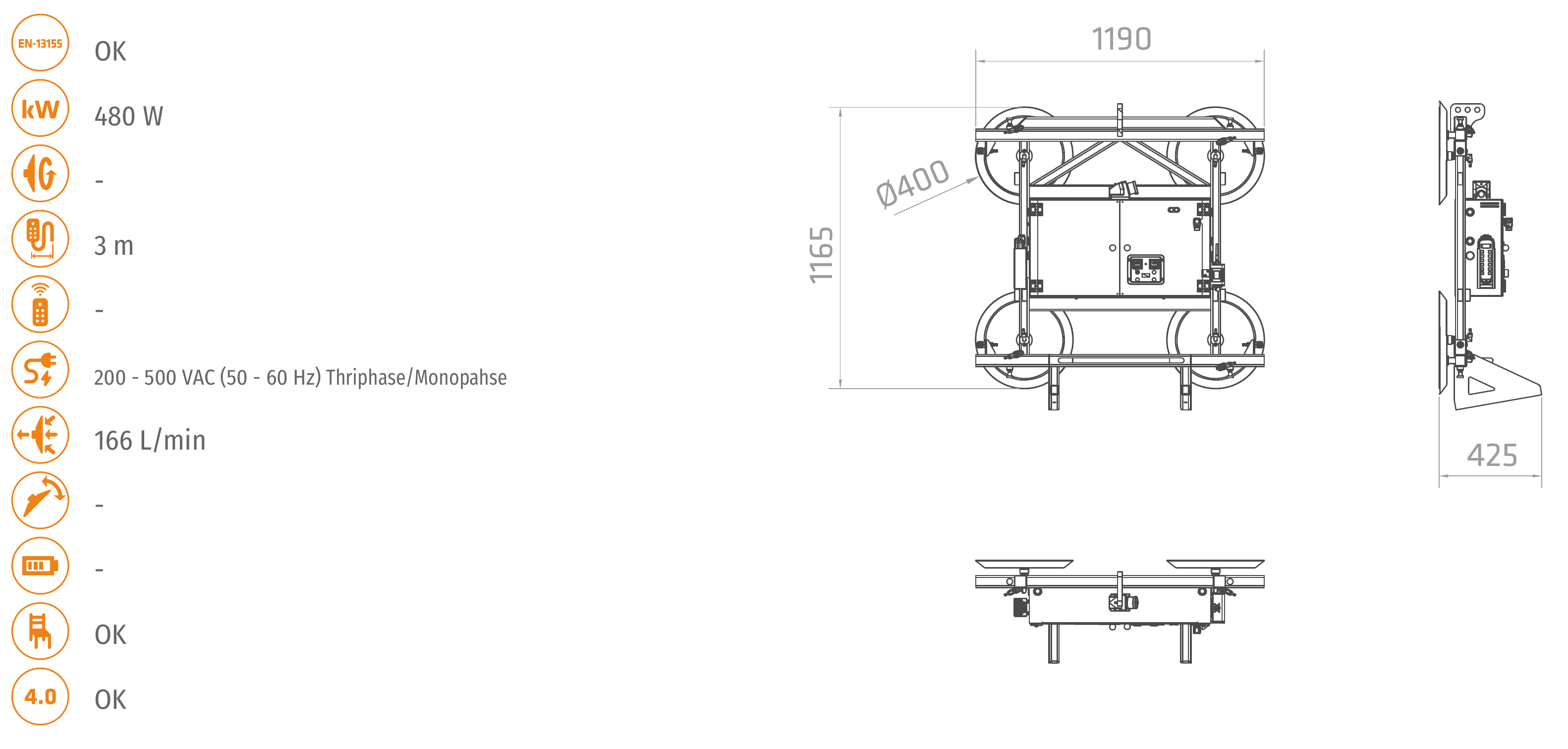

Dimensiones y montaje
Planos del fabricante.
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

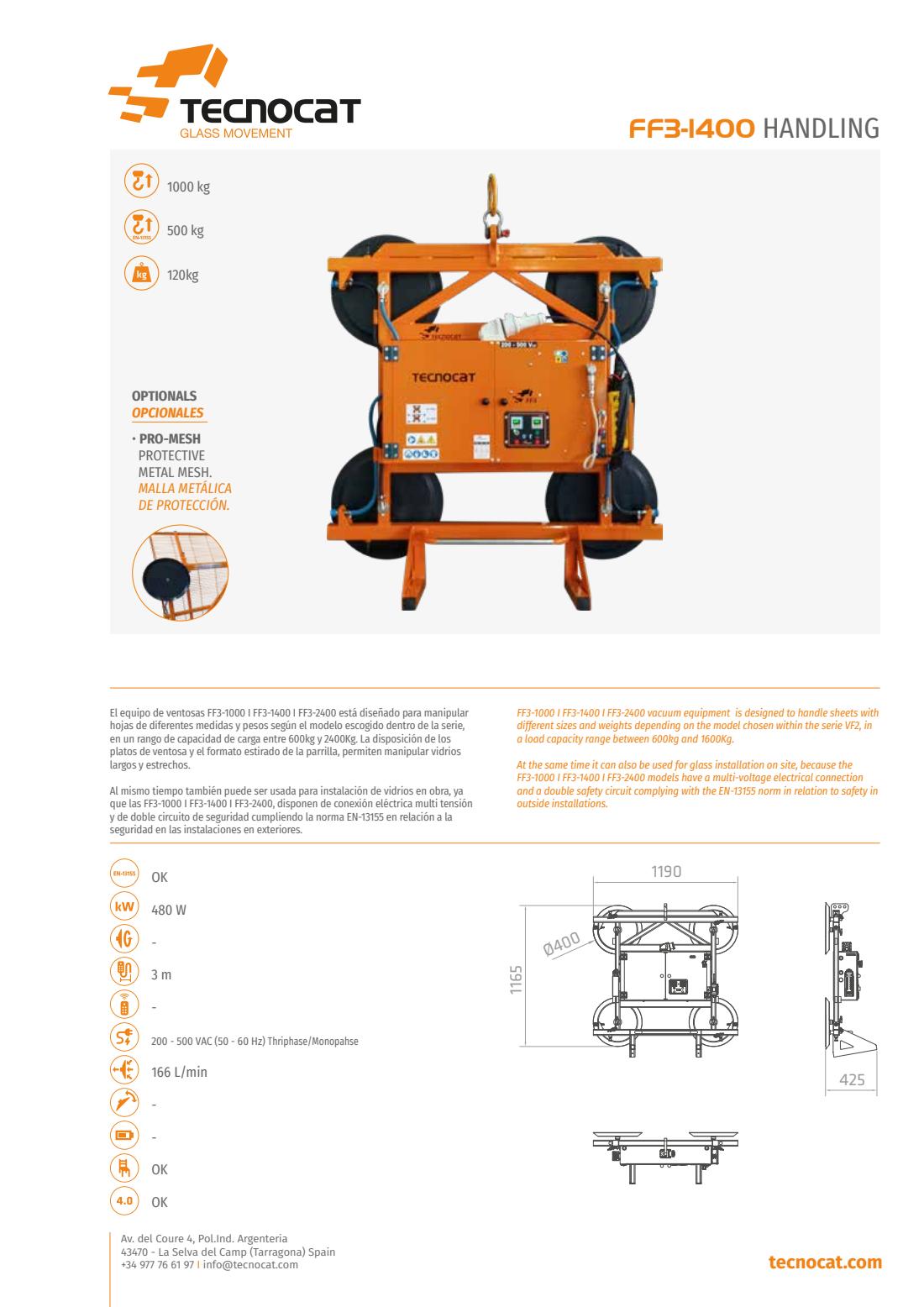

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 2 páginas
FF3-1400
Consulta las dimensiones, las variantes y los datos del fabricante.
