FF3-1000

Parrilla alargada para manipular vidrio largo y estrecho, con opción de extensiones.

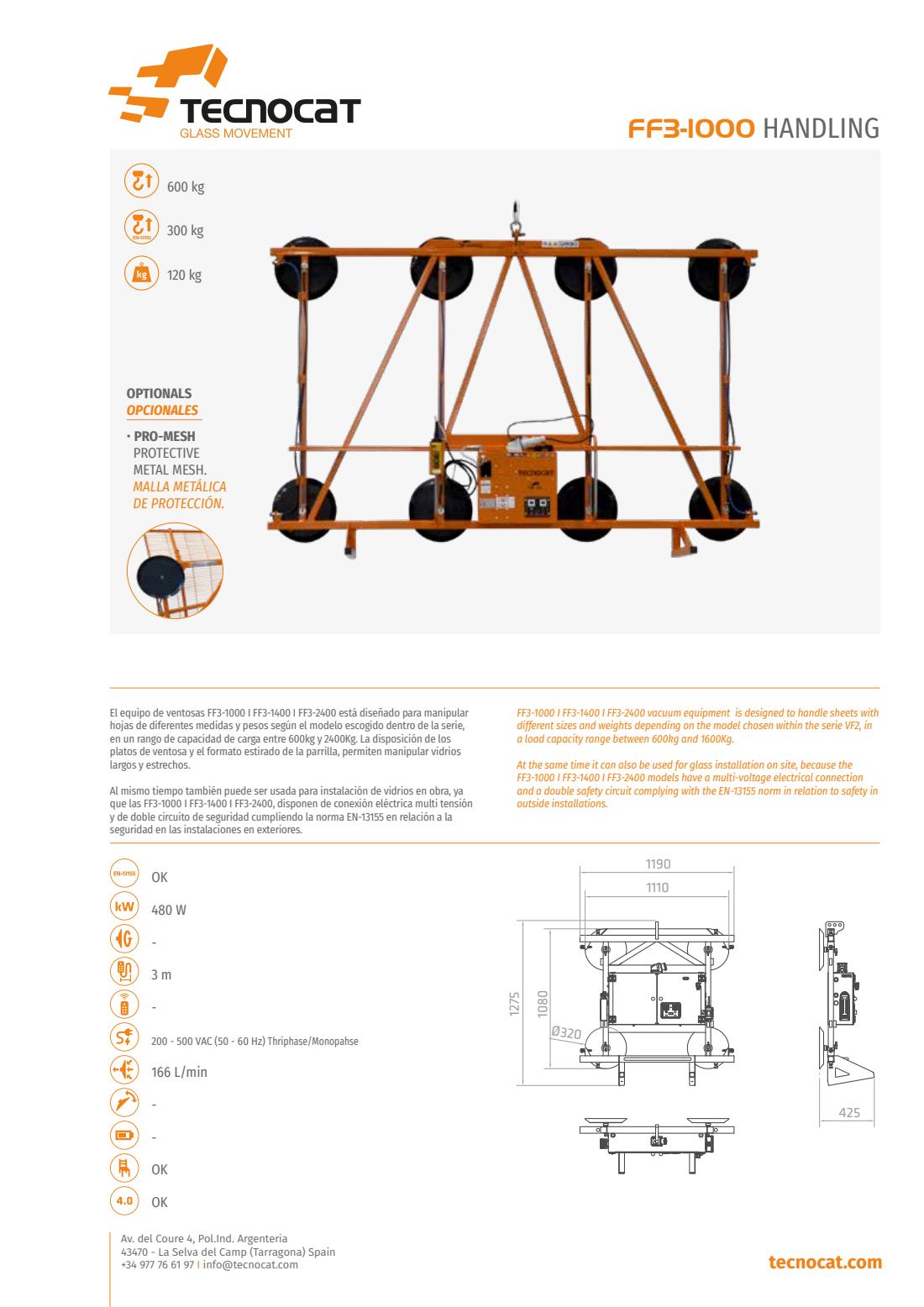

Consultar este equipo ↗Ver ficha original ↓

FF3-10001 / 1Imágenes originales de TECNOCAT.

FF3-10001 / 1Imágenes originales de TECNOCAT.

Carga base indicada: 600 kg
Carga base indicada EN 13155: 300 kg
Variantes: FF3-1000 / FF3-1000+4

En tu trabajo

Alimentar cada proceso.

Manipulación de hojas largas y estrechas.
Instalaciones con configuración de doble circuito.

Conoce cómo trabaja

La tecnología, al detalle.

Parrilla alargada

Su distribución de platos está pensada para piezas largas y estrechas.

Versión con extensiones

El documento diferencia el conjunto central y la configuración +4.

TECNOCAT · FF3-1000

Datos técnicos.

Carga base indicada: 600 kg
Carga base indicada EN 13155: 300 kg
Variantes: FF3-1000 / FF3-1000+4
Tara base: 120 kg
Alimentación: 200–500 VAC · 50–60 Hz
Potencia: 480 W
Caudal de vacío: 166 l/min

El PDF distingue una carga general y otra bajo el pictograma EN 13155. Hay que aplicar la carga correspondiente al uso y montaje; las extensiones tienen su propia página.

Elegir el montaje

Configuraciones del equipo.

Variantes y condiciones de trabajo
Configuración	Carga indicada	Carga EN 13155	Tara
FF3-1000	600 kg	300 kg	120 kg
FF3-1000+4	1000 kg	500 kg	146 kg

FF3-1000

Abre directamente la configuración que necesitas consultar.

01 FF3-1000 ↗02 FF3-1000+4 ↗

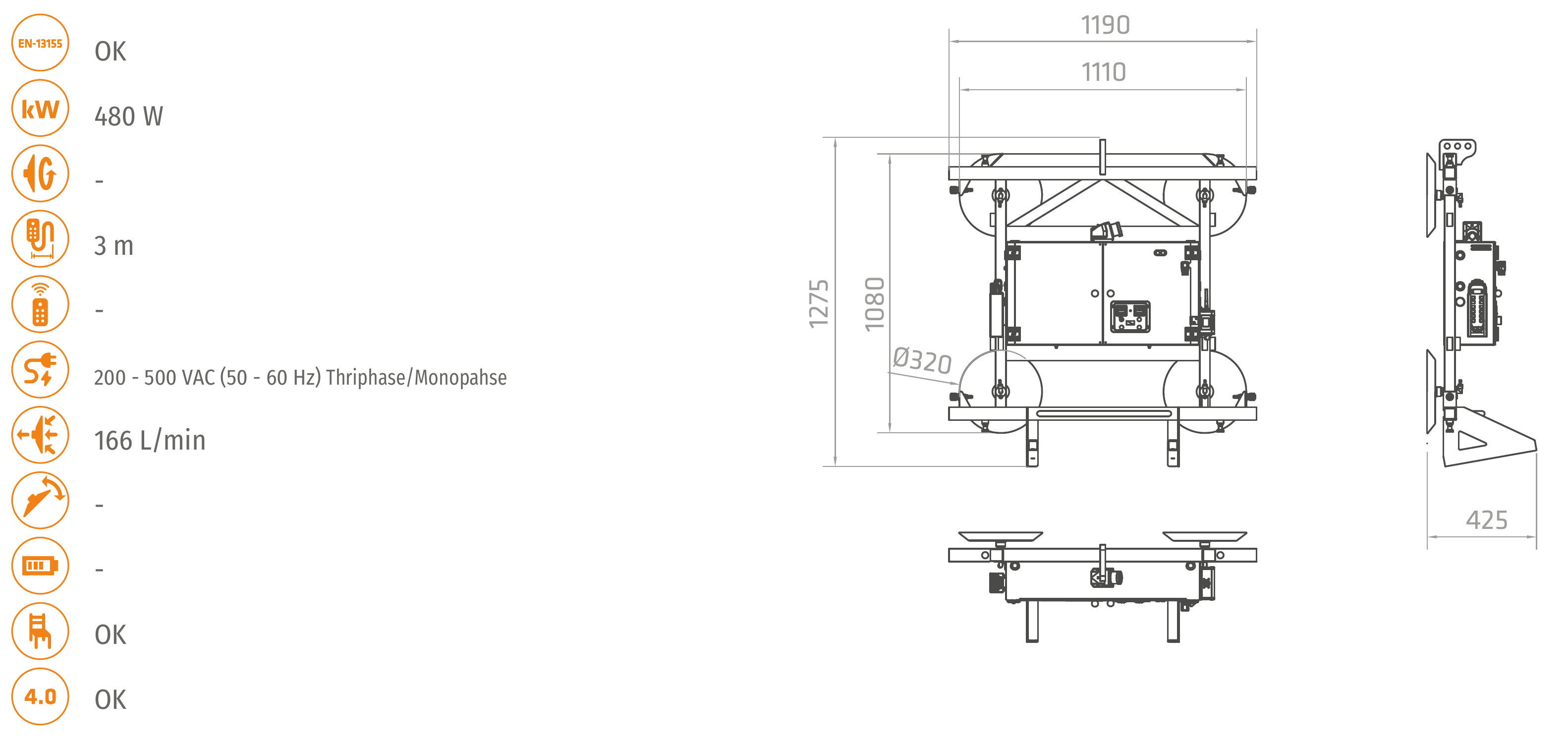

Dimensiones y montaje

Planos del fabricante.

Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
