Trabajo horizontal
Mantiene las hojas en posición horizontal durante su traslado dentro de fábrica.
TECNOCAT · Manipulación en fábrica ↗
FF1-240 / FF1-800
Manipulación de hojas en posición horizontal, con un manillar que permite trabajar separado de la carga.
- Capacidad según versión
- 120 kg (FF1-240) / 800 kg (FF1-800)
- Posición de trabajo
- Horizontal
- Variantes
- FF1-240 / FF1-240+2 / FF1-800 / FF1-800+2
En tu trabajo
Alimentar cada proceso.
- Traslado horizontal de hojas de vidrio en fábrica.
- Manipulación de otros materiales lisos y planos compatibles con las ventosas.
Conoce cómo trabaja
La tecnología, al detalle.
Manillar ajustable
El operario puede inclinar el manillar según su altura de trabajo y permanecer separado de la carga.
Control manual
La válvula de succión se sitúa en el manillar e incorpora un bloqueo de seguridad.
Demostraciones del equipo
El trabajo, en vídeo.

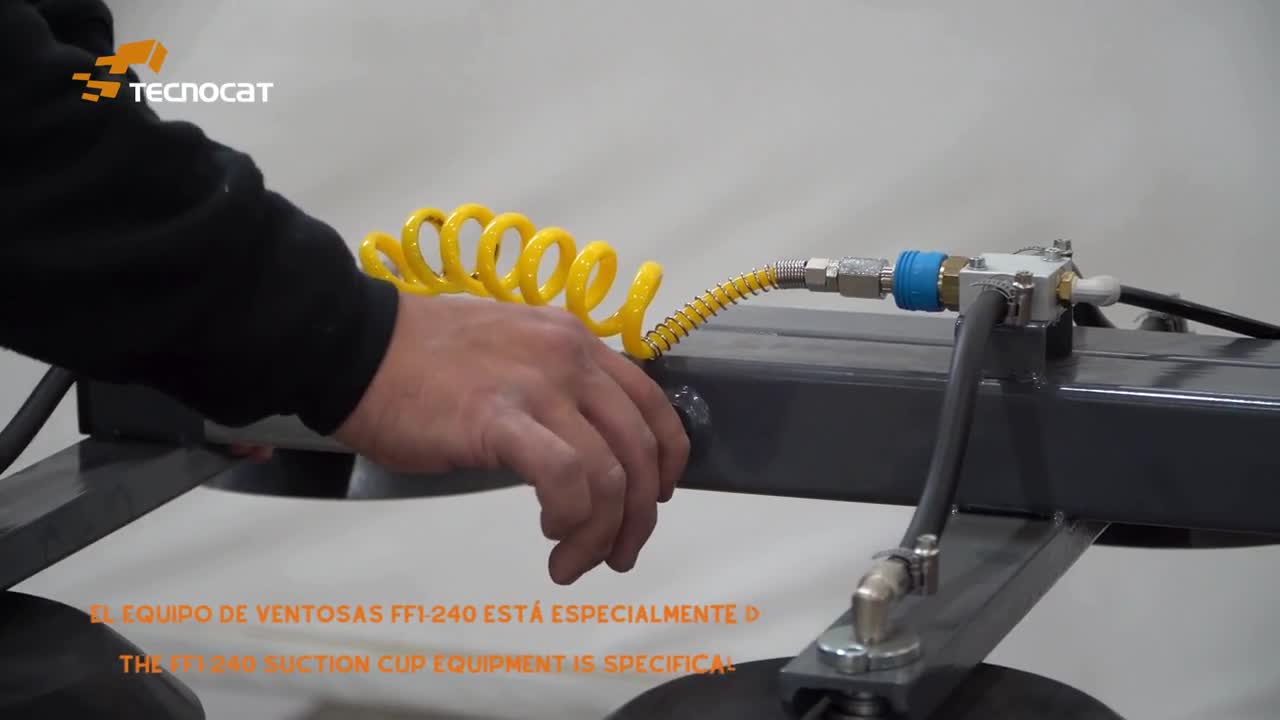

FF1 · Trabajo horizontal
Vídeo facilitado por GLASSAMERICA. Los accesorios y la configuración se concretan para cada equipo.
Abrir vídeo ↗TECNOCAT · FF1-240 / FF1-800
Datos técnicos.
- Capacidad según versión
- 120 kg (FF1-240) / 800 kg (FF1-800)
- Posición de trabajo
- Horizontal
- Variantes
- FF1-240 / FF1-240+2 / FF1-800 / FF1-800+2
- Alimentación
- 200–500 VAC · 50–60 Hz
- Potencia
- 480 W
- Caudal de vacío
- 83 l/min
La denominación de familia no es la capacidad de todas sus versiones. Consulta la tabla y el plano del montaje concreto; el FF1-240 base indica 120 kg.
Elegir el montaje
Configuraciones del equipo.
| Configuración | Carga | Tara |
|---|---|---|
| FF1-240 | 120 kg | 60 kg |
| FF1-240+2 | 120 kg | 60 kg |
| FF1-800 | 800 kg | 85 kg |
| FF1-800+2 | 800 kg | 85 kg |
FF1
Abre directamente la configuración que necesitas consultar.

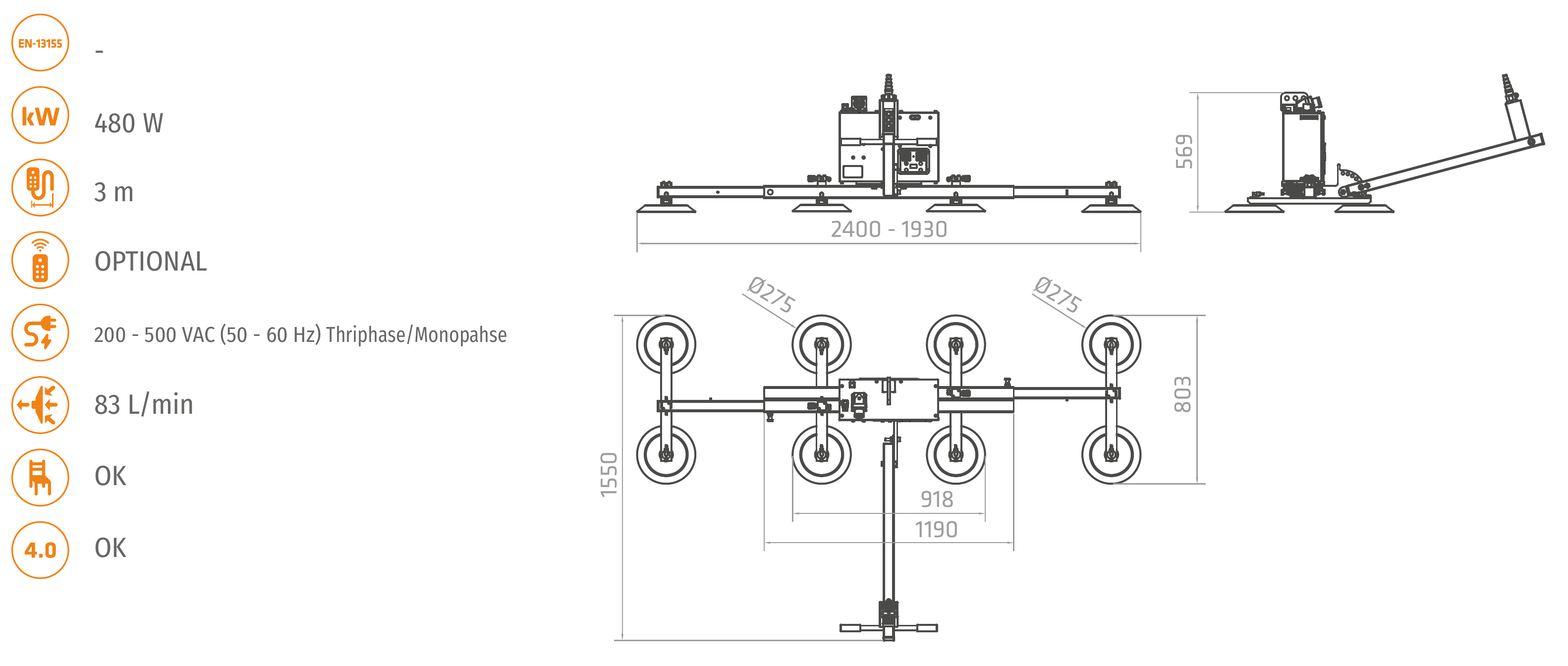

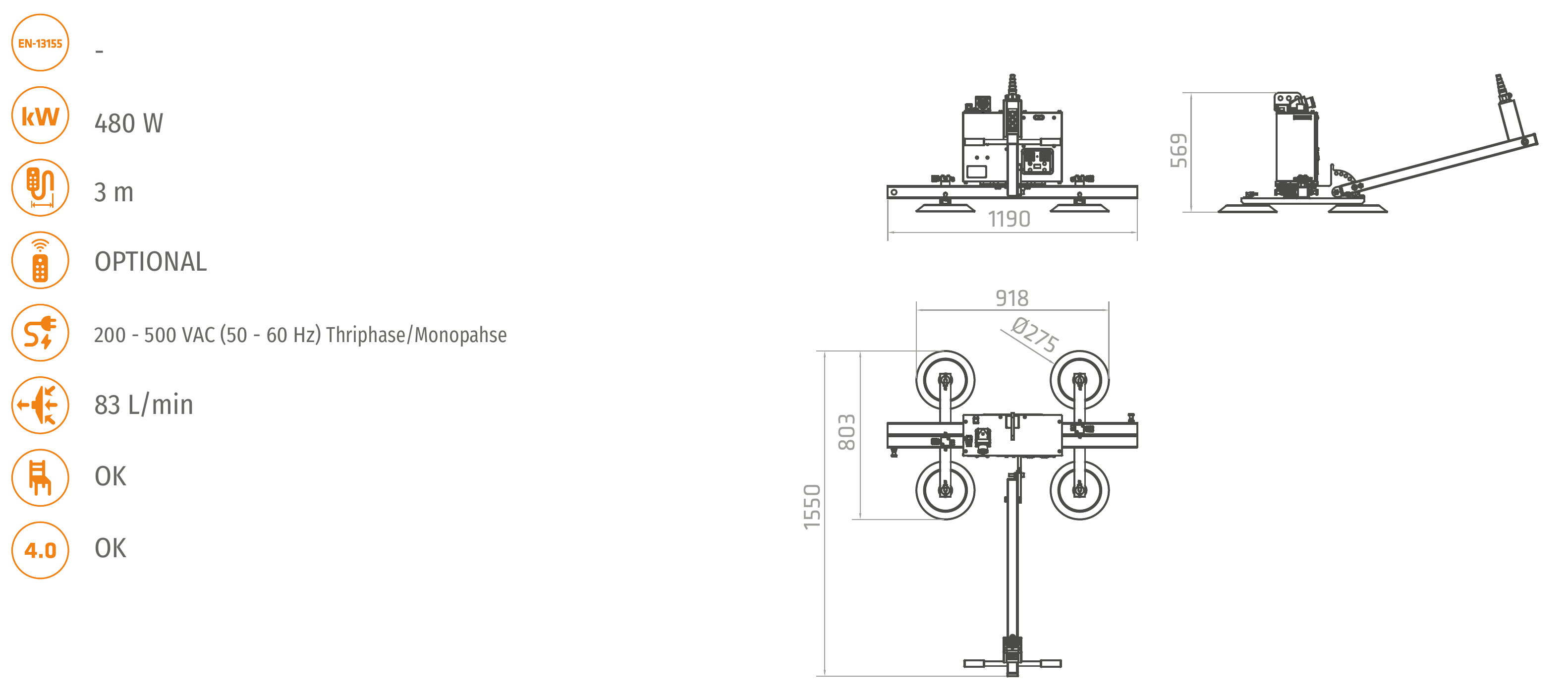

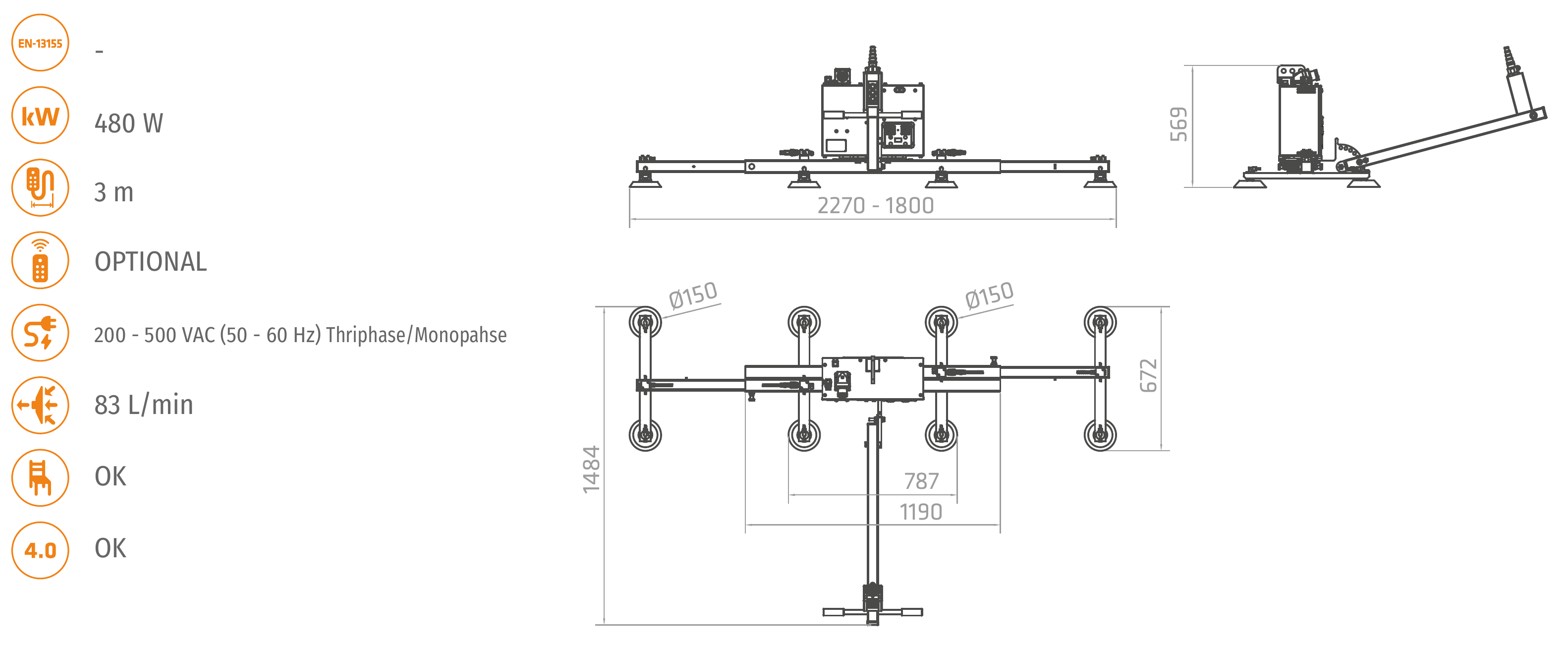

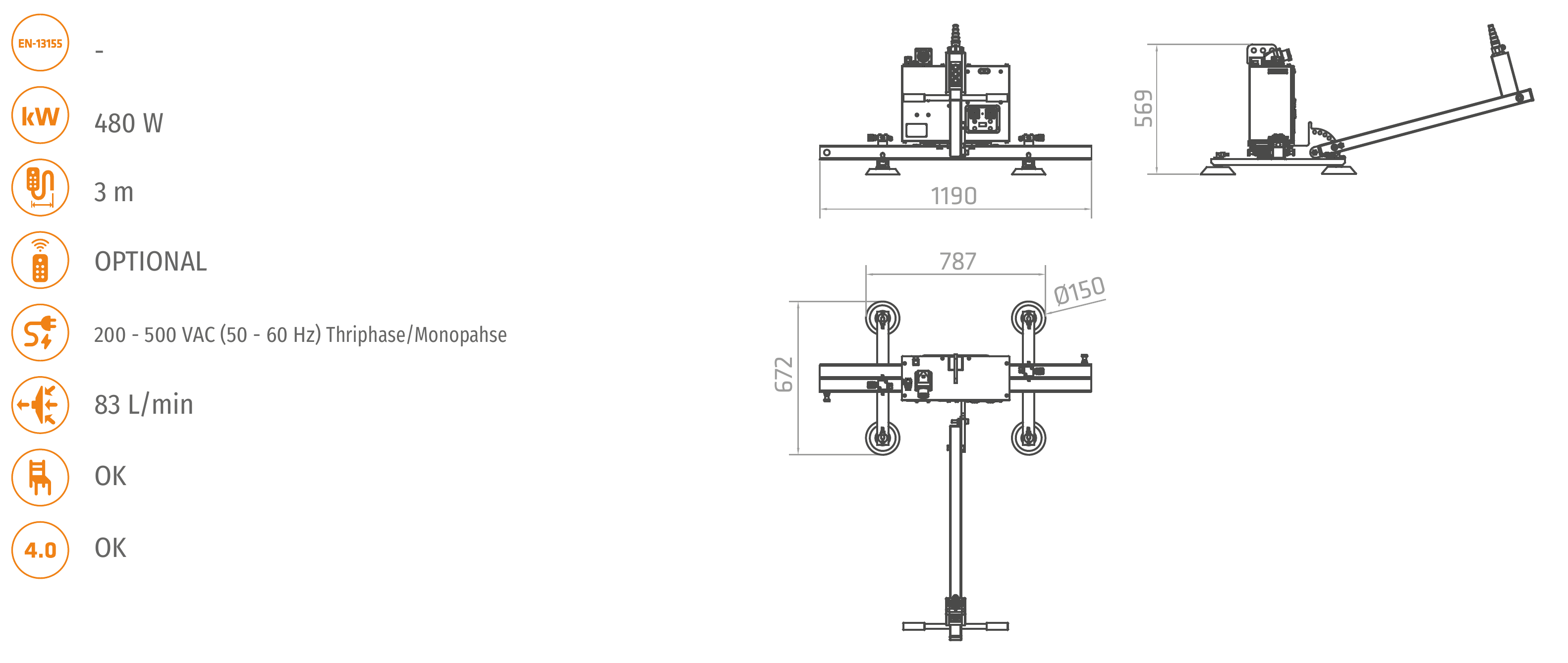

Dimensiones y montaje
Planos del fabricante.
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

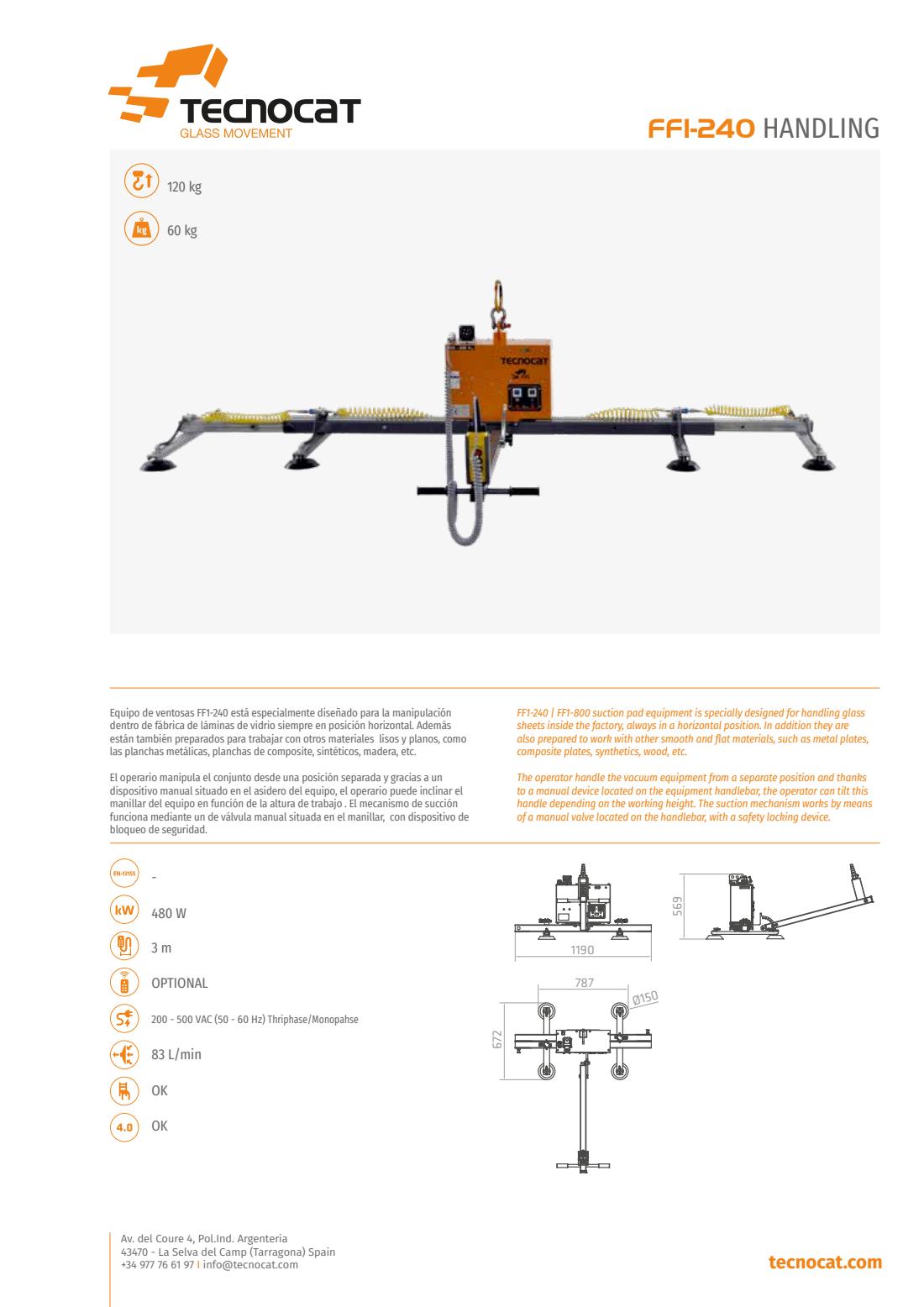

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 4 páginas
FF1
Consulta las dimensiones, las variantes y los datos del fabricante.
