FE20 / FE23

Ventosas eléctricas basculantes para hojas de gran formato.

Consultar este equipo ↗Ver ficha original ↓

Carga máxima: 1.500 kg
Basculación: Motorizada 0–90°
Alimentación: Eléctrica

En tu trabajo

Alimentar cada proceso.

Carga de laminadoras, hornos y CNC horizontales.
Manipulación de hojas de gran longitud.

Conoce cómo trabaja

La tecnología, al detalle.

Basculación

Motorizada 0–90°.

Alimentación

Eléctrica.

Opciones

Extensiones y nivelación según configuración.

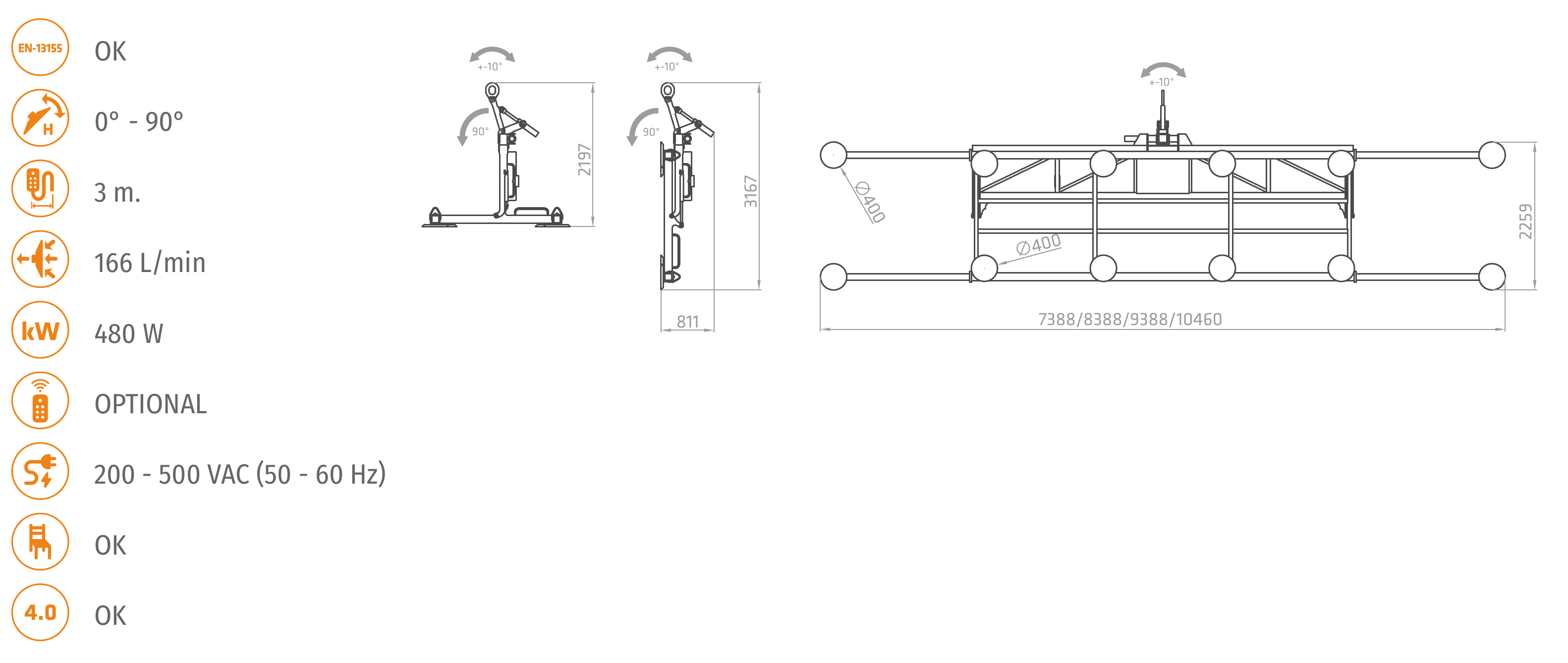

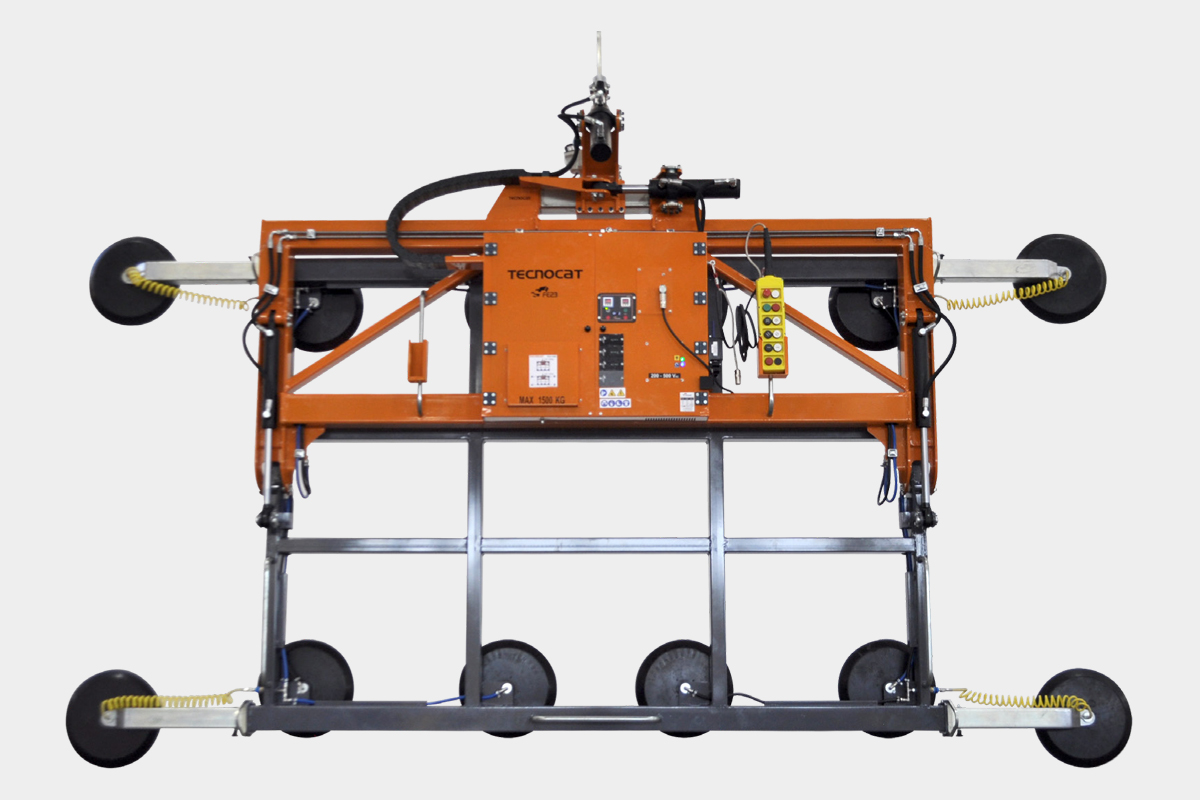

FE20-1500+4 · Alargos regulables

Con los alargos extendidos al máximo puede manipular hojas de hasta 12 m de longitud. Los alargos se pueden extender o recoger y se bloquean con un pasador. Consulta las posiciones y dimensiones de la parrilla en el plano de FE20-1500+4.

Demostraciones del equipo

El trabajo, en vídeo.

FE20 · Demostración en taller

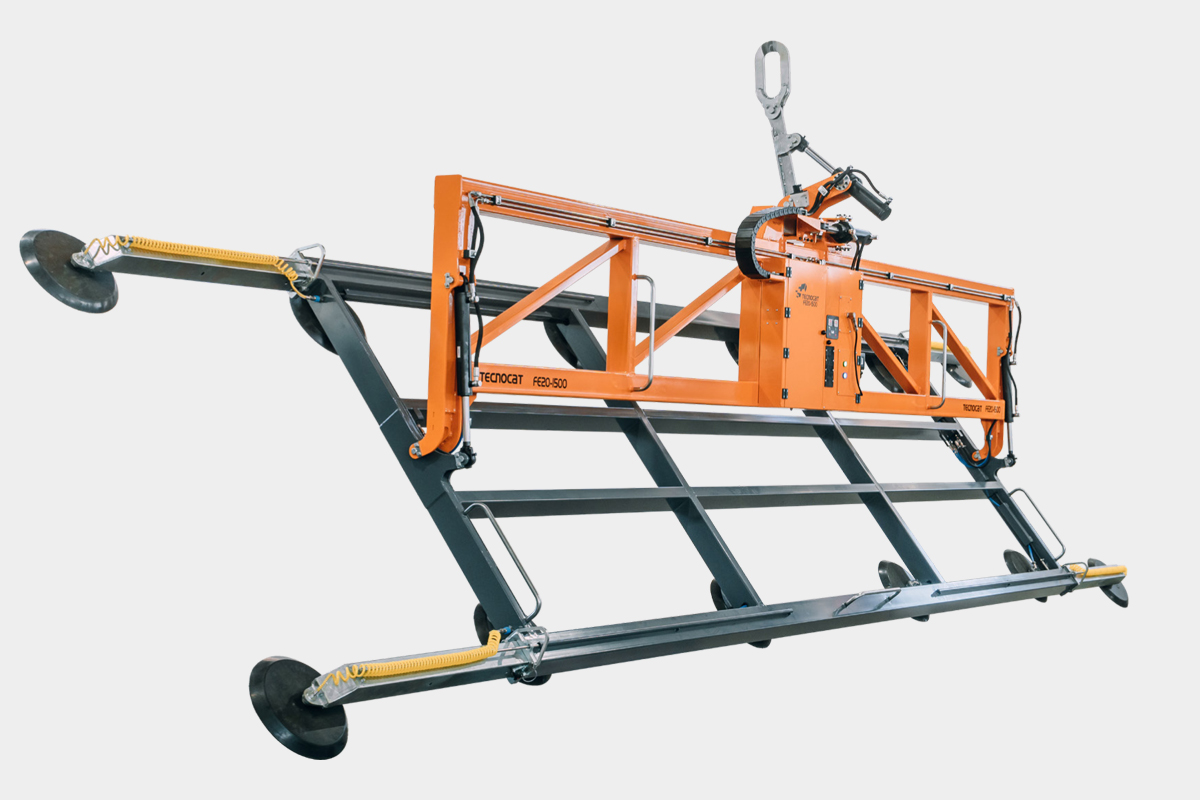

Ventosa eléctrica FE20-1500 en funcionamiento.

Ver en YouTube ↗

FE23 · Demostración en taller

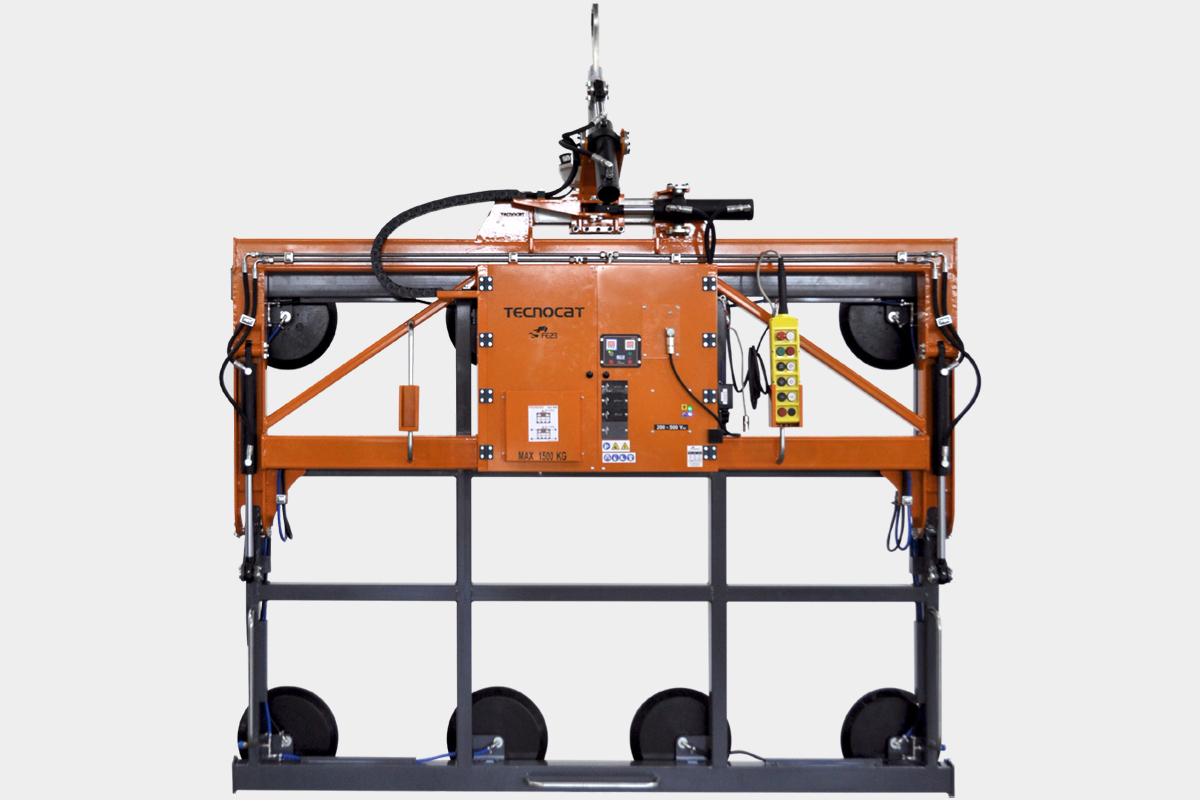

Ventosa eléctrica FE23-1500 en funcionamiento.

Ver en YouTube ↗

TECNOCAT · FE20 / FE23

Datos técnicos.

Carga máxima: 1.500 kg
Basculación: Motorizada 0–90°
Alimentación: Eléctrica
Opciones: Extensiones y nivelación según configuración
FE20-1500+4 · longitud máxima del vidrio: 12.000 mm · alargos totalmente extendidos

Elegir el montaje

Configuraciones del equipo.

Variantes y condiciones de trabajo
Configuración	Carga	Tara
FE20-1500	1500 kg	844 kg
FE20-1500+4	1500 kg	1000 kg
FE23-1500	1500 kg	522 kg
FE23-1500+4	1500 kg	622 kg

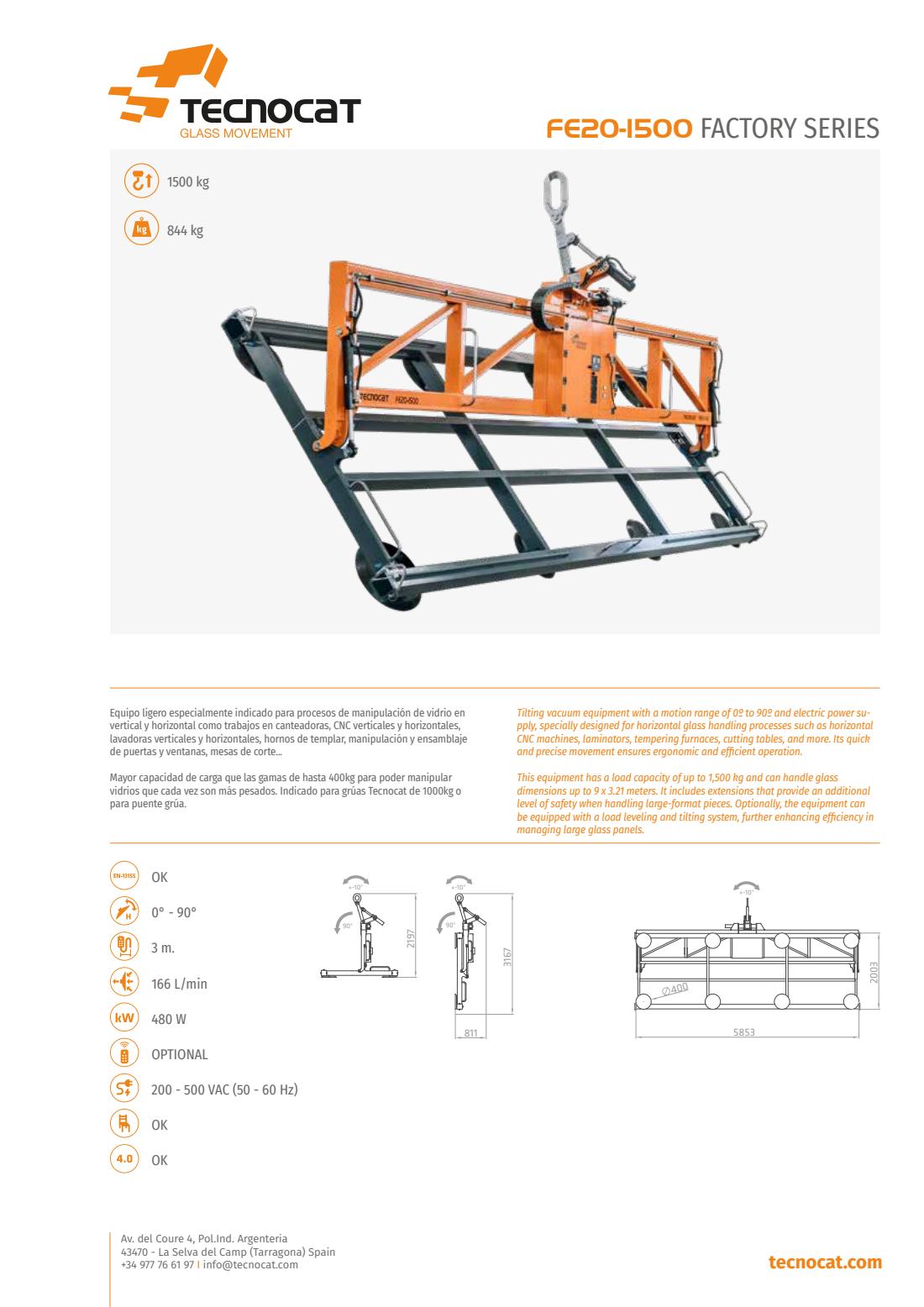

FE20-1500

Abre directamente la configuración que necesitas consultar.

01 FE20-1500 ↗02 FE20-1500+4 ↗

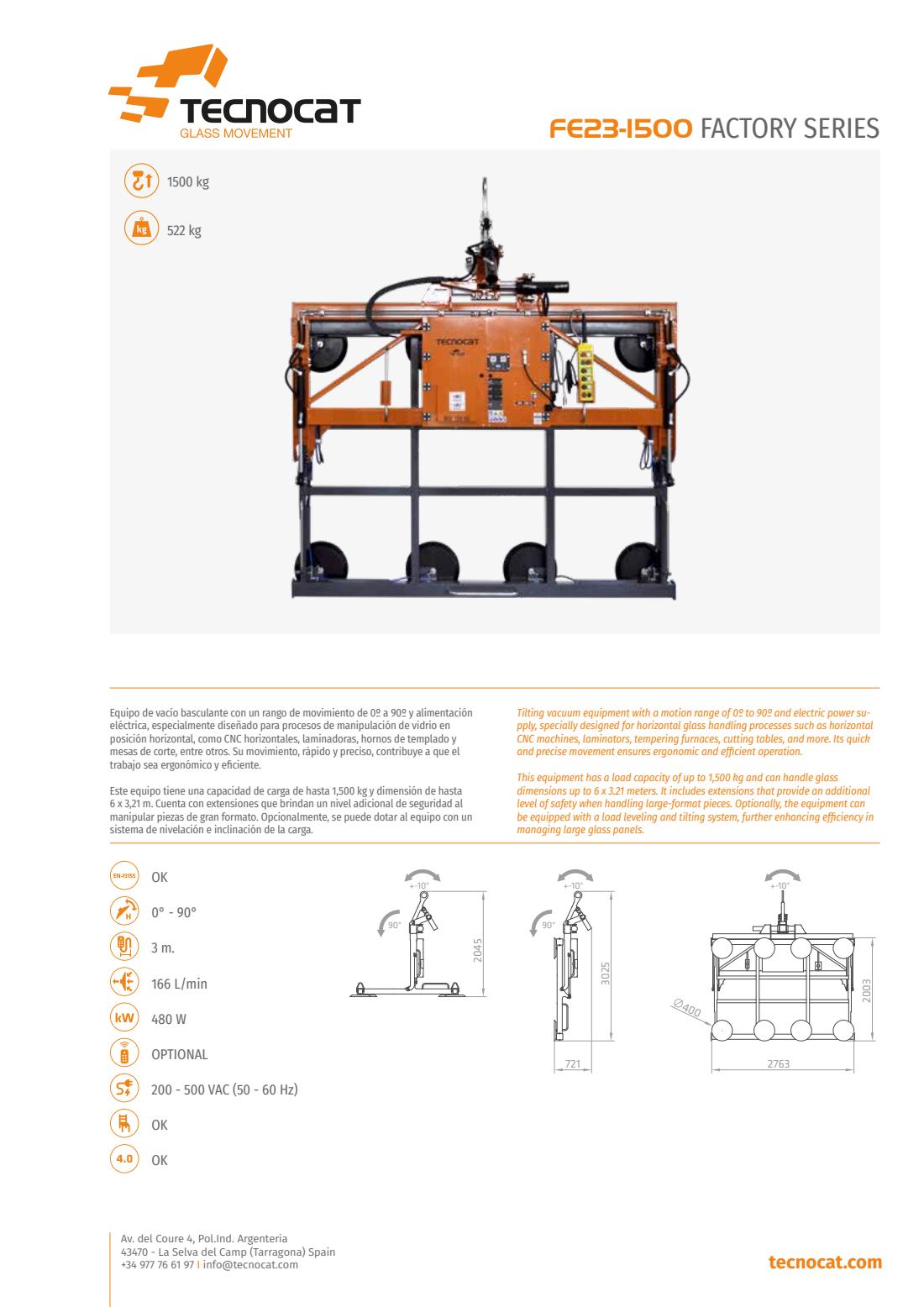

FE23-1500

Abre directamente la configuración que necesitas consultar.

01 FE23-1500 ↗02 FE23-1500+4 ↗

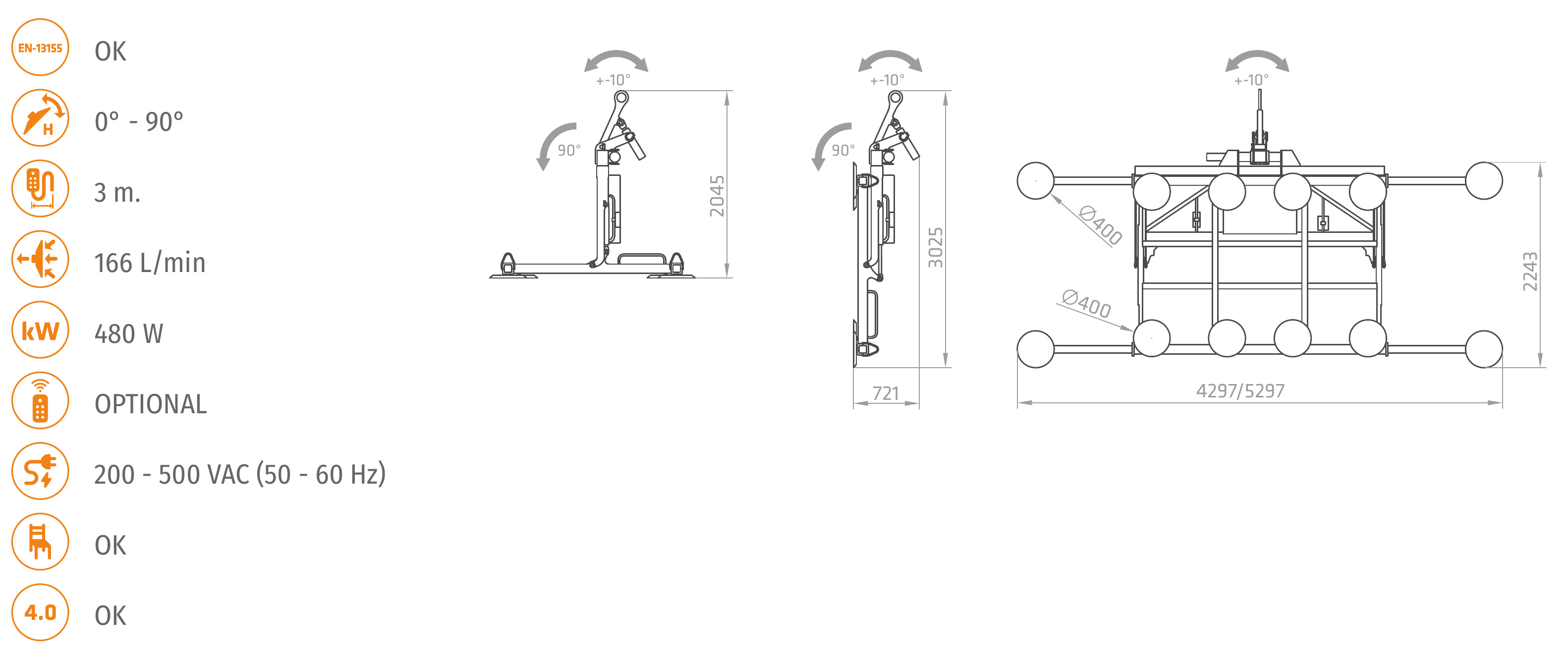

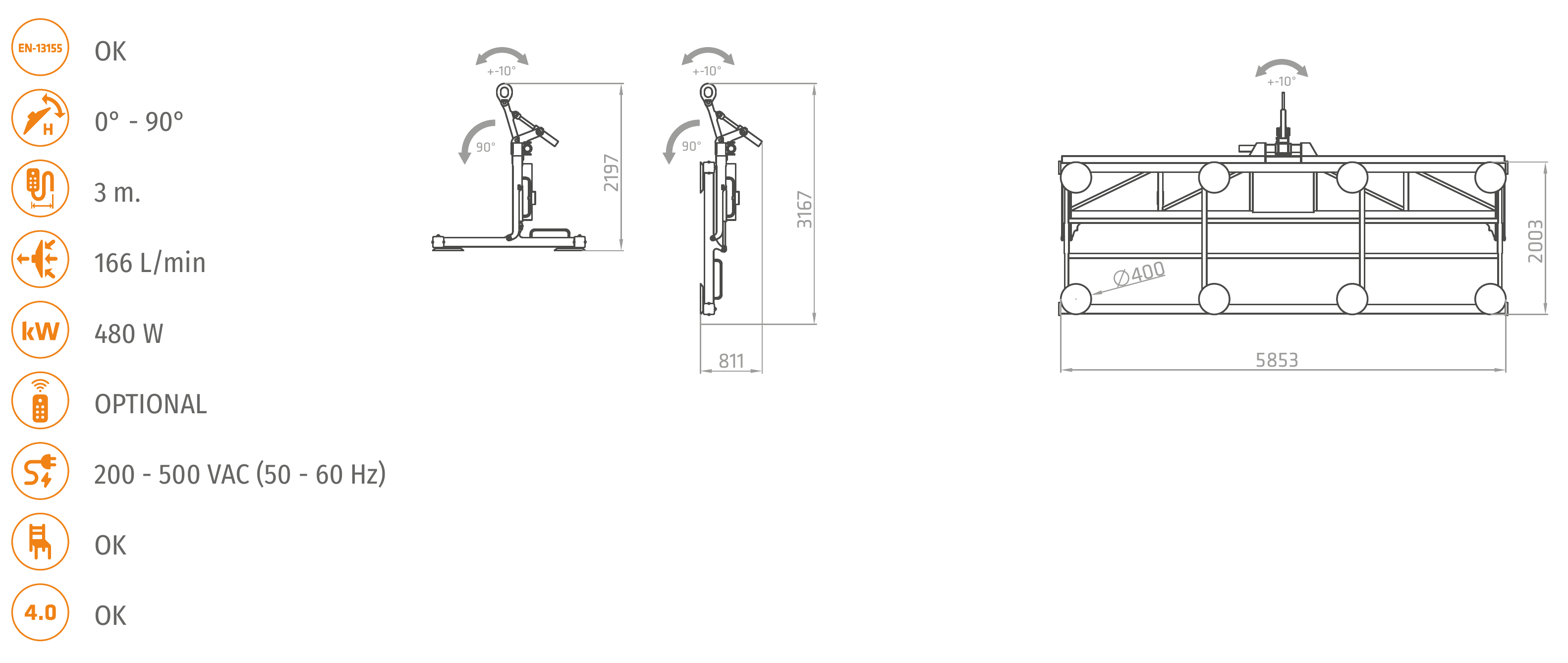

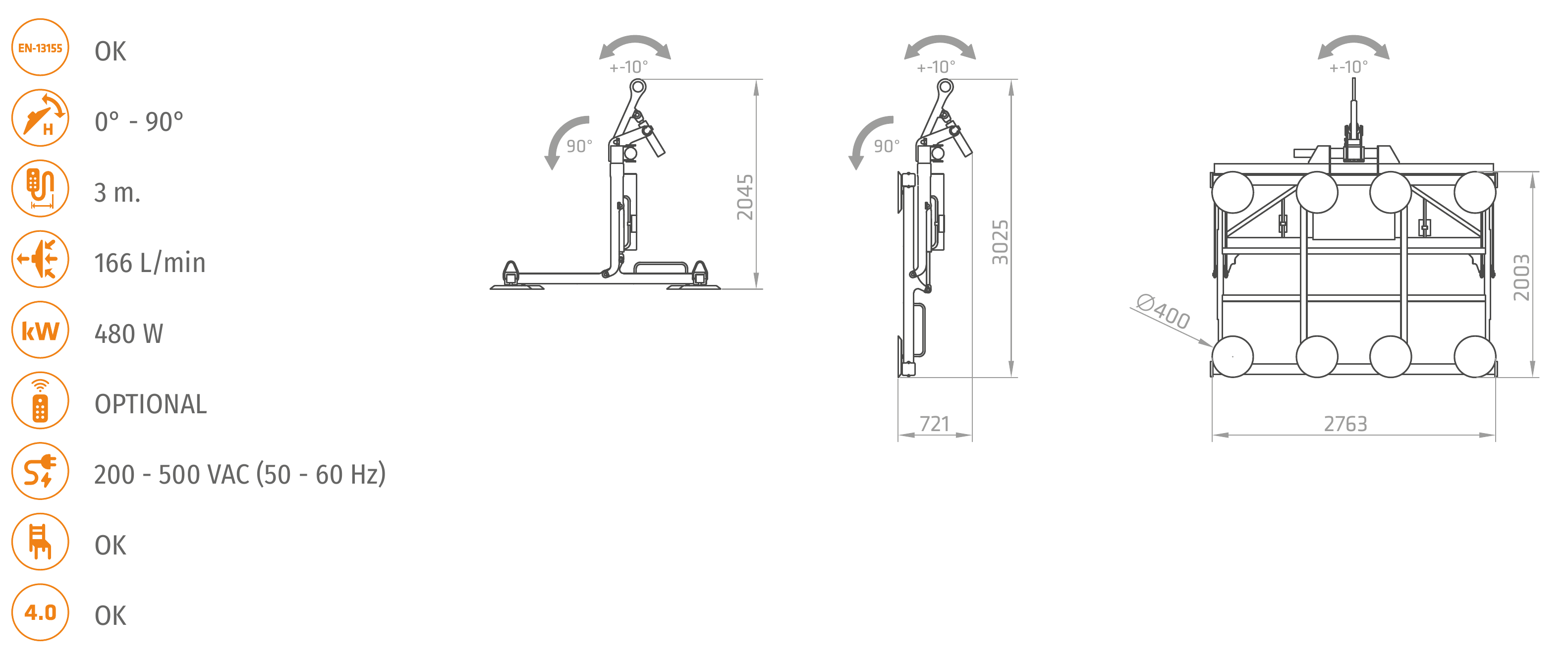

Dimensiones y montaje

Planos del fabricante.

Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.

Documentación TECNOCAT
