Lavado
Lavadora vertical VEGA
Lavadora de acero inoxidable con series E, S, L y configuraciones JUMBO para distintos espesores y formatos.
Formato mínimo de vidrioL400 mm × H200 mm
ITECH · Líneas de vidrio aislante ↗
VEGA
Línea de vidrio aislante con versiones de gran formato y módulos para lavado, prensado y sellado.
- Producción diaria orientativa del fabricante
- Aproximadamente 500 unidades por día
- Alturas disponibles
- H1600 mm, H2000 mm, H2500 mm, H3210 mm
- Formato mínimo de vidrio
- L400 mm × H200 mm
En tu trabajo
Una línea para una producción más exigente.
- Línea de vidrio aislante dirigida a medianas y grandes empresas con necesidades de automatización y formatos diversos.
- Prensado de unidades dobles, triples o cuádruples y soluciones para vidrio con formas, estructural o escalonado, según la configuración.
El proyecto debe coordinar las capacidades de todos los módulos. Las versiones JUMBO y los espesores especiales se seleccionan como un conjunto compatible.
ITECH
Equipos de esta solución.
Prensado

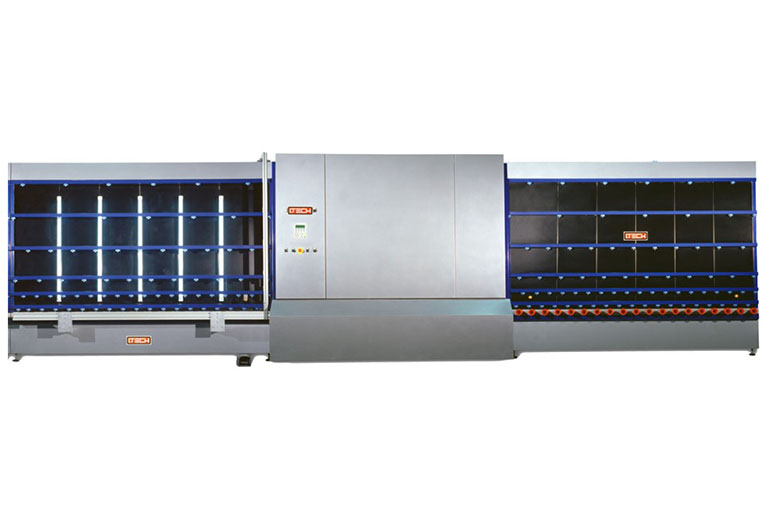

Prensa VEGA sin gas
Prensa VEGA para doble, triple y cuádruple acristalamiento, con versiones JUMBO.
Formato mínimo de vidrioL400 mm × H200 mm
Prensado

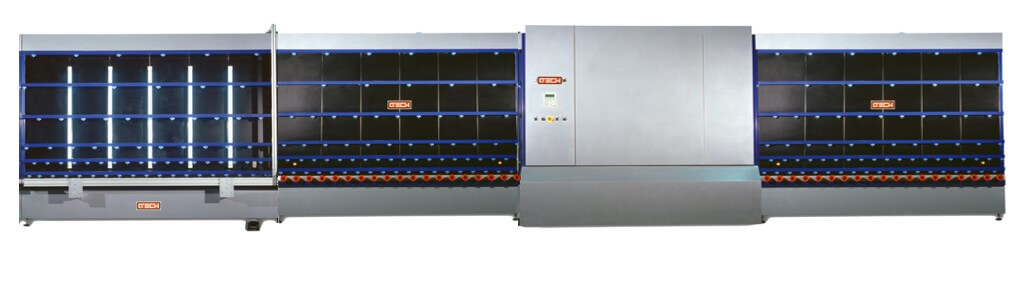

Prensa VEGA con gas
Prensa VEGA para doble, triple y cuádruple acristalamiento, con llenado de gas y versiones JUMBO.
Formato mínimo de vidrioL400 mm × H200 mm
Sellado
Robot de sellado VEGA
Robot de sellado automático con acabado de esquinas, versiones JUMBO y profundidad de sellado de hasta 45 mm.
Formato mínimo de vidrioL380 mm × H180 mm
Conoce cómo trabaja
La tecnología, al detalle.
Lavado y detección del espesor
La etapa de lavado combina cepillos, recirculación de agua y secado con reconocimiento del espesor. Las versiones de lavadora permiten adaptar el proceso a distintos tipos de hoja.
Montaje del separador
Tras el lavado, la zona de inspección y montaje permite revisar el vidrio y colocar el marco separador antes del ensamblaje.
Prensado de varias cámaras
La prensa se configura para unidades dobles, triples o cuádruples. Puede incorporar llenado de gas y soporte del vidrio central para mantener la alineación durante el ciclo.
Sellado y acabado de esquinas
El robot VEGA combina dosificación automática con un rodillo de acabado en el cabezal. El sellado de unidades escalonadas requiere el equipamiento adecuado.
Formatos estándar y JUMBO
La longitud de los transportadores, la altura de trabajo y la capacidad de los módulos se eligen según los formatos previstos. Una prestación de un módulo no define por sí sola la capacidad de toda la línea.
Organización de la producción
El sentido de trabajo es configurable. El control desde pantalla y la conexión de los equipos permiten adaptar la línea al flujo de fabricación de la empresa.
ITECH · VEGA
Datos técnicos.
- Producción diaria orientativa del fabricante
- Aproximadamente 500 unidades por día
- Alturas disponibles
- H1600 mm, H2000 mm, H2500 mm, H3210 mm
- Formato mínimo de vidrio
- L400 mm × H200 mm
- Formato máximo de vidrio
- L5000 mm × H3210 mm
- Espesor mínimo
- 3 mm
- Espesor máximo
- 100 mm
- Inyección de gas
- Sí (también sin inyección de gas bajo pedido)
- Doble, triple y cuádruple acristalamiento
- Sí (consultar la ficha de cada módulo)
- Vidrio con formas
- Sí (consultar la ficha de cada módulo)
- Vidrio estructural
- Sí (consultar la ficha de cada módulo)
- Carga máxima
- 800 kg
Los 500 paneles/día son orientativos del fabricante, sin un ciclo de referencia detallado. Los 3 mm corresponden a la hoja y los 100 mm a configuraciones de unidad aislante. Verificar compatibilidad entre módulos.
Preparar tu equipo
Equipamiento y configuración.
| Altura / versión | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| H1600 | 24000 | 1000 | 1600 | 650 | 8500 | 9000 | 6500 |
| H2000 | 24000 | 1000 | 2000 | 650 | 8500 | 9000 | 6500 |
| H2500 | 24000 | 1000 | 2500 | 650 | 8500 | 9000 | 6500 |
| H3210 | 37360 | 1200 | 3210 | 650 | 11020 | 15840 | 10500 |
Opciones y ejecución
- Versiones JUMBO según los módulos elegidos.
- Llenado de gas opcional.
- Transportadores, asistencia remota e integración de producción según proyecto.
Dimensiones y montaje

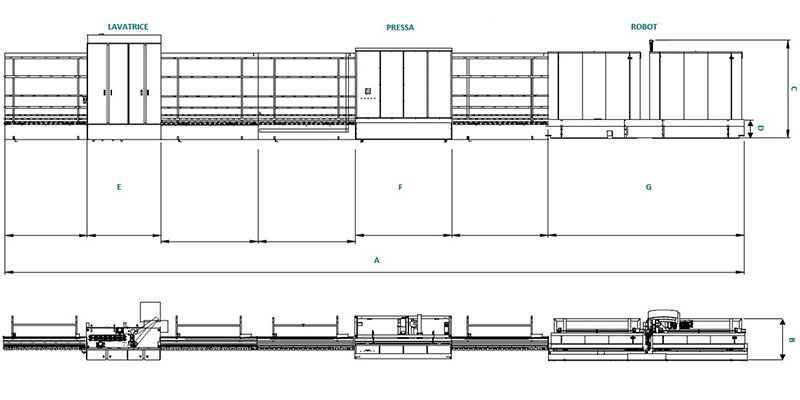

Planos del fabricante.
Las letras de los planos corresponden a la tabla dimensional publicada. Imágenes originales ampliables; las cifras se ofrecen también como texto.
Documentación de ITECH
Catálogos y fichas.
PDF · 19 páginas

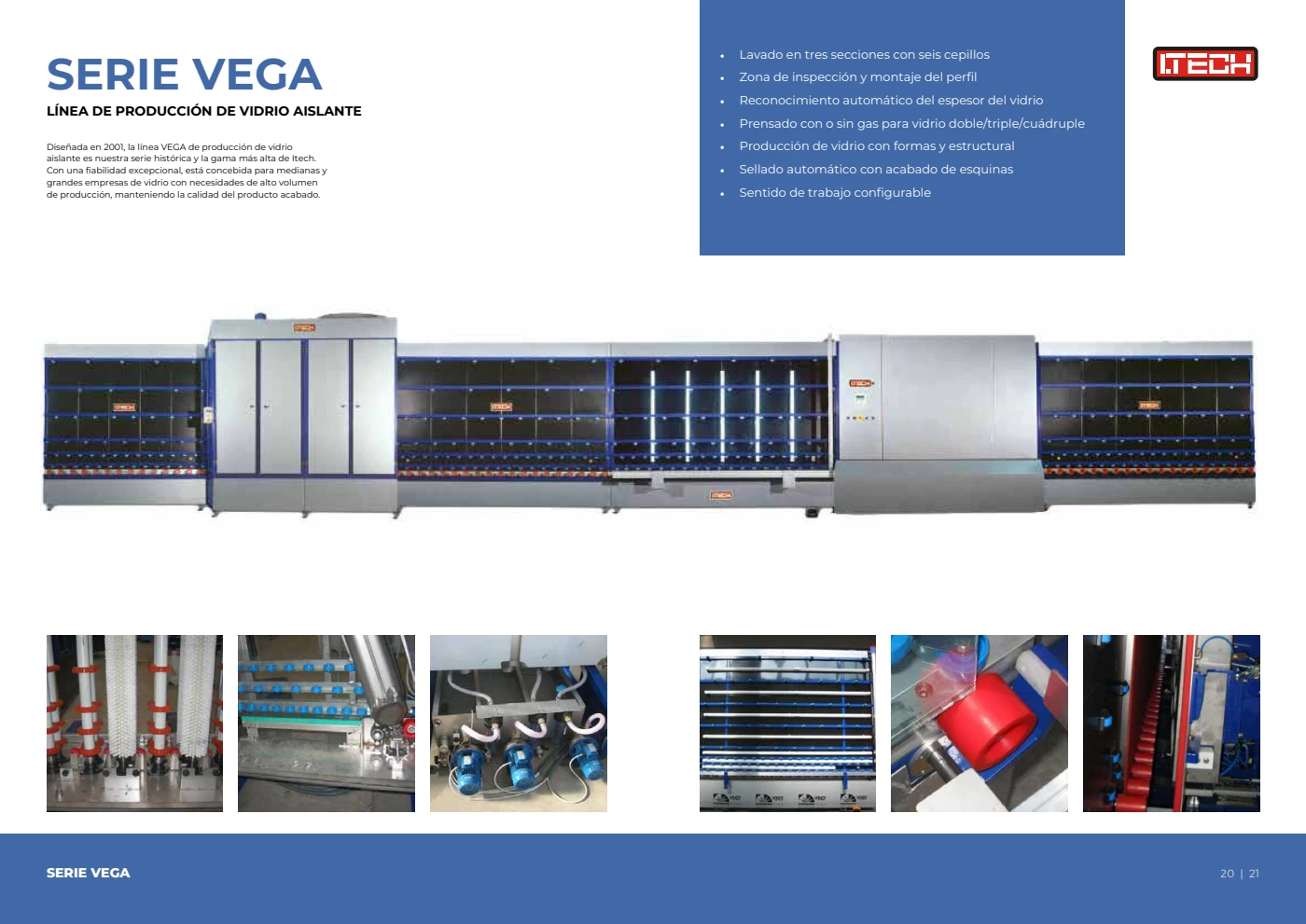

Catálogo general ITECH en español
Página 11 del PDF · Catálogo completo en español.
Web oficial · ITECH
VEGA · Información del fabricante
Características, configuración y datos publicados por ITECH.
Consultar fuente ↗ITECH
