Lavadora vertical VEGA

Lavadora de acero inoxidable con series E, S, L y configuraciones JUMBO para distintos espesores y formatos.

Consultar este equipo ↗Ver documentación ↓

Lavadora vertical VEGA · Instalación y configuración — Lavadora vertical VEGA1 / 4

Formato mínimo de vidrio: L400 mm × H200 mm
Formato máximo de vidrio: L3000 mm × H1600 mm/H2000 mm/H2500 mm Serie “JUMBO” L5000 mm × H2500 mm/H3210 mm (longitud variable bajo pedido)
Espesor mínimo: 3 mm

En tu trabajo

Adaptar el lavado al vidrio que produces.

Lavado y secado vertical de vidrio, incluido Low-E, para líneas con distintos formatos y espesores.
Versiones E, S, L y JUMBO para seleccionar la capacidad que necesita la instalación.

El número de cepillos, depósitos y elementos de secado depende de la versión. Conviene definir esa combinación con el tipo de vidrio y el ritmo de producción previsto.

Conoce cómo trabaja

La tecnología, al detalle.

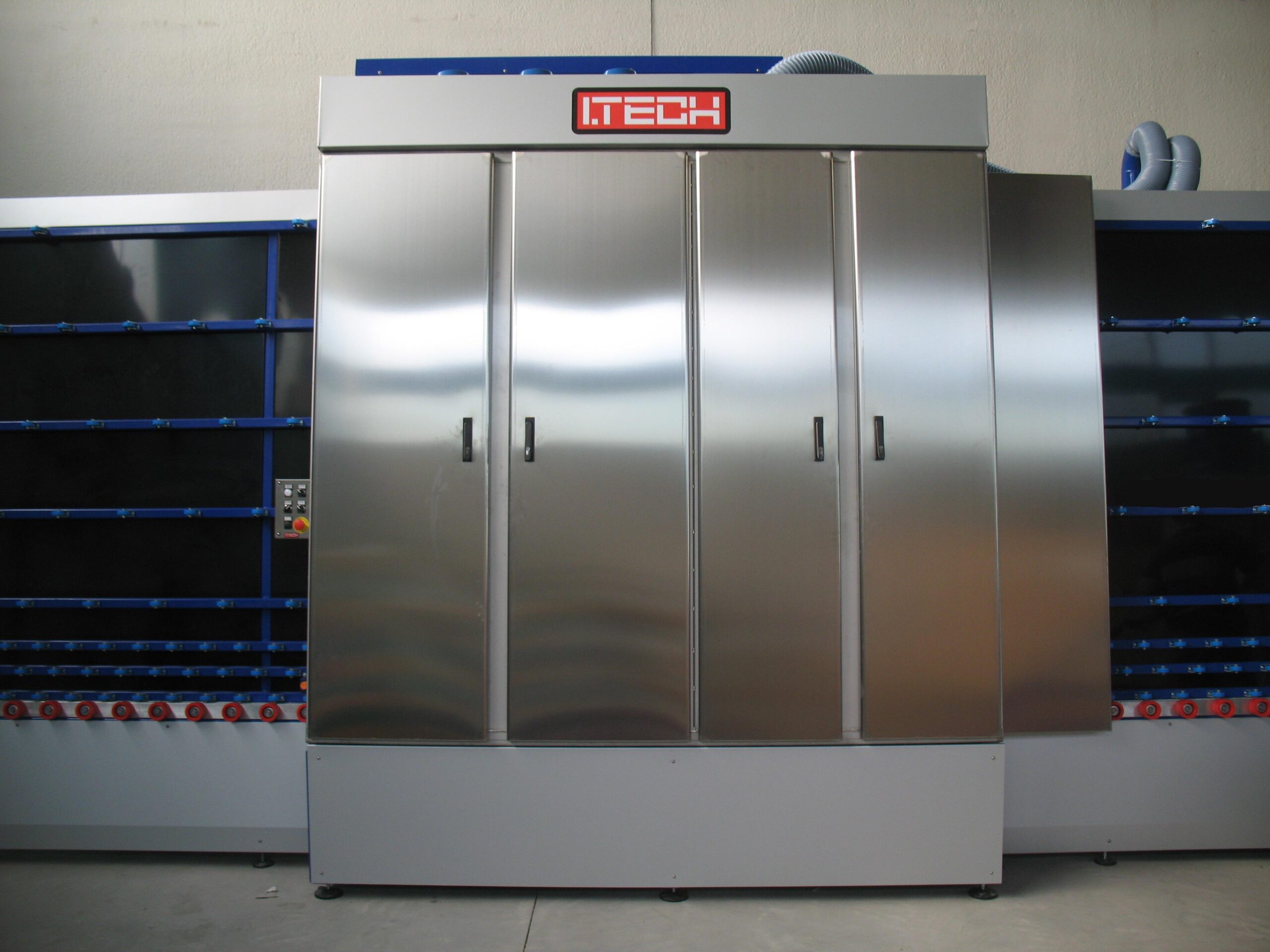

Construcción en acero inoxidable

La estructura íntegra en AISI 304 está concebida para trabajar en un entorno húmedo. Las zonas de lavado y secado forman parte de un conjunto adaptado al formato elegido.

Lavado con recirculación

Los cepillos para Low-E trabajan con depósitos independientes, bombas y filtros. La separación de las etapas permite distribuir el agua y retirar la suciedad durante el avance del vidrio.

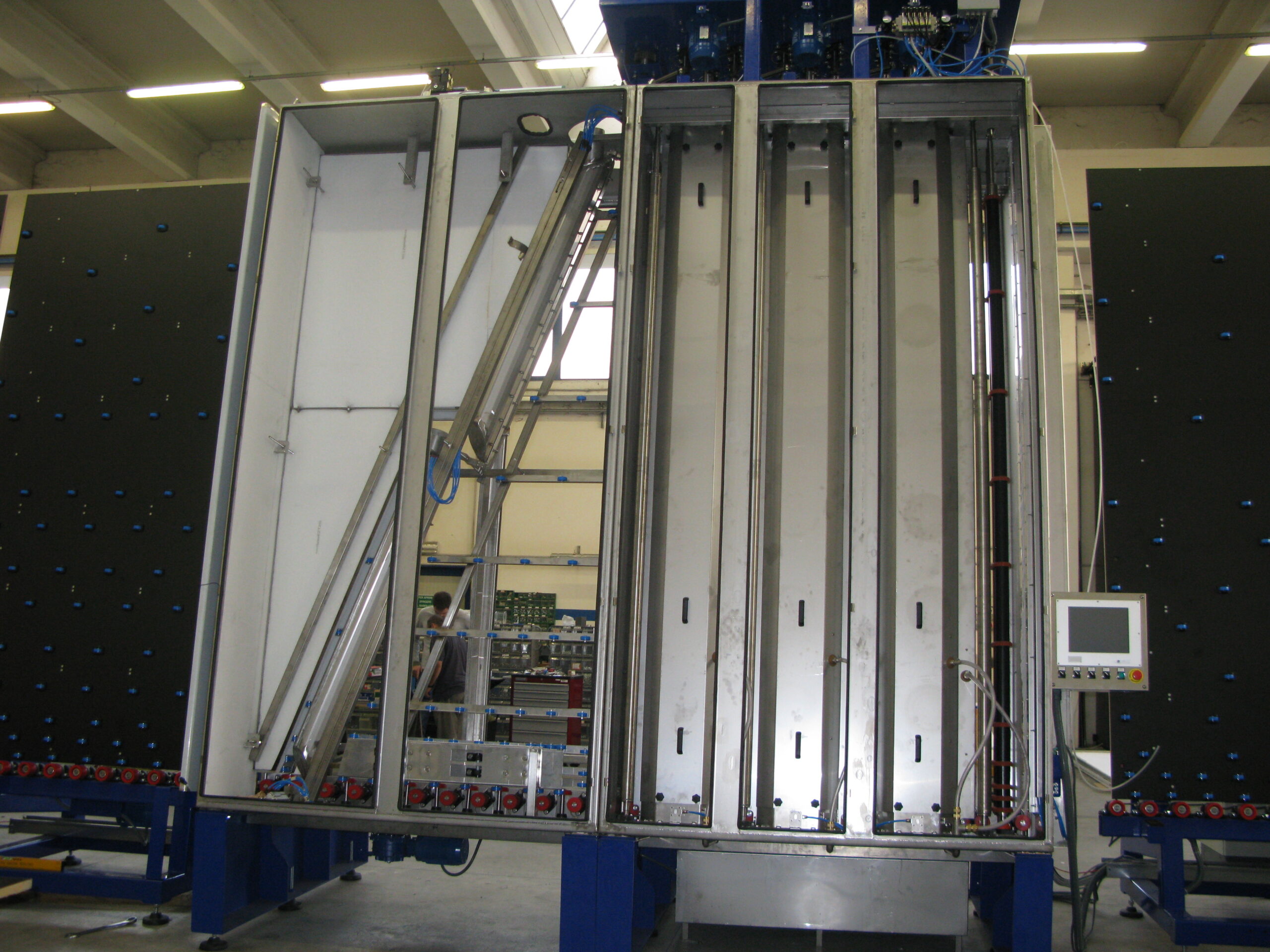

Acceso a los componentes

Los elementos de trabajo están dispuestos para facilitar su limpieza y sustitución. El mantenimiento se realiza sobre la configuración concreta de cepillos y transportadores.

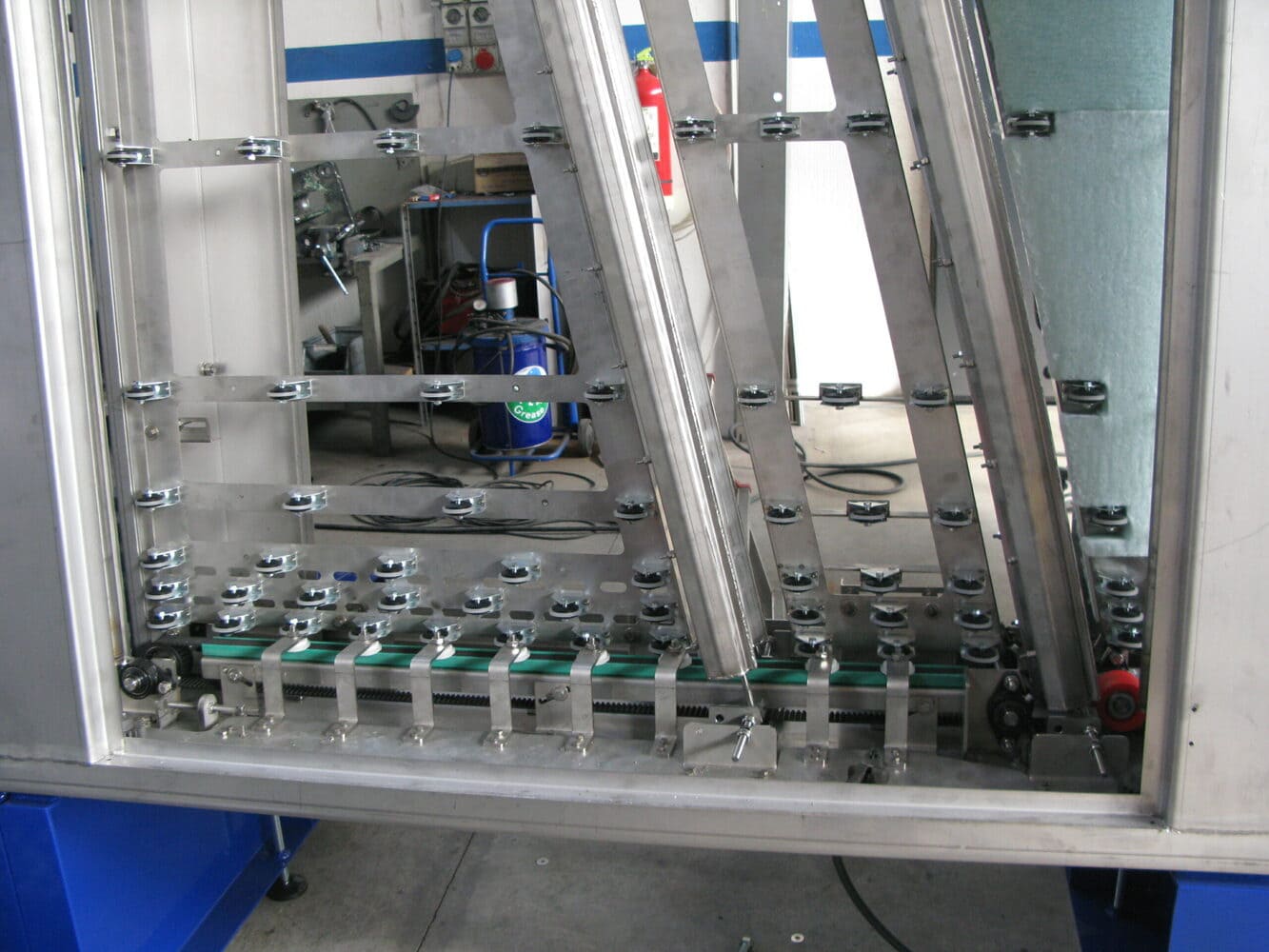

Secado y transporte separados

Las cuchillas de aire reciben caudal de ventiladores de alta presión. Las secciones de lavado y secado cuentan con motorizaciones independientes para organizar el avance de las hojas.

Reconocimiento del espesor

La detección del vidrio permite ajustar los elementos de lavado y secado. El operario gestiona la máquina desde la pantalla táctil.

Elegir la versión

Las series E, S y L admiten espesores máximos de 12, 20 y 50 mm, respectivamente. El formato JUMBO y la combinación de equipos se concretan para el proyecto.

ITECH · Lavadora vertical VEGA

Datos técnicos.

Formato mínimo de vidrio: L400 mm × H200 mm
Formato máximo de vidrio: L3000 mm × H1600 mm/H2000 mm/H2500 mm Serie “JUMBO” L5000 mm × H2500 mm/H3210 mm (longitud variable bajo pedido)
Espesor mínimo: 3 mm
Espesor máximo: Serie “E” 12 mm – Serie “S” 20 mm – Serie “L” 50 mm
Sistema de transporte: rodillos de goma/poliuretano
Velocidad de transporte: 10 m/min max
Cepillos: 4/6 cepillos Ø120-150-170 para Low-E, con motores independientes
Depósitos y bombas: N°2/3 depósitos independientes, cada uno con N°1 bomba
Aire comprimido: 6 bar – 1/2
Cuchillas de aire: N°2/4 cuchillas de aire
Ventiladores: N°1/2 ventilador de alta presión en caja aislada
Motorización: N°1 motor para lavado N°1 motor para secado
Filtración: N°1 filtro por depósito
Interfaz del operario: pantalla táctil con conexión remota
Tensión: 400 V – 50 Hz, 3 fases + tierra + neutro
Carga máxima: 800 kg
Altura de transporte del vidrio: 650 mm (±50 mm) (altura ajustable según requisitos)

Cepillos, depósitos, ventiladores y capacidad de carga dependen de la versión. La cota H del plano se conserva tal como aparece en la tabla del fabricante.

Preparar tu equipo

Equipamiento y configuración.

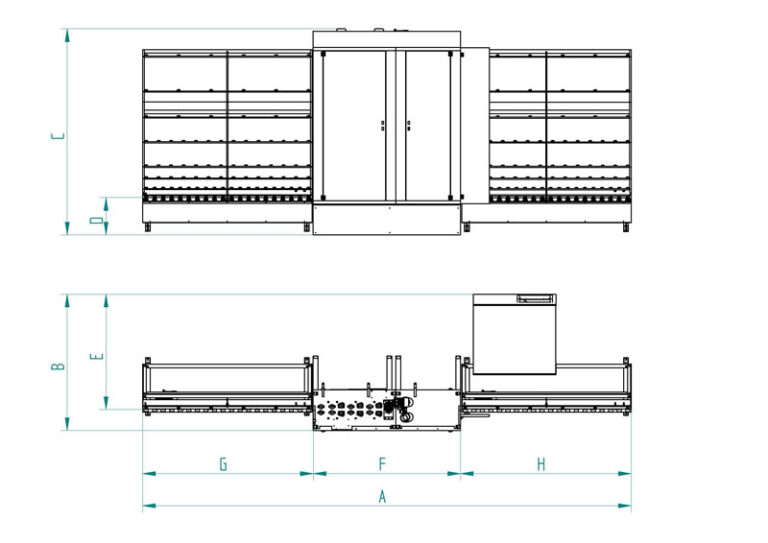

Dimensiones de la ficha web · mm
Altura / versión	A	B	C	D	E	F	G	H
H1600	8400	2380	2670	600	1980	2500	2950	2950
H2000	8400	2380	3070	600	1980	2500	2950	2950
H2500	8400	2380	3570	600	1980	2500	2950	2950
H3210	10600	2580	4280	600	1980	3800	5000	1800

Opcionales y configuración

Iluminación LED o escáner para incorporar una revisión del vidrio en la línea.
Ósmosis inversa para mejorar la calidad del agua de lavado.
Motor adicional para adaptar la transferencia de las hojas entre etapas.
Transportadores horizontales, basculantes o angulares según el recorrido del vidrio.
Pantalla ampliada de 12 pulgadas para el manejo de la máquina.
