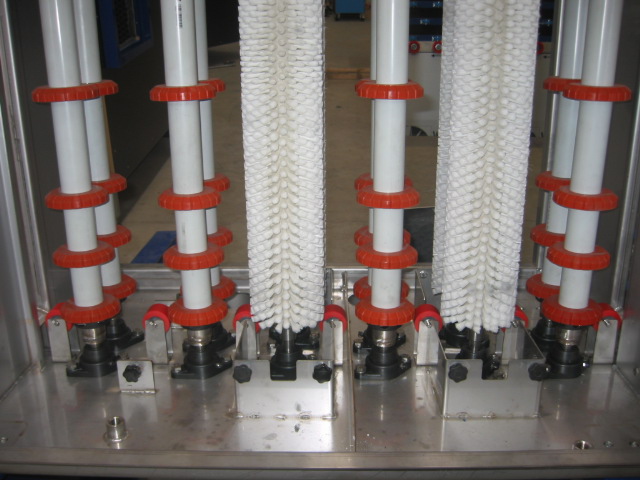

01Lavado en tres secciones
Los seis cepillos de Ø150 mm, aptos para Low-E, trabajan con chorros de agua distribuidos en fases separadas. Esta disposición permite lavar la superficie antes de pasar al secado.
ITECH · Lavado ↗

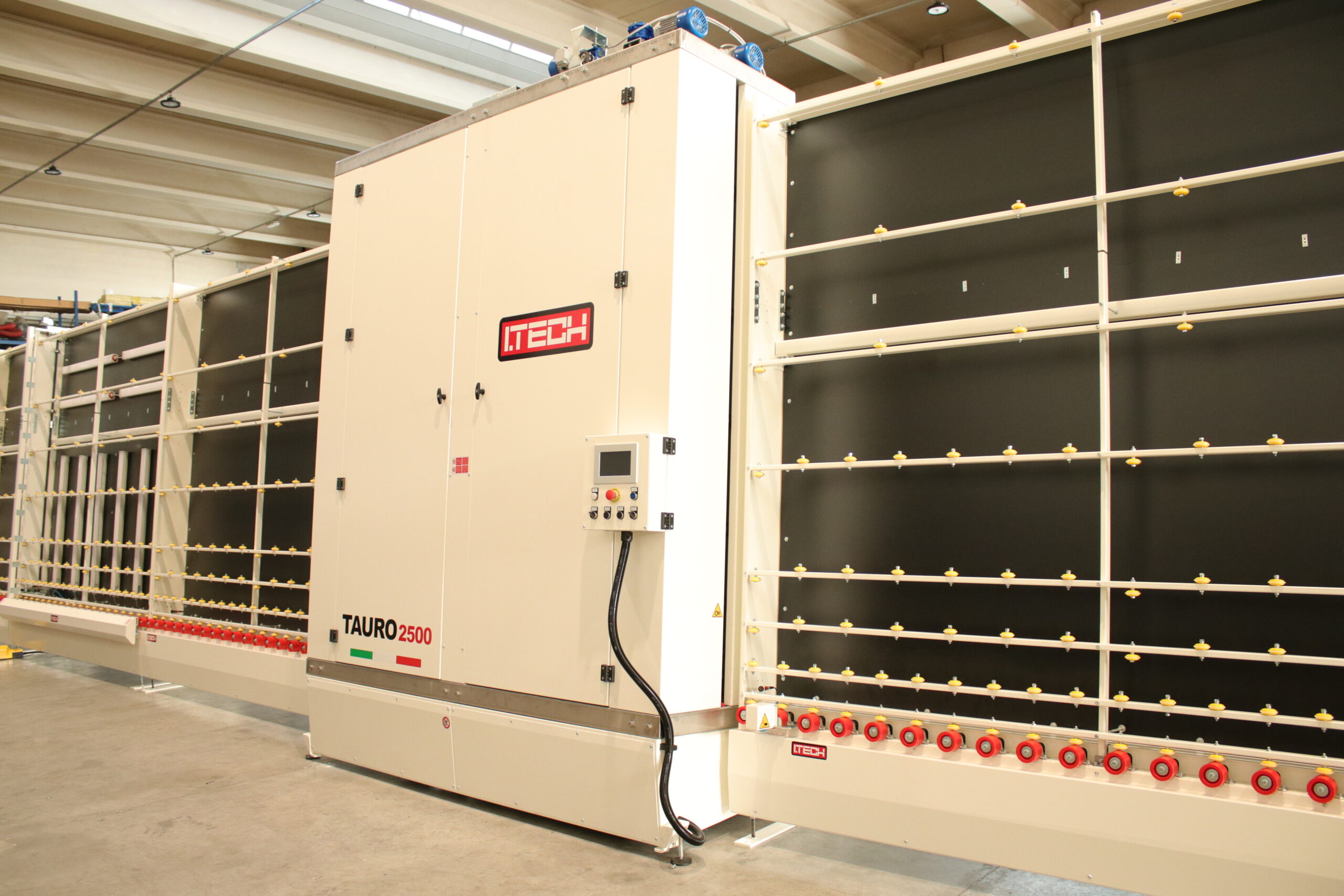

Lavadora vertical TAURO
Lavadora vertical para vidrio de 3 a 25 mm, con seis cepillos y tres circuitos independientes de agua.
- Formato mínimo de vidrio
- L400 mm × H200 mm
- Formato máximo de vidrio
- L3000 mm × H1600 mm – H2000 mm – H2500 mm (longitud variable bajo pedido)
- Espesor mínimo
- 3 mm
En tu trabajo
Lavar y secar antes del siguiente proceso.
- Lavado vertical de vidrio monolítico y Low-E para fabricación de vidrio aislante y otros procesos de vidrio plano.
- Puede trabajar de forma independiente o incorporarse a una línea de producción.
La ejecución se elige según el espesor, la altura de las hojas y el nivel de automatización. El ajuste automático del espesor se concreta con el equipamiento contratado.
Conoce cómo trabaja
La tecnología, al detalle.
01
02Secado con cuchillas de aire
Dos cuchillas reciben aire de un ventilador de alta presión alojado en una caja aislada. La disposición del ventilador y su acceso se adaptan a la instalación.
03Recirculación del agua
Tres depósitos independientes, cada uno con bomba y filtro, recirculan el agua del proceso. Los elementos en contacto con agua son de acero inoxidable.
Ajuste de los elementos de trabajo
La apertura electromecánica permite adaptar la máquina al vidrio. La medición automática del espesor y el ajuste asociado se definen según la versión.
Transmisiones protegidas del agua
Los componentes de transmisión se sitúan en la parte alta, fuera de las zonas húmedas. El acceso a las áreas de servicio facilita la limpieza y el mantenimiento.
Manejo desde pantalla
El control por PLC y pantalla táctil reúne los ajustes y el seguimiento de la máquina. La conexión remota permite apoyar el diagnóstico con el servicio técnico.
Demostraciones del equipo
El trabajo, en vídeo.

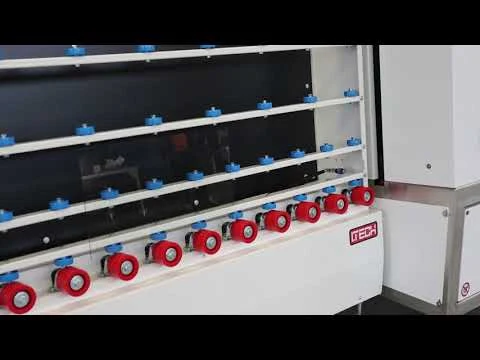

Lavadora vertical TAURO · Lavado y secado
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗ITECH · Lavadora vertical TAURO
Datos técnicos.
- Formato mínimo de vidrio
- L400 mm × H200 mm
- Formato máximo de vidrio
- L3000 mm × H1600 mm – H2000 mm – H2500 mm (longitud variable bajo pedido)
- Espesor mínimo
- 3 mm
- Espesor máximo
- 25 mm
- Sistema de transporte
- rodillos de goma/poliuretano
- Velocidad de transporte
- máx. 6 m/min (de 2 a 6 m/min)
- Cepillos
- 6 cepillos Ø150 para vidrio Low-E
- Depósitos y bombas
- N°3 depósitos independientes, cada uno con N°1 bomba
- Aire comprimido
- 6 bar – 1/2
- Cuchillas de aire
- N°2 cuchillas de aire
- Ventiladores
- N°1 ventilador de alta presión en caja aislada
- Filtración
- N°1 filtro por depósito
- Interfaz del operario
- pantalla táctil con conexión remota
- Tensión
- 400 V – 50 Hz, 3 fases + tierra + neutro
- Carga máxima
- 120 kg
- Altura de transporte del vidrio
- 650 mm (±50 mm) (altura ajustable según requisitos)
La web indica hasta 25 mm; el catálogo de enero de 2026 distingue 12–25 mm según ejecución. La carga de esta lavadora se publica como 120 kg; no se ha convertido a kg por metro.
Preparar tu equipo
Equipamiento y configuración.
| Altura / versión | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| H1600 | 8400 | 2380 | 2670 | 600 | 1980 | 2500 | 2950 | 2950 |
| H2000 | 8400 | 2380 | 3070 | 600 | 1980 | 2500 | 2950 | 2950 |
| H2500 | 8400 | 2380 | 3570 | 600 | 1980 | 2500 | 2950 | 2950 |
Opcionales y configuración
- Medición automática del espesor para reducir los ajustes manuales entre trabajos.
- Iluminación LED o escáner para revisar el vidrio en la línea.
- Estructura íntegramente inoxidable como alternativa a la construcción con interiores inoxidables.
- Ósmosis inversa para tratar el agua de lavado y motor adicional para el transporte.
- Transportadores auxiliares, horizontales, basculantes o angulares según la distribución de la instalación.

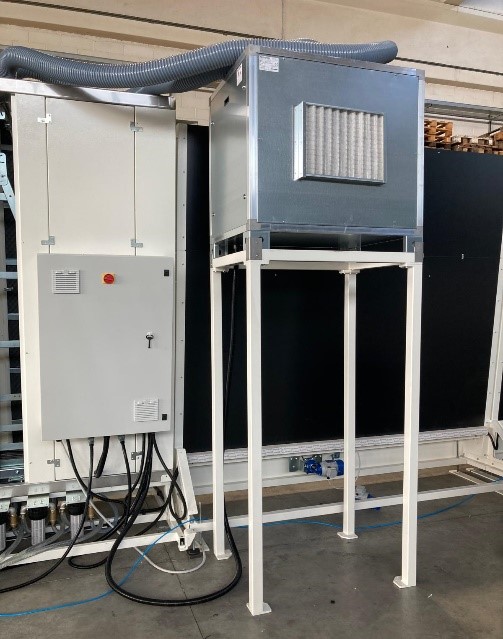

- Sistema de elevación de la caja del ventilador para liberar espacio y facilitar el acceso posterior.

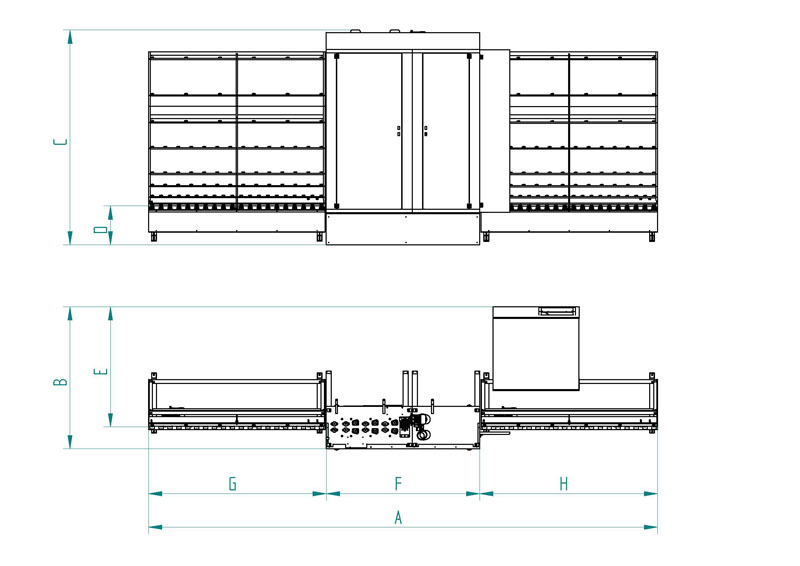

Dimensiones y montaje
Planos del fabricante.
Las letras de los planos corresponden a la tabla dimensional publicada. Imágenes originales ampliables; las cifras se ofrecen también como texto.
Documentación de ITECH
Catálogos y fichas.
PDF · 19 páginas

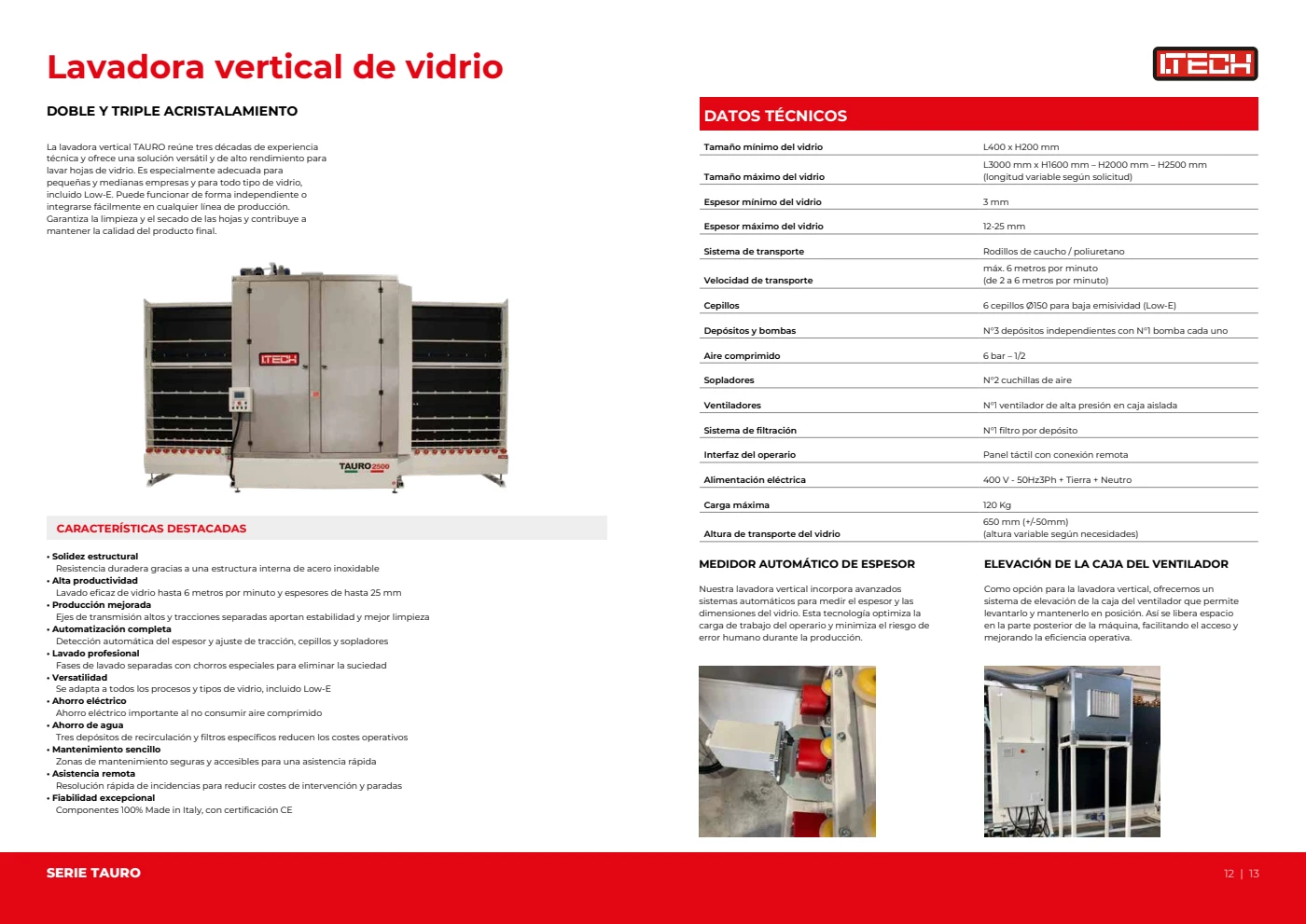

Catálogo general ITECH en español
Página 7 del PDF · Catálogo completo en español.
Web oficial · ITECH
Lavadora vertical TAURO · Información del fabricante
Características, configuración y datos publicados por ITECH.
