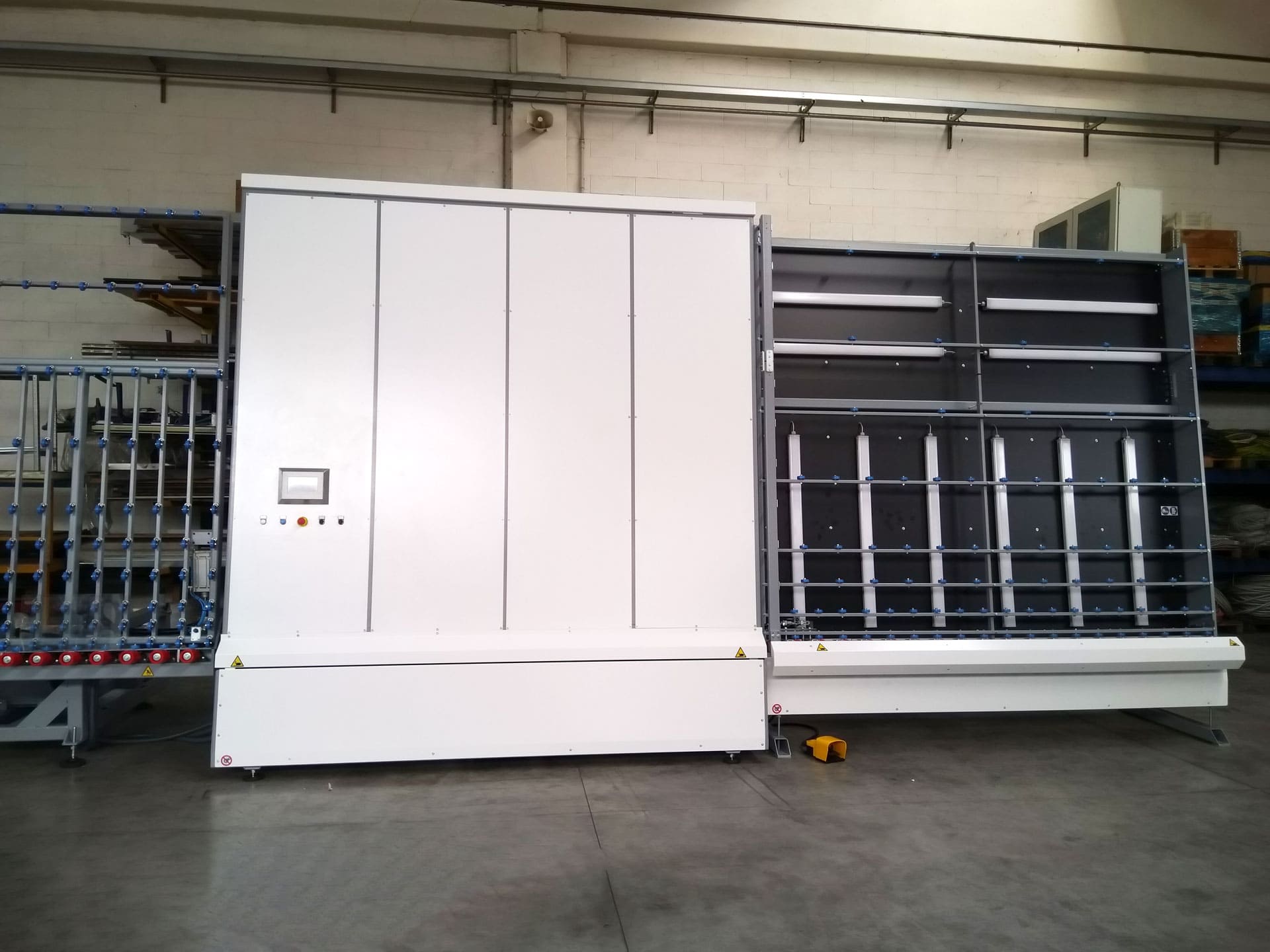

Prensa VEGA con gas

Prensa VEGA para doble, triple y cuádruple acristalamiento, con llenado de gas y versiones JUMBO.

Consultar este equipo ↗Ver documentación ↓

Prensa VEGA con gas · Instalación y configuración — Prensa VEGA con gas1 / 3

Formato mínimo de vidrio: L400 mm × H200 mm
Formato máximo de vidrio: L3000 mm × H1600 mm/ H2000 mm/ H2500 mm “JUMBO” Serie L5000 mm × H2500 mm /H3210 mm (longitud variable bajo pedido)
Espesor máximo: 60/80/100 mm (mayor bajo pedido)

En tu trabajo

Ensamblar el vidrio y llenar la cámara de gas.

Prensa VEGA para unidades de vidrio aislante dobles, triples y cuádruples.
Versión con inyección de gas integrada.

Las versiones estándar y JUMBO se seleccionan según formato y espesor. Los equipos para formas, escalonamientos y apoyos especiales se concretan con el proyecto.

Conoce cómo trabaja

La tecnología, al detalle.

Reconocimiento del vidrio

Los sensores detectan las dimensiones de la unidad para gestionar el ensamblaje. El plano móvil sujeta la hoja mediante ventosas durante el prensado.

Sujeción por vacío

La bomba de vacío alimenta la sujeción del vidrio. En la versión con soporte central, este elemento mantiene alineada la hoja intermedia durante el triple acristalamiento.

Llenado de gas

El sistema de inyección distribuye el gas durante el ciclo. El control permite gestionar las recetas de llenado y coordinar la operación con el prensado.

Control del ciclo

El PLC y la pantalla táctil reúnen los ajustes de producción. Los ciclos se repiten según la composición de la unidad y el equipamiento de la prensa.

Formas y unidades escalonadas

La máquina permite trabajar con formas y unidades estructurales según la configuración. Los posicionadores y las opciones de apoyo se eligen para la geometría que se desea fabricar.

Integración en la línea

Los transportadores de entrada y salida enlazan la prensa con el resto del proceso. El ciclo en dos etapas para longitudes superiores a la estándar se ofrece como opción.

ITECH · Prensa VEGA con gas

Datos técnicos.

Formato mínimo de vidrio: L400 mm × H200 mm
Formato máximo de vidrio: L3000 mm × H1600 mm/ H2000 mm/ H2500 mm “JUMBO” Serie L5000 mm × H2500 mm /H3210 mm (longitud variable bajo pedido)
Espesor máximo: 60/80/100 mm (mayor bajo pedido)
Velocidad máxima de transporte: 40 m/min
Prensado de triple acristalamiento: Sí (con soporte de la hoja central)
Prensado de cuádruple acristalamiento: Sí (con soporte de la hoja central)
Prensado de formas: Sí
Prensado de unidades estructurales: Sí (estándar: dos lados; opcional: todos los lados)
Tensión: 400 V – 50 Hz, 3 fases + tierra + neutro
Carga máxima: 800 kg
Altura de transporte del vidrio: 650 mm (±50 mm) (altura ajustable según requisitos)

Los datos corresponden a las configuraciones publicadas por ITECH. Formato, equipamiento y suministros se concretan para la instalación solicitada.

Preparar tu equipo

Equipamiento y configuración.

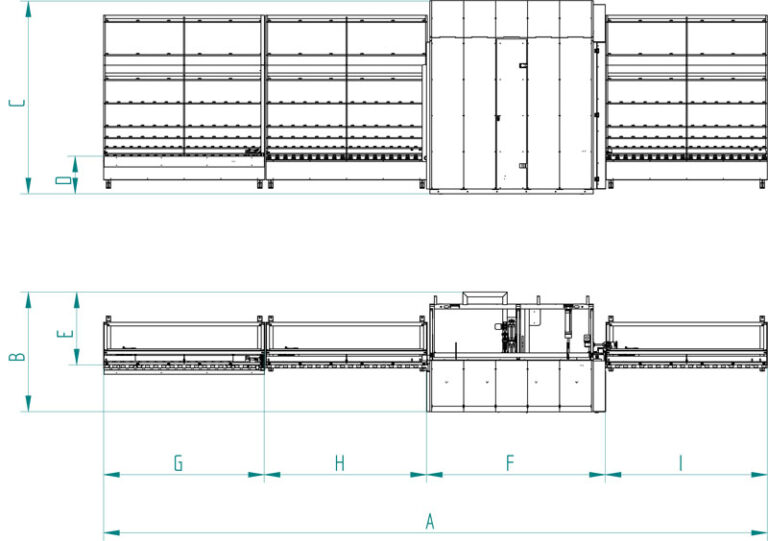

Dimensiones de la ficha web · mm
Altura / versión	A	B	C	D	E	F	G	H
H1600	8900	1355	2450	600	1100	3000	2950	2950
H2000	8900	1355	2850	600	1100	3000	2950	2950
H2500	8900	1355	3350	600	1100	3000	2950	2950
H3210	12420	2200	4200	600	1340	5200	1800	5420

Opcionales y configuración

Posicionadores electromecánicos para adaptar el ensamblaje a unidades estructurales.
Prensado en dos etapas para trabajar longitudes superiores a las de un ciclo estándar.
Impresión de etiquetas para identificar las unidades producidas.
Transportadores auxiliares, basculantes o angulares según el recorrido de la línea.
Iluminación LED para la revisión del vidrio.
Pantalla ampliada para facilitar la gestión de la prensa.

Dimensiones y montaje
