Preparación del marco
La estación de entrada incorpora iluminación LED para ayudar al posicionamiento del perfil. La primera hoja se transfiere hacia el puesto de montaje.
ITECH · Prensado ↗

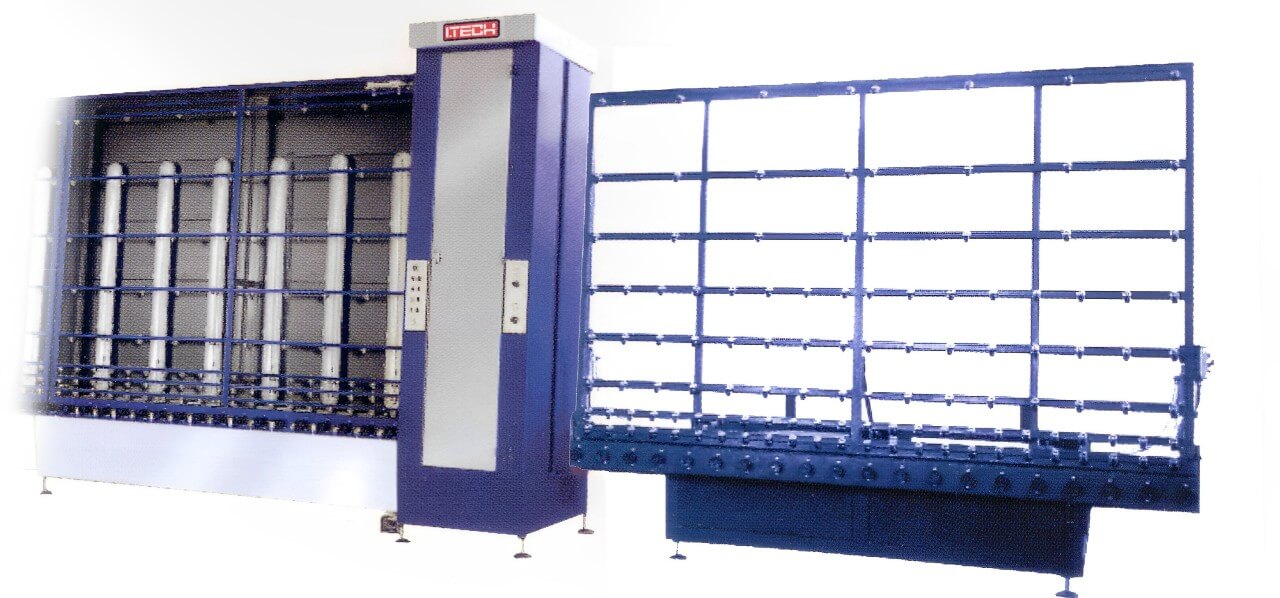

Prensa de rodillos
Solución semiautomática para montar y prensar doble y triple acristalamiento de 12 a 50 mm.
- Formato mínimo de vidrio
- L380 mm × H180 mm
- Formato máximo de vidrio
- L2850 mm × H2500 mm
- Espesores de vidrio
- 12 mm – 50 mm
En tu trabajo
Combinar el montaje manual con el prensado asistido.
- Ensamblaje de unidades de vidrio aislante dobles y triples.
- Equipo semiautomático para empresas que necesitan flexibilidad en el montaje.
El operario coloca el separador y la segunda hoja. El equipo asiste el traslado y realiza el prensado mediante una orden de pedal.
Conoce cómo trabaja
La tecnología, al detalle.
Montaje por el operario
El separador y la segunda hoja se colocan manualmente. Esta secuencia permite mantener el control directo sobre la preparación de cada unidad.
Prensado por pedal
El control por PLC gestiona la operación iniciada desde el pedal. Se pueden regular la presión en las fases de trabajo y el tiempo del proceso.
Salida según la distribución
La ejecución estándar incorpora una salida fija. Puede sustituirse por una solución plegable, basculante o angular para adaptar el recorrido del vidrio.
ITECH · Prensa de rodillos
Datos técnicos.
- Formato mínimo de vidrio
- L380 mm × H180 mm
- Formato máximo de vidrio
- L2850 mm × H2500 mm
- Espesores de vidrio
- 12 mm – 50 mm
- Velocidad de transporte
- de 2 a 25 m/min
- Dimensiones generales
- L7600 mm × 1395 mm × H3300 mm
- Estructura
- acero pintado
- Sistema de prensado
- por rodillos
- Ensamblaje por rodillos
- automático para doble y triple acristalamiento
- Control de prensado
- PLC mediante panel del operario
- Sensores
- N°4
- Potencia publicada
- 20 kW
- Tensión
- 400 V – 50 Hz, 3 fases + tierra + neutro
- Peso
- 600 kg
- Altura de transporte del vidrio
- 650 mm (± 50 mm)
Los datos corresponden a las configuraciones publicadas por ITECH. Formato, equipamiento y suministros se concretan para la instalación solicitada.
Preparar tu equipo
Equipamiento y configuración.
| Altura / versión | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| H1600 | 7600 | 1395 | 2590 | 600 | 980 | 700 | 3950 | 2950 |
| H2000 | 7600 | 1395 | 2990 | 600 | 980 | 700 | 3950 | 2950 |
| H2500 | 7600 | 1395 | 3490 | 600 | 980 | 700 | 3950 | 2950 |
Opcionales y configuración
- Salida plegable, basculante o angular para adaptar la máquina al espacio de la fábrica.
Documentación de ITECH
Catálogos y fichas.
PDF · 19 páginas
Catálogo general ITECH en español
Página 16 del PDF · Catálogo completo en español.
Web oficial · ITECH
Prensa de rodillos · Información del fabricante
Características, configuración y datos publicados por ITECH.
Consultar fuente ↗ITECH
