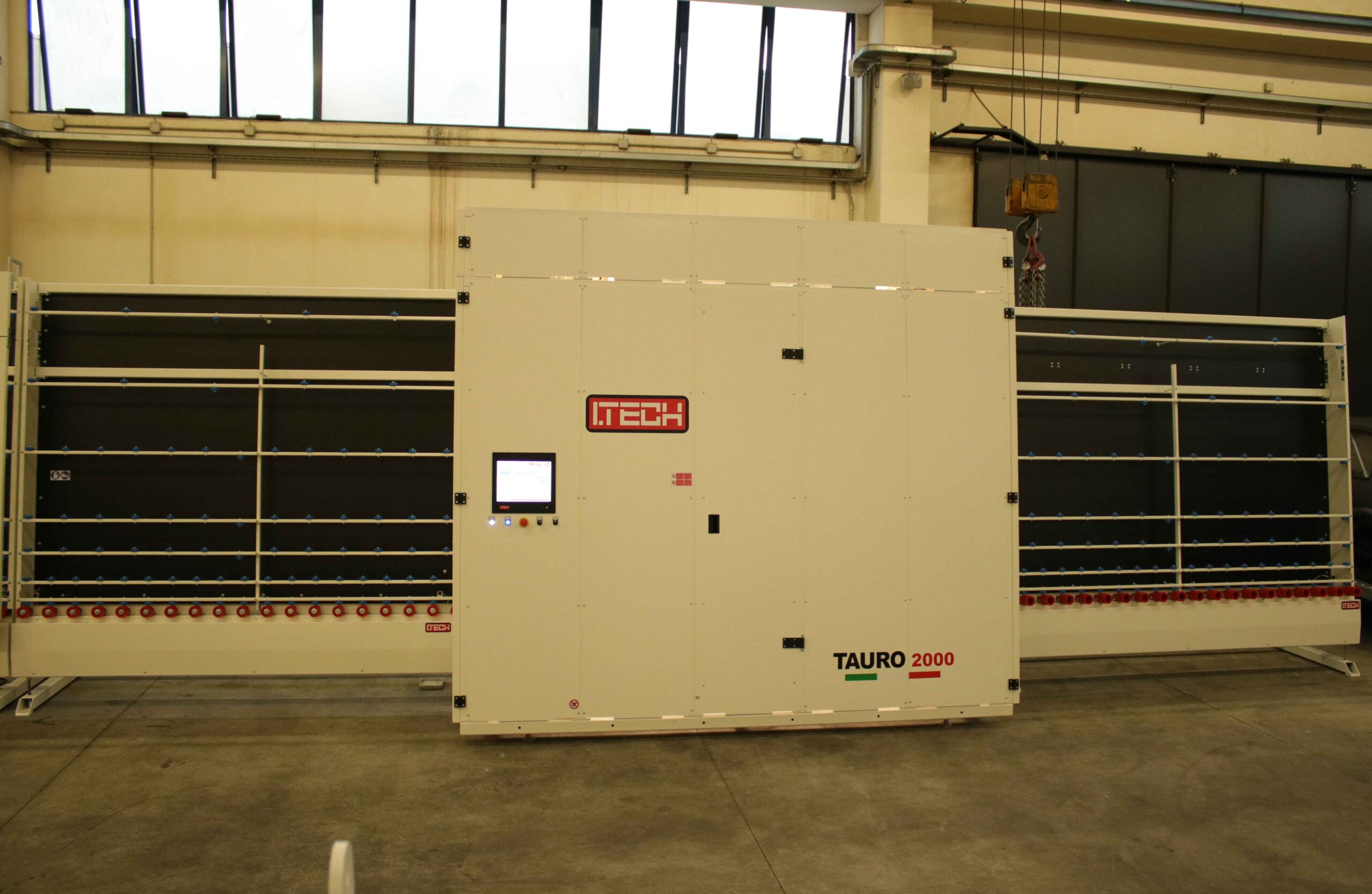

Prensa TAURO con gas

Prensa de paneles TAURO para unidades de doble y triple acristalamiento, con llenado automático de gas.

Consultar este equipo ↗Ver documentación ↓

Prensa TAURO con gas · Instalación y configuración — Prensa TAURO con gas1 / 3

Formato mínimo de vidrio: L400 mm × H200 mm
Formato máximo de vidrio: L3000 mm × H2500 mm (longitud variable bajo pedido, hasta 4 metros)
Espesor máximo: 60 mm (hasta 80 mm bajo pedido)

En tu trabajo

Ensamblar el vidrio y llenar la cámara de gas.

Prensa TAURO para unidades de vidrio aislante dobles y triples.
Versión con inyección de gas integrada.

El formato, el espesor y el equipamiento se concretan para la versión solicitada. La ejecución electromecánica del catálogo tiene prestaciones diferentes de la ficha web.

Conoce cómo trabaja

La tecnología, al detalle.

Reconocimiento del vidrio

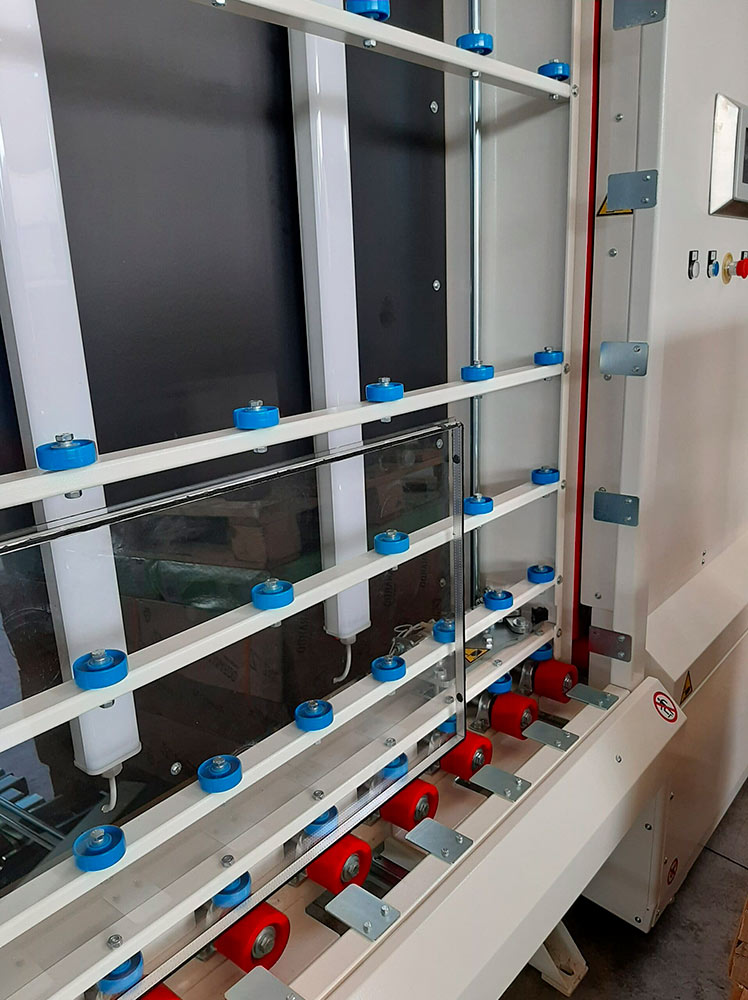

Los sensores detectan las dimensiones de la unidad para gestionar el ensamblaje. El plano móvil sujeta la hoja mediante ventosas durante el prensado.

Sujeción por vacío

La bomba de vacío alimenta la sujeción del vidrio. En la versión con soporte central, este elemento mantiene alineada la hoja intermedia durante el triple acristalamiento.

Llenado de gas

El sistema de inyección distribuye el gas durante el ciclo. El control permite gestionar las recetas de llenado y coordinar la operación con el prensado.

Control del ciclo

El PLC y la pantalla táctil reúnen los ajustes de producción. Los ciclos se repiten según la composición de la unidad y el equipamiento de la prensa.

Formas y unidades escalonadas

La máquina permite trabajar con formas y unidades estructurales según la configuración. Los posicionadores y las opciones de apoyo se eligen para la geometría que se desea fabricar.

Integración en la línea

Los transportadores de entrada y salida enlazan la prensa con el resto del proceso. El ciclo en dos etapas para longitudes superiores a la estándar se ofrece como opción.

ITECH · Prensa TAURO con gas

Datos técnicos.

Formato mínimo de vidrio: L400 mm × H200 mm
Formato máximo de vidrio: L3000 mm × H2500 mm (longitud variable bajo pedido, hasta 4 metros)
Espesor máximo: 60 mm (hasta 80 mm bajo pedido)
Velocidad de transporte: 28 m/min
Llenado de gas: Más del 90%
Prensado de triple acristalamiento: Sí (con soporte de la hoja central)
Prensado de formas: Sí
Prensado de unidades estructurales: Sí (estándar: dos lados; opcional: todos los lados)
Potencia publicada: 4,5 kW
Tensión: 400 V – 50 Hz, 3 fases + tierra + neutro
Carga máxima: 120 kg /m lineal
Altura de transporte del vidrio: 650 mm (±50 mm) (altura ajustable según requisitos)

La ficha web consultada el 29/09/2026 indica 28 m/min, 60 mm y 120 kg/m lineal. El catálogo local de enero de 2026 presenta la prensa electromecánica de 34 m/min, 80 mm y 250 kg, con o sin gas. Son referencias de versión que deben concretarse en la oferta.

Preparar tu equipo

Equipamiento y configuración.

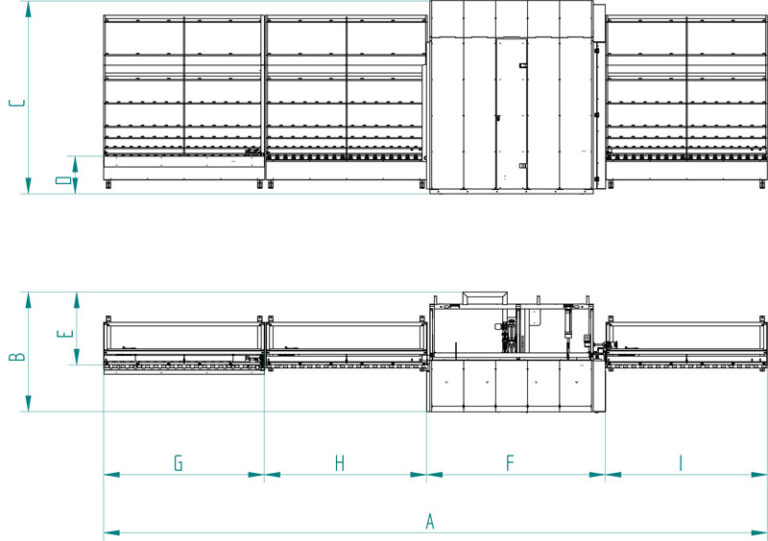

Dimensiones de la ficha web · mm
Altura / versión	A	B	C	D	E	F	G	H
H1600	12050	2200	2600	600	1340	3200	2950	2950
H2000	12050	2200	3000	600	1340	3200	2950	2950
H2500	12050	2200	3500	600	1340	3200	2950	2950

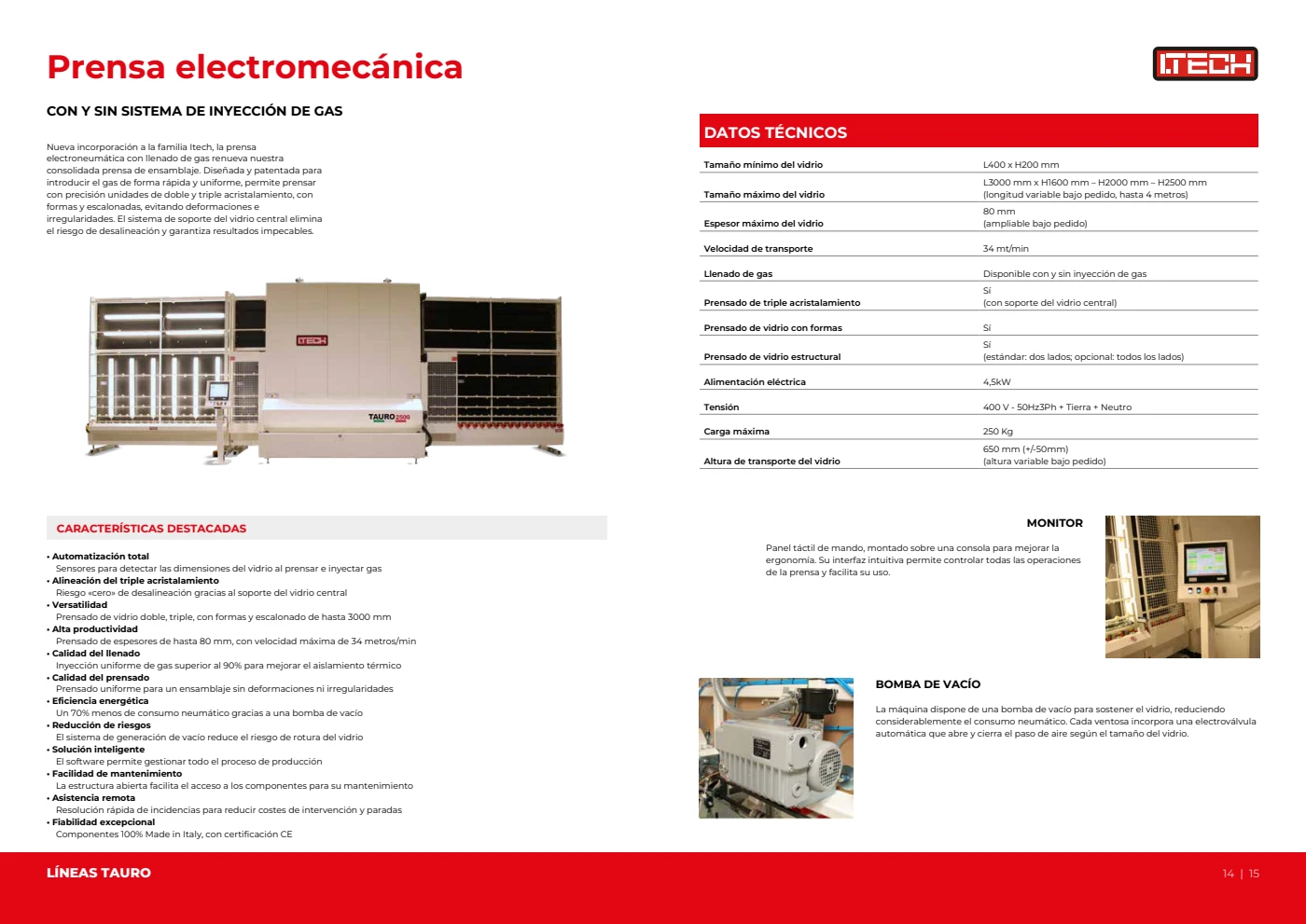

Prensa electromecánica · catálogo de enero de 2026, página PDF 8
Característica	Configuración del catálogo
Formato mínimo	400 × 200 mm
Formato estándar	3.000 × 1.600 / 2.000 / 2.500 mm
Longitud bajo pedido	Hasta 4.000 mm
Espesor máximo	80 mm (ampliable bajo pedido)
Transporte	34 m/min
Carga máxima	250 kg
Potencia	4,5 kW
Llenado de gas	Versión con o sin gas
Triple acristalamiento	Sí, con soporte central
Formas	Sí
Vidrio estructural	Dos lados estándar; todos los lados opcional
Alimentación	400 V · 50 Hz · 3 fases + tierra + neutro
Altura de transporte	650 ±50 mm, adaptable bajo pedido

Opcionales y configuración

Posicionadores electromecánicos para adaptar el ensamblaje a unidades estructurales.
Prensado en dos etapas para trabajar longitudes superiores a las de un ciclo estándar.
Impresión de etiquetas para identificar las unidades producidas.
Transportadores auxiliares, basculantes o angulares según el recorrido de la línea.
Iluminación LED para la revisión del vidrio.
La ejecución electromecánica del catálogo se confirma con sus capacidades específicas.

Dimensiones y montaje
