Apoyo del marco
La estructura fija incorpora anclajes deslizantes. Las anillas revestidas de poliuretano están diseñadas para limitar el contacto que pueda afectar al butilo.
ITECH · Preparación de perfiles ↗

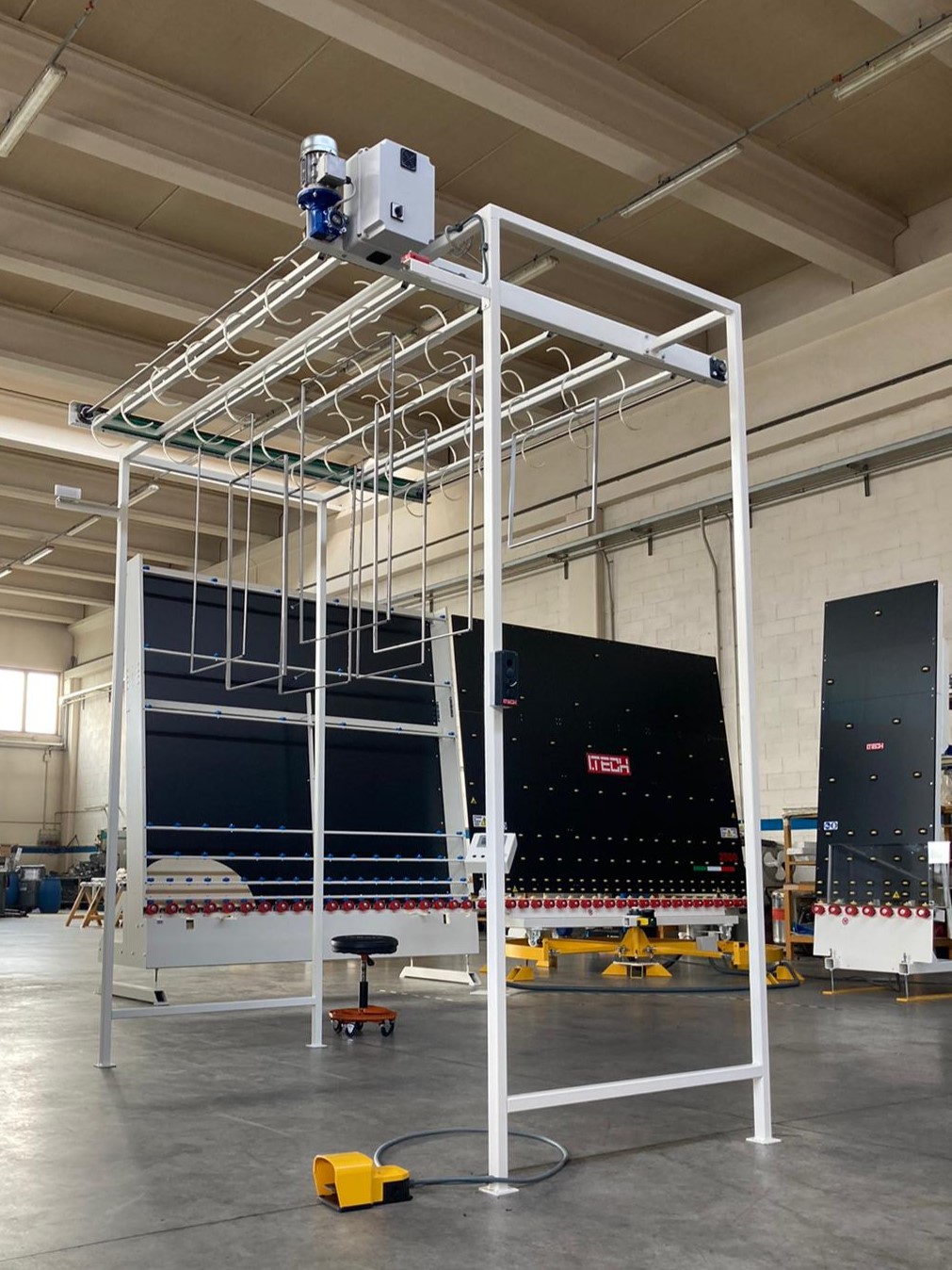

IT131 · Transportador aéreo de marcos
Transportador motorizado para almacenar y desplazar marcos separadores antes de su montaje.
- Tamaño mínimo del marco
- 100 mm × 200 mm
- Tamaño máximo del marco
- 2600 mm × 2000 mm
- Longitud
- 1200 mm
En tu trabajo
Tener los marcos preparados antes del montaje.
- Almacenamiento y transporte aéreo de marcos separadores.
- Alimentación de la zona de montaje del perfil sobre el vidrio.
El transportador organiza los marcos entre su preparación y su colocación. Puede accionarse mediante pedal o panel, o funcionar con detección automática.
Conoce cómo trabaja
La tecnología, al detalle.

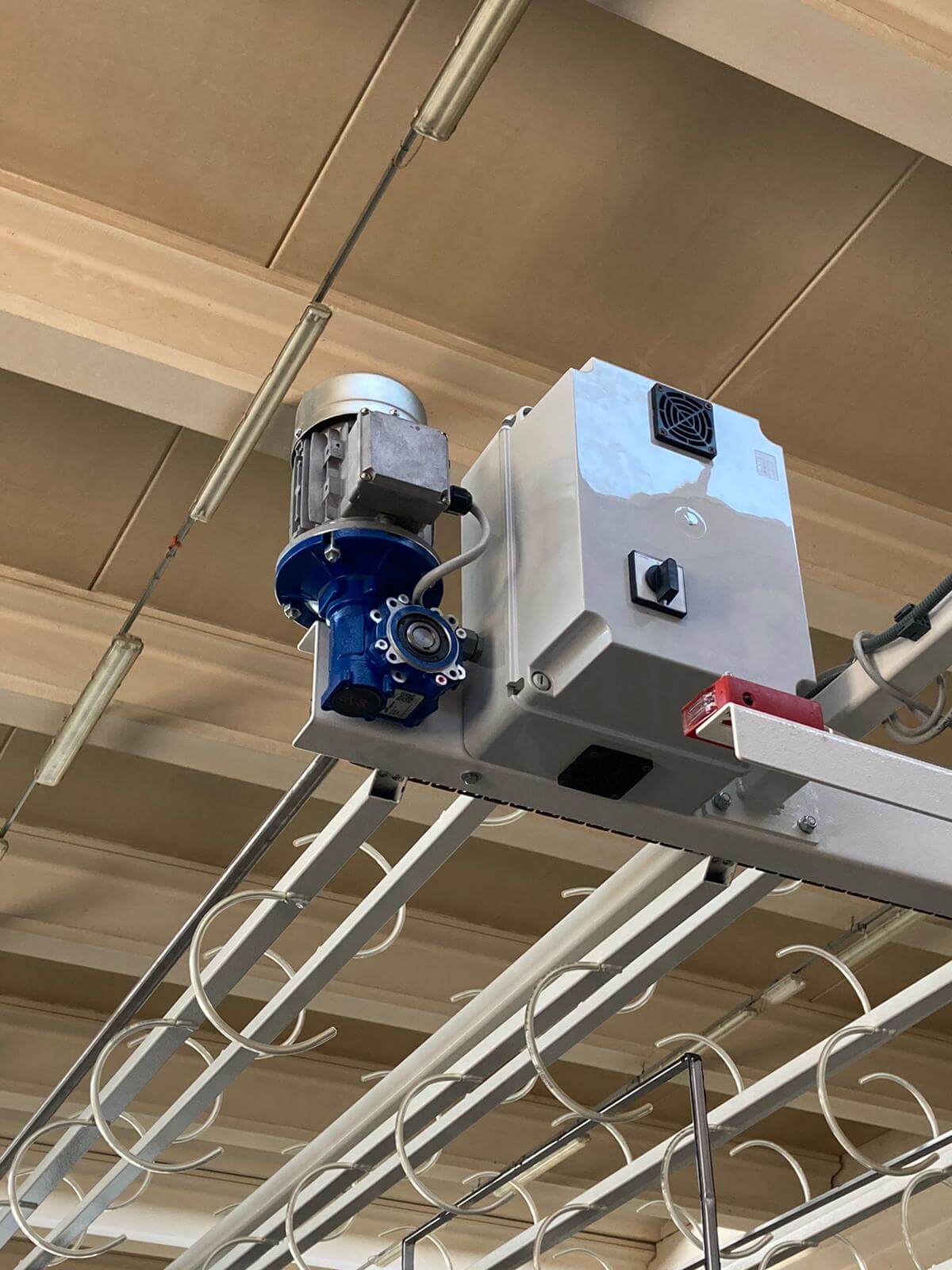

Mando manual o automático
El operario puede controlar el avance con pedal o panel. El modo automático utiliza un sensor óptico para gestionar el movimiento.
Guías sin lubricación
Las cadenas se desplazan sobre guías que no necesitan lubricación. La disposición aérea mantiene disponibles los marcos para su paso a la estación de montaje.
Demostraciones del equipo
El trabajo, en vídeo.

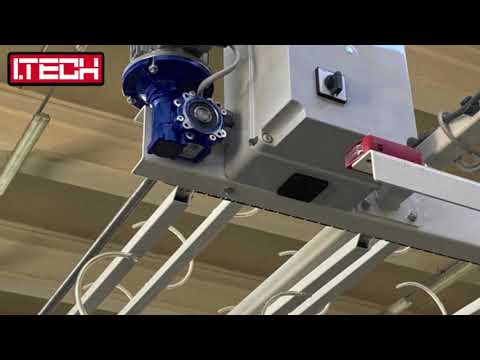

Almacén motorizado de marcos
Vídeo del canal oficial ITECH. La ejecución y sus accesorios se identifican en la demostración; consultar la configuración de la oferta.
Ver en YouTube ↗ITECH · IT131 · Transportador aéreo de marcos
Datos técnicos.
- Tamaño mínimo del marco
- 100 mm × 200 mm
- Tamaño máximo del marco
- 2600 mm × 2000 mm
- Longitud
- 1200 mm
- Anchura
- 290 mm
- Altura
- 2800 mm
- Peso
- 180 kg
Las medidas generales de la web (1.200 × 290 × 2.800 mm) difieren de las cotas A–D del plano. Confirmar la ejecución y disposición requerida.
Preparar tu equipo
Equipamiento y configuración.
| Altura / versión | A | B | C | D |
|---|---|---|---|---|
| Configuración publicada | 2860 | 2050 | 3160 | 2700 |

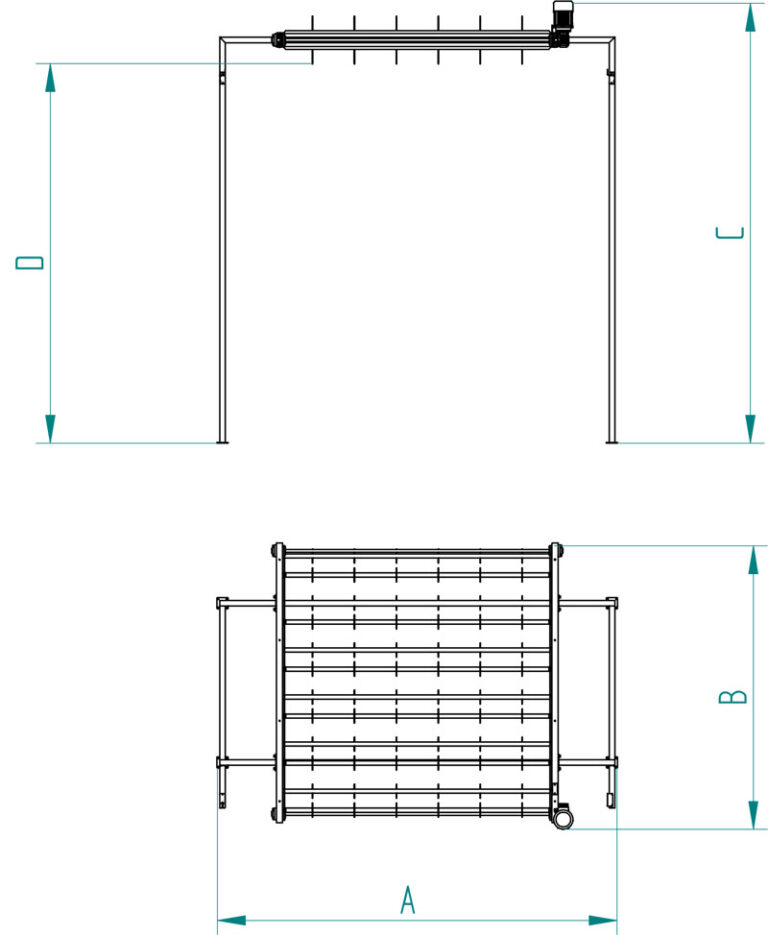

Dimensiones y montaje
Planos del fabricante.
Las letras de los planos corresponden a la tabla dimensional publicada. Imágenes originales ampliables; las cifras se ofrecen también como texto.
Documentación de ITECH
Catálogos y fichas.
PDF · 19 páginas

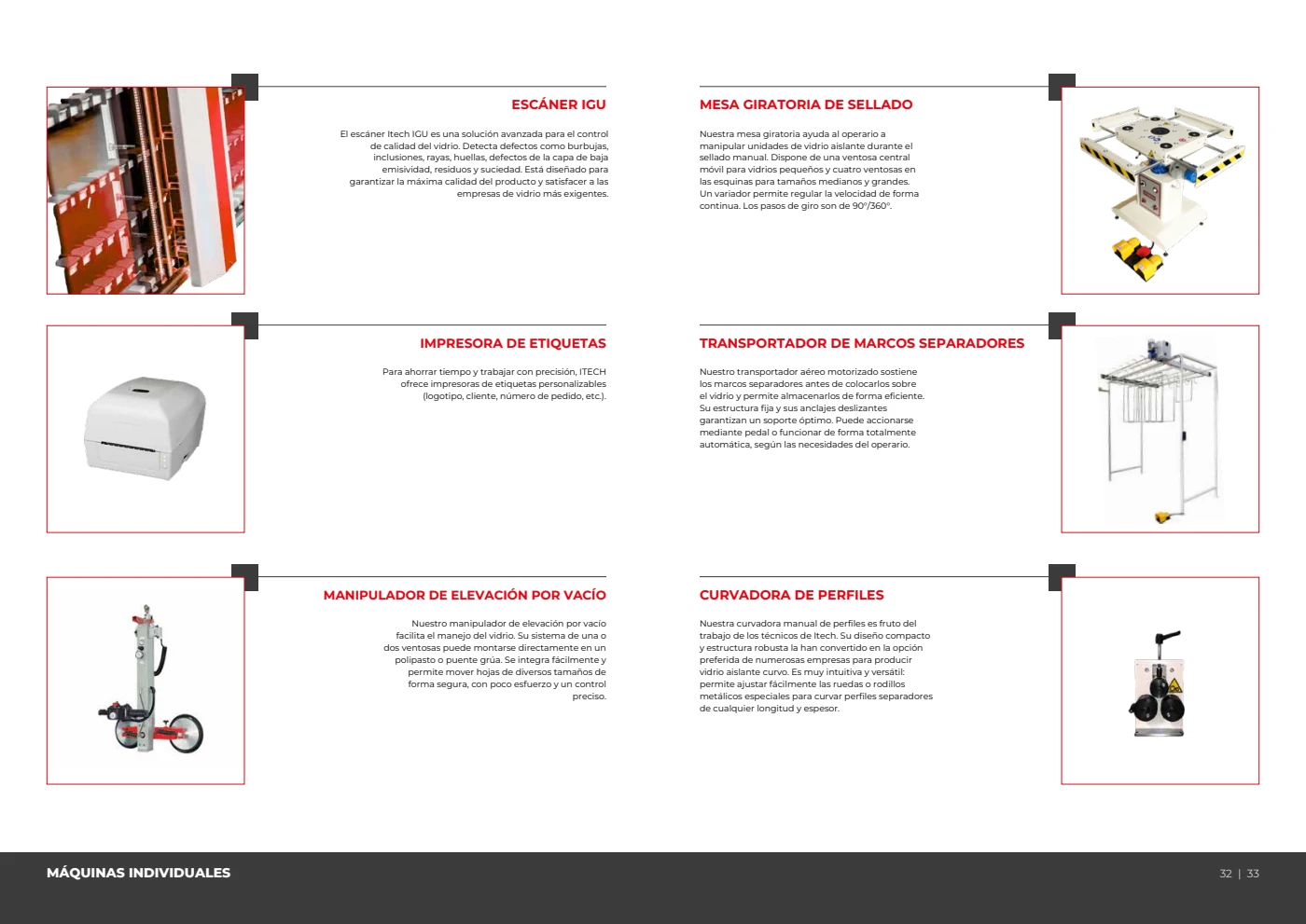

Catálogo general ITECH en español
Página 17 del PDF · Catálogo completo en español.
Web oficial · ITECH
IT131 · Transportador aéreo de marcos · Información del fabricante
Características, configuración y datos publicados por ITECH.
Consultar fuente ↗ITECH
