Basculación controlada
Un cilindro inclina la mesa hasta 30°. El cambio de posición favorece el desplazamiento del desecante a lo largo del perfil.
ITECH · Preparación de perfiles ↗

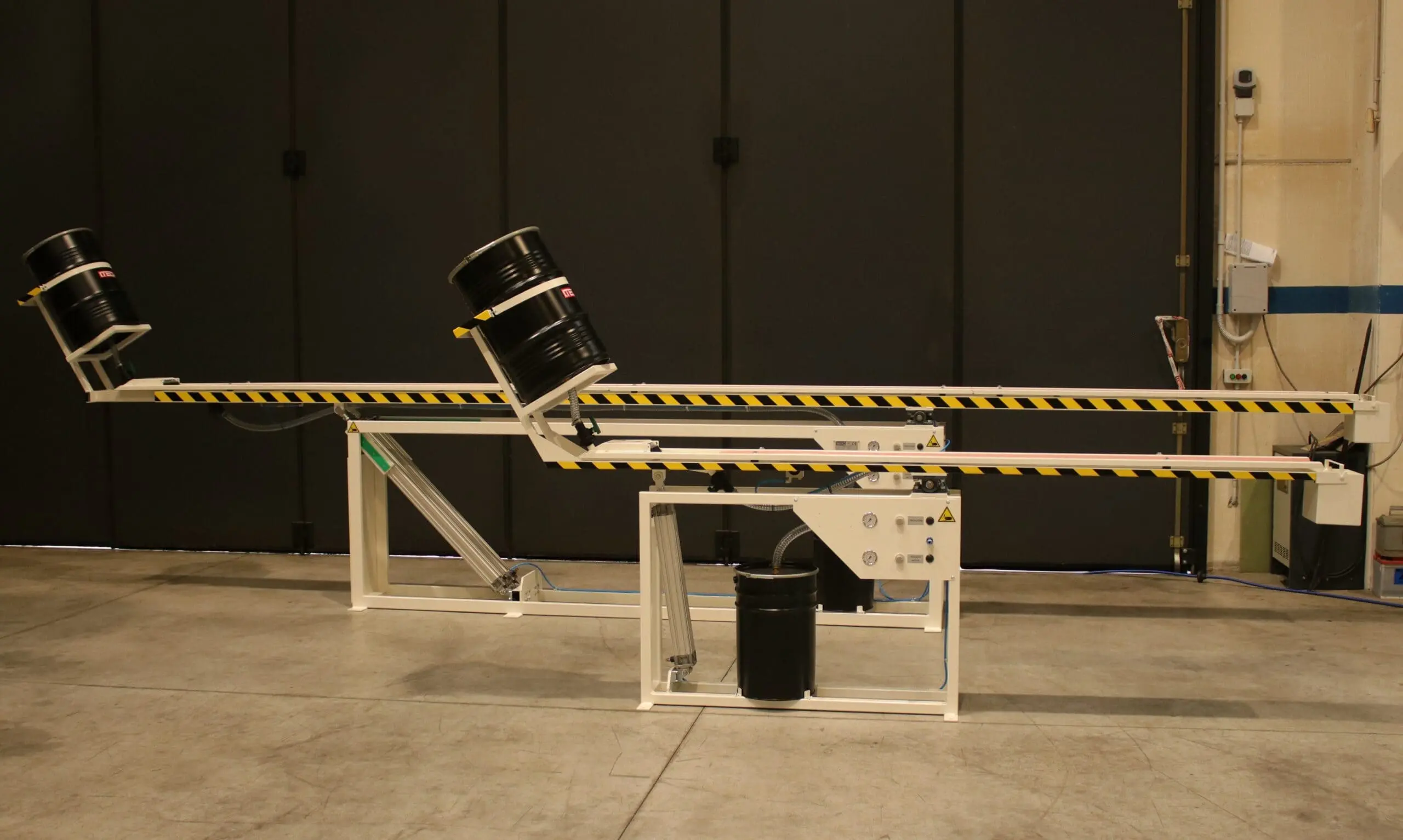

IT117B-3 · Cargador basculante
Cargador de desecante con mesa basculante para colocar los perfiles horizontalmente antes del llenado.
- Longitud máxima de perfil
- 2600 mm (con recipiente extraíble instalado)
- Depósito de desecante
- 60 l
- Longitud total
- 3400 mm
En tu trabajo
Cargar en horizontal y completar el llenado al inclinar.
- Introducción de desecante en perfiles separadores de vidrio aislante.
- Mesa basculante para facilitar la colocación de los perfiles antes del llenado.
El operario coloca los perfiles con la mesa horizontal y acciona la inclinación cuando están preparados. La vibración ayuda a distribuir el material en su interior.
Conoce cómo trabaja
La tecnología, al detalle.
Depósito y vibración
El depósito superior de 60 litros dispone de tapa. El vibrador ayuda a que el material avance y se deposite de forma uniforme.
Recuperación del material
La bandeja de recogida y la doble hilera de cepillos en la salida ayudan a limitar las pérdidas al introducir y retirar los perfiles.
ITECH · IT117B-3 · Cargador basculante
Datos técnicos.
- Longitud máxima de perfil
- 2600 mm (con recipiente extraíble instalado)
- Depósito de desecante
- 60 l
- Longitud total
- 3400 mm
- Longitud de la superficie inclinada
- 2460 mm
- Anchura total
- 460 mm
- Ancho de la superficie inclinada
- 156 mm
- Altura
- 2500 mm
- Ángulo máximo de basculación
- 30°
- Presión neumática
- 6 bar
- Peso
- 100 kg
Preparar tu equipo
Equipamiento y configuración.
Opcionales y configuración
- Resistencia de calentamiento del depósito como opción para conservar las condiciones del desecante.
Documentación de ITECH
Catálogos y fichas.
PDF · 19 páginas
Catálogo general ITECH en español
Página 16 del PDF · Catálogo completo en español.
Web oficial · ITECH
IT117B-3 · Cargador basculante · Información del fabricante
Características, configuración y datos publicados por ITECH.
Consultar fuente ↗ITECH
