IT115C CAMPAGNOLA

Cortadora de dos discos para perfiles separadores de aluminio, acero inoxidable, acero y plástico.

Consultar este equipo ↗Ver documentación ↓

IT115C CAMPAGNOLA · Instalación y configuración — IT115C CAMPAGNOLA1 / 4

Longitud mínima de perfil: 170 mm sin suplemento, 60 mm con suplemento
Longitud máxima de perfil: 4000 mm (variable bajo pedido)
Anchura máxima de corte: 95 mm

En tu trabajo

Preparar los perfiles según el trabajo del día.

Corte de separadores de aluminio, acero inoxidable y plástico.
Procesamiento de perfiles para cuadrículas decorativas tipo inglés con la configuración correspondiente.

El sistema de dos discos permite cambiar el modo de corte según el material. El control admite tanto trabajos repetitivos como medidas no uniformes.

Conoce cómo trabaja

La tecnología, al detalle.

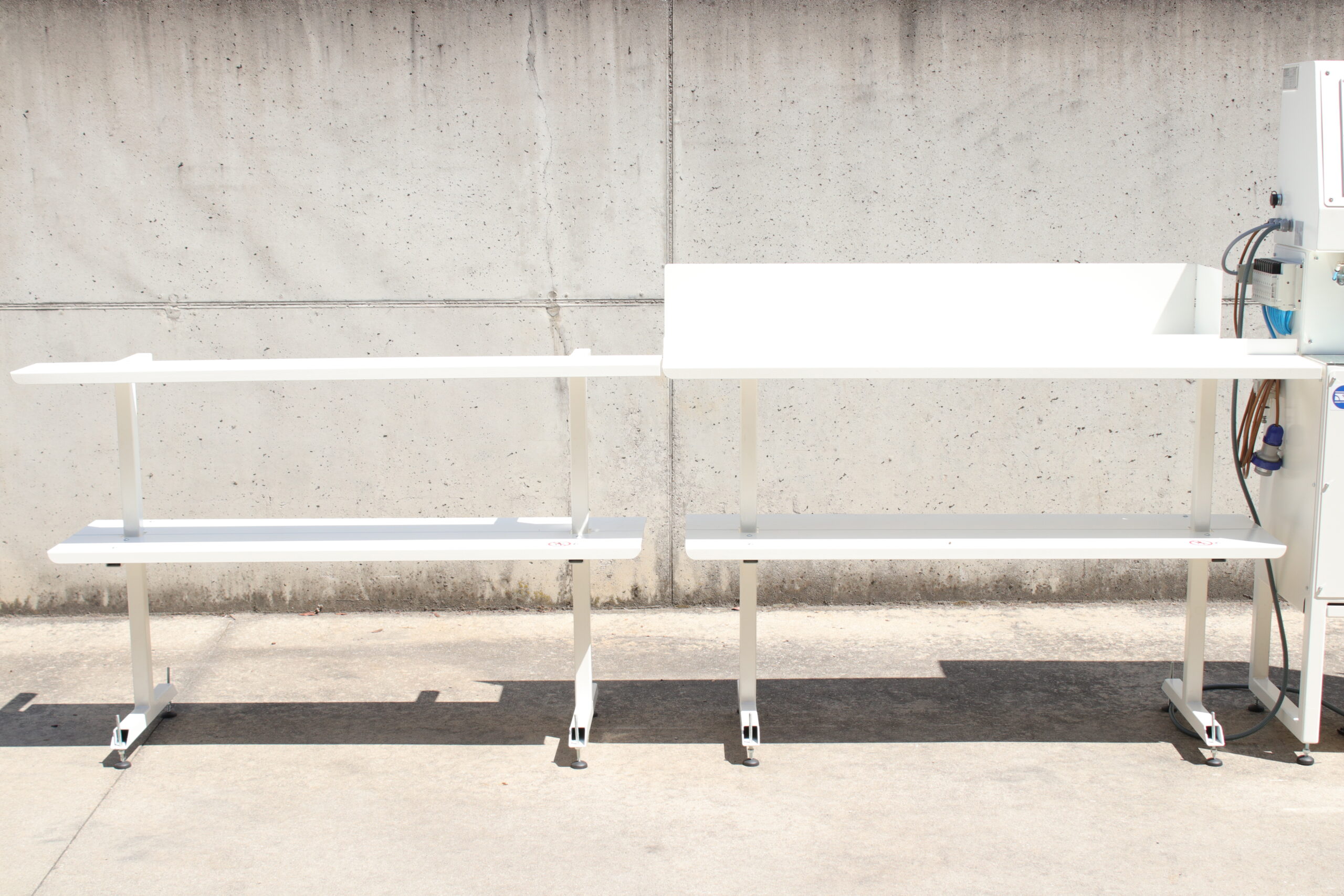

CAMPAGNOLA · Equipo y apoyos de perfiles

Dos discos de corte

Dispone de herramientas separadas para acero y para aluminio o plástico. El accionamiento neumático y la lubricación por aire y aceite acompañan la operación de corte.

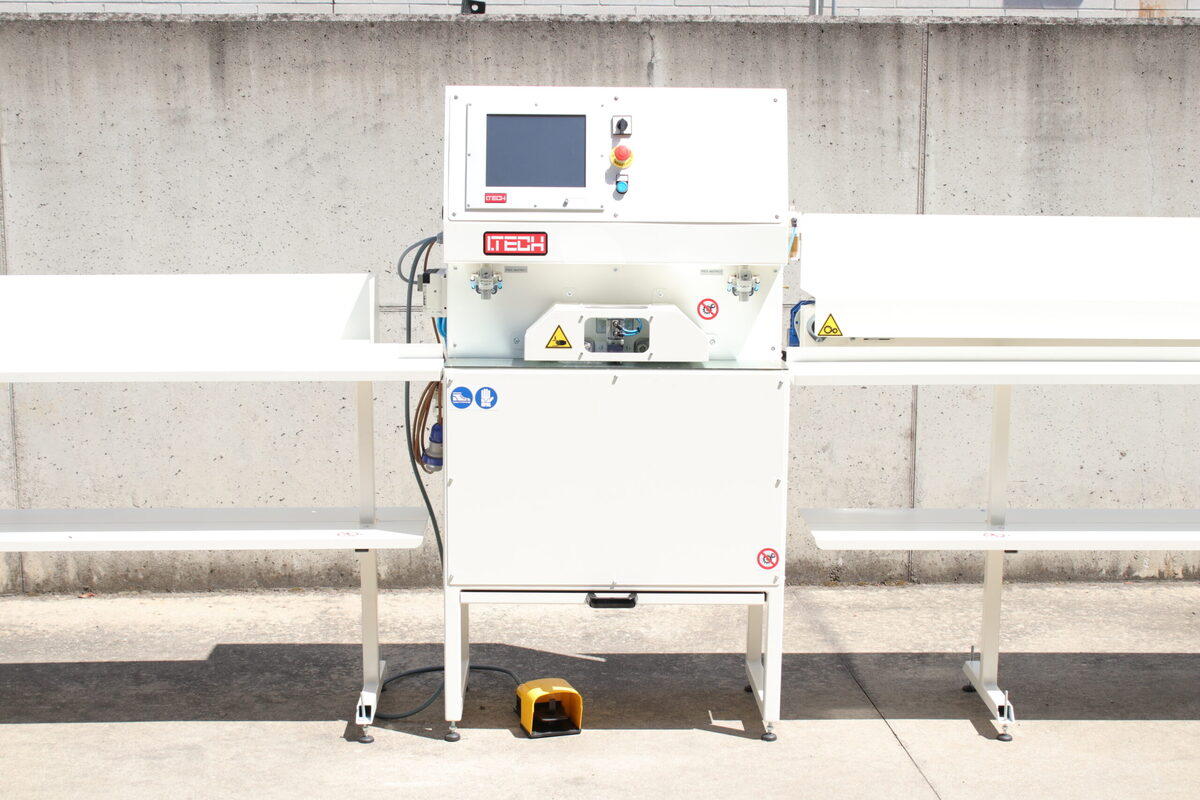

CAMPAGNOLA · Puesto de control y posicionado

Posicionado motorizado

El eje con motor sin escobillas y las cintas opuestas gestionan el avance del perfil. La mordaza permite sujetar el material durante el trabajo.

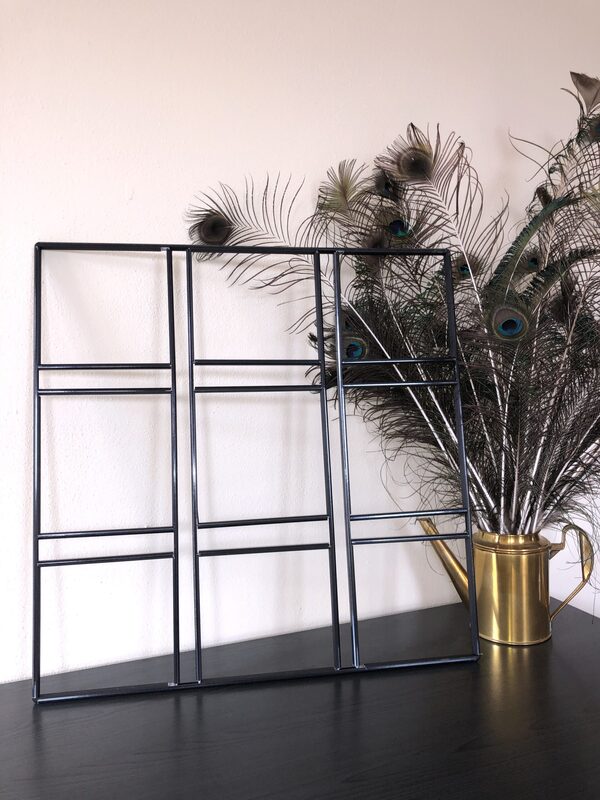

CAMPAGNOLA · Ejemplo de cuadrícula decorativa

Perfiles decorativos

La configuración CAMPAGNOLA permite preparar perfiles para cuadrículas tipo inglés. Las herramientas y los apoyos se adaptan al trabajo que se va a realizar.

Modo automático

El operario introduce las dimensiones exteriores y la cantidad de marcos. El control calcula las piezas necesarias y organiza los cortes.

Trabajo semiautomático

Para marcos con medidas no uniformes, el modo semiautomático permite ajustar las distancias de trabajo.

Lista de producción

La conexión con la gestión de pedidos permite mostrar la lista de trabajo y contar las piezas terminadas desde el panel. La integración se define con el sistema de la empresa.

Demostraciones del equipo

El trabajo, en vídeo.

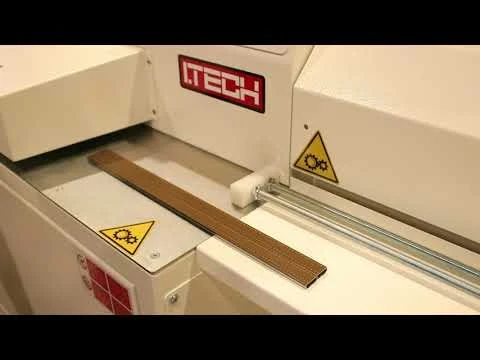

Cortadora de perfiles de dos discos

Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.

Ver en YouTube ↗

ITECH · IT115C CAMPAGNOLA

Datos técnicos.

Longitud mínima de perfil: 170 mm sin suplemento, 60 mm con suplemento
Longitud máxima de perfil: 4000 mm (variable bajo pedido)
Anchura máxima de corte: 95 mm
Altura máxima de corte: 15 mm
Discos de corte: N°2 discos
Motorización: motores de husillo de velocidad variable
Avance para cuadrícula tipo inglés: 4 cintas opuestas con motores brushless
Bloqueo de perfil: automático, controlado por motor brushless
Longitud: 6500 mm + 1500 mm brazo móvil
Anchura: 650 mm
Altura: 1500 mm
Alimentación: 220 V 50 Hz
Altura de transporte del vidrio: ± 960 mm
Peso: 80 kg – 100 kg

Los datos corresponden a las configuraciones publicadas por ITECH. Formato, equipamiento y suministros se concretan para la instalación solicitada.

Preparar tu equipo

Equipamiento y configuración.

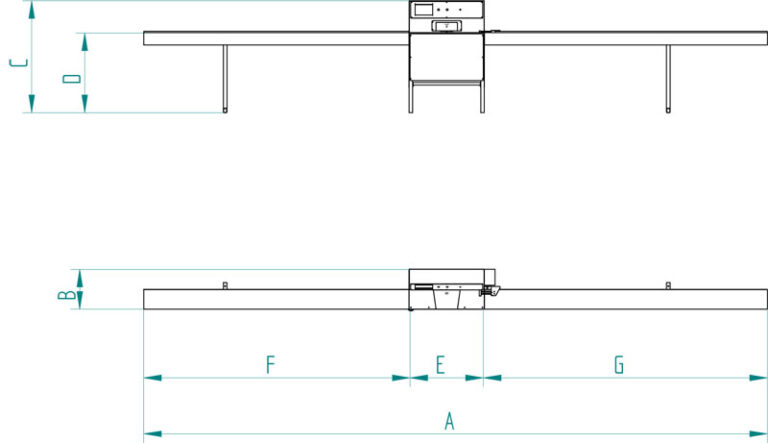

Dimensiones de la ficha web · mm
Altura / versión	A	B	C	D	E	F	G
2 discos	7020	457	1260	920	820	3000	3200

Opcionales y configuración

Integración con la gestión de pedidos para recibir y visualizar la lista de trabajo.
Brazos laterales adaptados a la longitud del perfil y al espacio disponible.

Dimensiones y montaje
