Rodillos regulables
Los rodillos de acero tratado permiten ajustar la trayectoria del perfil. Los tornillos de bloqueo mantienen la regulación elegida durante el trabajo.
ITECH · Preparación de perfiles ↗
IT122 · Curvadora manual
Curvadora manual de perfiles separadores para fabricar unidades de vidrio aislante curvas.
- Radio mínimo de curvatura
- 55 mm – 60 mm
- Longitud
- 180 mm
- Anchura
- 210 mm (sin incluir la manivela)
En tu trabajo
Dar forma al separador para vidrio aislante curvo.
- Curvado manual de perfiles separadores.
- Preparación de marcos curvos mediante rodillos regulables.
La regulación se realiza para el perfil y el radio que requiere el trabajo. El radio mínimo publicado se refiere a un perfil concreto, no a cualquier material o sección.
Conoce cómo trabaja
La tecnología, al detalle.
Transmisión manual
El accionamiento mediante cadena transmite el movimiento a los rodillos. El operario controla el avance del perfil y la preparación de la curvatura.
Formato compacto
La estructura concentra el sistema de curvado en un equipo de sobremesa. La sección del perfil y el radio solicitado se comprueban antes de definir el trabajo.
ITECH · IT122 · Curvadora manual
Datos técnicos.
- Radio mínimo de curvatura
- 55 mm – 60 mm
- Longitud
- 180 mm
- Anchura
- 210 mm (sin incluir la manivela)
- Altura
- 380 mm
- Peso
- 17 kg
El radio mínimo de 55–60 mm corresponde a perfil de 8 mm. Las dimensiones generales y las letras A–C del plano difieren en la web; se conservan por separado para concretar la versión.
Preparar tu equipo
Equipamiento y configuración.
| Altura / versión | A | B | C |
|---|---|---|---|
| Configuración publicada | 190 | 265 | 375 |
Opciones y ejecución
- El radio mínimo de 55–60 mm se refiere a perfiles de 8 mm en la descripción del fabricante.

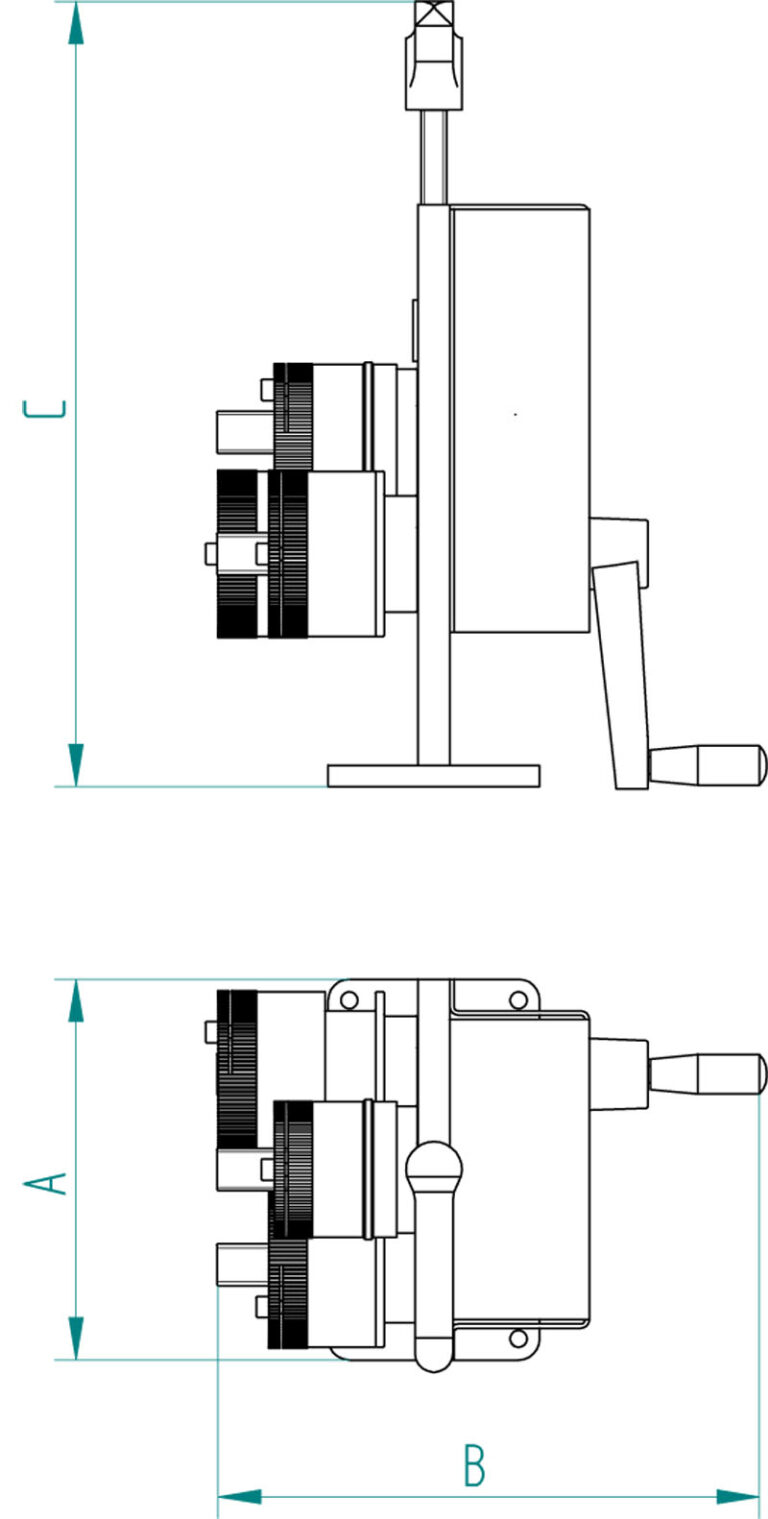

Dimensiones y montaje
Planos del fabricante.
Las letras de los planos corresponden a la tabla dimensional publicada. Imágenes originales ampliables; las cifras se ofrecen también como texto.
Documentación de ITECH
Catálogos y fichas.
PDF · 19 páginas
Catálogo general ITECH en español
Página 17 del PDF · Catálogo completo en español.
Web oficial · ITECH
IT122 · Curvadora manual · Información del fabricante
Características, configuración y datos publicados por ITECH.
Consultar fuente ↗ITECH
