Descenso por gravedad
El desecante baja desde el depósito superior hacia el perfil. La posición elevada del depósito permite aprovechar la gravedad durante el llenado.
ITECH · Preparación de perfiles ↗

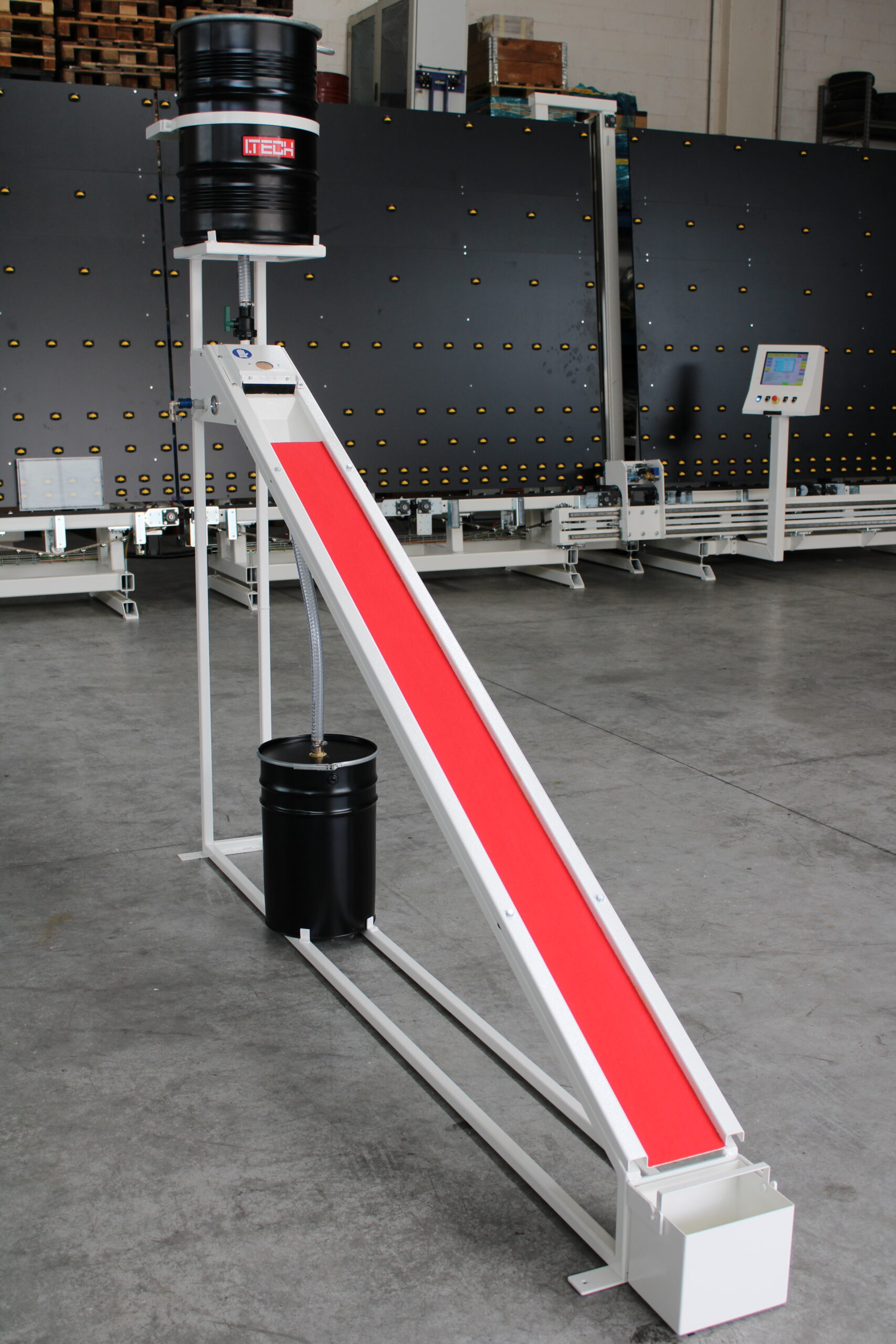

IT117 · Cargador manual de desecante
Cargador manual con depósito de 60 litros y vibración para rellenar perfiles de hasta 2.600 mm.
- Longitud máxima de perfil
- 2600 mm
- Depósito de desecante
- 60 l
- Longitud total
- 2700 mm
En tu trabajo
Preparar los separadores mediante llenado por gravedad.
- Carga manual de desecante en perfiles separadores para vidrio aislante.
- Sistema de depósito elevado y vibración para distribuir el material en el perfil.
Es una solución para trabajar con intervención directa del operario. La alimentación del depósito y el calentamiento se definen con el equipamiento elegido.
Conoce cómo trabaja
La tecnología, al detalle.
Vibración y guiado

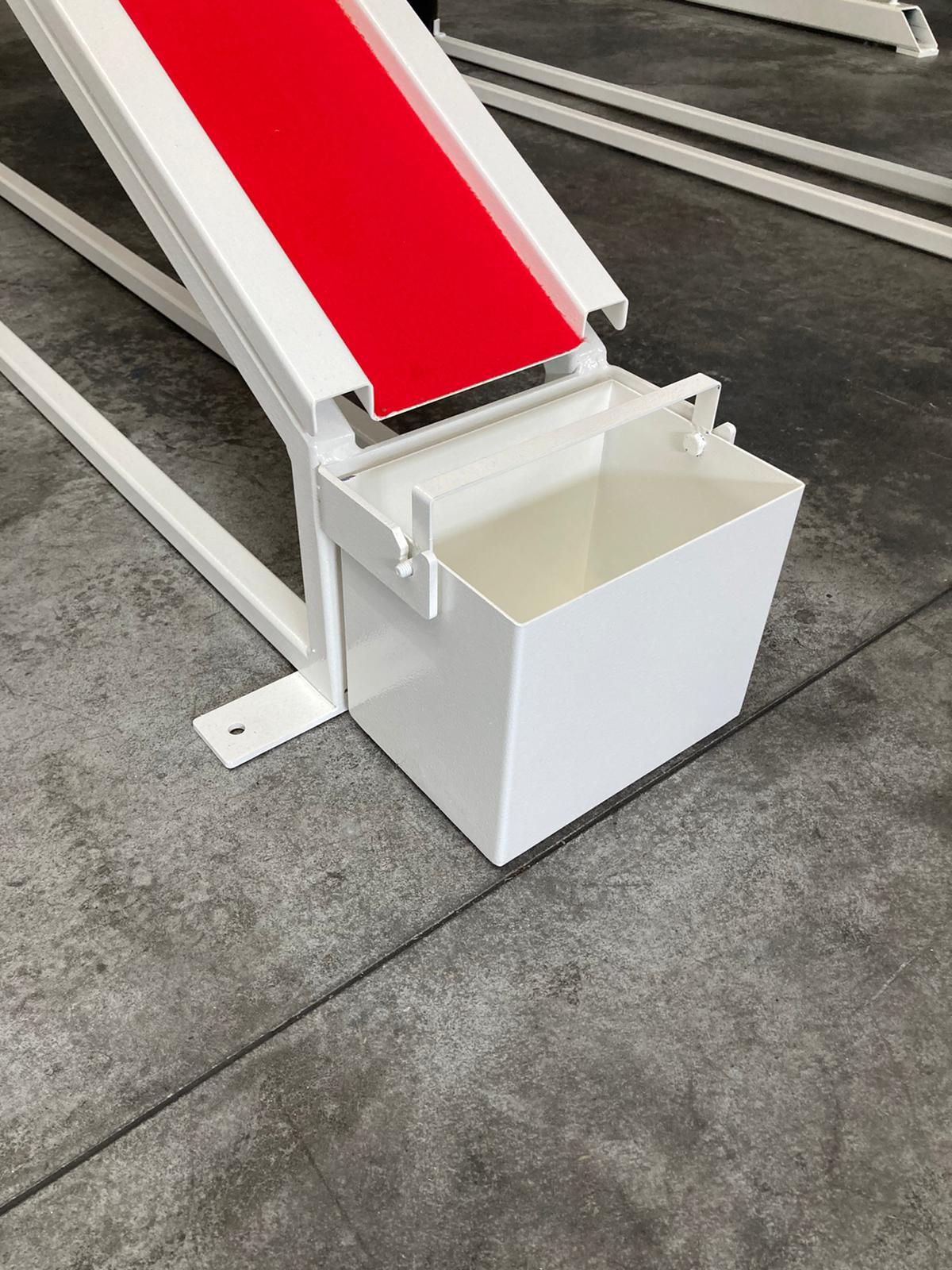

El vibrador ayuda a distribuir el material. Una doble hilera de cepillos guía la entrada del perfil y limita las pérdidas en la salida.
Conservación del desecante
El depósito dispone de tapa hermética. La resistencia de calentamiento figura como opción en la ficha web y se confirma al definir el equipo.
Alimentación desde el suelo
El cargador de vacío IT118 es opcional y permite trasladar el desecante desde un recipiente en el suelo al depósito superior.
Demostraciones del equipo
El trabajo, en vídeo.

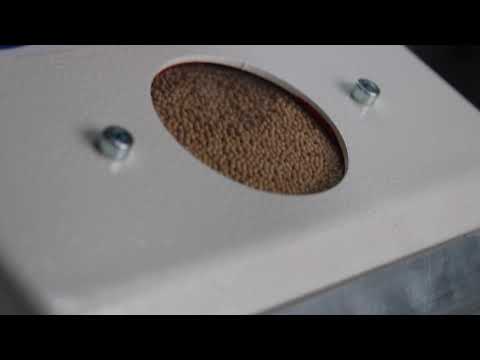

Cargador manual de desecante
Vídeo del canal oficial ITECH. La ejecución y sus accesorios se identifican en la demostración; consultar la configuración de la oferta.
Ver en YouTube ↗ITECH · IT117 · Cargador manual de desecante
Datos técnicos.
- Longitud máxima de perfil
- 2600 mm
- Depósito de desecante
- 60 l
- Longitud total
- 2700 mm
- Longitud de mesa basculante
- 2460 mm
- Anchura de mesa basculante
- 405 mm
- Cota adicional sin identificar en la web
- 156 mm
- Altura
- 2500 mm
- Ángulo de mesa
- 30°
- Presión neumática
- 6 bar
- Peso
- 100 kg
La web repite una etiqueta de anchura para 405 y 156 mm. Se conserva la segunda como cota sin identificar. Las medidas generales y las letras del plano se publican separadas, sin equipararlas.
Preparar tu equipo
Equipamiento y configuración.
| Altura / versión | A | B | C |
|---|---|---|---|
| Configuración publicada | 2680 | 380 | 2450 |
Opcionales y configuración
- Resistencia de calentamiento para el depósito.
- Cargador de vacío IT118 para alimentar el depósito superior desde el suelo.

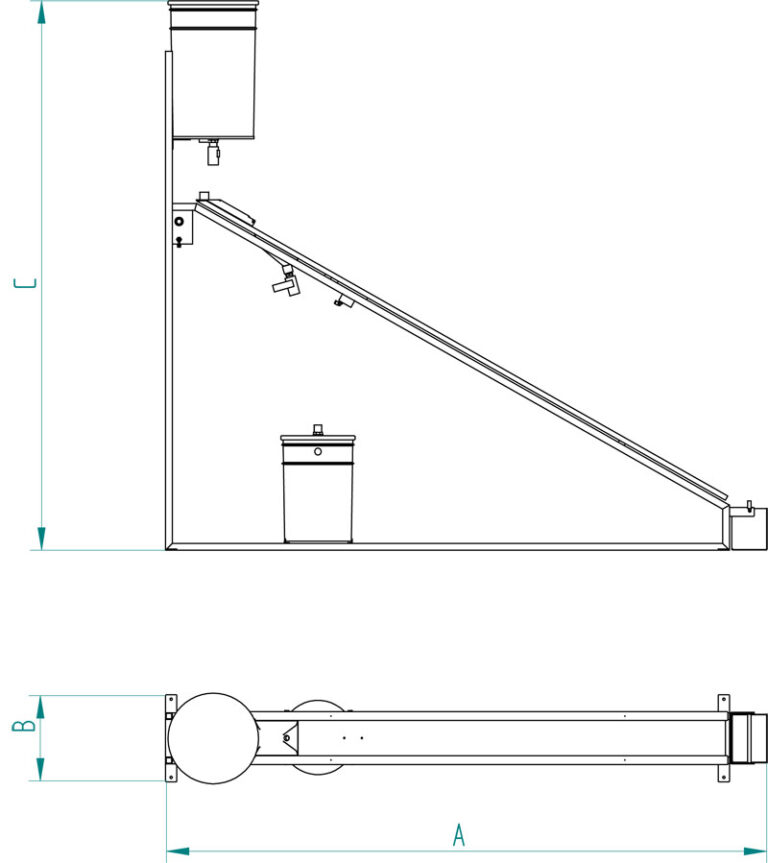

Dimensiones y montaje
Planos del fabricante.
Las letras de los planos corresponden a la tabla dimensional publicada. Imágenes originales ampliables; las cifras se ofrecen también como texto.
Documentación de ITECH
Catálogos y fichas.
PDF · 19 páginas
Catálogo general ITECH en español
Página 16 del PDF · Catálogo completo en español.
Web oficial · ITECH
IT117 · Cargador manual de desecante · Información del fabricante
Características, configuración y datos publicados por ITECH.
Consultar fuente ↗ITECH
