Motorreductor con freno
El accionamiento eléctrico gobierna la inclinación de la plataforma. El freno mantiene su posición cuando se interrumpe la alimentación.
ITECH · Transportadores ↗

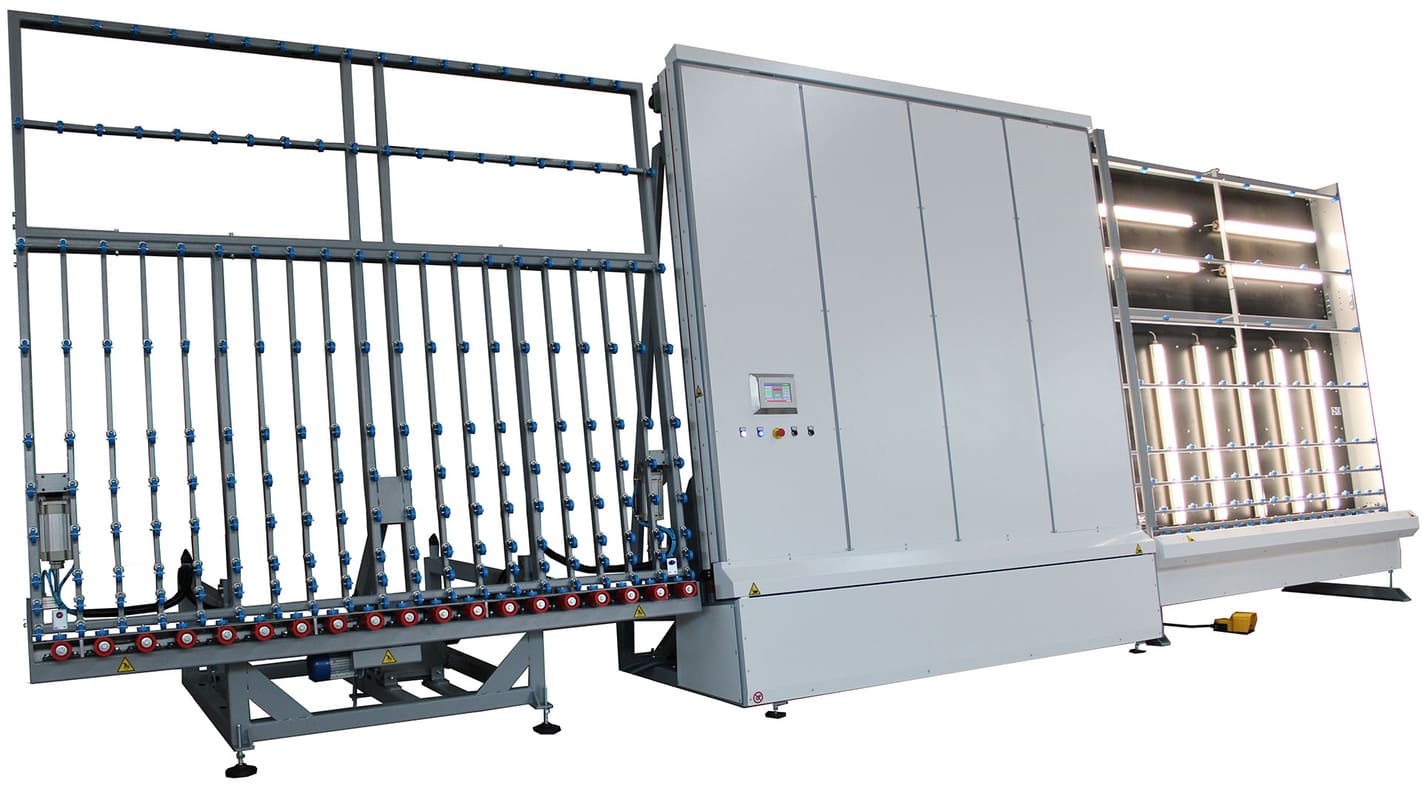

Transportador basculante electromecánico
Transportador con motorreductor autofrenante para bascular vidrio entre posición vertical y horizontal.
- Formato mínimo de vidrio
- L380 mm × H180 mm
- Formato máximo de vidrio
- L3000 mm × H2500 mm (mayor bajo pedido) “JUMBO” L6000 mm × H2500 mm
- Cota del plano horizontal (mm)
- 984 mm ±60 mm
En tu trabajo
Cambiar la orientación con accionamiento electromecánico.
- Basculación de hojas de vidrio y unidades de vidrio aislante entre vertical y horizontal.
- Transferencia entre operaciones de lavado, prensado, sellado y manipulación.
Esta ejecución utiliza un motorreductor eléctrico con freno. La selección se realiza con el formato del vidrio, los apoyos y el recorrido de la línea.
Conoce cómo trabaja
La tecnología, al detalle.
Plataforma regulable

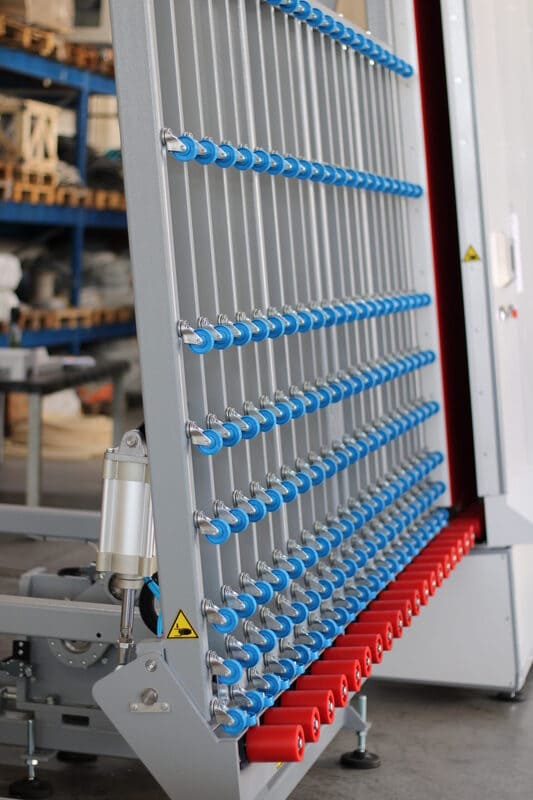

La plataforma permite ajuste horizontal para adaptar la transferencia. Los rodillos de poliuretano acompañan el vidrio durante el movimiento.
Apoyos y sujeción
La configuración puede incorporar rodillos de EPDM y ventosas para sujetar el vidrio en posición horizontal.
Manejo independiente o en línea
El equipo puede controlarse manualmente o desde una pantalla integrada con las máquinas de la instalación.
ITECH · Transportador basculante electromecánico
Datos técnicos.
- Formato mínimo de vidrio
- L380 mm × H180 mm
- Formato máximo de vidrio
- L3000 mm × H2500 mm (mayor bajo pedido) “JUMBO” L6000 mm × H2500 mm
- Cota del plano horizontal (mm)
- 984 mm ±60 mm
- Cota del plano vertical (mm)
- 650 mm ±60 mm
- Espesores de vidrio
- min 3 mm – max 80 mm
- Velocidad de transporte
- hasta 40 m/min
- Dimensiones en posición horizontal
- L3000 mm × 2850 mm × H1074 mm
- Dimensiones en posición vertical
- L3000 mm × 1800 mm × H3110 mm
- Estructura
- acero pintado
- Sistema de transporte
- rodillos de poliuretano
- Motores
- N° 1/2
- Sistema de elevación
- 1 sistema autofrenante sobre 1/2 reductores planetarios
- Sensores
- N°2/4
- Potencia publicada
- 4 kW
- Tensión
- 400 V – 50 Hz, 3 fases + tierra + neutro
- Peso
- 1000 kg
Las cotas 984 ±60 mm y 650 ±60 mm aparecen etiquetadas como carga en la web, pero están expresadas en milímetros; no representan una capacidad en kg. La designación ITBR/ITTB del catálogo requiere confirmar correspondencia con esta ejecución electromecánica.
Preparar tu equipo
Equipamiento y configuración.
| Altura / versión | A | B | C | D | E |
|---|---|---|---|---|---|
| H2000 | 2950 | 1750 | 2620 | 600 | 1660 |
| H2500 | 2950 | 1750 | 3120 | 600 | 1660 |
| H3210 | 5950 | 1750 | 3830 | 600 | 1660 |
Opcionales y configuración
- Ventosas de sujeción para la posición horizontal.
- Rodillos de EPDM según la aplicación.
- Mando manual o control integrado en la línea.
Dimensiones y montaje
Planos del fabricante.

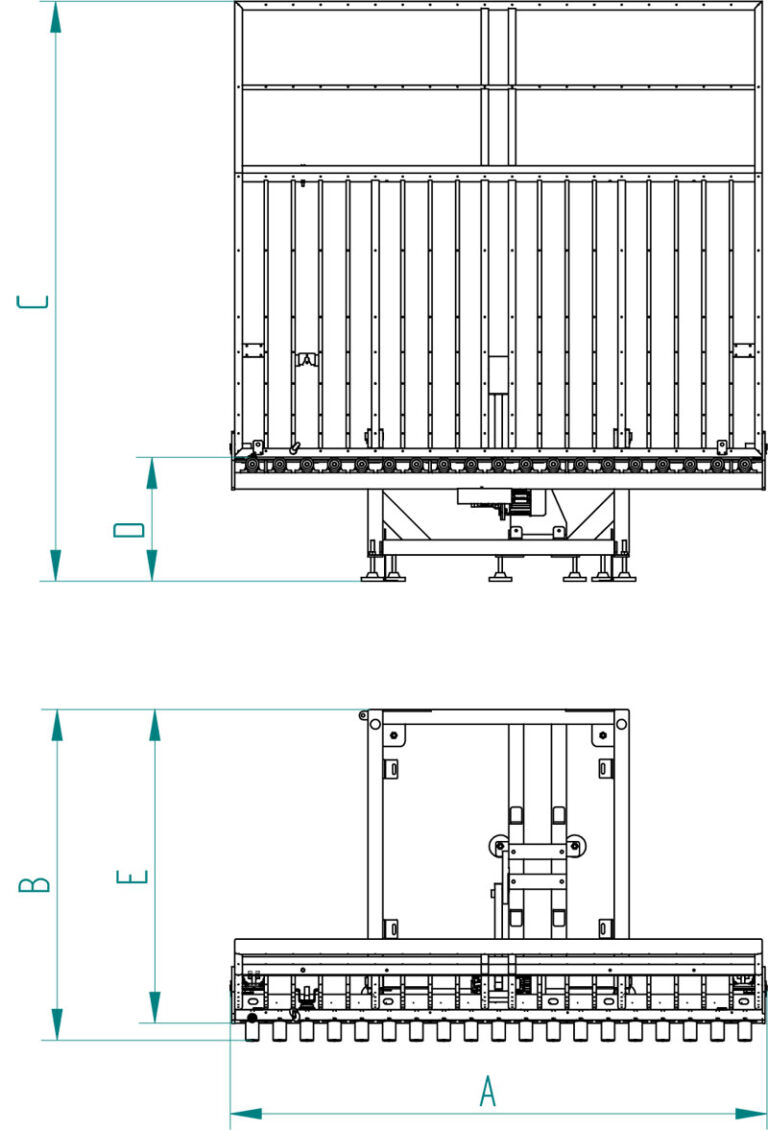

Las letras de los planos corresponden a la tabla dimensional publicada. Imágenes originales ampliables; las cifras se ofrecen también como texto.
Documentación de ITECH
Catálogos y fichas.
PDF · 19 páginas
Catálogo general ITECH en español
Página 18 del PDF · Catálogo completo en español.
Web oficial · ITECH
Transportador basculante electromecánico · Información del fabricante
Características, configuración y datos publicados por ITECH.
Consultar fuente ↗ITECH
