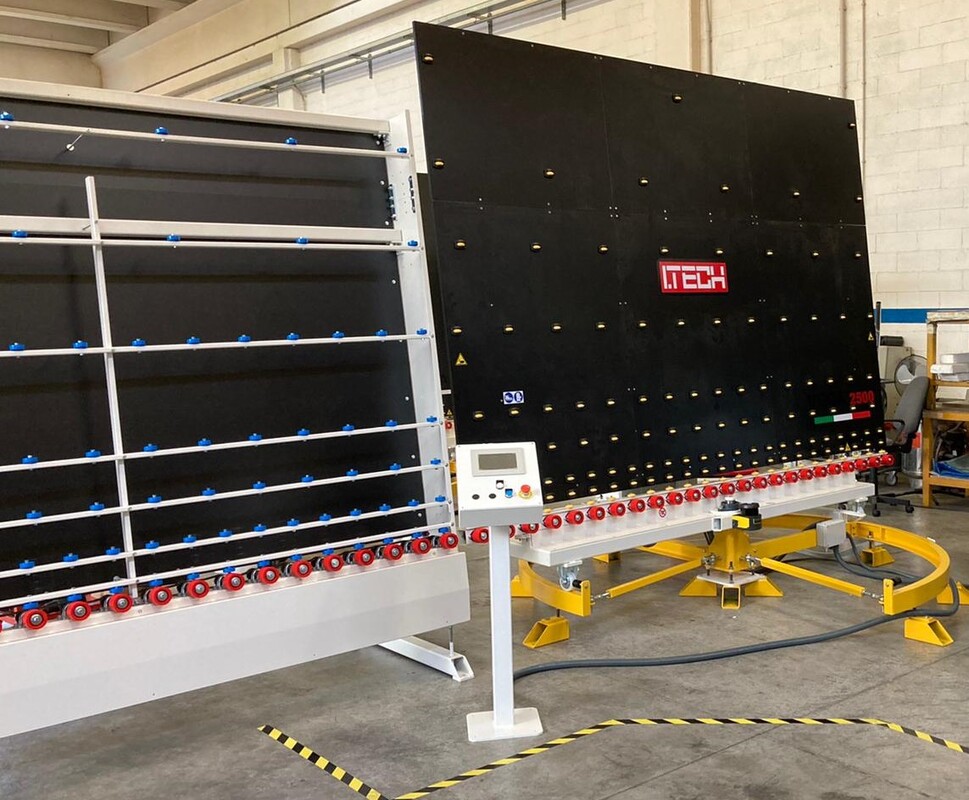

Giro y transferencia
El movimiento motorizado orienta el vidrio 90°. Los rodillos de poliuretano permiten enlazar el transporte con el tramo siguiente.
ITECH · Transportadores ↗
ITBA2500 · Transportador angular
Transportador para girar 90° hojas individuales o unidades de vidrio aislante dentro de la línea.
- Formato mínimo de vidrio
- L380 mm × H180 mm
- Formato máximo de vidrio
- L3500 mm × H2500 mm (+500 mm bajo pedido)
- Capacidad de carga de vidrio
- 250 kg
En tu trabajo
Girar el recorrido del vidrio dentro de la nave.
- Giro de 90° de hojas individuales y unidades de vidrio aislante.
- Conexión entre máquinas cuando el recorrido de producción necesita cambiar de dirección.
Puede situarse en la entrada, la salida o entre etapas. La distribución debe contemplar el formato del vidrio y el espacio necesario para el giro.
Conoce cómo trabaja
La tecnología, al detalle.
Control desde una columna independiente
El PLC y la pantalla permiten iniciar ciclos, gestionar movimientos manuales y consultar el estado de la máquina.
Enlace entre procesos
La configuración puede conectar aristado, lavado, prensado o sellado. Los transportadores y la altura de transferencia se ajustan al proyecto.
Protección del área de movimiento
La descripción del fabricante contempla detección de presencia y protecciones mecánicas. Su disposición se define con el área de giro y los accesos de la instalación.
Demostraciones del equipo
El trabajo, en vídeo.

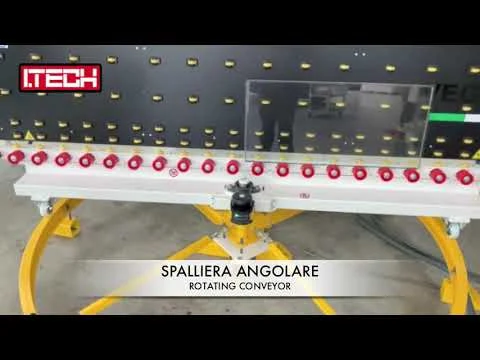

Transportador angular ITECH
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗ITECH · ITBA2500 · Transportador angular
Datos técnicos.
- Formato mínimo de vidrio
- L380 mm × H180 mm
- Formato máximo de vidrio
- L3500 mm × H2500 mm (+500 mm bajo pedido)
- Capacidad de carga de vidrio
- 250 kg
- Velocidad de transporte
- hasta 40 m/min
- Ángulo de giro
- 90°
- Dimensiones generales
- L3500 mm × 3000 mm × H3200 mm
- Estructura
- acero pintado
- Supervisión
- PLC mediante panel del operario
- Sistema de transporte
- rodillos de poliuretano
- Motores
- N° 1
- Sensores
- N° 2
- Potencia publicada
- 3 kW
- Tensión
- 400 V – 50 Hz, 3 fases + tierra + neutro
- Peso
- 1000 kg
- Altura de transporte del vidrio
- 650 mm (± 50 mm) (variable bajo pedido)
Los datos corresponden a las configuraciones publicadas por ITECH. Formato, equipamiento y suministros se concretan para la instalación solicitada.
Preparar tu equipo
Equipamiento y configuración.
| Altura / versión | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| H2000 | 3500 | 2970 | 2600 | 600 | 2980 | 1615 |
| H2500 | 3500 | 2970 | 3100 | 600 | 2980 | 1615 |

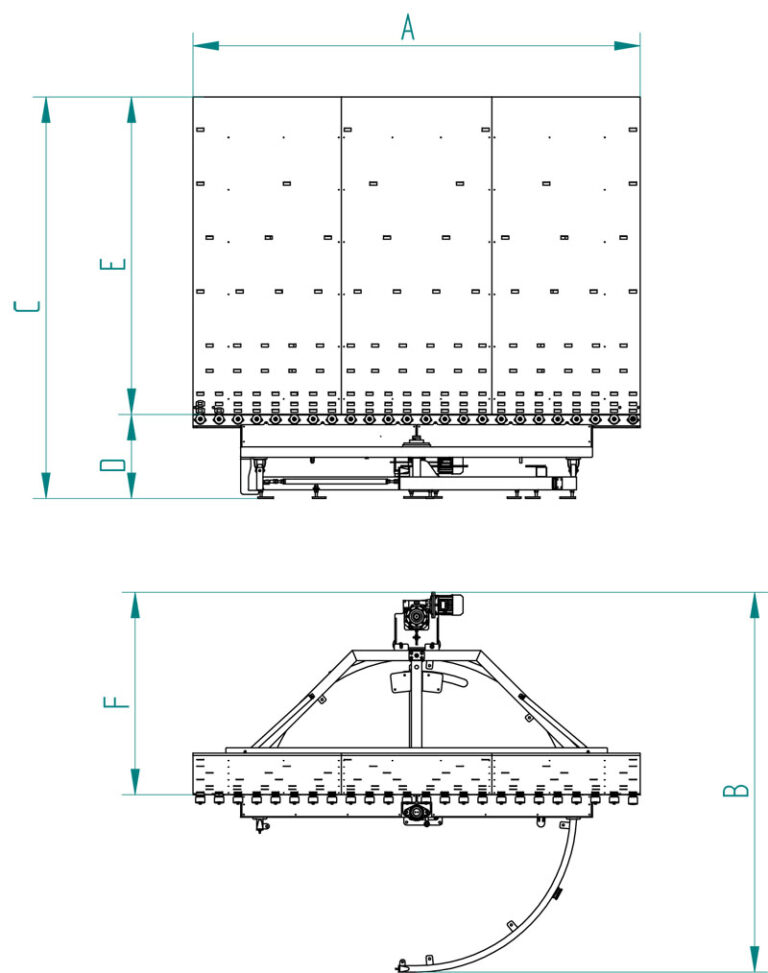

Dimensiones y montaje
Planos del fabricante.
Las letras de los planos corresponden a la tabla dimensional publicada. Imágenes originales ampliables; las cifras se ofrecen también como texto.
Documentación de ITECH
Catálogos y fichas.
PDF · 19 páginas

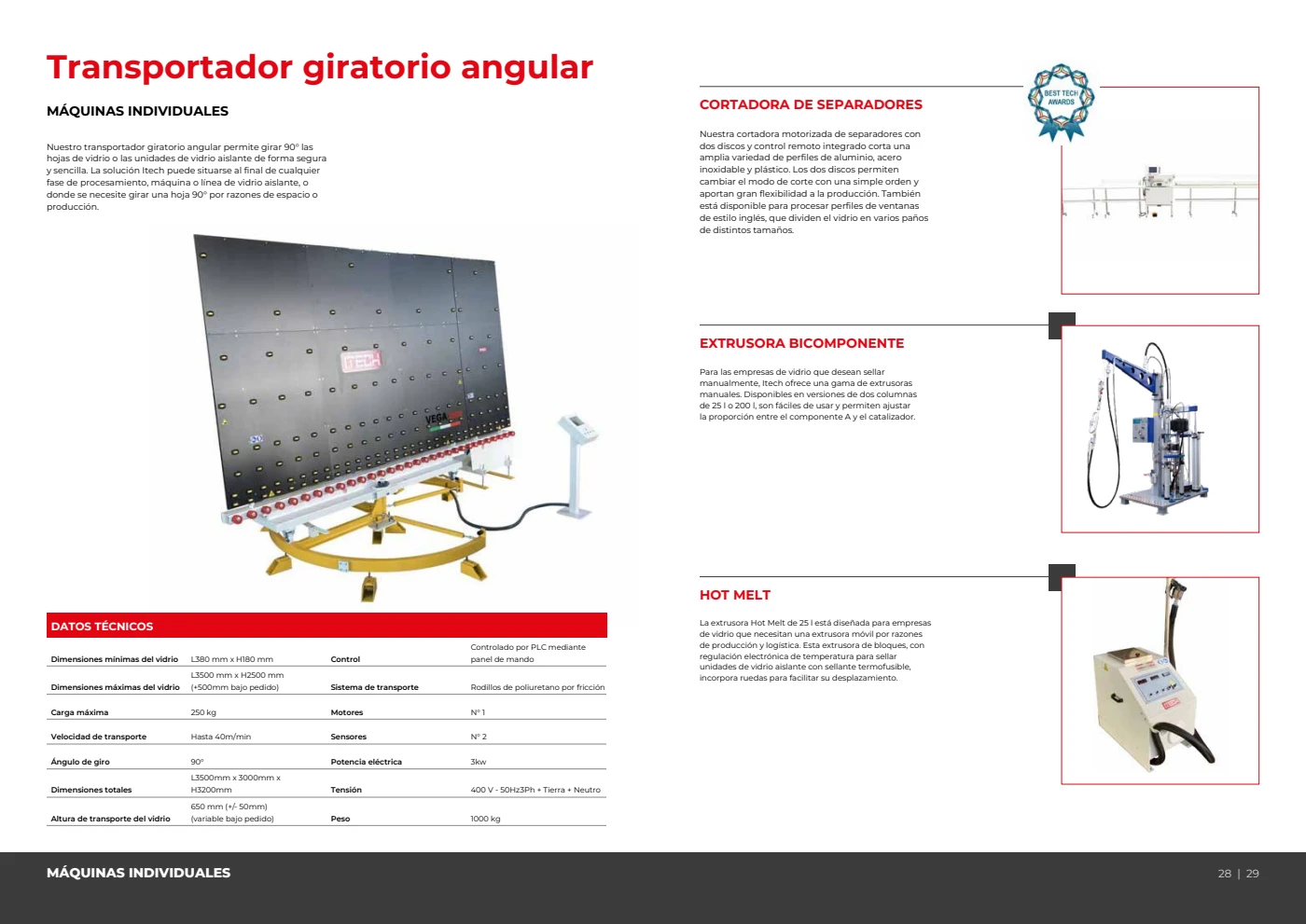

Catálogo general ITECH en español
Página 15 del PDF · Catálogo completo en español.
Web oficial · ITECH
ITBA2500 · Transportador angular · Información del fabricante
Características, configuración y datos publicados por ITECH.
Consultar fuente ↗ITECH
