Basculación neumática

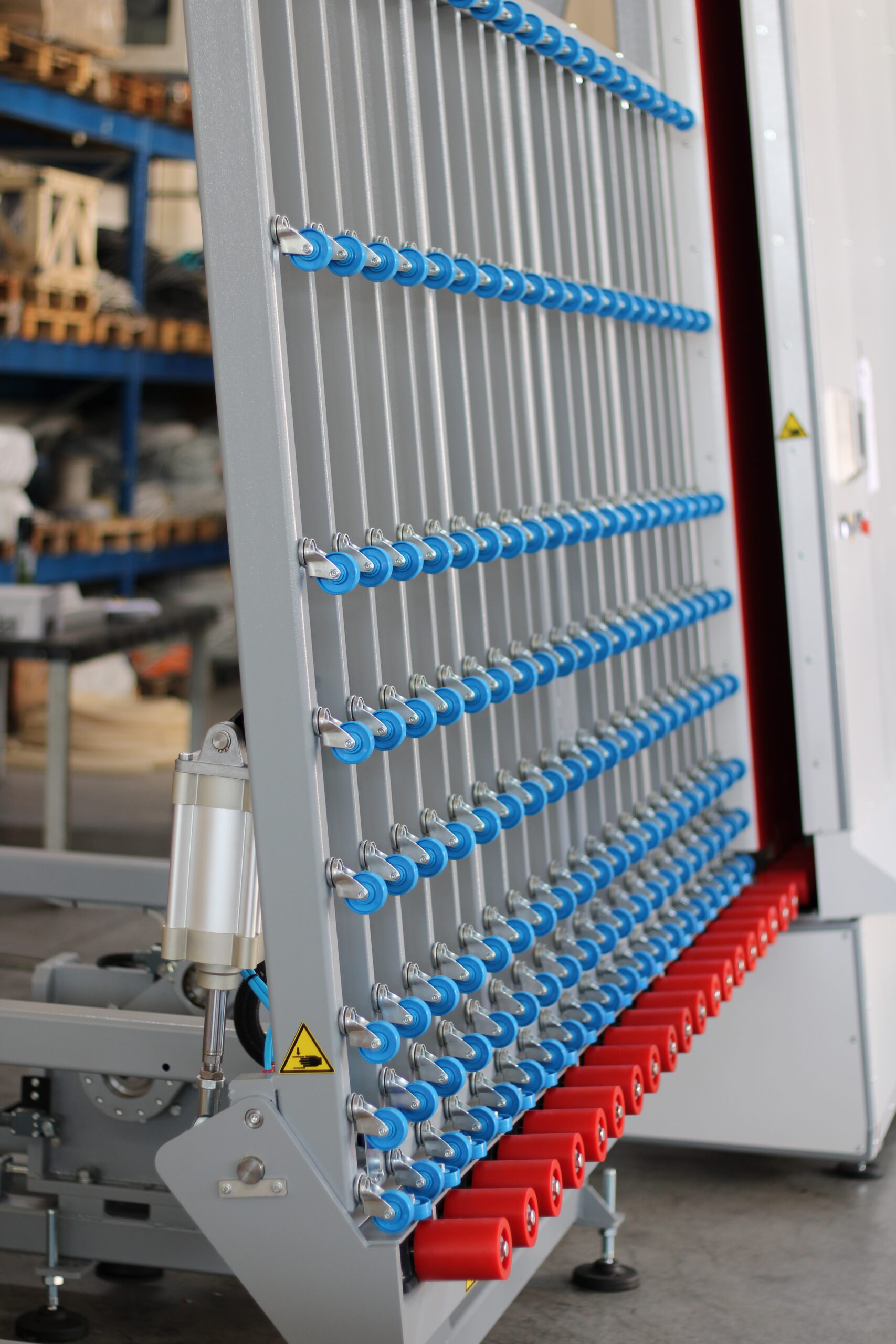

Los cilindros neumáticos controlan el cambio entre las posiciones vertical y horizontal. El movimiento permite adaptar la orientación del vidrio al siguiente trabajo.
ITECH · Transportadores ↗
Transportador basculante neumático
Transportador con basculación neumática para pasar el vidrio entre posición vertical y horizontal.
- Formato mínimo de vidrio
- L380 mm × H180 mm
- Formato máximo de vidrio
- L3500 mm × H2500 mm (prestaciones superiores bajo pedido)
- Capacidad de carga de vidrio
- 250 kg
En tu trabajo
Pasar el vidrio de vertical a horizontal.
- Transporte y basculación de hojas individuales o unidades de vidrio aislante.
- Apoyo entre procesos o como superficie horizontal para sellado manual.
Esta ficha corresponde a la ejecución neumática descrita en la web. La denominación y el equipamiento se confirman con la instalación solicitada.
Conoce cómo trabaja
La tecnología, al detalle.
Apoyos de transporte

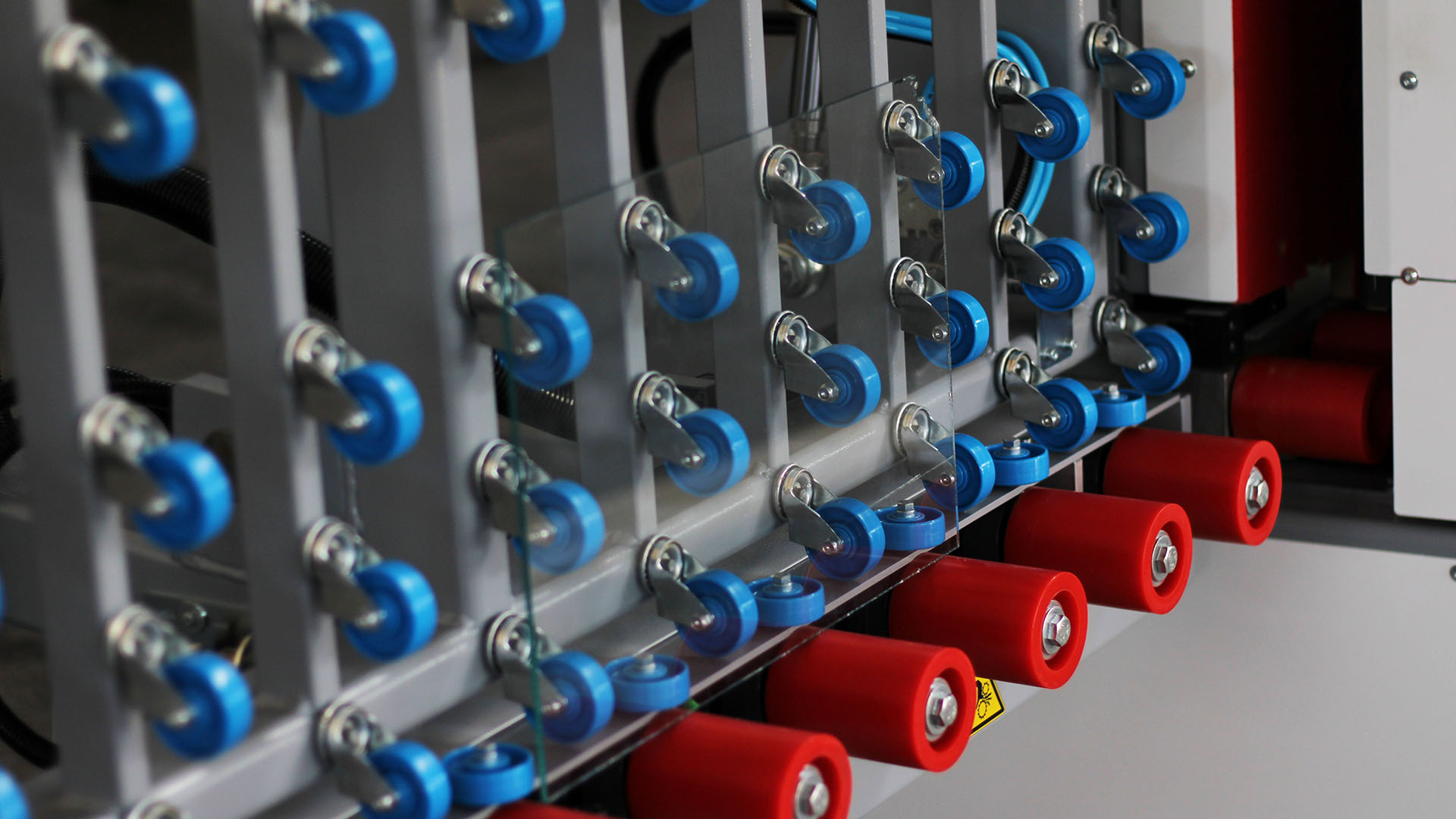

Los rodillos de poliuretano o EPDM acompañan el desplazamiento de las hojas. La plataforma se ajusta horizontalmente y puede incorporar ventosas de retención.
Integración en el recorrido
Puede sustituir o complementar otros transportadores en la carga, el lavado, el prensado o el sellado. El mando puede ser manual o integrarse en la pantalla de la línea.
Aprovechamiento del espacio
La base retráctil permite adaptar la ocupación del equipo. En posición horizontal, la superficie también puede servir de apoyo para el sellado manual.
ITECH · Transportador basculante neumático
Datos técnicos.
- Formato mínimo de vidrio
- L380 mm × H180 mm
- Formato máximo de vidrio
- L3500 mm × H2500 mm (prestaciones superiores bajo pedido)
- Capacidad de carga de vidrio
- 250 kg
- Espesores de vidrio
- 3 mm – 60 mm
- Velocidad de transporte
- hasta 40 m/min
- Dimensiones en posición horizontal
- L3000 mm × 2850 mm × H1074 mm
- Dimensiones en posición vertical
- L3000 mm × 1800 mm × H3110 mm
- Estructura
- acero pintado
- Sistema de transporte
- rodillos de poliuretano
- Motores
- N° 1
- Sistema de elevación
- basculación neumática
- Sensores
- N°2
- Potencia publicada
- 2 kW
- Tensión
- 230 V – 50 Hz, 1 fase + tierra + neutro
- Peso
- 1000 kg
- Altura de transporte del vidrio
- 650 mm (± 50 mm)
La web describe esta ejecución con basculación neumática. La designación ITBR/ITTB del catálogo se confirmará con la configuración elegida.
Preparar tu equipo
Equipamiento y configuración.
| Altura / versión | A | B | C | D | E |
|---|---|---|---|---|---|
| H1600 | 2950 | 1750 | 2220 | 600 | 1660 |
| H2000 | 2950 | 1750 | 2620 | 600 | 1660 |
| H2500 | 2950 | 1750 | 3120 | 600 | 1660 |
Opcionales y configuración
- Ventosas para retener el vidrio en posición horizontal.
- Mando manual o control integrado en la pantalla de la línea.

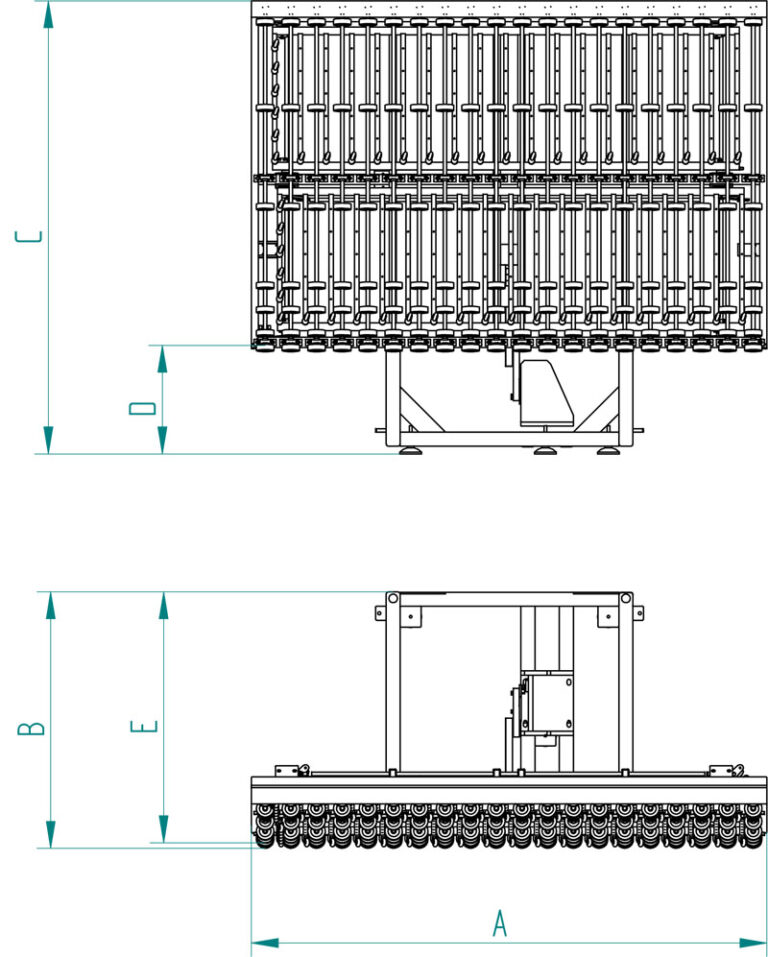

Dimensiones y montaje
Planos del fabricante.
Las letras de los planos corresponden a la tabla dimensional publicada. Imágenes originales ampliables; las cifras se ofrecen también como texto.
Documentación de ITECH
Catálogos y fichas.
PDF · 19 páginas
Catálogo general ITECH en español
Página 18 del PDF · Catálogo completo en español.
Web oficial · ITECH
Transportador basculante neumático · Información del fabricante
Características, configuración y datos publicados por ITECH.
Consultar fuente ↗ITECH
