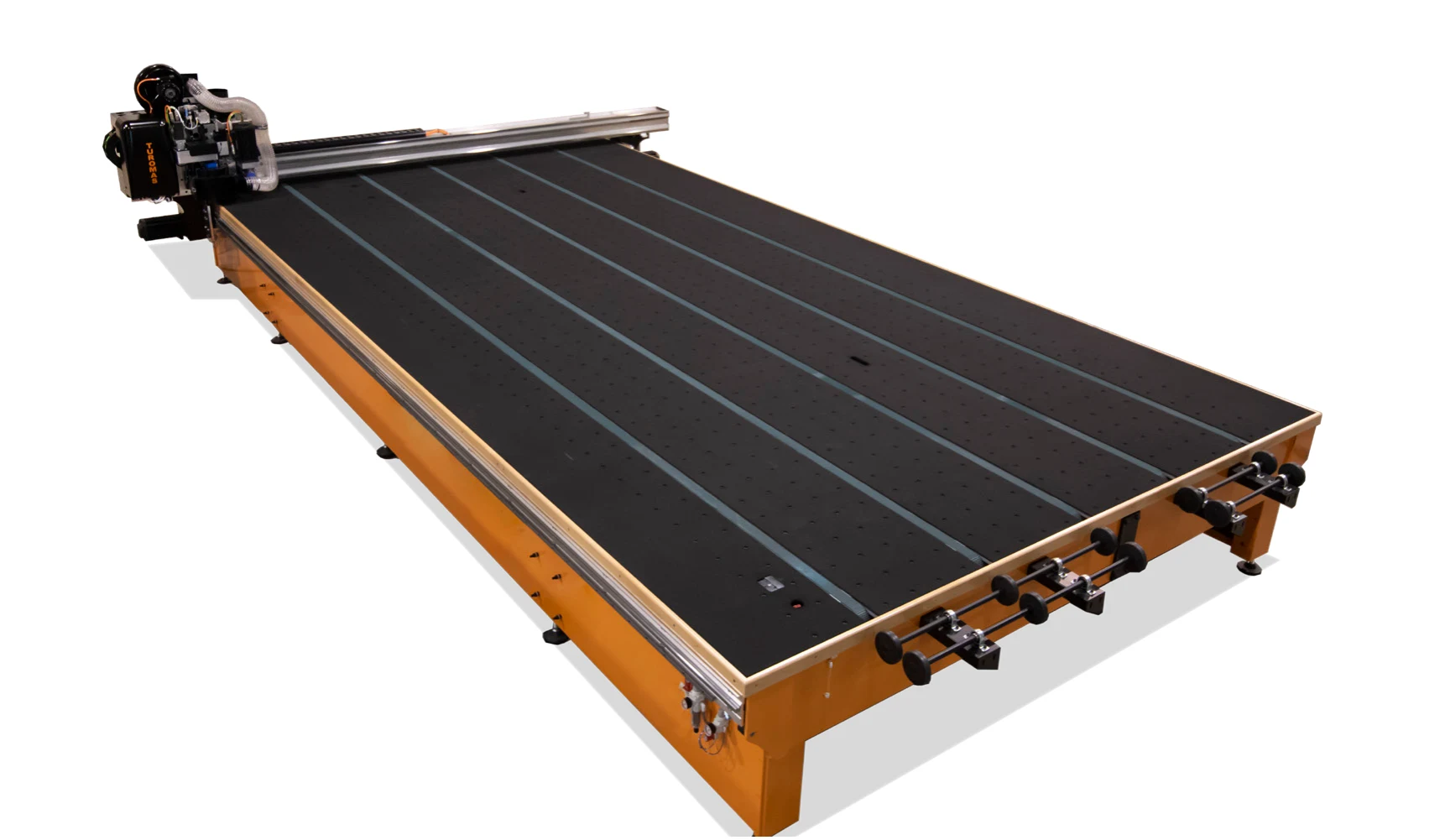

Configuración RUBI 406C
Sistema de carga: Correas. Formato: 6.100 × 3.300 mm.
TUROMAS · RUBI 400 ↗

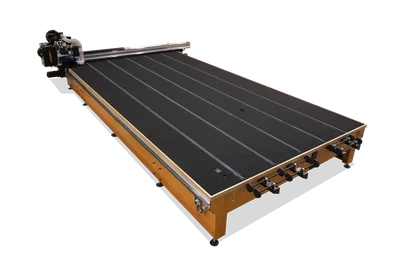

RUBI 406C
Correas. Mesa de corte para 6.100 × 3.300 mm.
El modelo RUBI 406C forma parte de la serie RUBI 400. Consulta aquí sus capacidades, cómo maneja el vidrio y los equipos que pueden completar la instalación.
- Formato máximo del vidrio
- 6.100 × 3.300 mm
- Espesor del vidrio
- 1,8–25 mm
- Precisión en corte rectilíneo
- ± 0,15 mm
- Velocidad máxima de movimiento
- 220 m/min
La aplicación
Una configuración para tu flujo de trabajo.
La entrada longitudinal y la carga mediante correas determinan cómo organizar la llegada de las hojas a la mesa. El posicionamiento es automático y la evacuación automática.
Relaciona la capacidad del transporte con el formato y el peso real de tus hojas.
Valorar mi aplicación ↗Conoce cómo trabaja
La tecnología, al detalle.
02
Cabezal de corte
Selección automática entre cuatro herramientas, con rulina, lubricación y presión de corte independientes. El cabezal contempla una herramienta para vidrio de 0,55 a 2 mm. Ese trabajo requiere adaptar el colchón de aire; debe definirse al configurar la mesa.
03
Tablero de aluminio y colchón de aire
El tablero de aluminio y el sistema TFS mantienen la planimetría. La moqueta de 5 mm y el colchón de aire facilitan el desplazamiento manual del vidrio.
04
Planimetría TFS
El sistema TFS mantiene la superficie de trabajo plana para apoyar el vidrio durante el corte.
05
Referencia electrónica del vidrio
El escuadre electrónico compensa la orientación del vidrio.
06
Medición del espesor
El sensor comprueba el espesor antes de cortar.
07
Presión adaptada al corte
El control adapta la presión y permite ajustar el inicio y el final de cada recorrido.
08
Guiado a ambos lados
El puente se desplaza sobre guías situadas en los dos laterales de la mesa.
09
Orientación de la rulina
La rulina se orienta automáticamente para seguir la dirección de la trayectoria de corte.
10
Medición de retales
La mesa obtiene el contorno del retal para preparar su aprovechamiento en nuevos trabajos.
11
Trabajo con vidrio laminado
Se corta una cara, se voltea la hoja y se utiliza el corte en espejo para hacer coincidir el trazado de ambas caras.
12
Digitalización de plantillas
El escáner lee una plantilla y transforma los puntos medidos en un contorno de corte.
13
Trabajo con vinilo
Una herramienta adaptada permite cortar vinilo y seguir los contornos definidos en el programa.
14
Materiales cerámicos
La gama contempla el trabajo con materiales cerámicos. El material y la herramienta adecuados se revisan al definir la aplicación.
15
Piezas con formas
Biblioteca de formas y trabajo con archivos DXF.
16
Edición de contornos
El editor permite preparar formas complejas y unir sus segmentos para obtener trayectorias continuas.
17
Conexión con tu software
Los programas de optimización pueden transferirse mediante USB o red local; se comprueba la compatibilidad con el software de tu fábrica.
18
Dos aceites de corte
Los dos depósitos permiten elegir entre distintos aceites o alimentar una herramienta específica desde la interfaz de la máquina.
19
Pupitre y asistencia
El pupitre incluye una licencia de optimización. Las licencias adicionales se contratan aparte. La asistencia remota requiere autorización del cliente.
TUROMAS · RUBI 406C
Conoce el equipo en funcionamiento.
Una demostración para tu aplicación.
Cuéntanos qué trabajo quieres ver y te facilitamos una demostración de la configuración adecuada.
Solicitar demostración ↗Especificaciones del modelo
Todos los datos, a mano.
Vidrio y corte
- Formato máximo del vidrio
- 6.100 × 3.300 mm
- Espesor del vidrio
- 1,8–25 mm
- Precisión en corte rectilíneo
- ± 0,15 mm
- Velocidad máxima de movimiento
- 220 m/min
- Aceleración máxima
- 17 m/s²
- Tronzadores
- Sin tronzadores
Carga y manipulación
- Sistema de carga
- Correas
- Entrada del vidrio
- Longitudinal
- Posicionamiento
- Automático
- Evacuación
- Automática
- Capacidad del sistema de transporte
- 1200 kg
- Altura de trabajo
- 920 ± 45 mm
Máquina y consumo
- Peso de la máquina
- 5800 kg
- Consumo publicado
- 11 kW
- Consumo de aire
- 10 l/min
- Aire acondicionado del cuadro
- Opcional
Suministros y condiciones de instalación
- Alimentación 50 Hz
- 400 V ± 10 % · trifásica + tierra
- Alimentación 60 Hz
- 440 V o 480 V · trifásica + tierra
- Presión mínima del aire
- 7 bar
- Filtración del aire
- 1 micrómetro
- Temperatura de trabajo
- +5 °C a +40 °C
- Humedad de trabajo
- 50 % a 40 °C, sin condensación
Los equipos adicionales y las opciones se definen con la configuración de la instalación. Consulta el catálogo original para ver sus planos y combinaciones.
Adaptar el equipo a tu trabajo
Opciones de configuración.
Equipamiento opcional
LOW-TPF
Elimina la capa bajo emisiva y la protección TPF en una operación. Incluye aspiración y admite recorridos rectos y formas.
Consultar esta opción ↗Potencia adicional: 5,7 kW.
Equipamiento opcional
ACR · Decapado avanzado
Sistema de decapado para Low-E, TPF y EASYPRO®. Trabaja en dos fases y refrigera la muela para controlar su temperatura.
Consultar esta opción ↗
Equipamiento opcional
Etiquetado automático
Impresión y aplicación de etiquetas a piezas y retales mediante el sistema integrado en el puente.
Consultar esta opción ↗
Equipamiento opcional
Marcado láser
Marcado por tecnología UV o CO₂ integrado en el puente. Campo de marcado: 60 × 60 mm.
Consultar esta opción ↗
Equipamiento opcional
AC-RUBI · Cabina de aire acondicionado
Aire acondicionado en el cuadro eléctrico de la máquina, disponible como equipamiento opcional.
Consultar esta opción ↗Revisamos las condiciones de la fábrica al definir el equipo.
El equipo en tu fábrica
Espacio y distribución.
RUBI 406C
Amplía el plano para consultar las cotas y la configuración mostrada.
Ampliar plano ↗
RUBI 406C + MT 600
Amplía el plano para consultar las cotas y la configuración mostrada.
Ampliar plano ↗Ejemplos del catálogo original. Revisa con GLASSAMERICA las cotas, los accesos y los equipos adicionales de la configuración que necesitas.
TUROMAS · Documentación original
Catálogo de la gama.
Catálogo 2025 · V1 · 35 páginas de PDF · 22,9 MB
RUBI 400
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de TUROMAS, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
