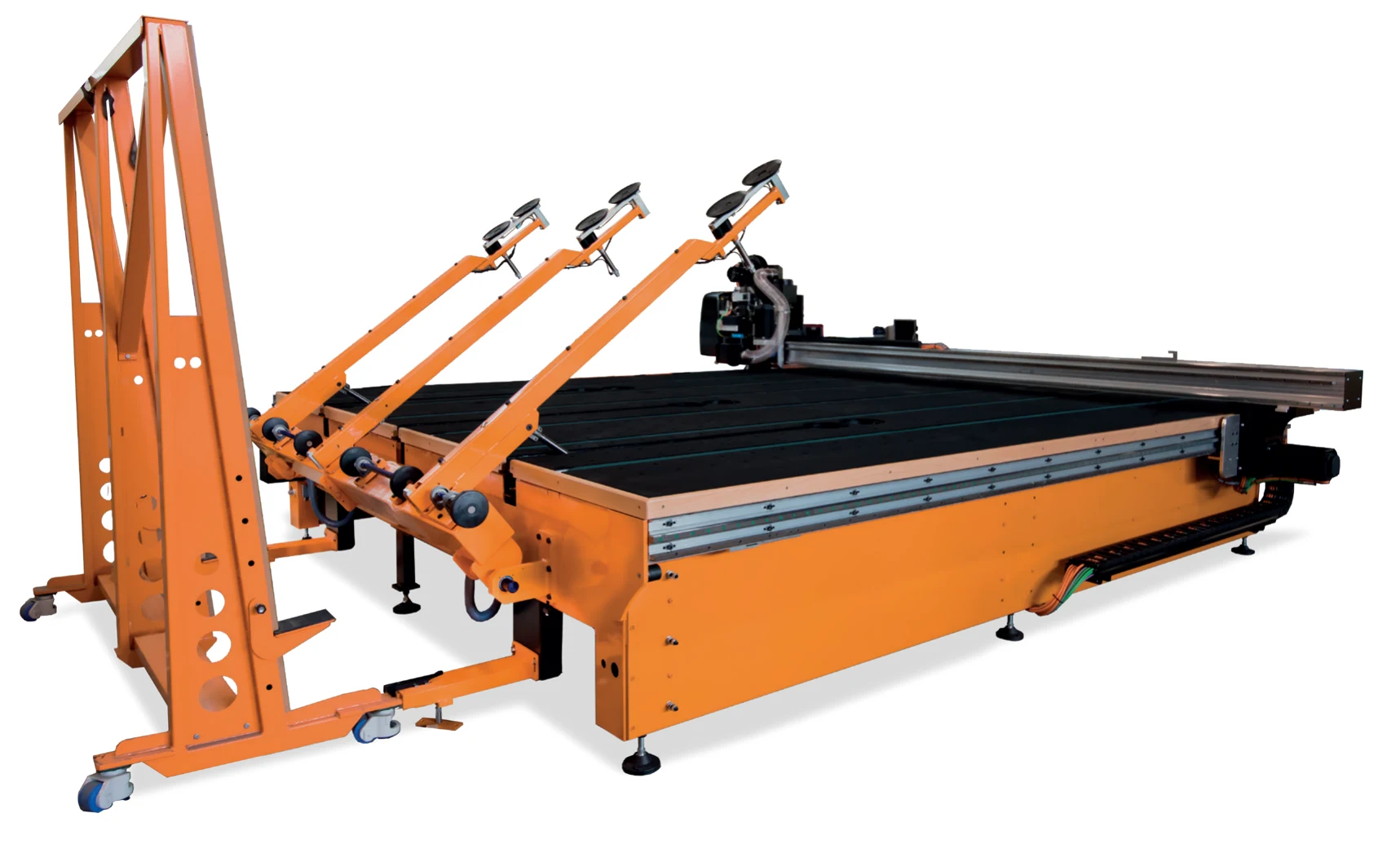

Corte de vidrio monolítico
RUBI 403VA
Ventosas. Mesa de corte para 3.700 × 2.600 mm.
Formato máximo del vidrio3.700 × 2.600 mm
TUROMAS · Corte monolítico ↗
RUBI 400
Corte monolítico con carga y transporte según tu producción.
Compara las configuraciones de la serie por formato de vidrio, sistema de carga y organización del tronzado. Cada modelo tiene su ficha propia con datos y opciones.
- Espesor del vidrio
- 1,8–25 mm
- Precisión en corte rectilíneo
- ± 0,15 mm
- Velocidad máxima de movimiento
- 220 m/min
- Aceleración máxima
- 17 m/s²
La aplicación
Elige cómo entra y sale el vidrio.
La elección combina el formato que trabajas, el espesor, el sistema de carga y la conexión con los equipos anteriores y posteriores.
Las cifras de velocidad son máximos de movimiento; la producción depende de cada plano de corte.
Valorar mi aplicación ↗RUBI 400 · Configuraciones
Conoce cada modelo.
Corte de vidrio monolítico
RUBI 403C
Correas. Mesa de corte para 3.700 × 2.600 mm.
Formato máximo del vidrio3.700 × 2.600 mm
Corte de vidrio monolítico

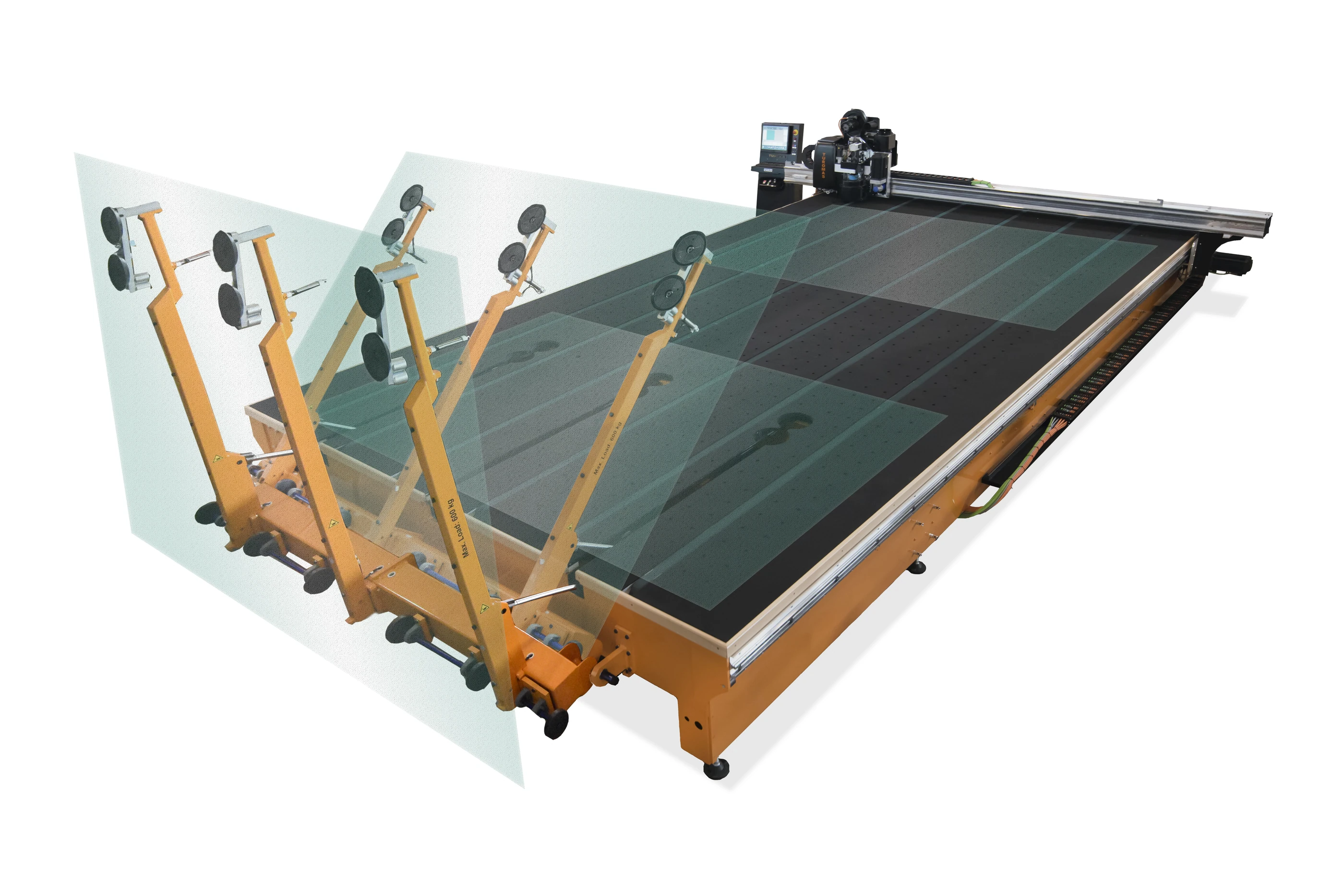

RUBI 403VAC-6
Ventosas + correas. Mesa de corte para 3.700 × 2.600 mm.
Formato máximo del vidrio3.700 × 2.600 mm
Corte de vidrio monolítico

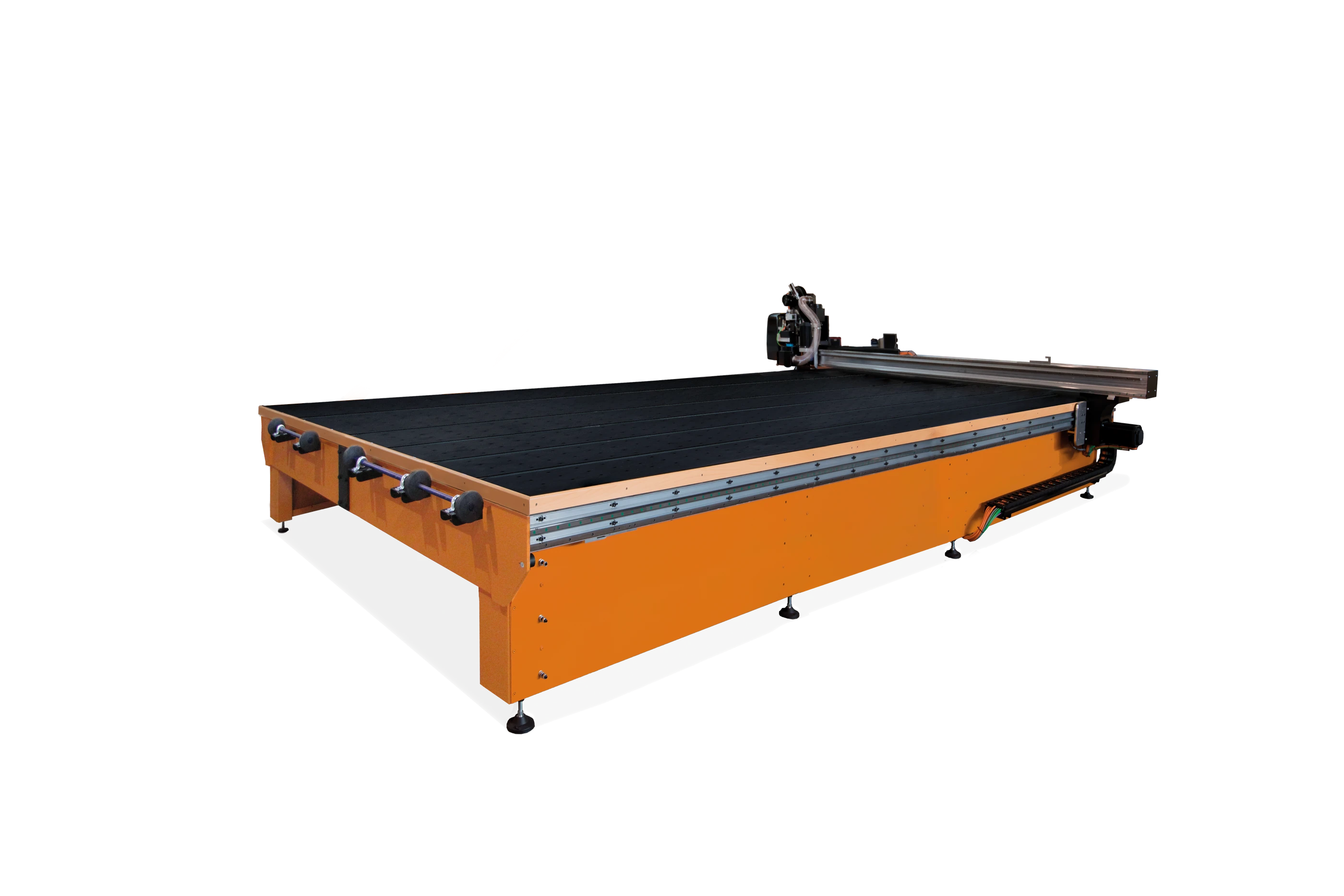

RUBI 405C
Correas. Mesa de corte para 5.300 × 3.300 mm.
Formato máximo del vidrio5.300 × 3.300 mm
Corte de vidrio monolítico

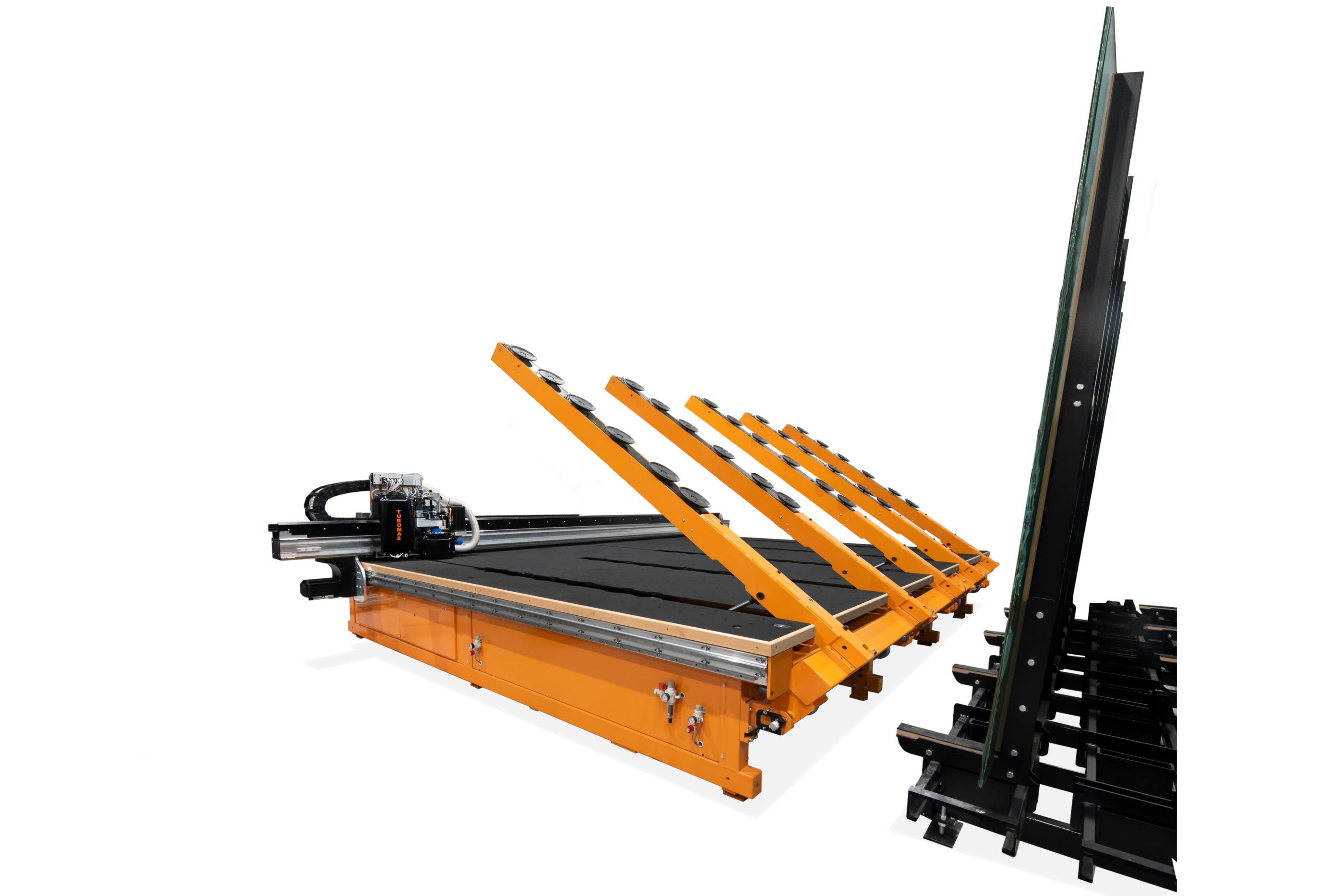

RUBI 406VA
Ventosas. Mesa de corte para 6.100 × 3.300 mm.
Formato máximo del vidrio6.100 × 3.300 mm
Corte de vidrio monolítico

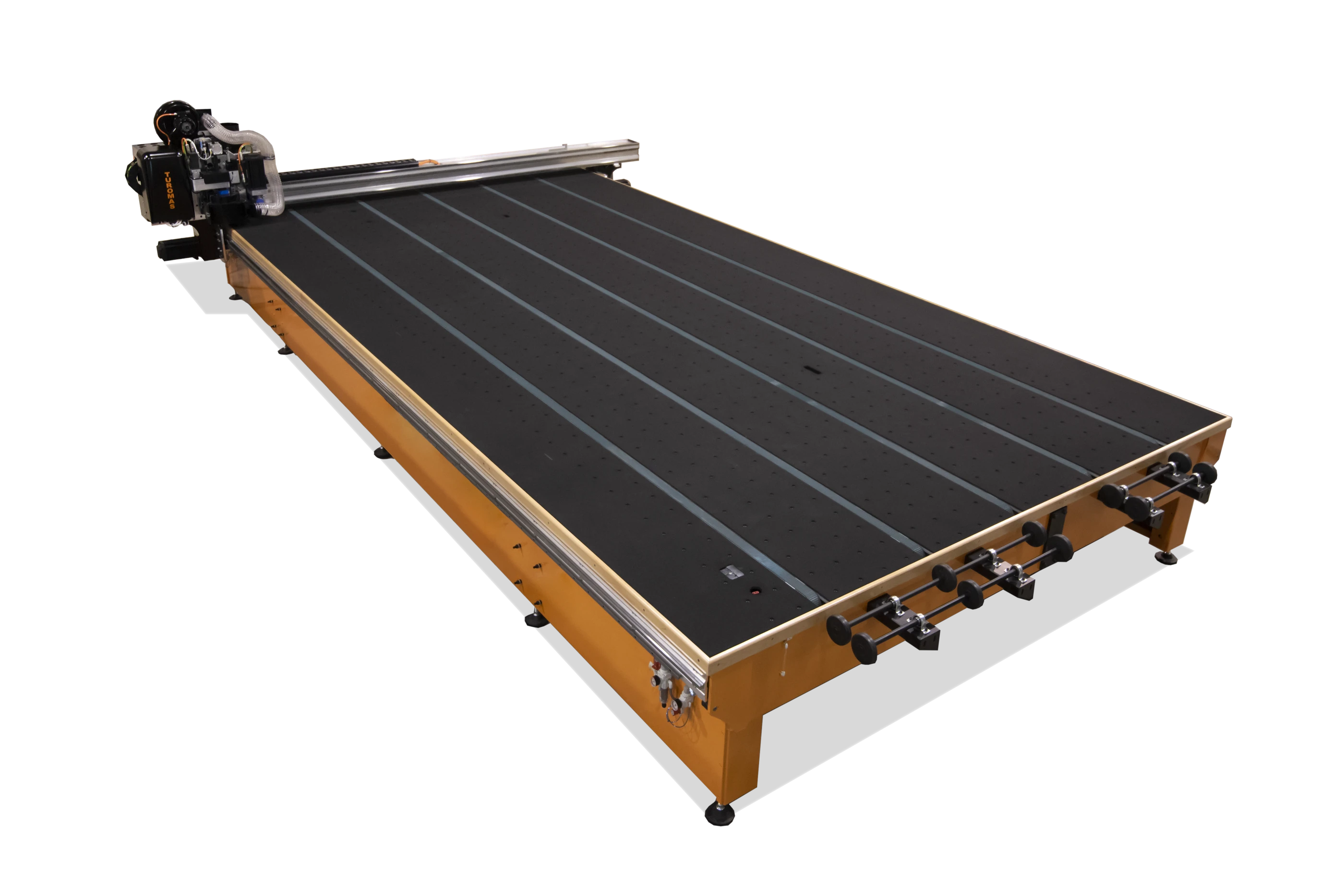

RUBI 406C
Correas. Mesa de corte para 6.100 × 3.300 mm.
Formato máximo del vidrio6.100 × 3.300 mm
Corte de vidrio monolítico

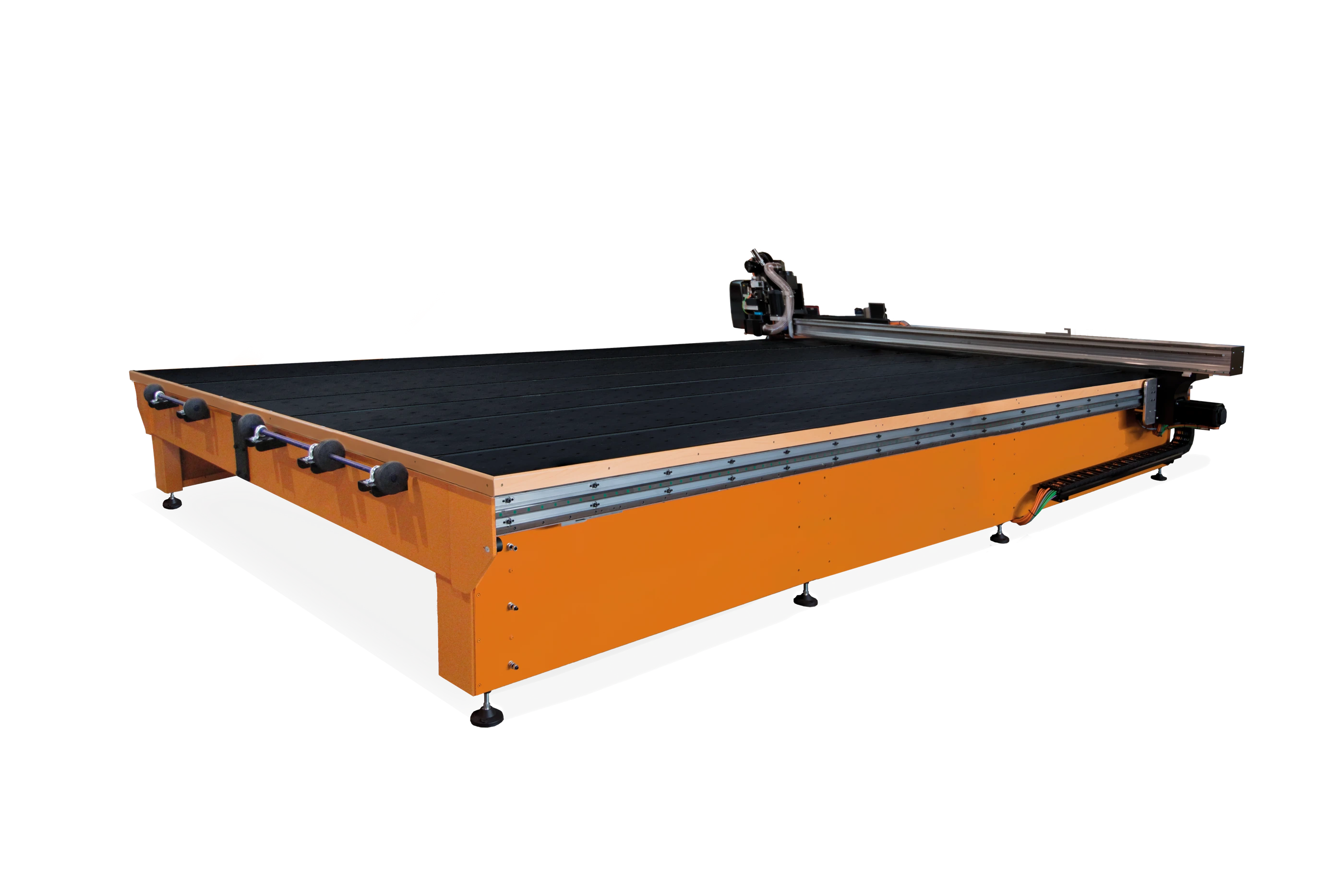

RUBI 406AC
Correas. Mesa de corte para 6.100 × 3.700 mm.
Formato máximo del vidrio6.100 × 3.700 mm
Conoce cómo trabaja
La tecnología, al detalle.
01

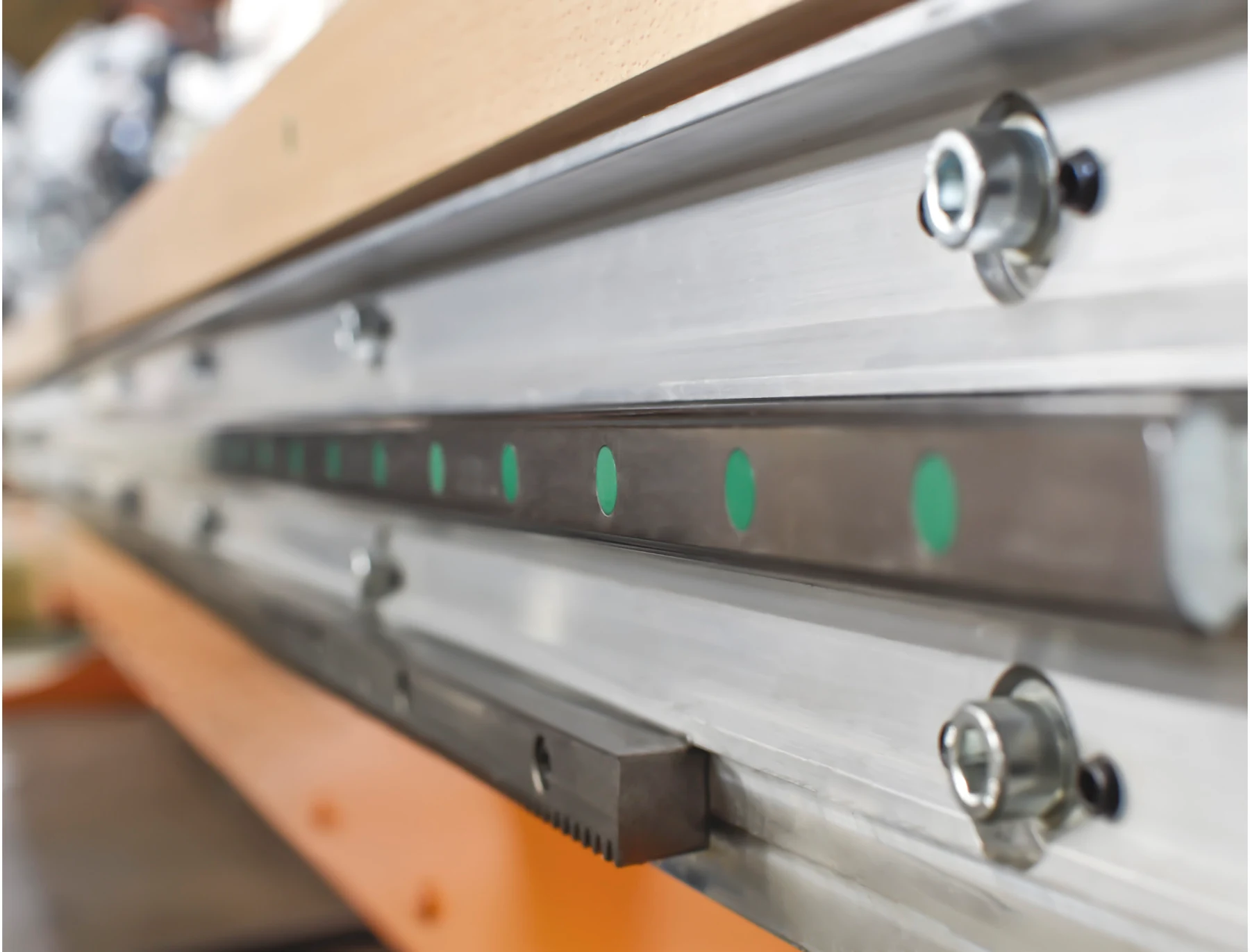

Transmisión gantry
Un motor a cada lado del puente acciona directamente la transmisión. Esta disposición permite coordinar el desplazamiento por las dos guías laterales.
02

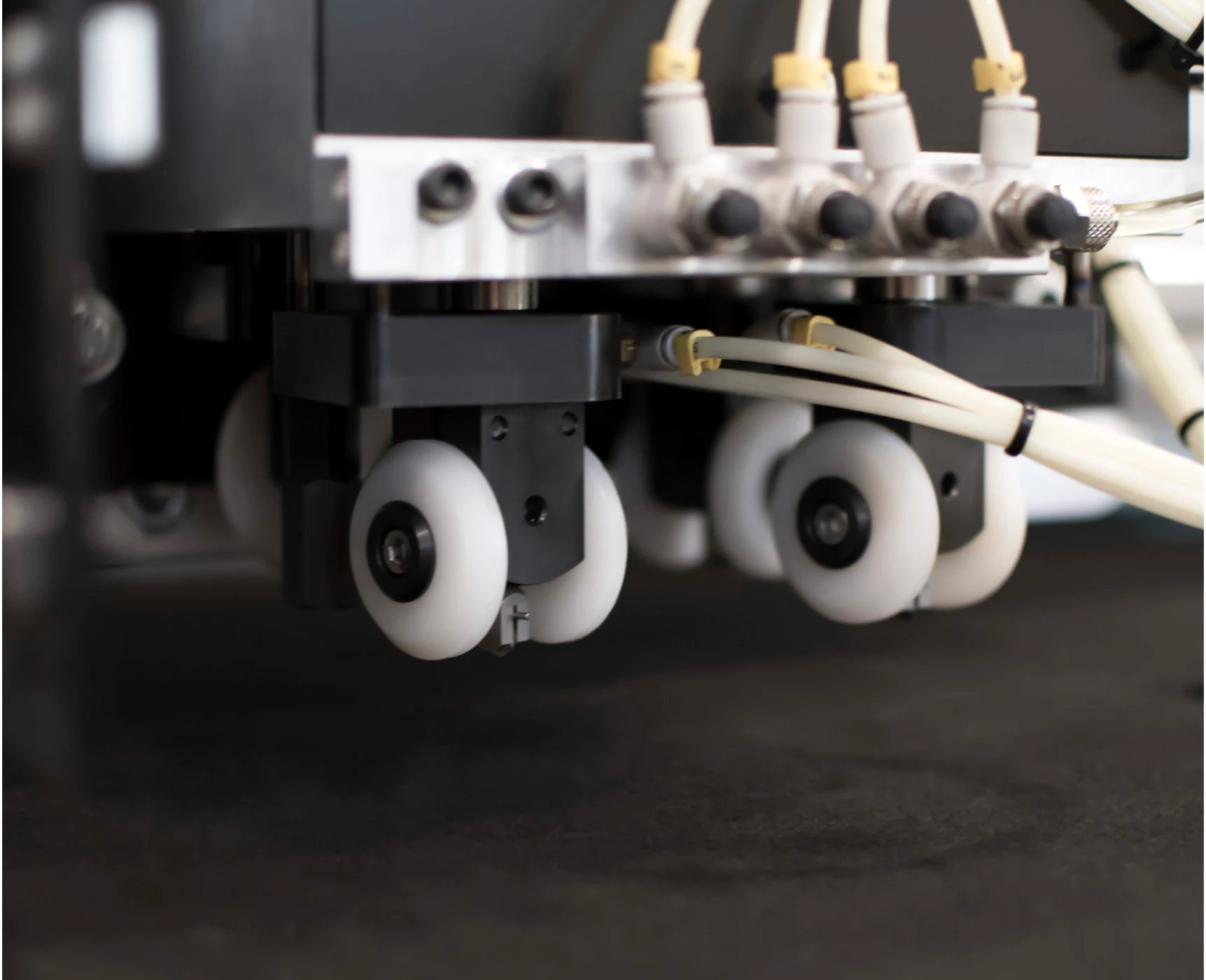

Cabezal de corte
Selección automática entre cuatro herramientas, con rulina, lubricación y presión de corte independientes. El cabezal contempla una herramienta para vidrio de 0,55 a 2 mm. Ese trabajo requiere adaptar el colchón de aire; debe definirse al configurar la mesa.
03

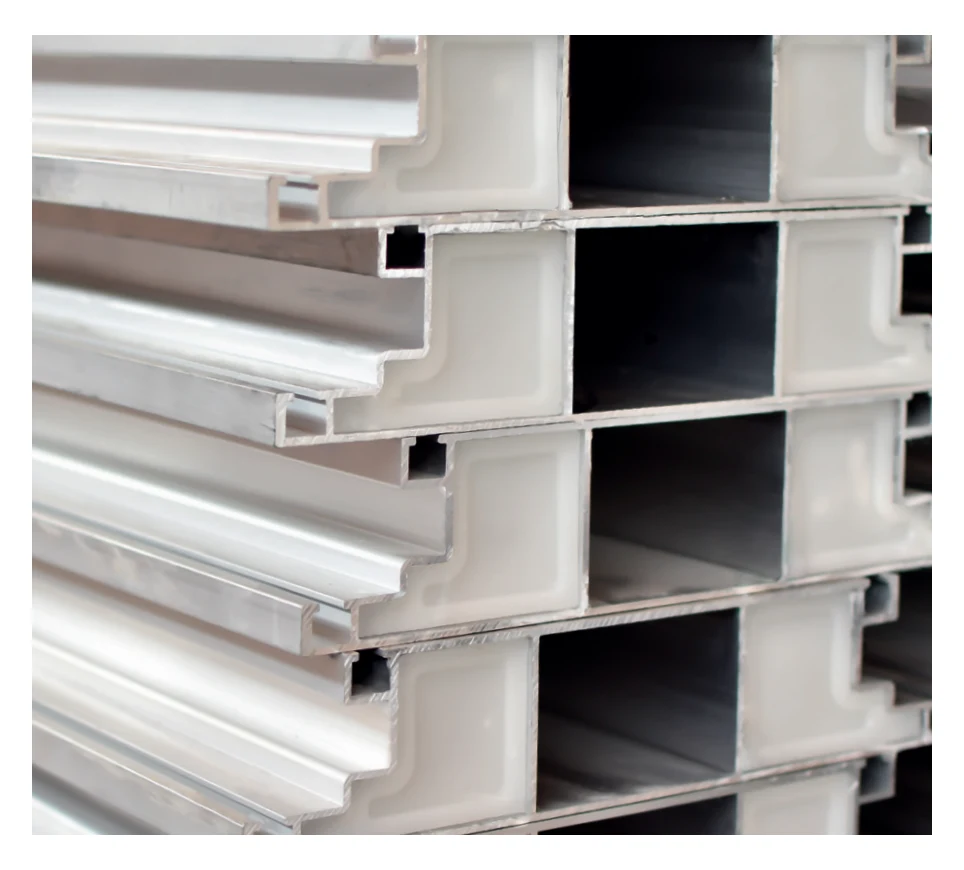

Tablero de aluminio y colchón de aire
El tablero de aluminio y el sistema TFS mantienen la planimetría. La moqueta de 5 mm y el colchón de aire facilitan el desplazamiento manual del vidrio.
04
Planimetría TFS
El sistema TFS mantiene la superficie de trabajo plana para apoyar el vidrio durante el corte.
05
Referencia electrónica del vidrio
El escuadre electrónico compensa la orientación del vidrio.
06
Medición del espesor
El sensor comprueba el espesor antes de cortar.
07
Presión adaptada al corte
El control adapta la presión y permite ajustar el inicio y el final de cada recorrido.
08
Guiado a ambos lados
El puente se desplaza sobre guías situadas en los dos laterales de la mesa.
09
Orientación de la rulina
La rulina se orienta automáticamente para seguir la dirección de la trayectoria de corte.
10
Medición de retales
La mesa obtiene el contorno del retal para preparar su aprovechamiento en nuevos trabajos.
11
Trabajo con vidrio laminado
Se corta una cara, se voltea la hoja y se utiliza el corte en espejo para hacer coincidir el trazado de ambas caras.
12
Digitalización de plantillas
El escáner lee una plantilla y transforma los puntos medidos en un contorno de corte.
13
Trabajo con vinilo
Una herramienta adaptada permite cortar vinilo y seguir los contornos definidos en el programa.
14
Materiales cerámicos
La gama contempla el trabajo con materiales cerámicos. El material y la herramienta adecuados se revisan al definir la aplicación.
15
Piezas con formas
Biblioteca de formas y trabajo con archivos DXF.
16
Edición de contornos
El editor permite preparar formas complejas y unir sus segmentos para obtener trayectorias continuas.
17
Conexión con tu software
Los programas de optimización pueden transferirse mediante USB o red local; se comprueba la compatibilidad con el software de tu fábrica.
18
Dos aceites de corte
Los dos depósitos permiten elegir entre distintos aceites o alimentar una herramienta específica desde la interfaz de la máquina.
19
Pupitre y asistencia
El pupitre incluye una licencia de optimización. Las licencias adicionales se contratan aparte. La asistencia remota requiere autorización del cliente.
TUROMAS · RUBI 400
El trabajo, en vídeo.

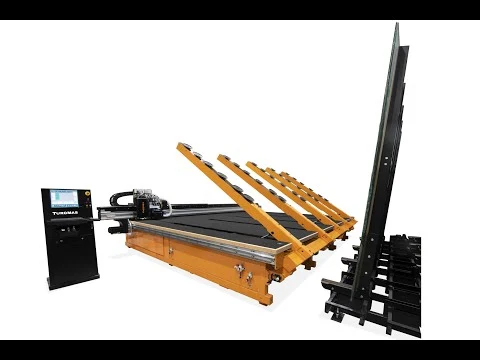

RUBI 406VA · Carga y corte
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗Los vídeos se cargan al pulsar reproducir. Comprueba en cada título el modelo o la gama mostrada.
Características de la gama
Todos los datos, a mano.
Corte de la serie
- Espesor del vidrio
- 1,8–25 mm
- Precisión en corte rectilíneo
- ± 0,15 mm
- Velocidad máxima de movimiento
- 220 m/min
- Aceleración máxima
- 17 m/s²
Suministros y condiciones de instalación
- Alimentación 50 Hz
- 400 V ± 10 % · trifásica + tierra
- Alimentación 60 Hz
- 440 V o 480 V · trifásica + tierra
- Presión mínima del aire
- 7 bar
- Filtración del aire
- 1 micrómetro
- Temperatura de trabajo
- +5 °C a +40 °C
- Humedad de trabajo
- 50 % a 40 °C, sin condensación
Las características comunes de la serie se completan con los datos de cada modelo. Las opciones se seleccionan al configurar el equipo.
Adaptar el equipo a tu trabajo
Opciones de configuración.
Equipamiento opcional
LOW-TPF
Elimina la capa bajo emisiva y la protección TPF en una operación. Incluye aspiración y admite recorridos rectos y formas.
Consultar esta opción ↗Potencia adicional: 5,7 kW.
Equipamiento opcional
ACR · Decapado avanzado
Sistema de decapado para Low-E, TPF y EASYPRO®. Trabaja en dos fases y refrigera la muela para controlar su temperatura.
Consultar esta opción ↗
Equipamiento opcional

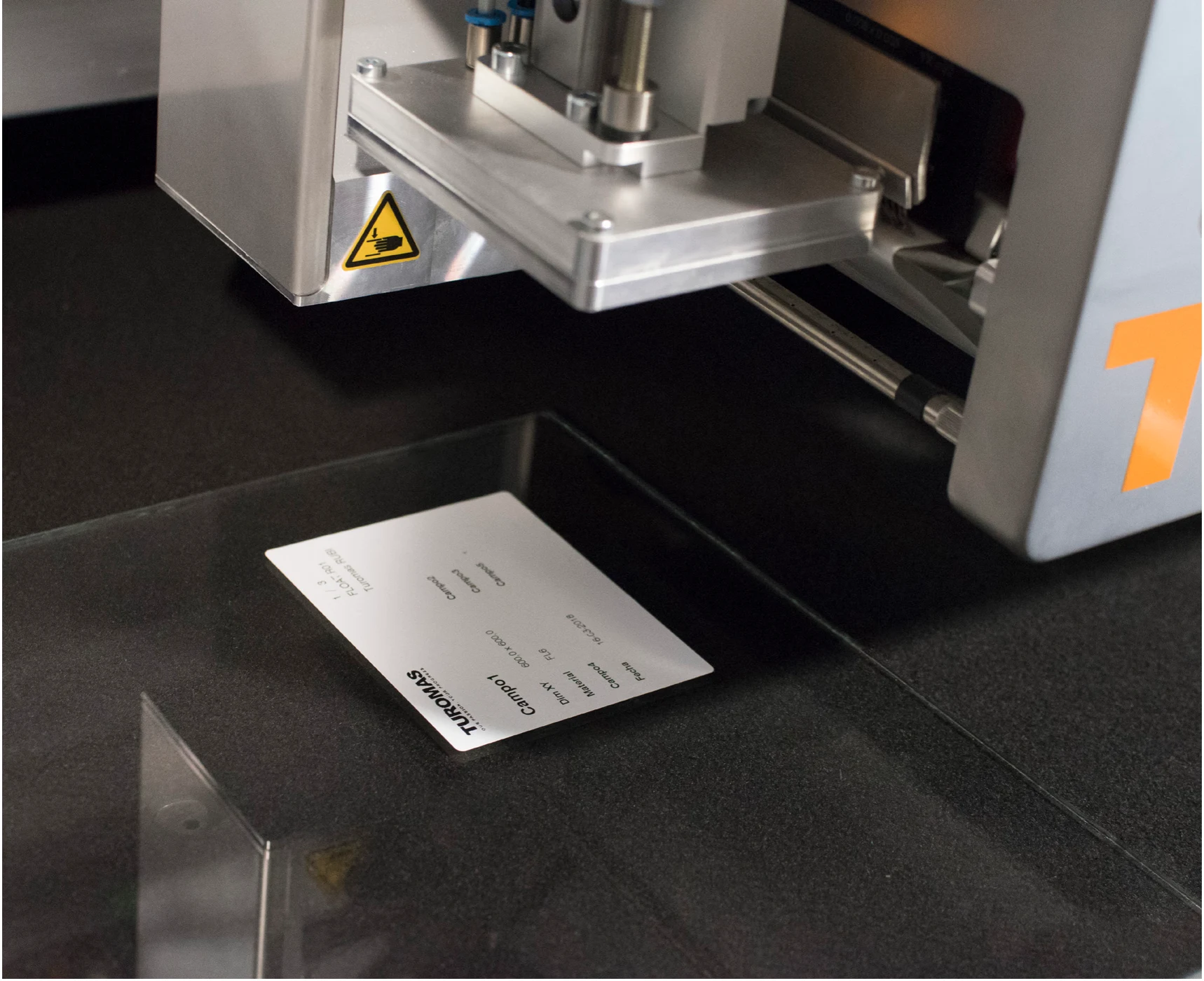

Etiquetado automático
Impresión y aplicación de etiquetas a piezas y retales mediante el sistema integrado en el puente.
Consultar esta opción ↗
Equipamiento opcional

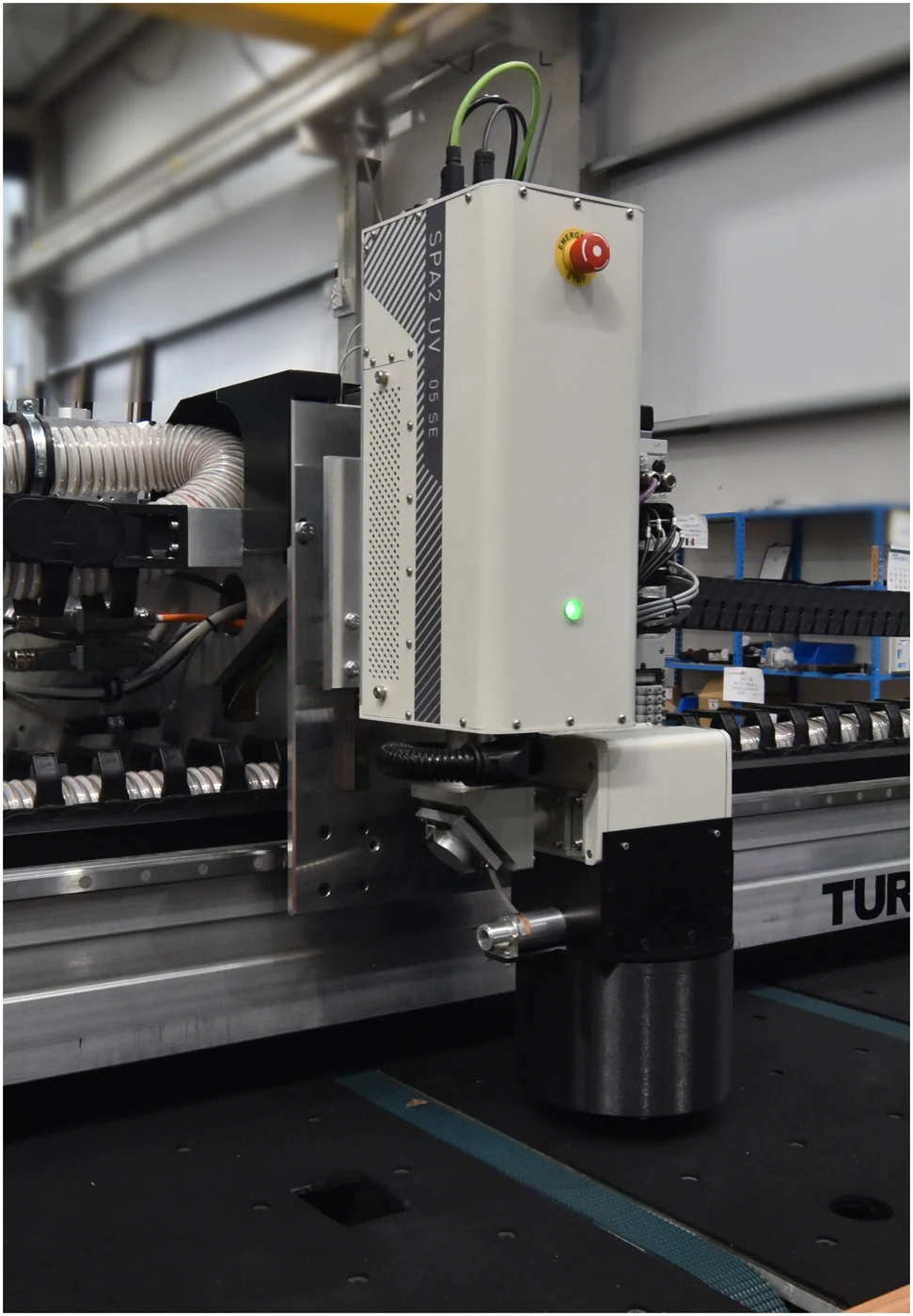

Marcado láser
Marcado por tecnología UV o CO₂ integrado en el puente. Campo de marcado: 60 × 60 mm.
Consultar esta opción ↗
Equipamiento opcional
AC-RUBI · Cabina de aire acondicionado
Aire acondicionado en el cuadro eléctrico de la máquina, disponible como equipamiento opcional.
Consultar esta opción ↗Revisamos las condiciones de la fábrica al definir el equipo.
TUROMAS · Documentación original
Catálogo de la gama.
Catálogo 2025 · V1 · 35 páginas de PDF · 22,9 MB
RUBI 400
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de TUROMAS, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
