Corte laminado hasta 12+12 mm y puente de 3700 mm.
Posicionado automático y giro del vidrio a 90°. El modelo LAM 604 se elige por su longitud de corte y por la organización de la carga y descarga.
La aplicación
Con una longitud de corte de 3700 mm, esta mesa admite las composiciones y los tamaños mínimos indicados en sus datos técnicos.
Todas las máquinas de corte laminado requieren una mesa adicional de apoyo o alimentación. La distribución debe elegirse para el modelo, la longitud de corte y el formato de vidrio. Los brazos de carga se seleccionan por separado según la configuración.
Valorar mi aplicación ↗Conoce cómo trabaja
El cabezal incorpora herramientas superior e inferior para rayar las dos hojas. El control regula la presión de corte para adaptarla a la composición del vidrio. Las variantes SX se alimentan mediante MCC-700; las TX se integran con RUBI 306TC. Las terminaciones R incorporan la organización de descarga con mesa auxiliar. Los equipos de transferencia cambian según la longitud del puente.
La lámpara se divide en secciones que se activan según la longitud del corte. El calor facilita la separación del intercalario.
Tres ventosas manipulan el vidrio por su cara inferior y coordinan el movimiento en X e Y. La pieza mínima publicada para el giro es 400 × 700 mm.
El tablero mantiene el apoyo del vidrio y limita las pérdidas de aire. La flotación facilita el desplazamiento manual de la hoja.
El equipo coordina el rayado, el tronzado de las hojas y la separación del intercalario. La composición y el espesor del vidrio determinan los ajustes de cada operación.
Los topes proporcionan una referencia para colocar el vidrio antes de ejecutar el corte. El modo de posicionado depende de la serie.
El equipo también contempla el corte monolítico dentro de los espesores y límites indicados para su configuración.
La interfaz permite seleccionar recetas y revisar el plano de corte. Es importante definir los materiales, los tamaños mínimos y el modo de alimentación de la mesa.
Una referencia láser ayuda a alinear el vidrio con la trayectoria de corte.
Un depósito alimenta la lubricación de las herramientas y otro recoge el aceite usado. Los indicadores de nivel facilitan el mantenimiento.
El software permite preparar y gestionar las optimizaciones de corte desde el puesto de control.
El sistema combina empuje y arrastre para colocar el vidrio durante el ciclo automático.
La máquina trabaja junto a una mesa adicional, elegida por formato y modo de alimentación. El aire acondicionado del cuadro está incluido. Los brazos de carga son opcionales.
El sistema sincroniza calentamiento, tronzado y separación. La reducción de ciclo indicada por el fabricante depende del trabajo y de la configuración.
Percutores y pisón con ventosa permiten gestionar sobrantes estrechos. La banda mínima es de 40 mm hasta 6+6 mm y de 70 mm para espesores mayores.

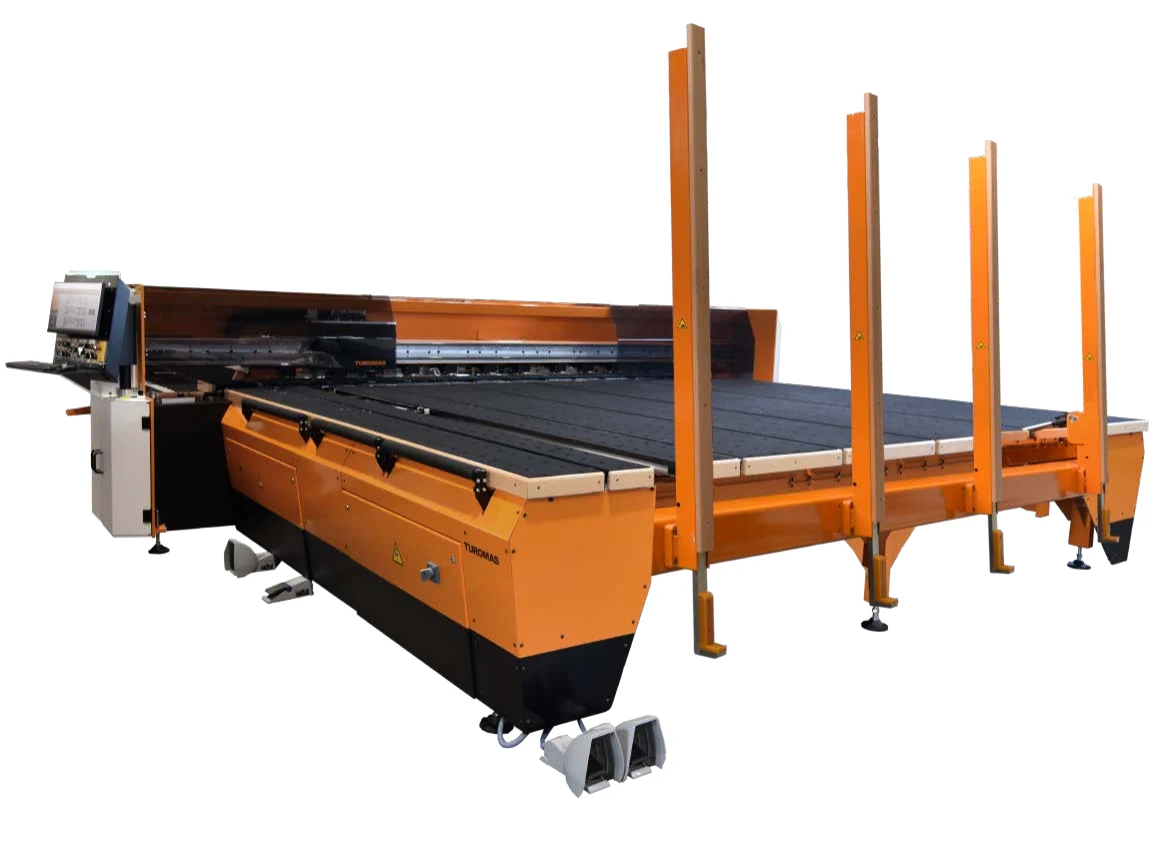

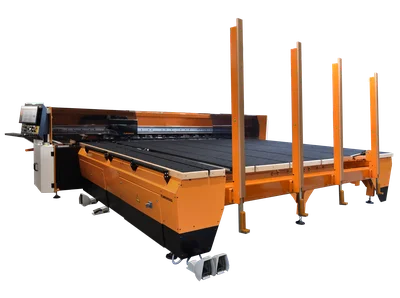

TUROMAS · LAM 604
Cuéntanos qué trabajo quieres ver y te facilitamos una demostración de la configuración adecuada.
Solicitar demostración ↗Especificaciones del modelo
Los equipos adicionales y las opciones se definen con la configuración de la instalación. Consulta el catálogo original para ver sus planos y combinaciones. La máquina debe instalarse con una mesa adicional; las dimensiones y suministros de la instalación se verifican para el conjunto seleccionado.
Adaptar el equipo a tu trabajo
Brazos para cargar y descargar la hoja, con control del movimiento y soportes retráctiles.
Consultar esta opción ↗Número de brazos y carga admisible según el modelo.
Muela de decapado con control de presión y aspiración de residuos.
Consultar esta opción ↗Potencia adicional: 5,7 kW.
Lámpara adicional para separar un corte previamente rayado mientras el equipo prepara el siguiente.
Consultar esta opción ↗
Permite imprimir etiquetas para identificar piezas. La aplicación sobre el vidrio es manual.
Consultar esta opción ↗
Dos topes ayudan al posicionamiento y al giro de la pieza. El módulo de software permite importar o dibujar barandillas y comprobar sus medidas.
Consultar esta opción ↗Configuración opcional; límite de espesor de la serie: 12+12 mm.
El equipo en tu fábrica
Todas las máquinas de corte laminado requieren una mesa adicional de apoyo o alimentación. La distribución debe elegirse para el modelo, la longitud de corte y el formato de vidrio.
Plano con los equipos adicionales de esta distribución.
Ampliar plano ↗
Plano con los equipos adicionales de esta distribución.
Ampliar plano ↗Planos originales descargados de la web de TUROMAS. Las cotas dependen de esta combinación de equipos. GLASSAMERICA revisará contigo los accesos, el espacio de trabajo y la distribución completa.
TUROMAS · Documentación original
Catálogo 2026 · V1 · 41 páginas de PDF · 8,7 MB
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de TUROMAS, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
