Corte de vidrio laminado

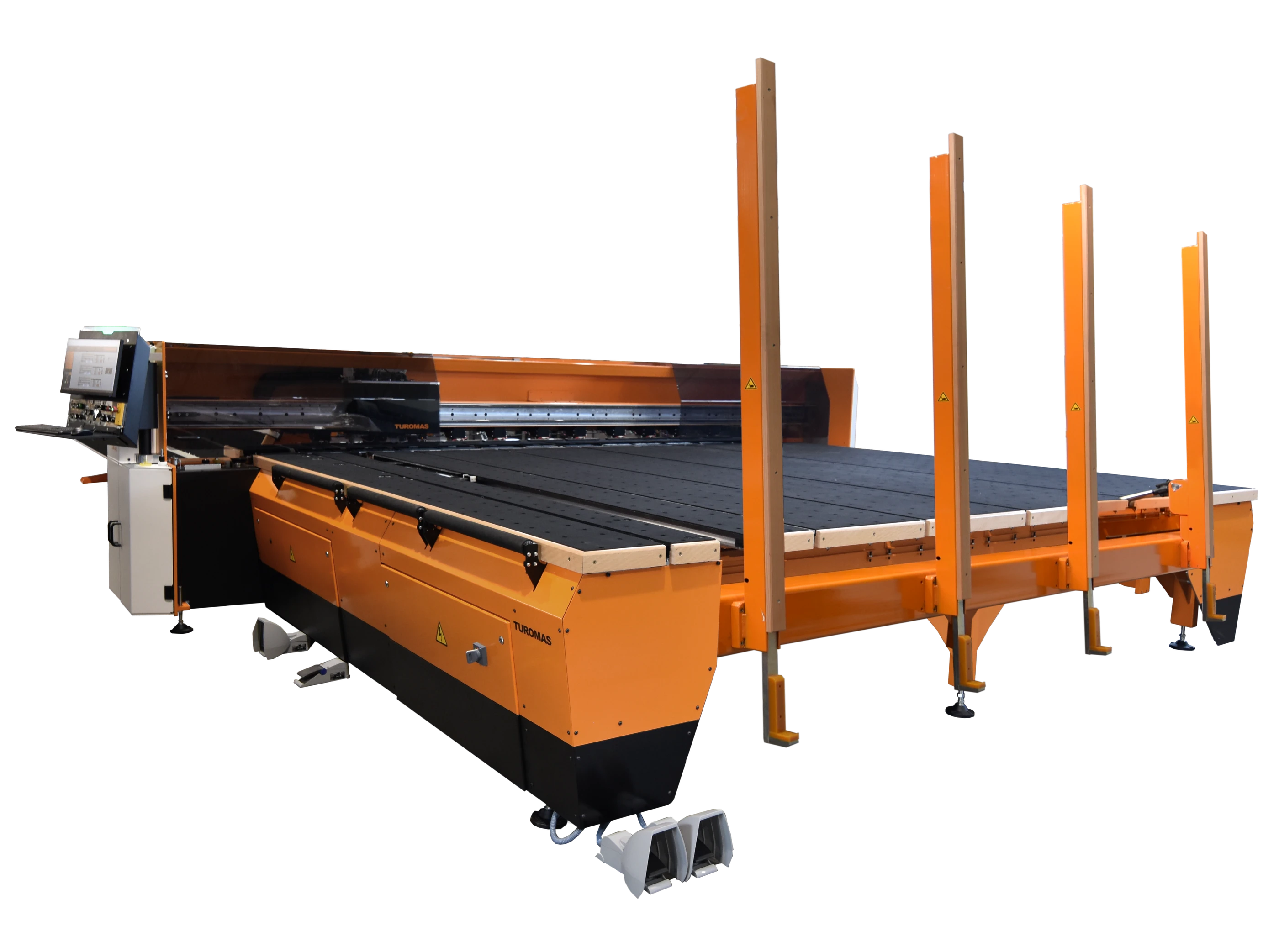

LAM 604
Corte laminado hasta 12+12 mm y puente de 3700 mm.
Corte útil máximo3.700 mm
TUROMAS · Corte laminado ↗

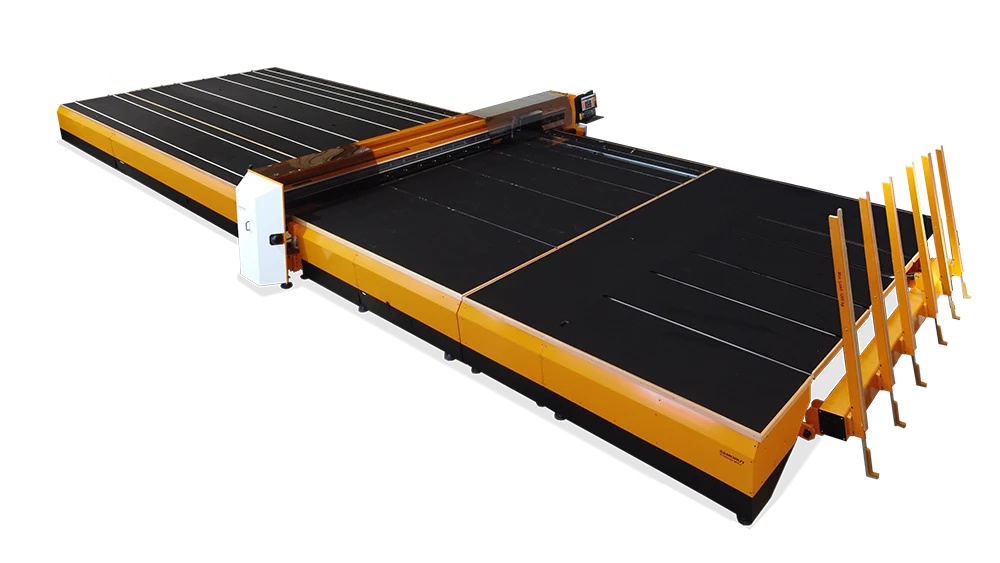

LAM 600
Posicionado automático y giro del vidrio a 90°.
La gama LAM 600 trabaja vidrio laminado hasta 12+12 mm. Compara los modelos por longitud de corte y elige cómo alimentar, posicionar y retirar las piezas.
- Espesor de vidrio laminado
- 2+2 a 12+12 mm
- Corte útil máximo
- 3.700 / 4.700 / 6.100 mm, según modelo
- Precisión
- ± 0,5 mm
- PVB
- 0,38–4,56 mm
La aplicación
Del rayado a la separación del laminado.
La elección de la mesa depende tanto del formato como del espesor, del intercalario y de la organización de la línea.
Todas las máquinas de corte laminado requieren una mesa adicional de apoyo o alimentación. La distribución debe elegirse para el modelo, la longitud de corte y el formato de vidrio. Los brazos de carga se seleccionan por separado según la configuración.
Valorar mi aplicación ↗LAM 600 · Configuraciones
Conoce cada modelo.
Conoce cómo trabaja
La tecnología, al detalle.
01

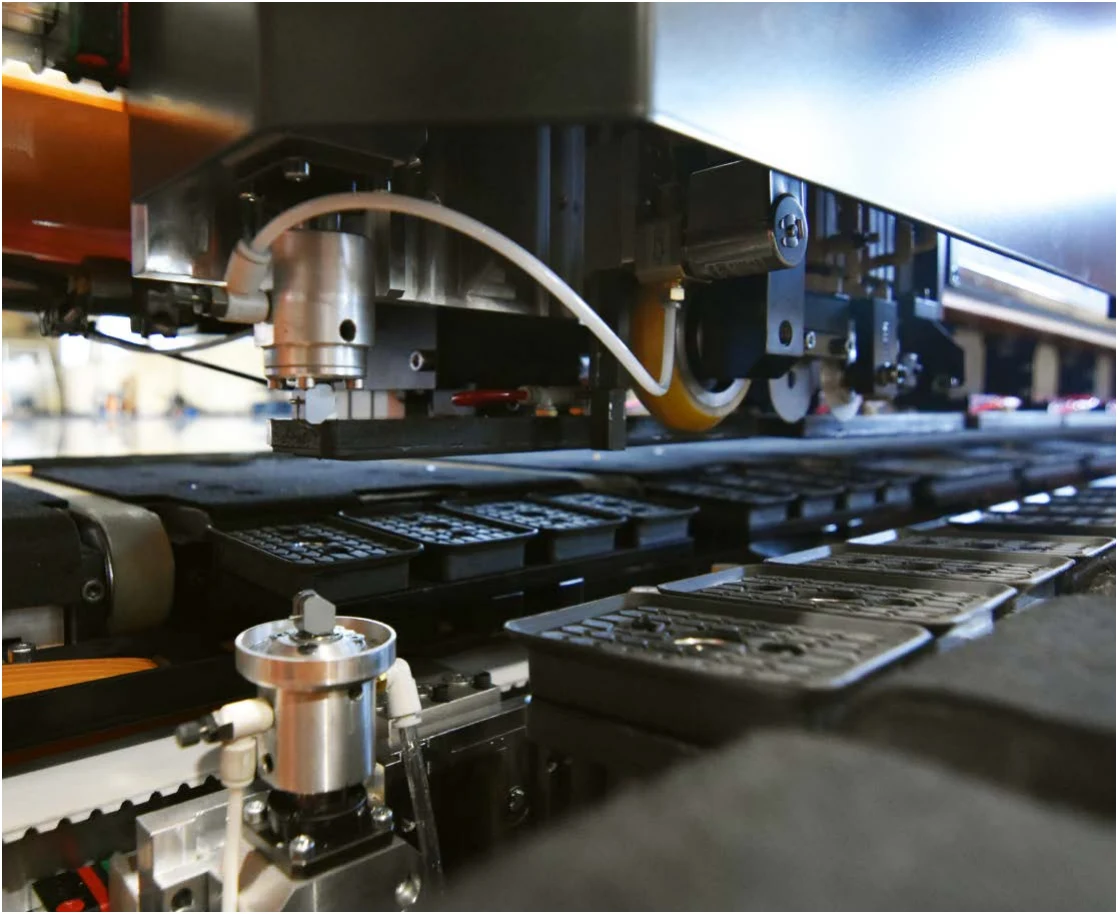

Rayado por ambas caras
El cabezal incorpora herramientas superior e inferior para rayar las dos hojas. El control regula la presión de corte para adaptarla a la composición del vidrio.
02

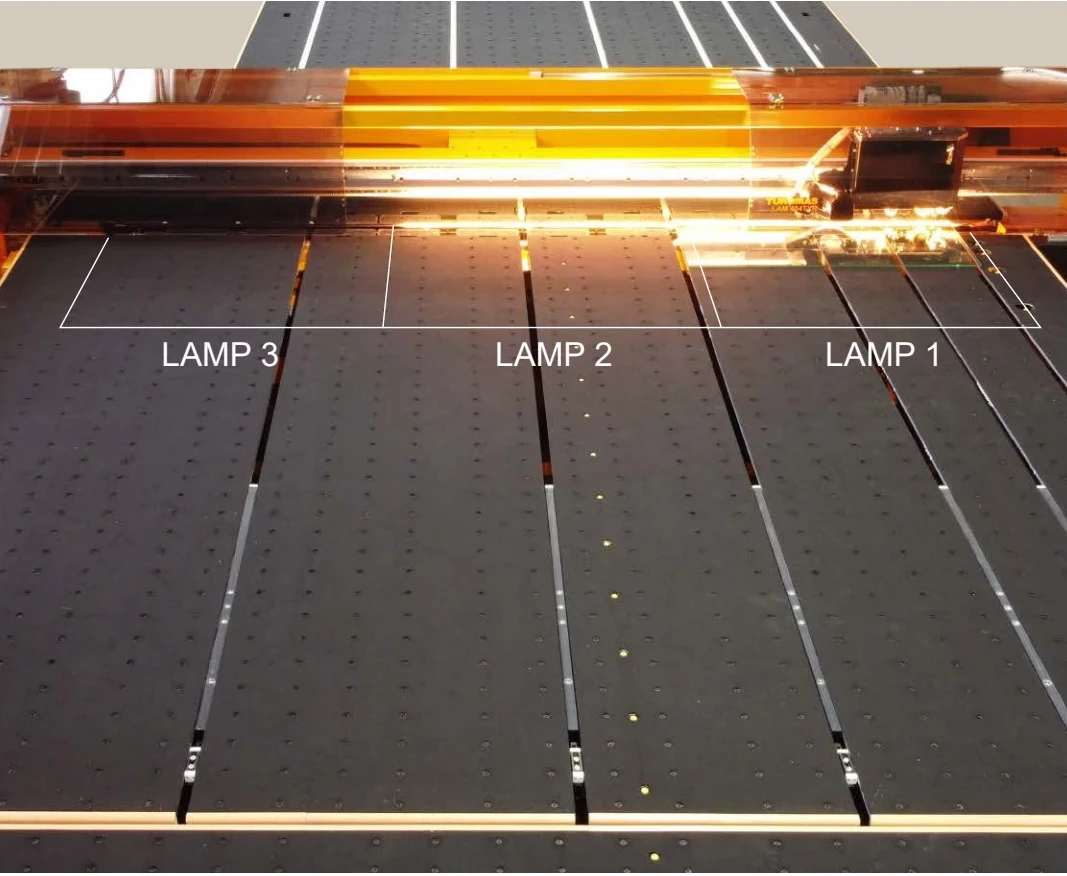

MODULAMP · Calor por tramos
La lámpara se divide en secciones que se activan según la longitud del corte. El calor facilita la separación del intercalario.
03

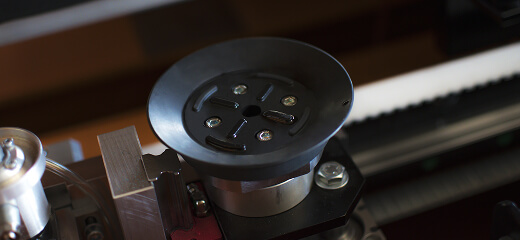

Posicionado y giro automático
Tres ventosas manipulan el vidrio por su cara inferior y coordinan el movimiento en X e Y. La pieza mínima publicada para el giro es 400 × 700 mm.
04
Tablero de aluminio y colchón de aire
El tablero mantiene el apoyo del vidrio y limita las pérdidas de aire. La flotación facilita el desplazamiento manual de la hoja.
05
Tronzado y separación
El equipo coordina el rayado, el tronzado de las hojas y la separación del intercalario. La composición y el espesor del vidrio determinan los ajustes de cada operación.
06
Referencias para colocar el vidrio
Los topes proporcionan una referencia para colocar el vidrio antes de ejecutar el corte. El modo de posicionado depende de la serie.
07
Corte de vidrio monolítico
El equipo también contempla el corte monolítico dentro de los espesores y límites indicados para su configuración.
08

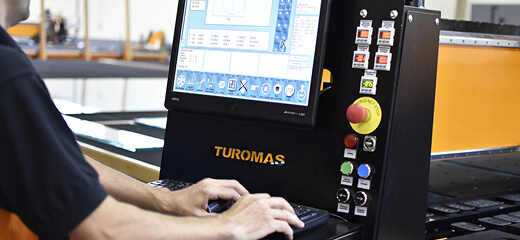

Preparar y seguir el trabajo
La interfaz permite seleccionar recetas y revisar el plano de corte. Es importante definir los materiales, los tamaños mínimos y el modo de alimentación de la mesa.
09
Ayuda láser al posicionado
Una referencia láser ayuda a alinear el vidrio con la trayectoria de corte.
10
Lubricación y recogida de aceite
Un depósito alimenta la lubricación de las herramientas y otro recoge el aceite usado. Los indicadores de nivel facilitan el mantenimiento.
11
Optimización en el pupitre
El software permite preparar y gestionar las optimizaciones de corte desde el puesto de control.
12

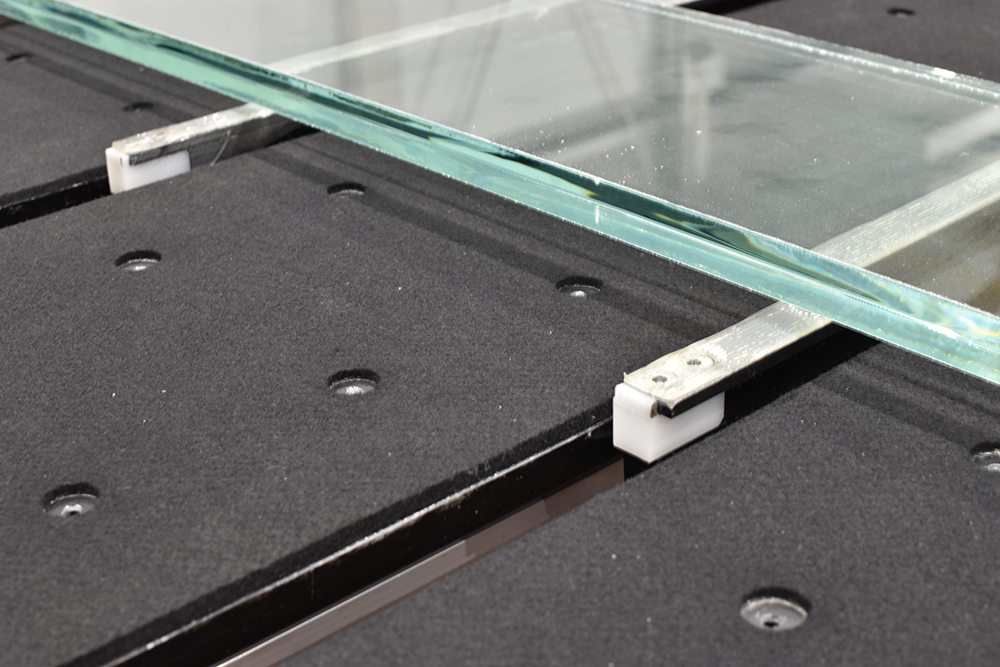

Empuje y arrastre coordinados
El sistema combina empuje y arrastre para colocar el vidrio durante el ciclo automático.
13
Carga y configuración de la mesa
La máquina trabaja junto a una mesa adicional, elegida por formato y modo de alimentación. El aire acondicionado del cuadro está incluido. Los brazos de carga son opcionales.
14

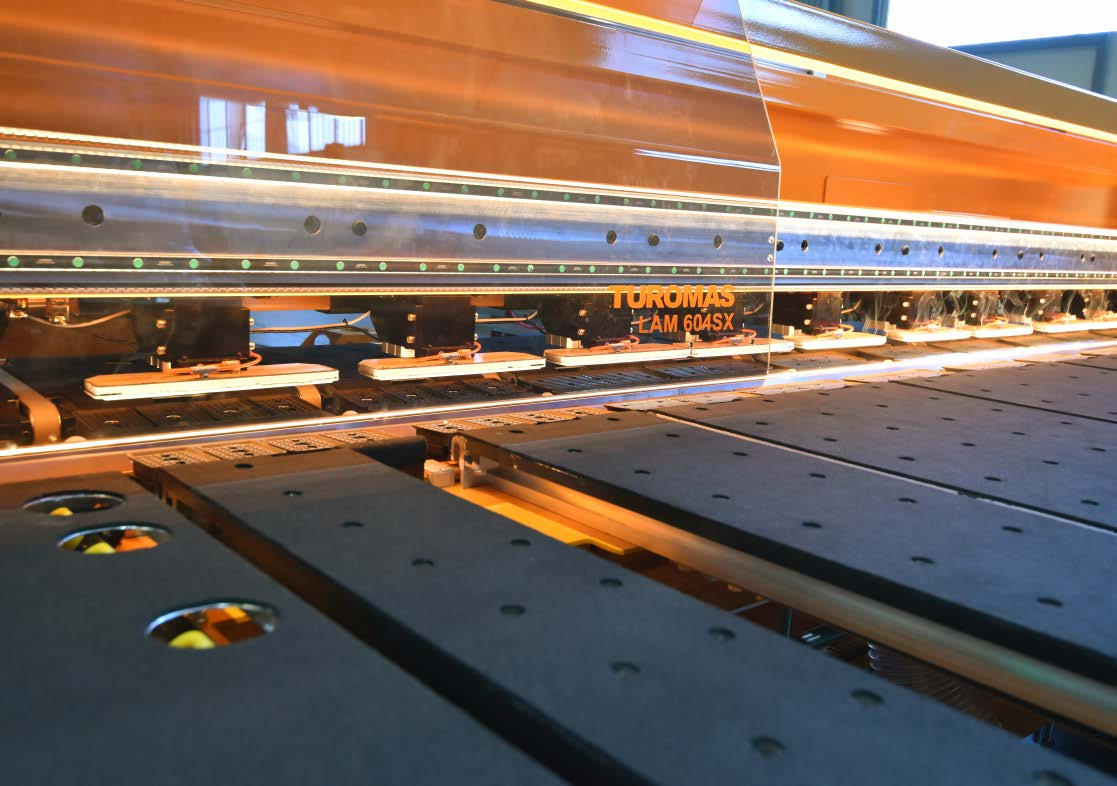

ULTRAFAST · Coordinación del ciclo
El sistema sincroniza calentamiento, tronzado y separación. La reducción de ciclo indicada por el fabricante depende del trabajo y de la configuración.
15

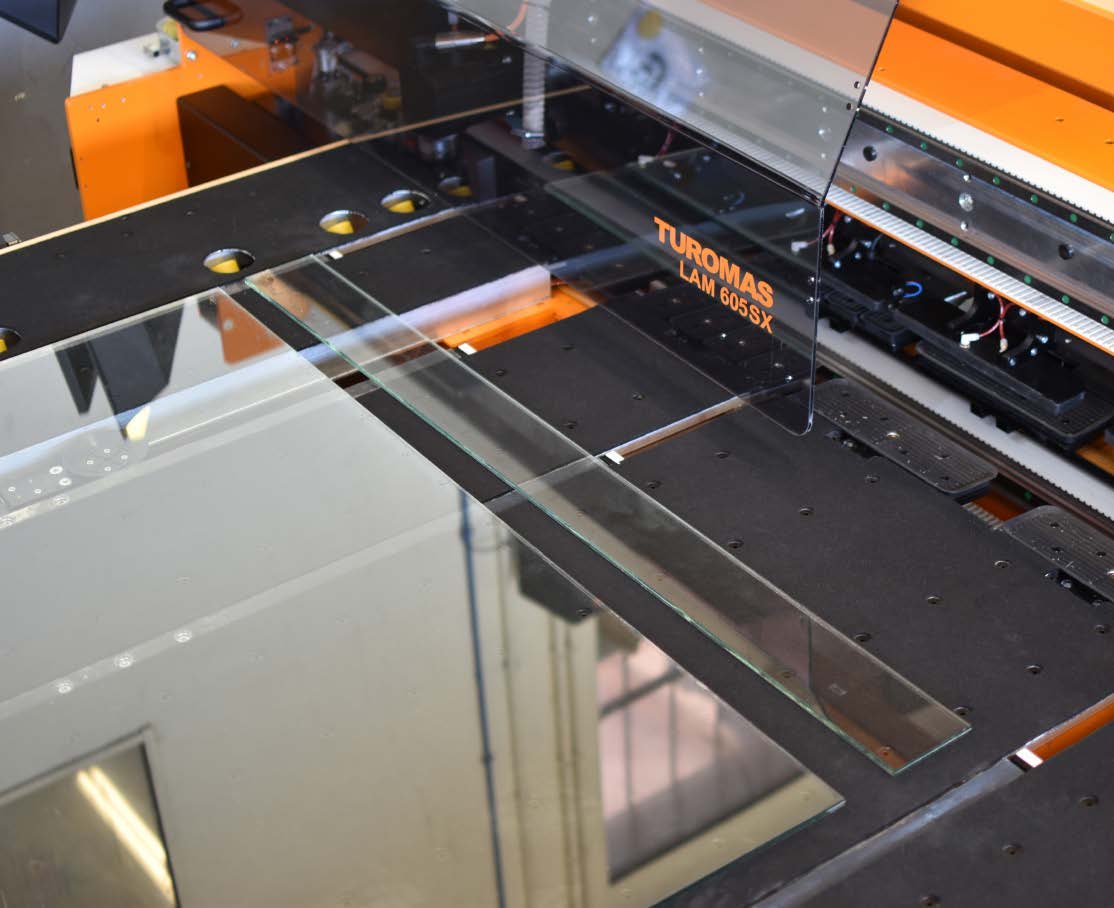

Bandas estrechas
Percutores y pisón con ventosa permiten gestionar sobrantes estrechos. La banda mínima es de 40 mm hasta 6+6 mm y de 70 mm para espesores mayores.
TUROMAS · LAM 600
El trabajo, en vídeo.

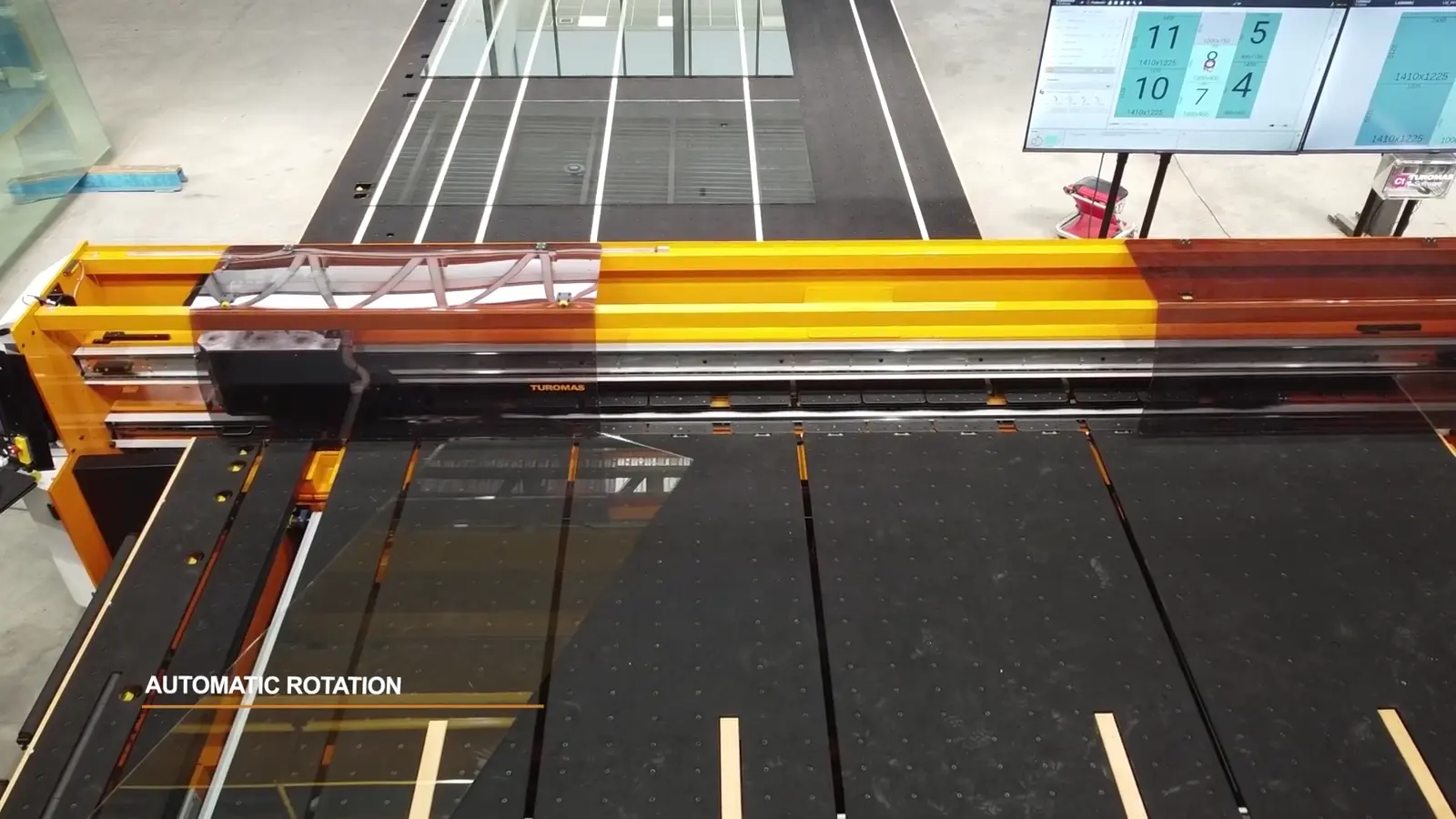

LAM 600 · Corte de vidrio laminado
Vídeo LAM 600_V3 facilitado por GLASSAMERICA. Demostración de una configuración de la serie.
Abrir vídeo ↗Los vídeos se cargan al pulsar reproducir. Comprueba en cada título el modelo o la gama mostrada.
Características de la gama
Todos los datos, a mano.
Capacidades de la gama
- Espesor de vidrio laminado
- 2+2 a 12+12 mm
- Corte útil máximo
- 3.700 / 4.700 / 6.100 mm, según modelo
- Precisión
- ± 0,5 mm
- PVB
- 0,38–4,56 mm
Suministros y condiciones de instalación
- Alimentación 50 Hz
- 400 V ± 10 % · trifásica + tierra
- Alimentación 60 Hz
- 440 V o 480 V · trifásica + tierra
- Presión mínima del aire
- 7 bar
- Filtración del aire
- 1 micrómetro
- Temperatura de trabajo
- +5 °C a +40 °C
- Humedad de trabajo
- 50 % a 40 °C, sin condensación
Los equipos adicionales y las opciones se definen con la configuración de la instalación. Consulta el catálogo original para ver sus planos y combinaciones. La máquina debe instalarse con una mesa adicional; las dimensiones y suministros de la instalación se verifican para el conjunto seleccionado.
Adaptar el equipo a tu trabajo
Opciones de configuración.
Equipamiento opcional

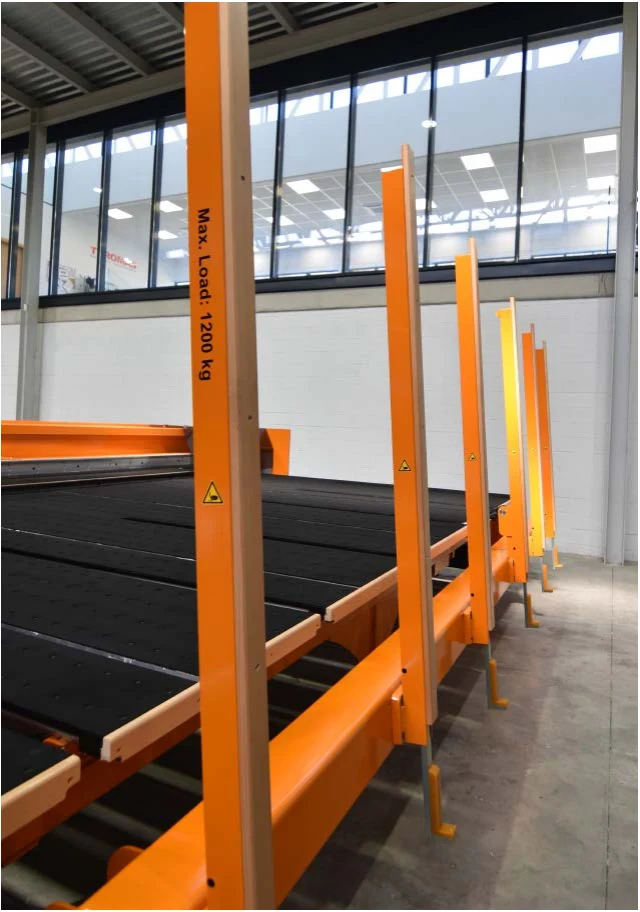

Brazos hidráulicos basculantes
Brazos para cargar y descargar la hoja, con control del movimiento y soportes retráctiles.
Consultar esta opción ↗Número de brazos y carga admisible según el modelo.
Equipamiento opcional

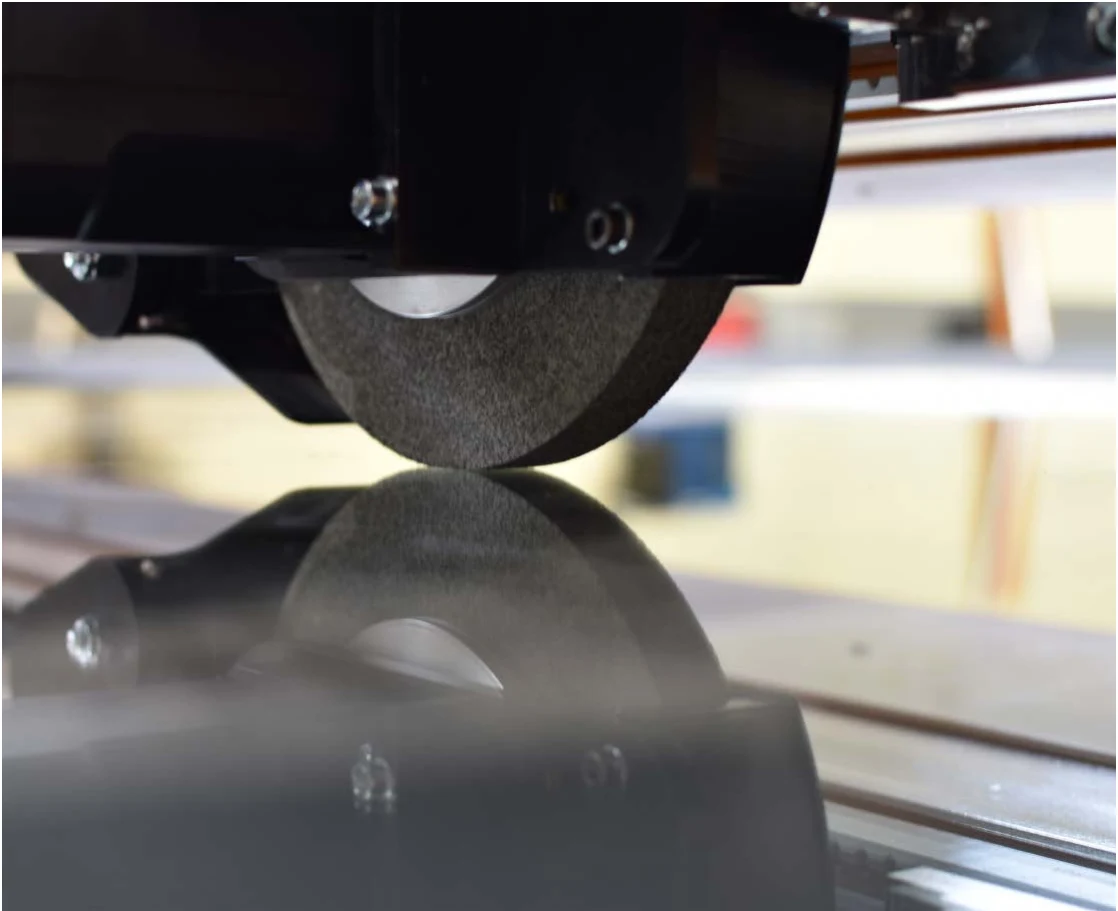

Decapado Low-E
Muela de decapado con control de presión y aspiración de residuos.
Consultar esta opción ↗Potencia adicional: 5,7 kW.
Equipamiento opcional

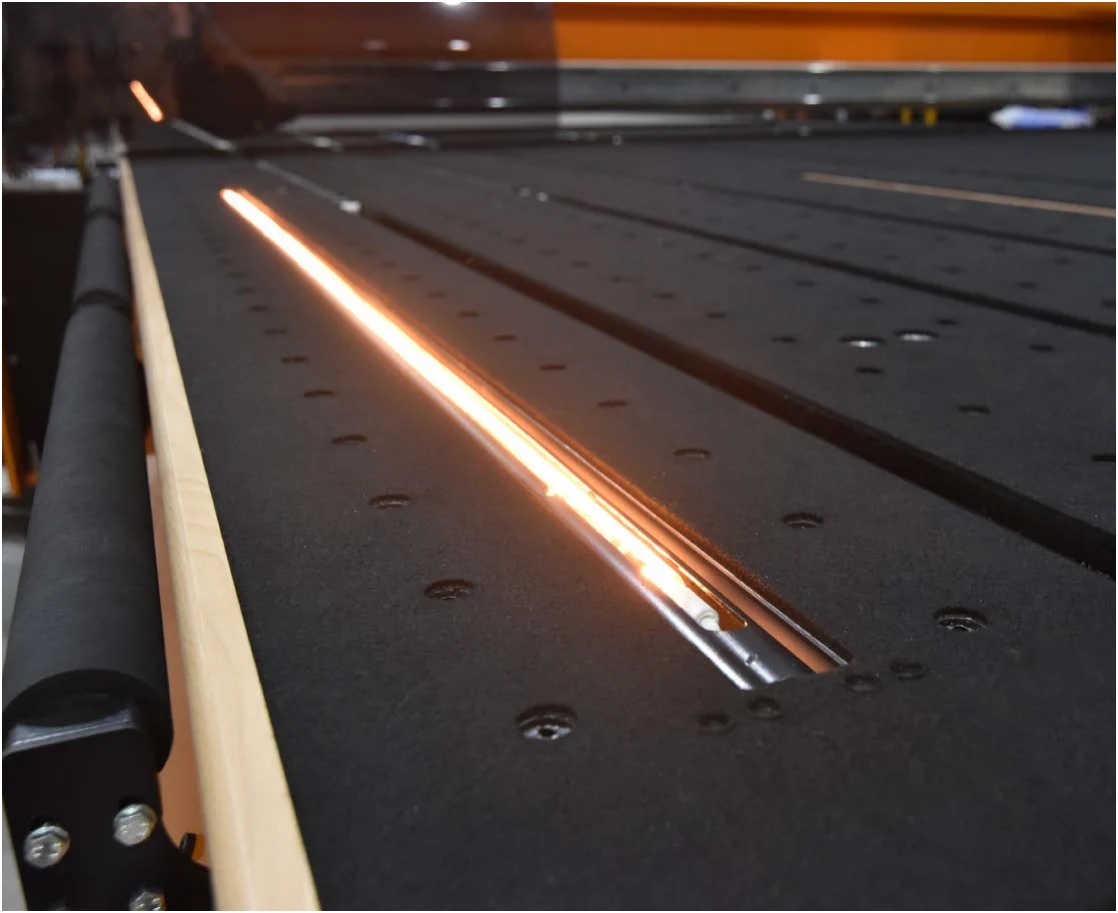

SIDELAMP · Lámpara lateral
Lámpara adicional para separar un corte previamente rayado mientras el equipo prepara el siguiente.
Consultar esta opción ↗
Equipamiento opcional

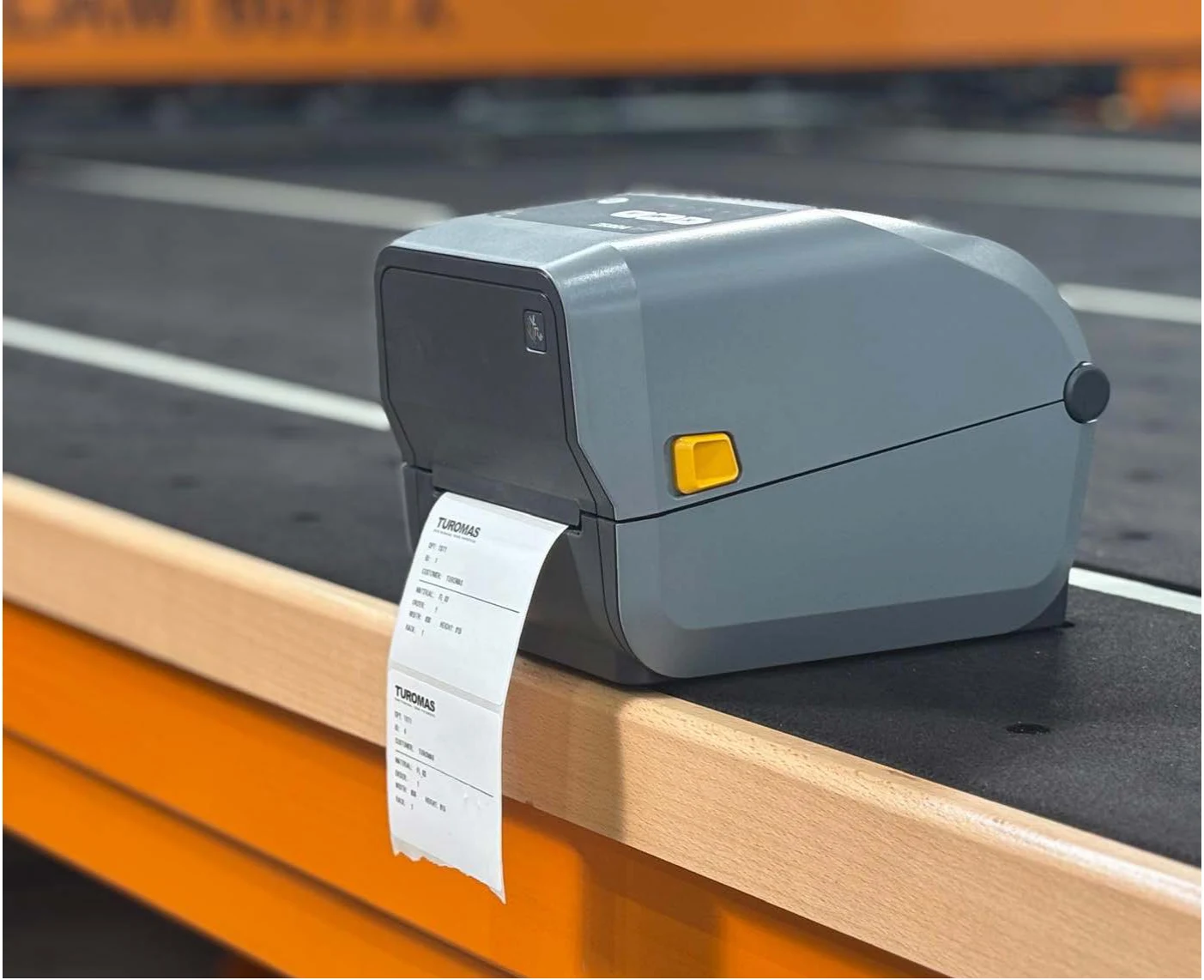

LAB-PRINT-MAN · Impresión de etiquetas
Permite imprimir etiquetas para identificar piezas. La aplicación sobre el vidrio es manual.
Consultar esta opción ↗
Equipamiento opcional

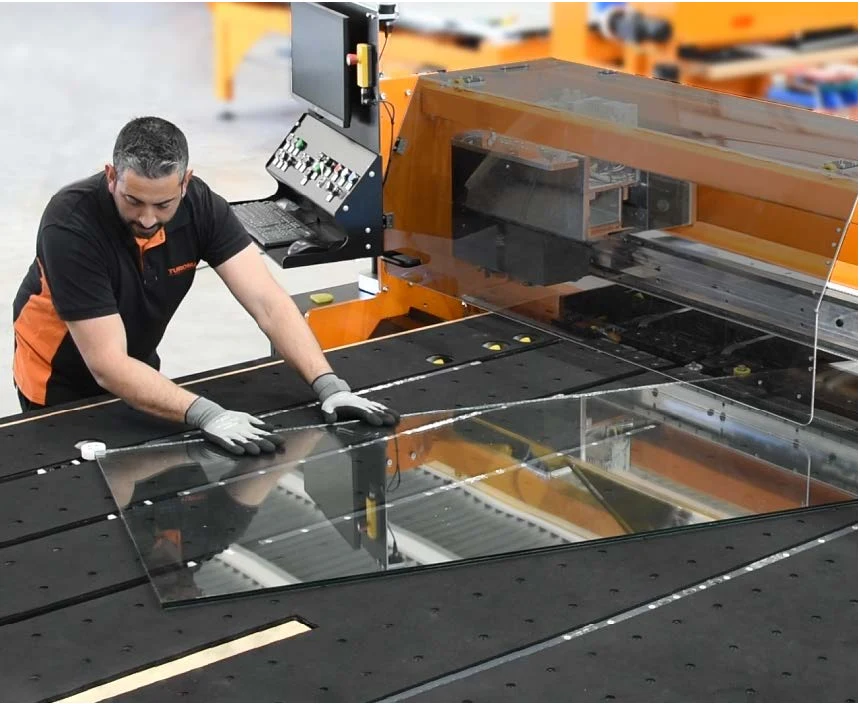

Corte de formas rectas y barandillas
Dos topes ayudan al posicionamiento y al giro de la pieza. El módulo de software permite importar o dibujar barandillas y comprobar sus medidas.
Consultar esta opción ↗Configuración opcional; límite de espesor de la serie: 12+12 mm.
El equipo en tu fábrica
Espacio y distribución.
Todas las máquinas de corte laminado requieren una mesa adicional de apoyo o alimentación. La distribución debe elegirse para el modelo, la longitud de corte y el formato de vidrio.
LAM 604SX · Mesa MCC
Plano con los equipos adicionales de esta distribución.
Ampliar plano ↗
LAM 605SX · Mesa MCC
Plano con los equipos adicionales de esta distribución.
Ampliar plano ↗
LAM 606SX · Mesa MCC
Plano con los equipos adicionales de esta distribución.
Ampliar plano ↗Planos originales descargados de la web de TUROMAS. Las cotas dependen de esta combinación de equipos. GLASSAMERICA revisará contigo los accesos, el espacio de trabajo y la distribución completa.
TUROMAS · Documentación original
Catálogo de la gama.
Catálogo 2026 · V1 · 41 páginas de PDF · 8,7 MB
LAM 600
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de TUROMAS, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
