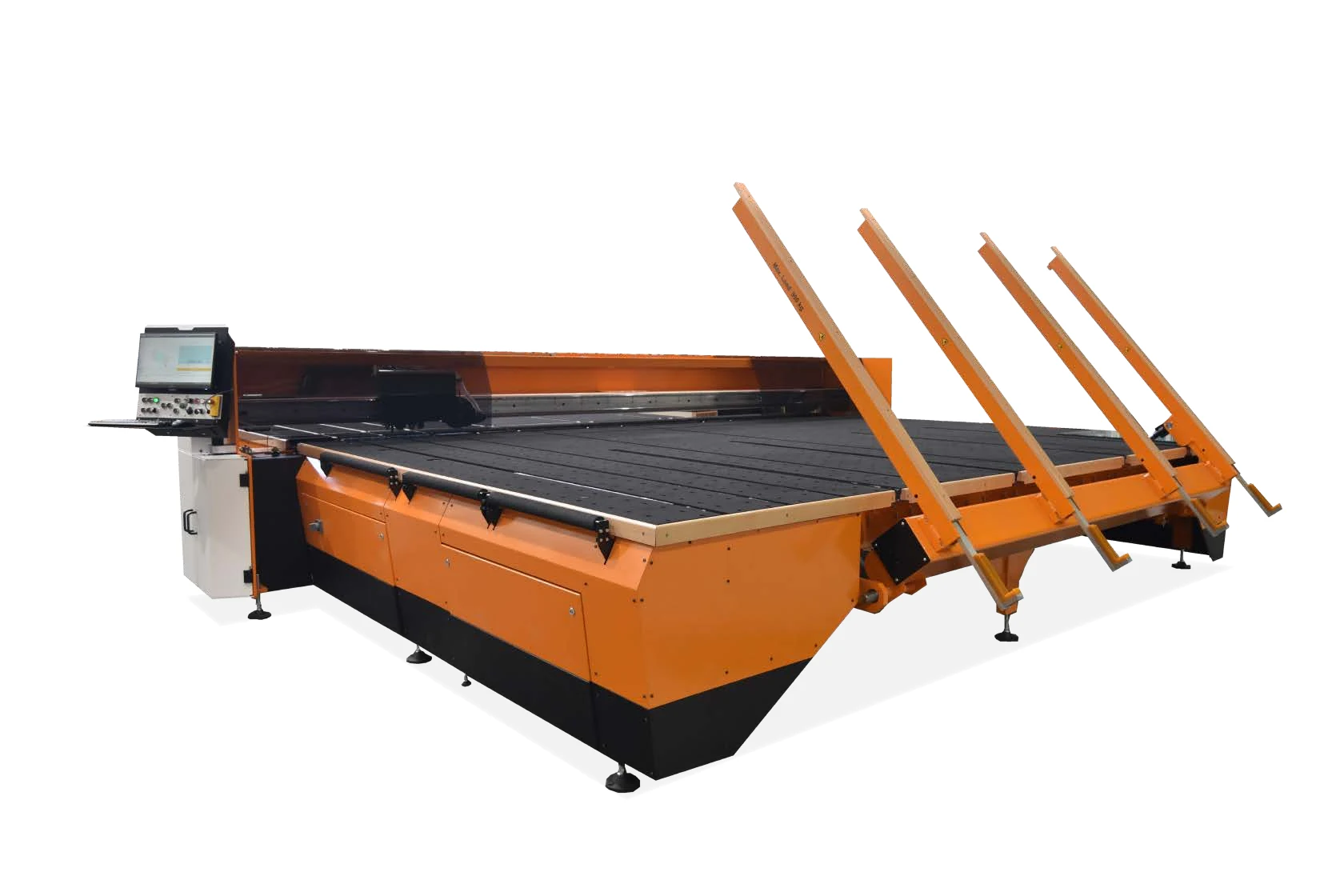

Corte de vidrio laminado
LAM 404
Corte laminado hasta 10+10 mm y puente de 3700 mm.
Corte útil máximo3.700 mm
TUROMAS · Corte laminado ↗

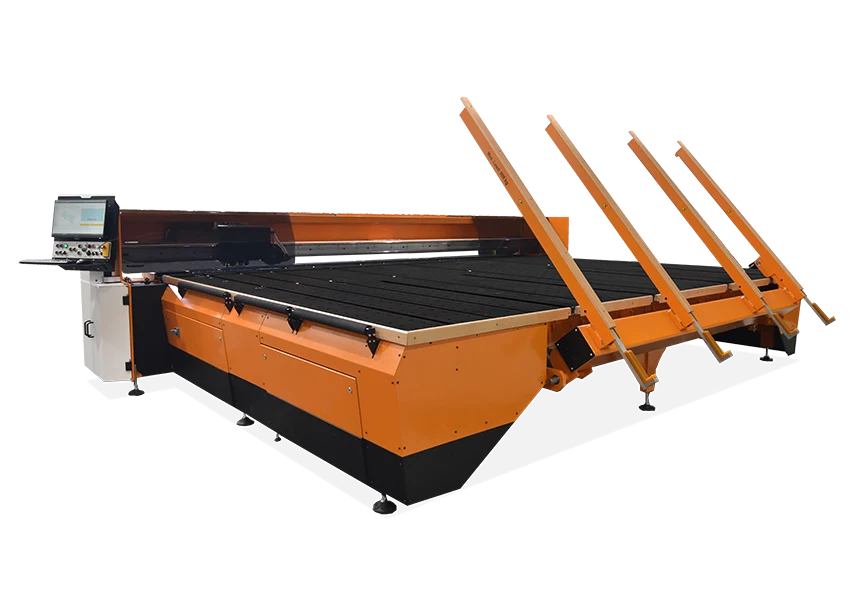

LAM 400
Posicionado con sistema mecánico de medida.
La gama LAM 400 trabaja vidrio laminado hasta 10+10 mm. Compara los modelos por longitud de corte y elige cómo alimentar, posicionar y retirar las piezas.
- Espesor de vidrio laminado
- 2+2 a 10+10 mm
- Corte útil máximo
- 3.700 / 4.700 / 6.100 mm, según modelo
- Precisión
- ± 0,5 mm
- PVB
- 0,38–4,56 mm
La aplicación
Del rayado a la separación del laminado.
La elección de la mesa depende tanto del formato como del espesor, del intercalario y de la organización de la línea.
Todas las máquinas de corte laminado requieren una mesa adicional de apoyo o alimentación. La distribución debe elegirse para el modelo, la longitud de corte y el formato de vidrio. Los brazos de carga se seleccionan por separado según la configuración.
Valorar mi aplicación ↗LAM 400 · Configuraciones
Conoce cada modelo.
Conoce cómo trabaja
La tecnología, al detalle.
01

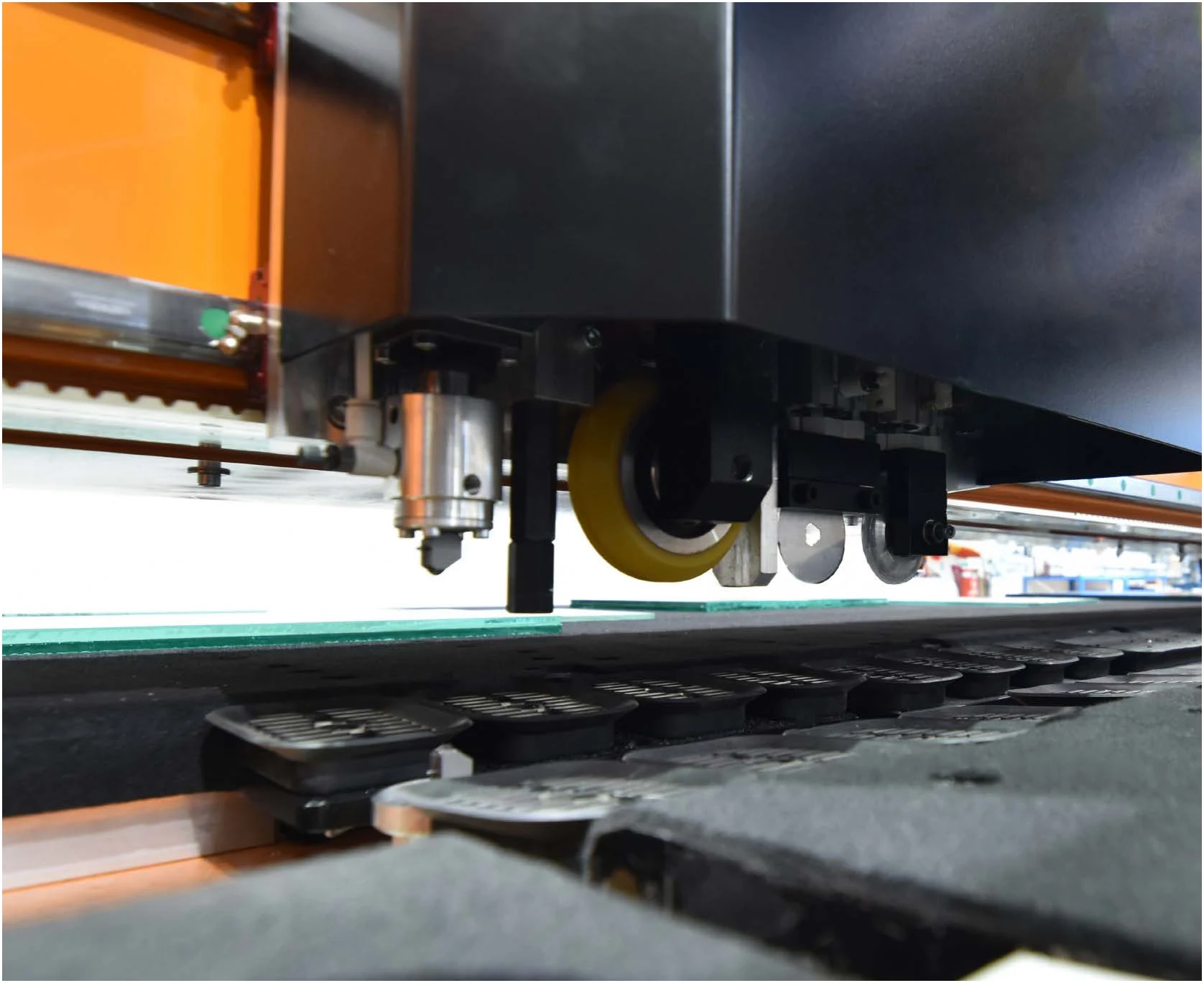

Rayado por ambas caras
El cabezal incorpora herramientas superior e inferior para rayar las dos hojas. El control regula la presión de corte para adaptarla a la composición del vidrio.
02

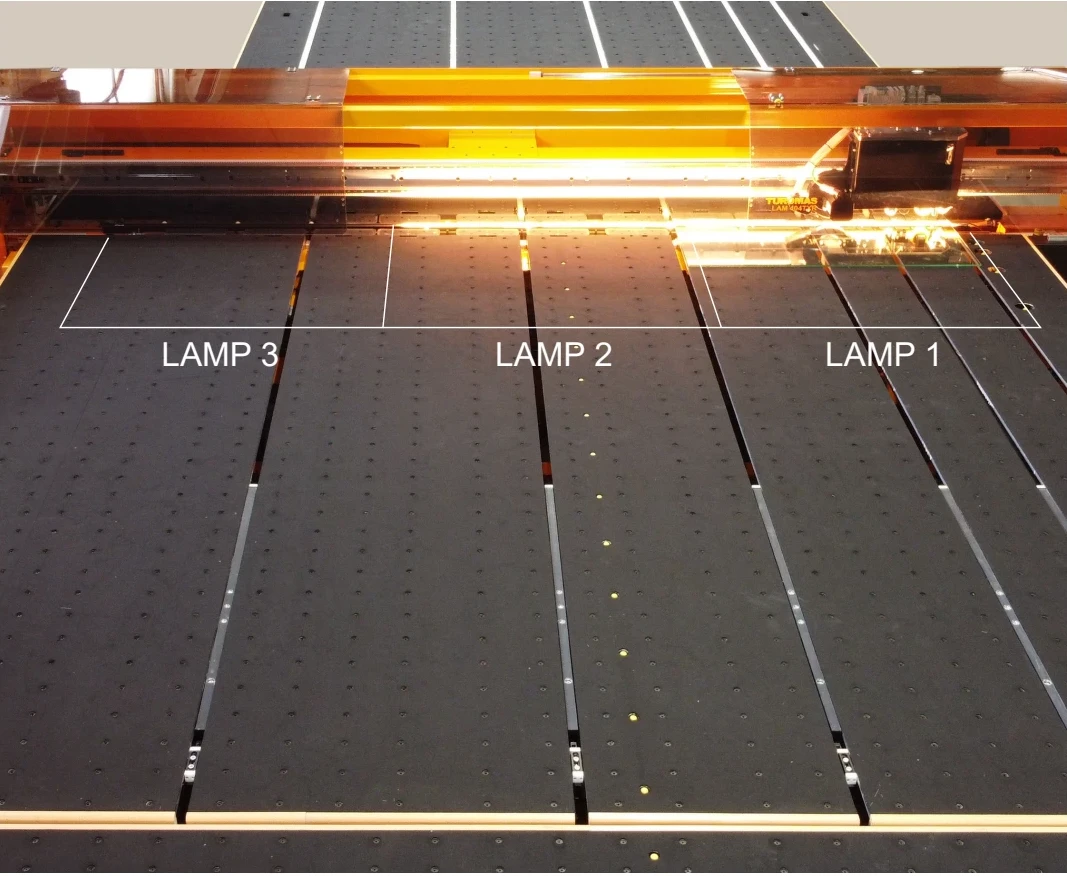

MODULAMP · Calor por tramos
La lámpara se divide en secciones que se activan según la longitud del corte. El calor facilita la separación del intercalario.
03

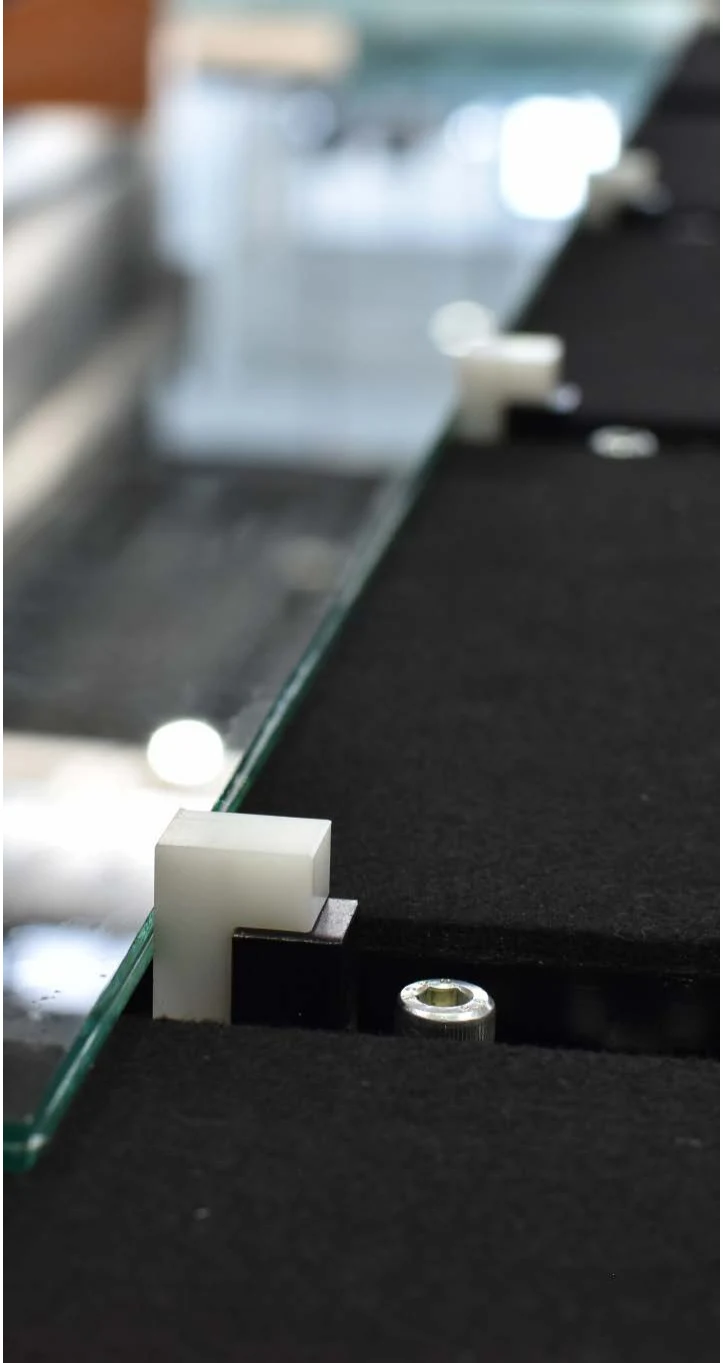

Movimiento y posicionamiento
Posicionado con sistema mecánico de medida. Los topes proporcionan una referencia para colocar el vidrio antes de cortar.
04
Tablero de aluminio y colchón de aire
El tablero mantiene el apoyo del vidrio y limita las pérdidas de aire. La flotación facilita el desplazamiento manual de la hoja.
05
Tronzado y separación
El equipo coordina el rayado, el tronzado de las hojas y la separación del intercalario. La composición y el espesor del vidrio determinan los ajustes de cada operación.
06
Corte de vidrio monolítico
El equipo también contempla el corte monolítico dentro de los espesores y límites indicados para su configuración.
07
Preparar y seguir el trabajo
La interfaz permite seleccionar recetas y revisar el plano de corte. Es importante definir los materiales, los tamaños mínimos y el modo de alimentación de la mesa.
08
Ayuda láser al posicionado
Una referencia láser ayuda a alinear el vidrio con la trayectoria de corte.
09
Lubricación y recogida de aceite
Un depósito alimenta la lubricación de las herramientas y otro recoge el aceite usado. Los indicadores de nivel facilitan el mantenimiento.
10
Optimización en el pupitre
El software permite preparar y gestionar las optimizaciones de corte desde el puesto de control.
11
Carga y configuración de la mesa
La máquina trabaja junto a una mesa adicional, elegida por formato y modo de alimentación. El aire acondicionado del cuadro está incluido. Los brazos de carga son opcionales.
12

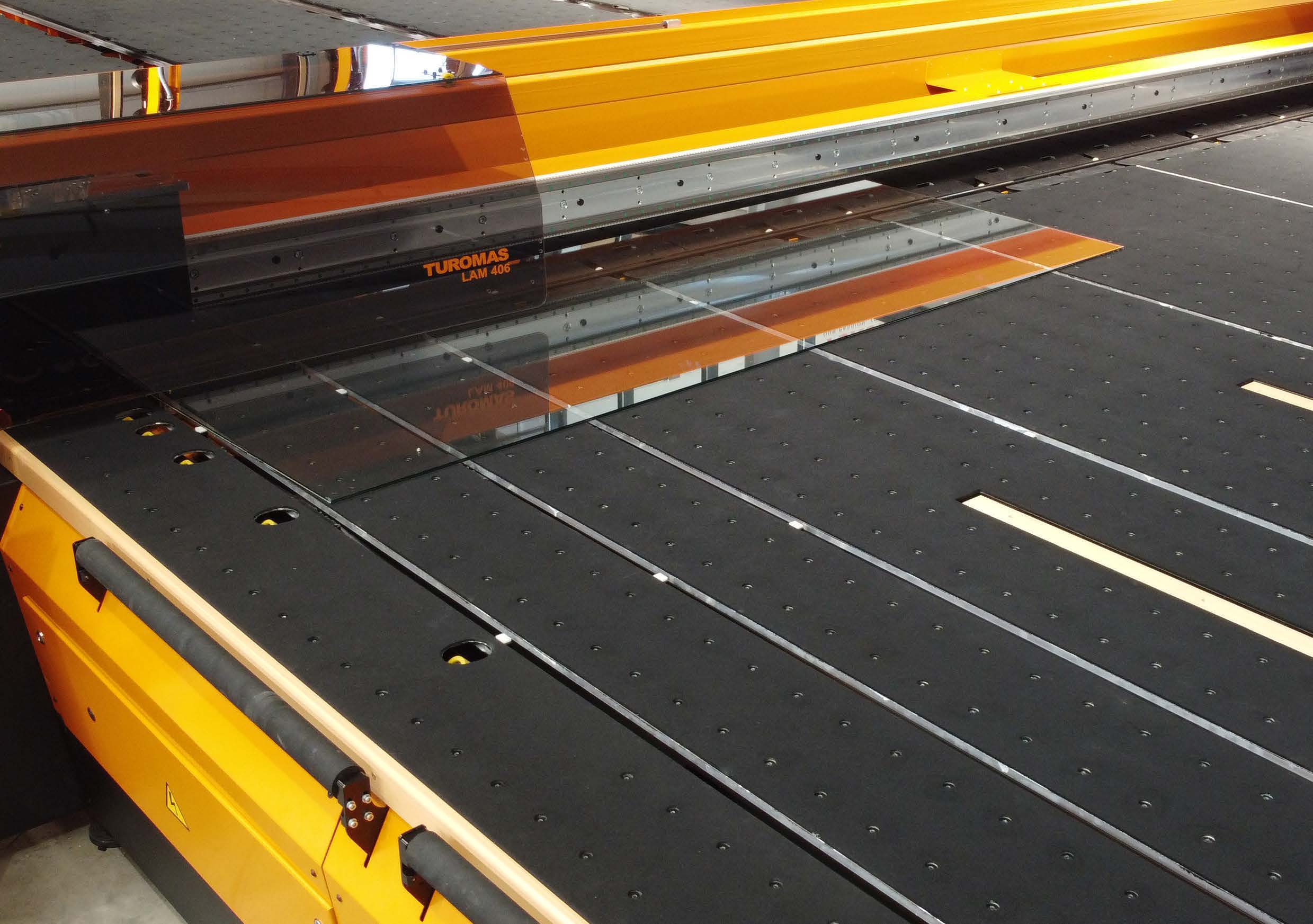

ULTRAFAST · Coordinación del ciclo
El sistema sincroniza calentamiento, tronzado y separación. La reducción de ciclo indicada por el fabricante depende del trabajo y de la configuración.
TUROMAS · LAM 400
El trabajo, en vídeo.

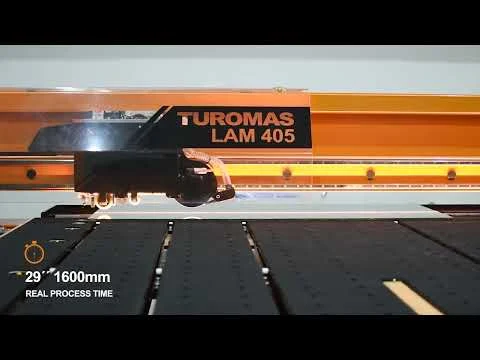

LAM 400 · Demostración de la serie
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗Los vídeos se cargan al pulsar reproducir. Comprueba en cada título el modelo o la gama mostrada.
Características de la gama
Todos los datos, a mano.
Capacidades de la gama
- Espesor de vidrio laminado
- 2+2 a 10+10 mm
- Corte útil máximo
- 3.700 / 4.700 / 6.100 mm, según modelo
- Precisión
- ± 0,5 mm
- PVB
- 0,38–4,56 mm
Suministros y condiciones de instalación
- Alimentación 50 Hz
- 400 V ± 10 % · trifásica + tierra
- Alimentación 60 Hz
- 440 V o 480 V · trifásica + tierra
- Presión mínima del aire
- 7 bar
- Filtración del aire
- 1 micrómetro
- Temperatura de trabajo
- +5 °C a +40 °C
- Humedad de trabajo
- 50 % a 40 °C, sin condensación
Los equipos adicionales y las opciones se definen con la configuración de la instalación. Consulta el catálogo original para ver sus planos y combinaciones. La máquina debe instalarse con una mesa adicional; las dimensiones y suministros de la instalación se verifican para el conjunto seleccionado.
Adaptar el equipo a tu trabajo
Opciones de configuración.
Equipamiento opcional

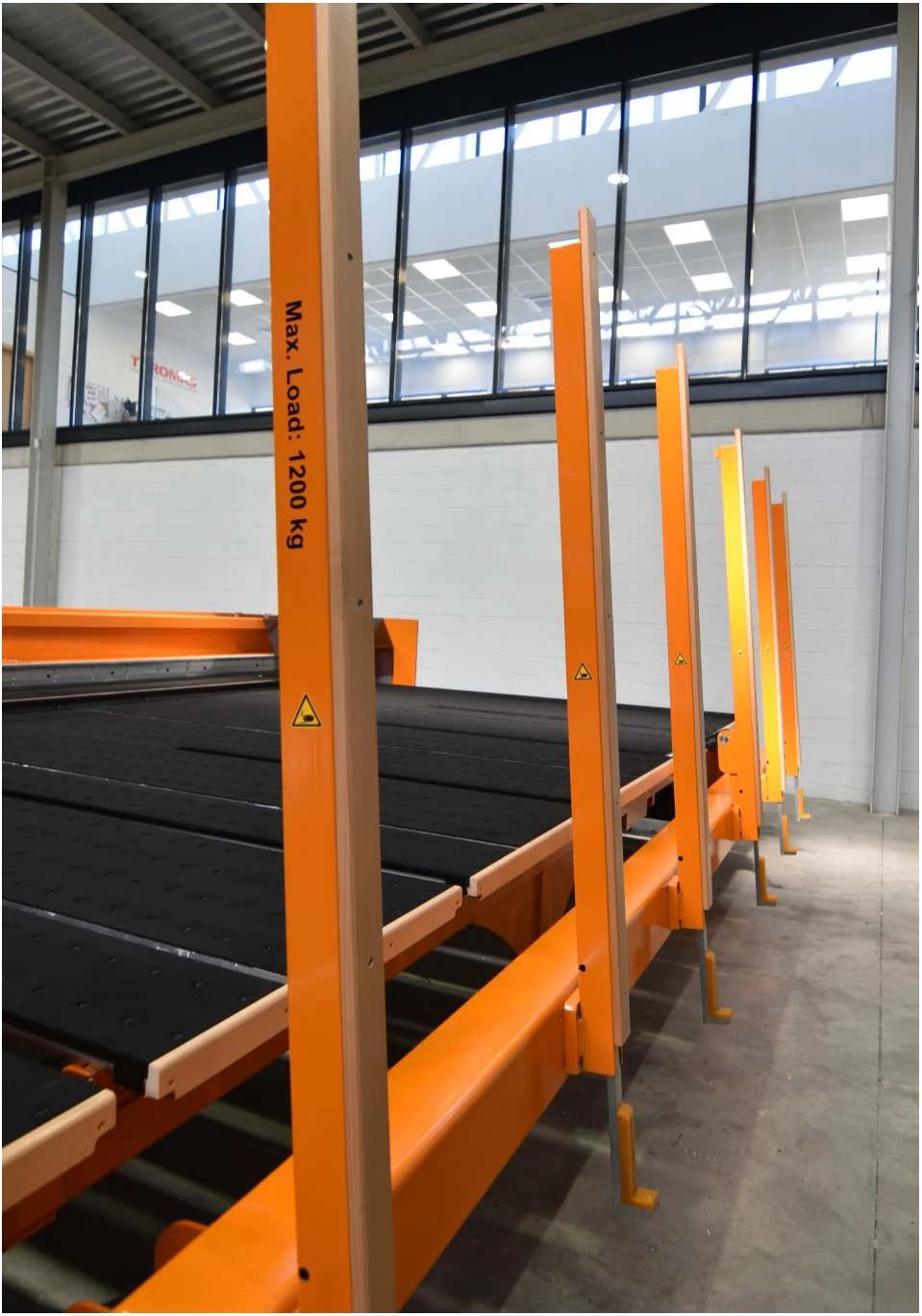

Brazos hidráulicos basculantes
Brazos para cargar y descargar la hoja, con control del movimiento y soportes retráctiles.
Consultar esta opción ↗Número de brazos y carga admisible según el modelo.
Equipamiento opcional

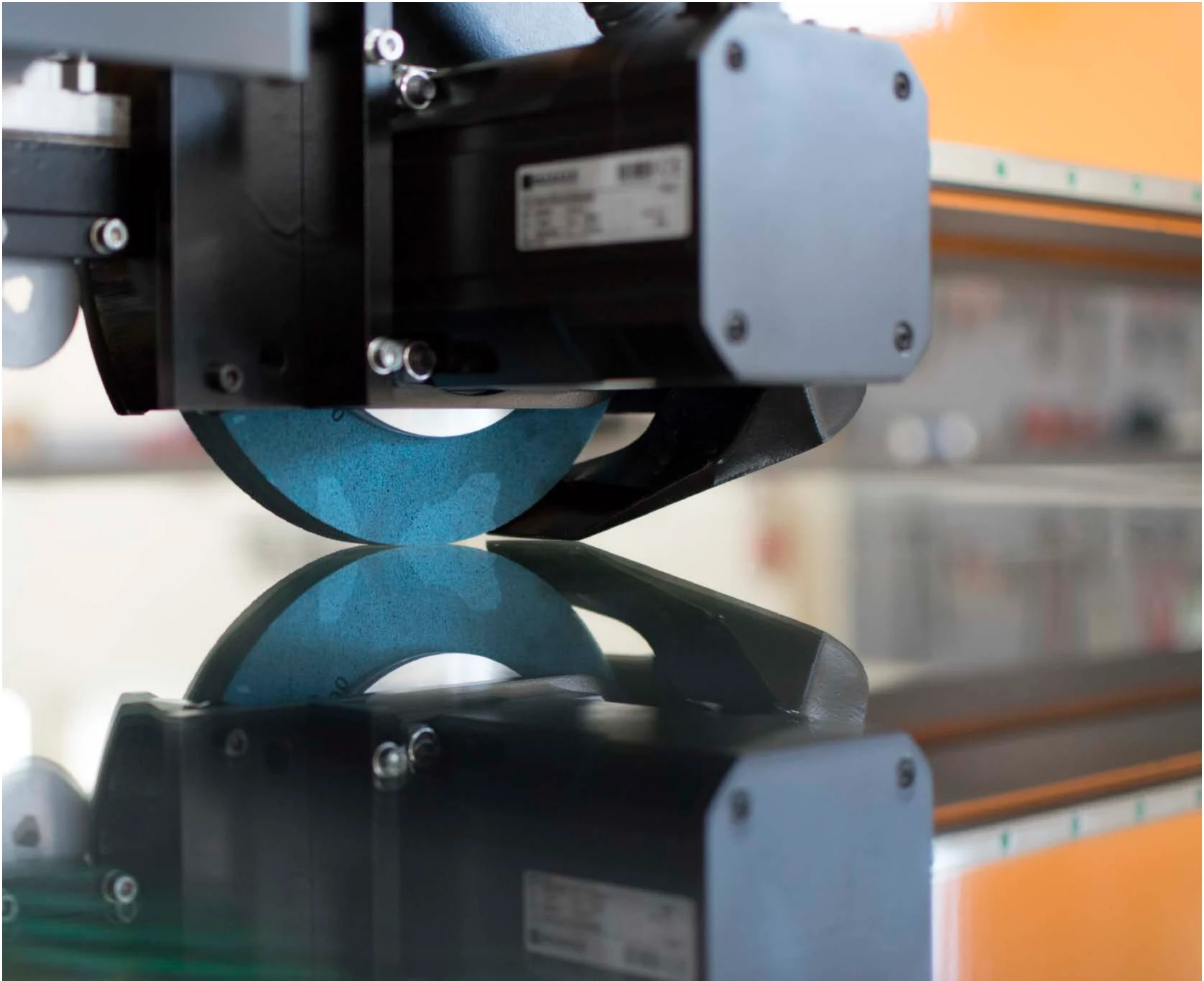

Decapado Low-E
Muela de decapado con control de presión y aspiración de residuos.
Consultar esta opción ↗Potencia adicional: 5,7 kW.
Equipamiento opcional

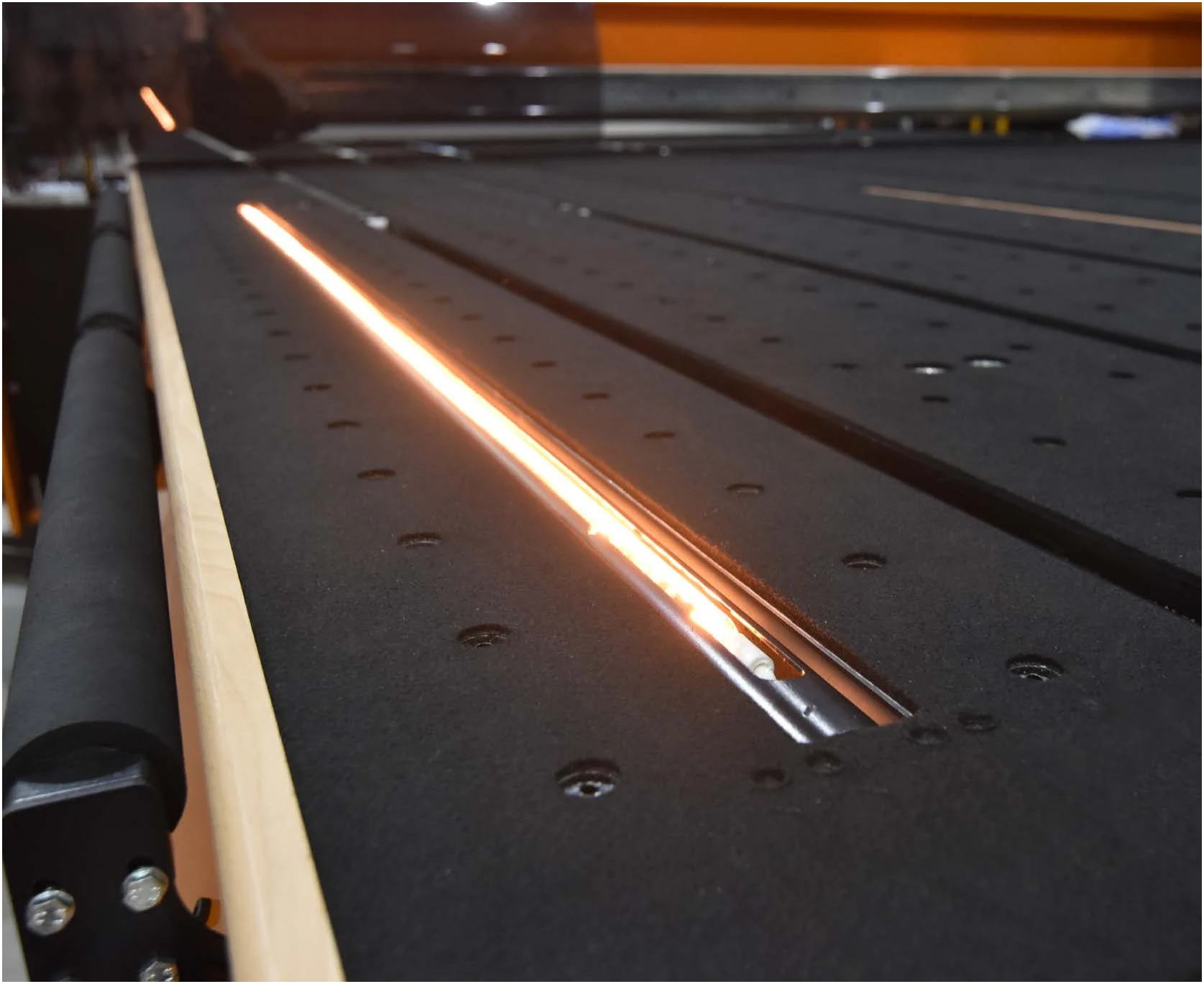

SIDELAMP · Lámpara lateral
Lámpara adicional para separar un corte previamente rayado mientras el equipo prepara el siguiente.
Consultar esta opción ↗
Equipamiento opcional

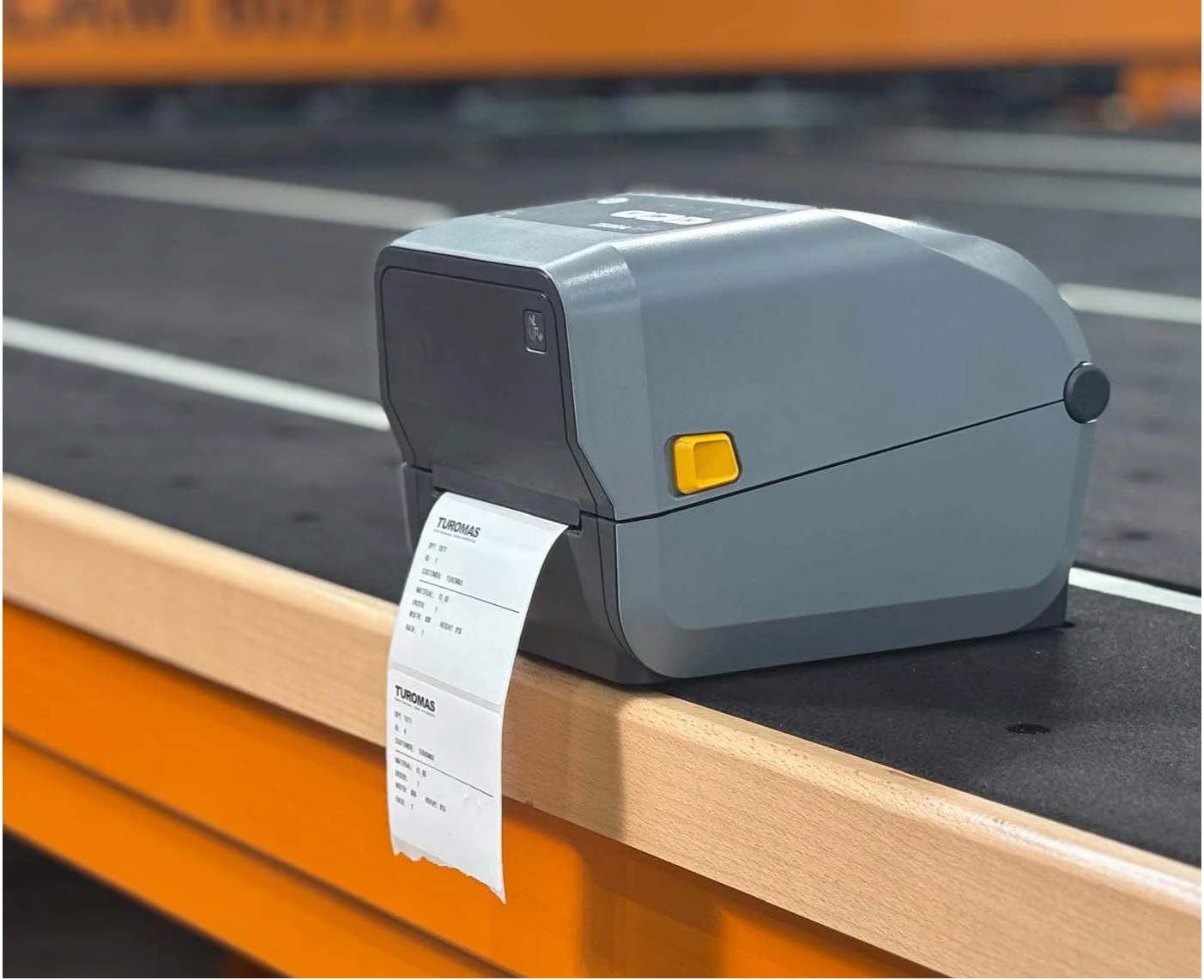

LAB-PRINT-MAN · Impresión de etiquetas
Permite imprimir etiquetas para identificar piezas. La aplicación sobre el vidrio es manual.
Consultar esta opción ↗
Equipamiento opcional

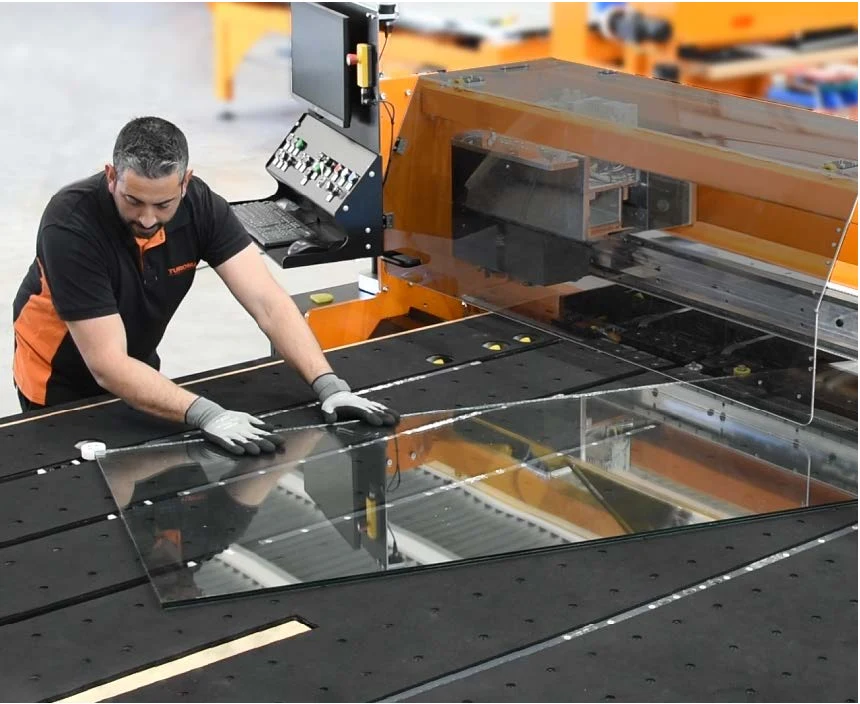

Corte de formas rectas y barandillas
Dos topes ayudan al posicionamiento y al giro de la pieza. El módulo de software permite importar o dibujar barandillas y comprobar sus medidas.
Consultar esta opción ↗Configuración opcional; límite de espesor de la serie: 10+10 mm.
El equipo en tu fábrica
Espacio y distribución.
Todas las máquinas de corte laminado requieren una mesa adicional de apoyo o alimentación. La distribución debe elegirse para el modelo, la longitud de corte y el formato de vidrio.
LAM 404 + MC-300
Plano con los equipos adicionales de esta distribución.
Ampliar plano ↗
LAM 405 + MC-600 + AFLB-600
Plano con los equipos adicionales de esta distribución.
Ampliar plano ↗
LAM 406 + MC-600 + AFLB-600
Plano con los equipos adicionales de esta distribución.
Ampliar plano ↗Planos originales descargados de la web de TUROMAS. Las cotas dependen de esta combinación de equipos. GLASSAMERICA revisará contigo los accesos, el espacio de trabajo y la distribución completa.
TUROMAS · Documentación original
Catálogo de la gama.
Catálogo 2026 · V1 · 41 páginas de PDF · 30,2 MB
LAM 400
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de TUROMAS, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
